HYCV08-21(反向型單向閥)

說明

反向錐閥式螺紋插裝單向閥

工作

當在②口的壓力超過開啟壓力，2到①開啟;

反方向，①到②關閉。

PDF樣本下載
  • 技術參數

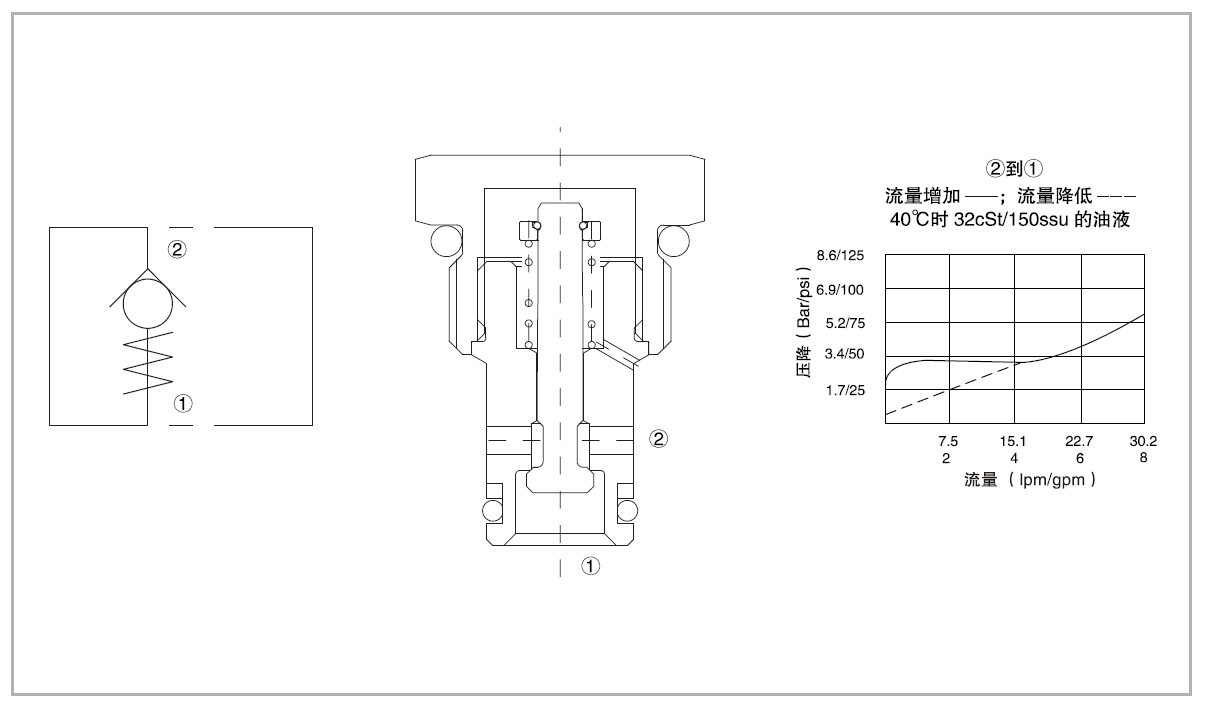

  • 機能符號、剖面圖和壓力-流量曲線

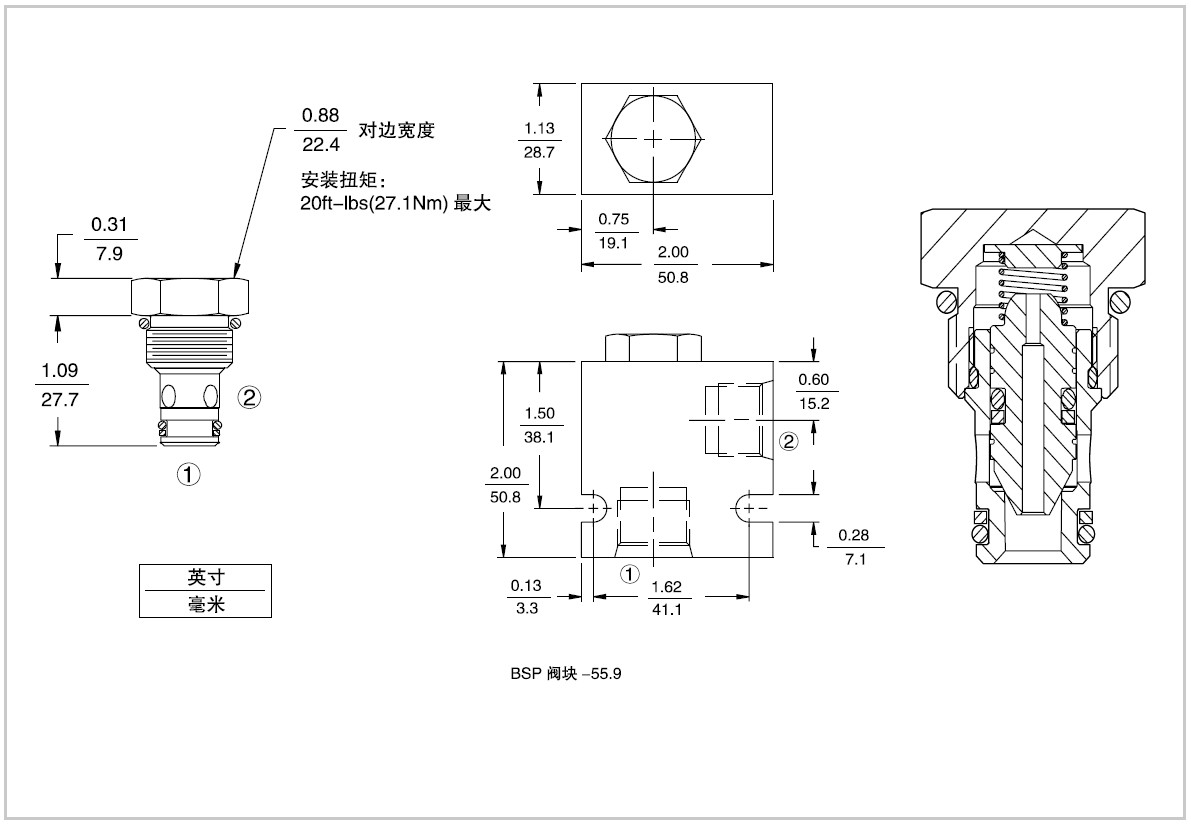

  • 尺寸

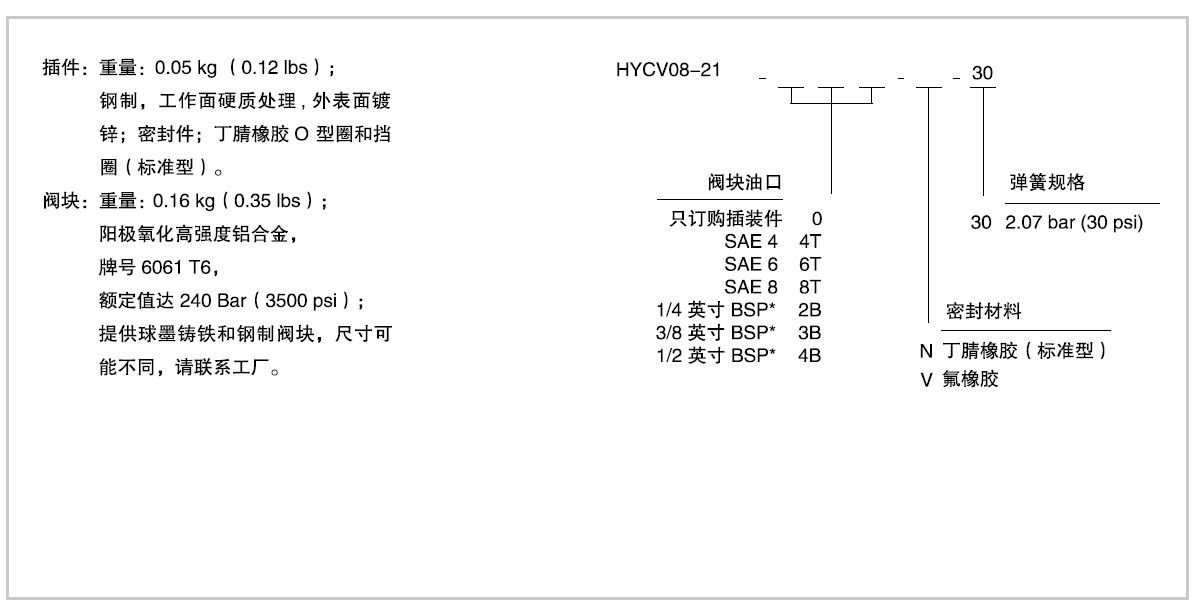

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 最大5滴/分（在240 Bar時測得）
    開啟壓力

    標稱值2.1 Bar

    實際開啟壓力范圍為1.9 Bar ~ 2.8 Bar

    該閥如在一段時間內沒有動作,其初次開啟壓力可能會比其后的開啟壓力高。

    溫度
    		 (-40℃ ~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HYO8-2,見頁碼G.1.2
    閥塊材料 鋼和球鐵允許使用最大壓力350 bar
