HYCV16-20(單向閥錐閥型)
說明
錐閥式螺紋插裝單向閥
工作
當在①口的壓力超過開啟壓力，①到②開啟;
在反方向，②到①關(guān)閉。
技術(shù)參數(shù)

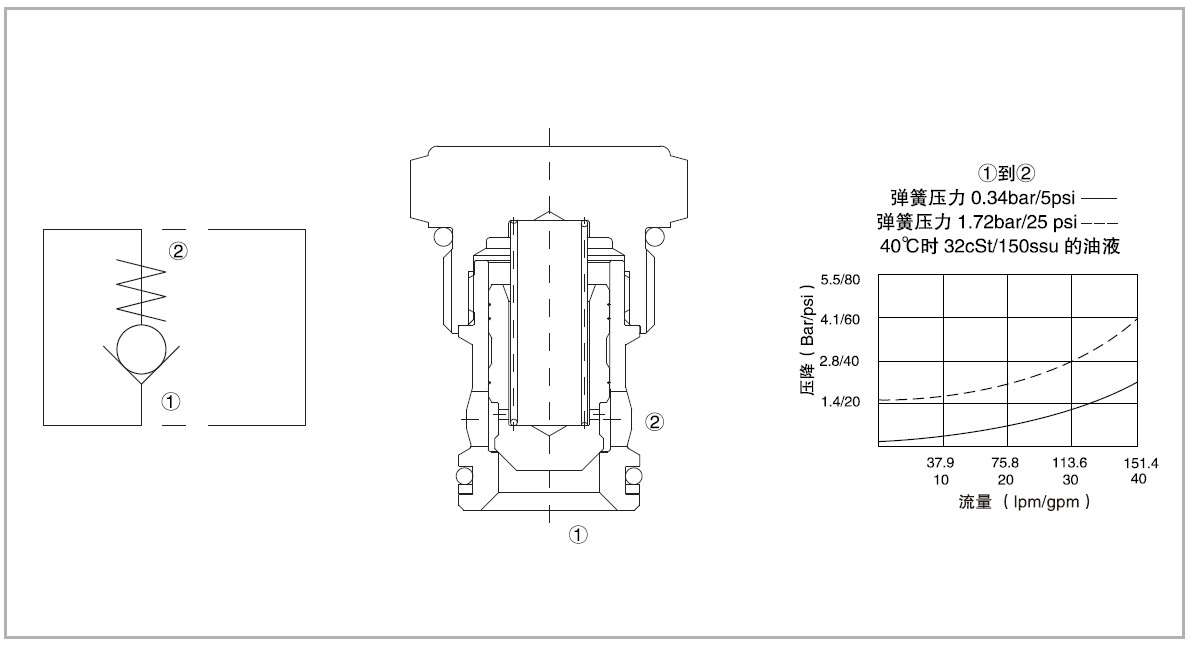

機能符號、剖面圖和壓力-流量曲線

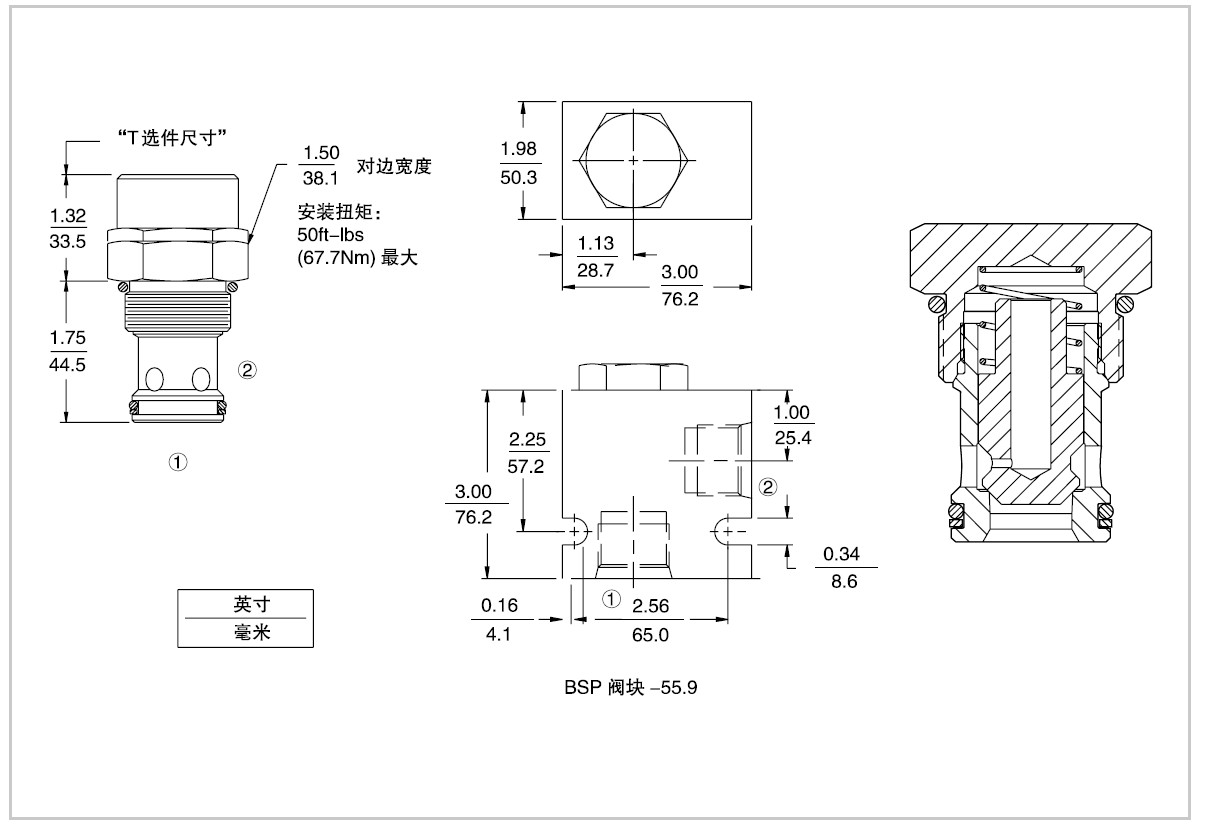

尺寸

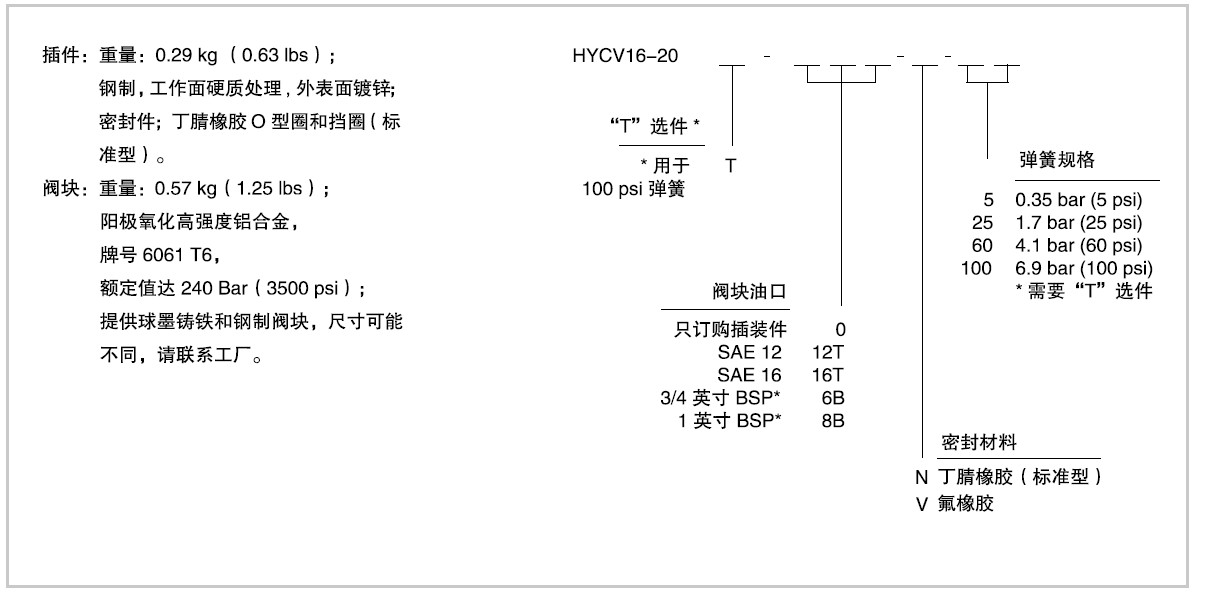

材料和訂貨型號
最大工作壓力
|
240 Bar
|
流量
|
見壓降流量曲線圖
|
內(nèi)泄漏
|
最大5滴/分（在240 Bar時測得）
|
開啟壓力
|
0.35 Bar
|
1.7 Bar
|
4.1 Bar
|
6.9 Bar
|
溫度
|
(-40℃~ +120℃）標準丁腈橡膠密封
|
油液
|
礦物油粘度7.4~420 cSt.
|
插孔
|
HY16-2,見頁碼G.1.5
|
閥塊材料
|
鋼和球鐵允許使用最大壓力350 Bar
|
