HYCV08-B20(單向閥錐閥型)

說明

錐閥式螺紋插裝單向閥

工作

當在①口的壓力超過開啟壓力，①到②開啟;

在反方向，②到①關閉。

PDF樣本下載
  • 技術參數

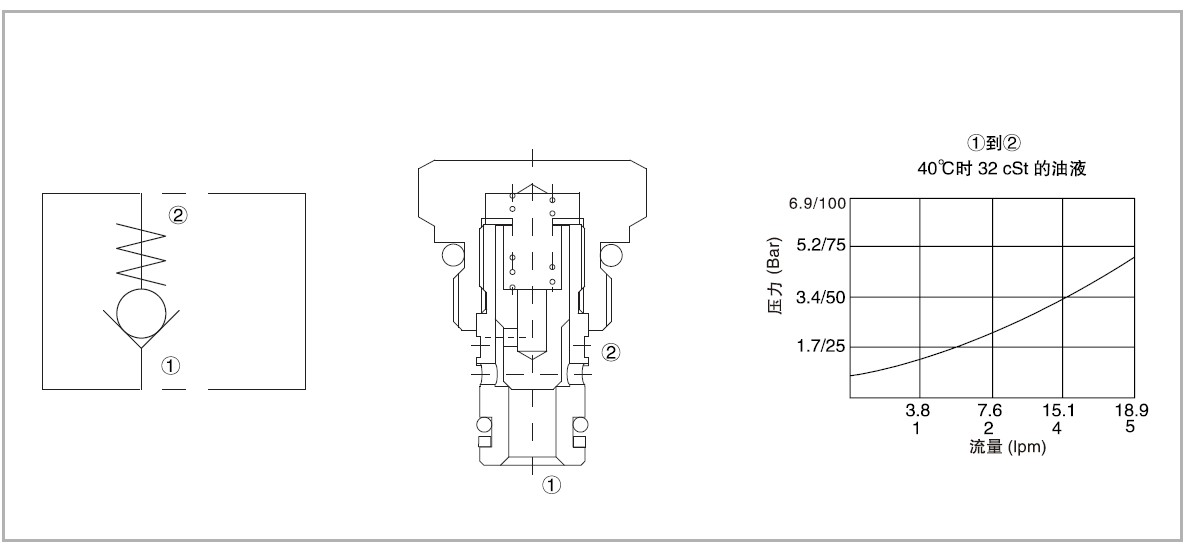

  • 機能符號、剖面圖和壓力-流量曲線

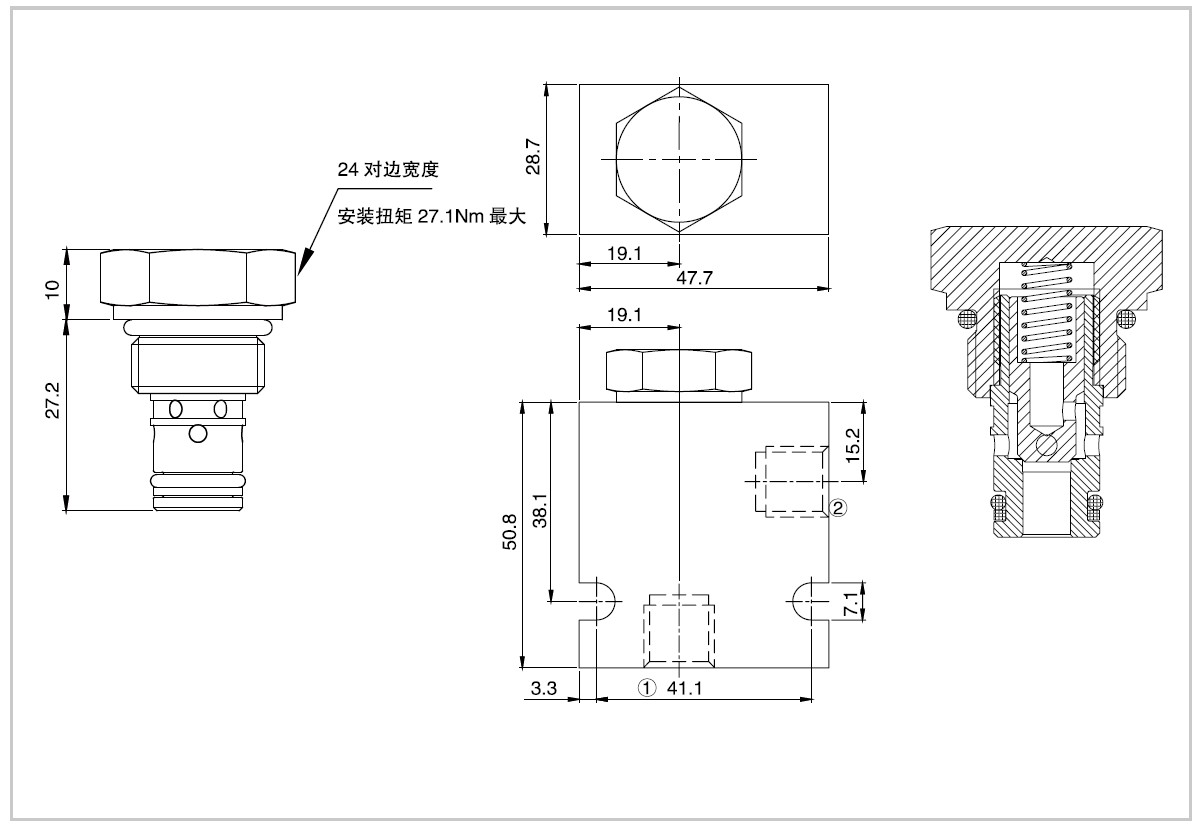

  • 尺寸

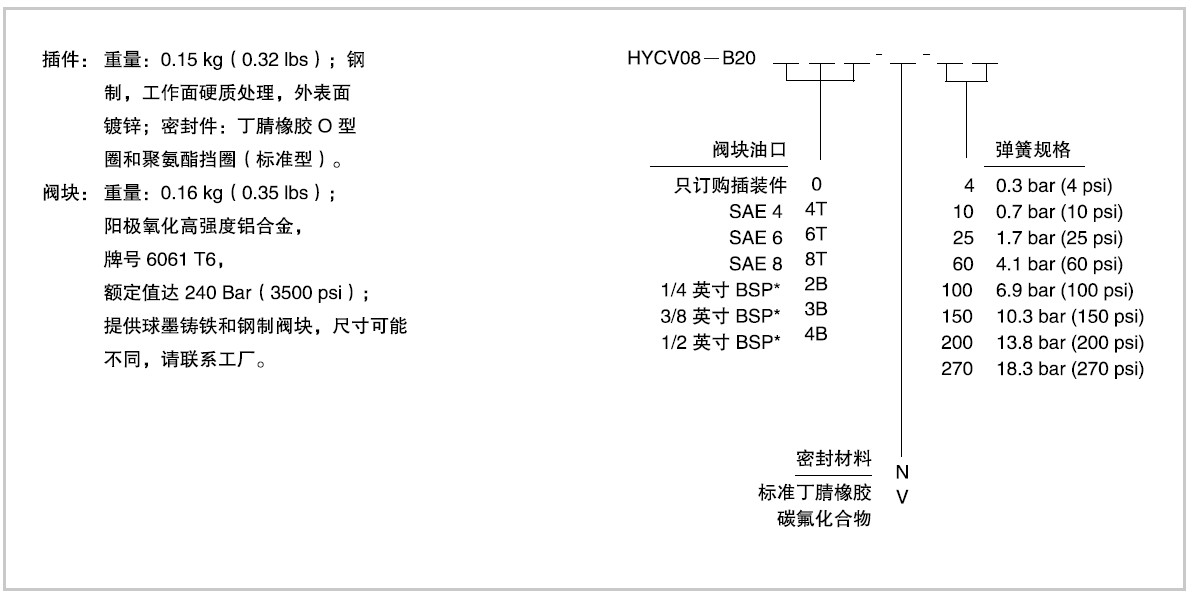

  • 材料和訂貨型號
    • 最大工作壓力
    		 250 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 最大2滴/分（在250 Bar時測得)
    開啟壓力
    		 0.3 Bar
    0.7 Bar
    1.7 Bar
    2.1 Bar
    3.0 Bar
    4.1 Bar
    6.9 Bar
    溫度
    		 (-40℃ ~+120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HYO8-2,見頁碼G.1.2
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
