HYSV10-44(二位四通電磁閥滑閥式)

說明

二位，四通,滑閥式電磁閥

工作

得電時,閥芯移動,從而接通③流向①，而截止④和②。

PDF樣本下載

技術參數

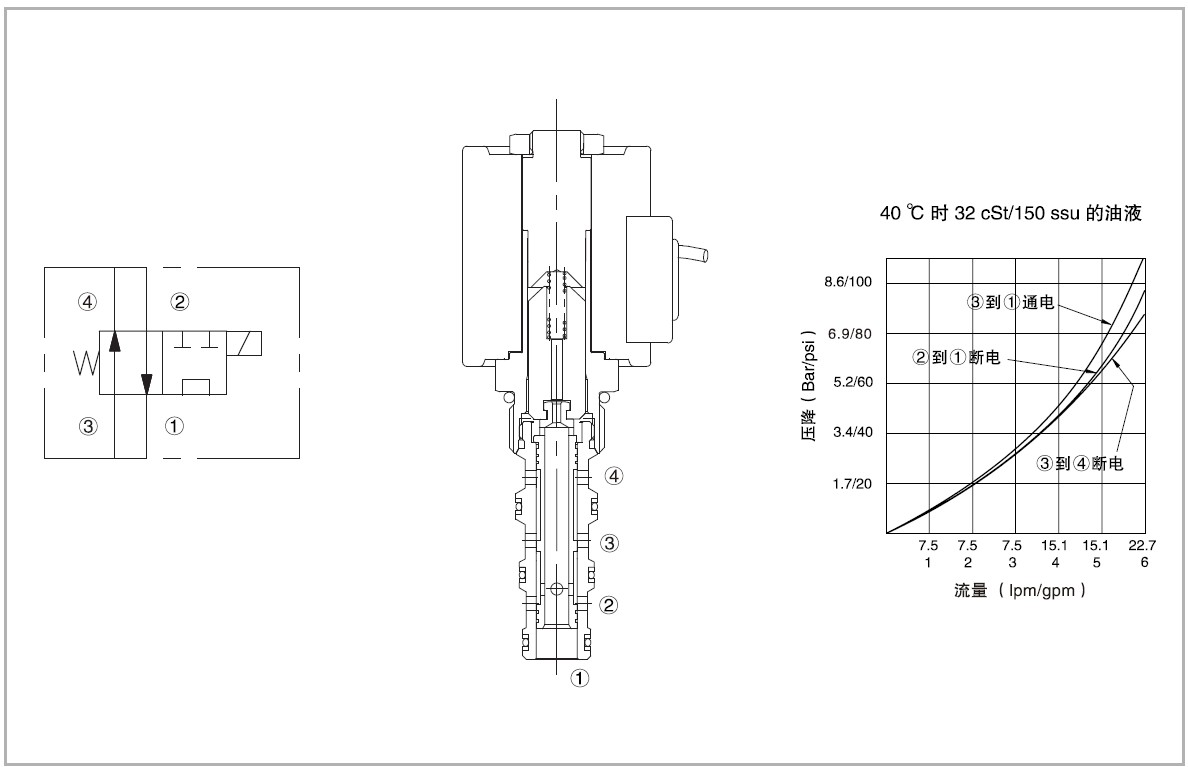

機能符號、剖面圖和壓力-流量曲線

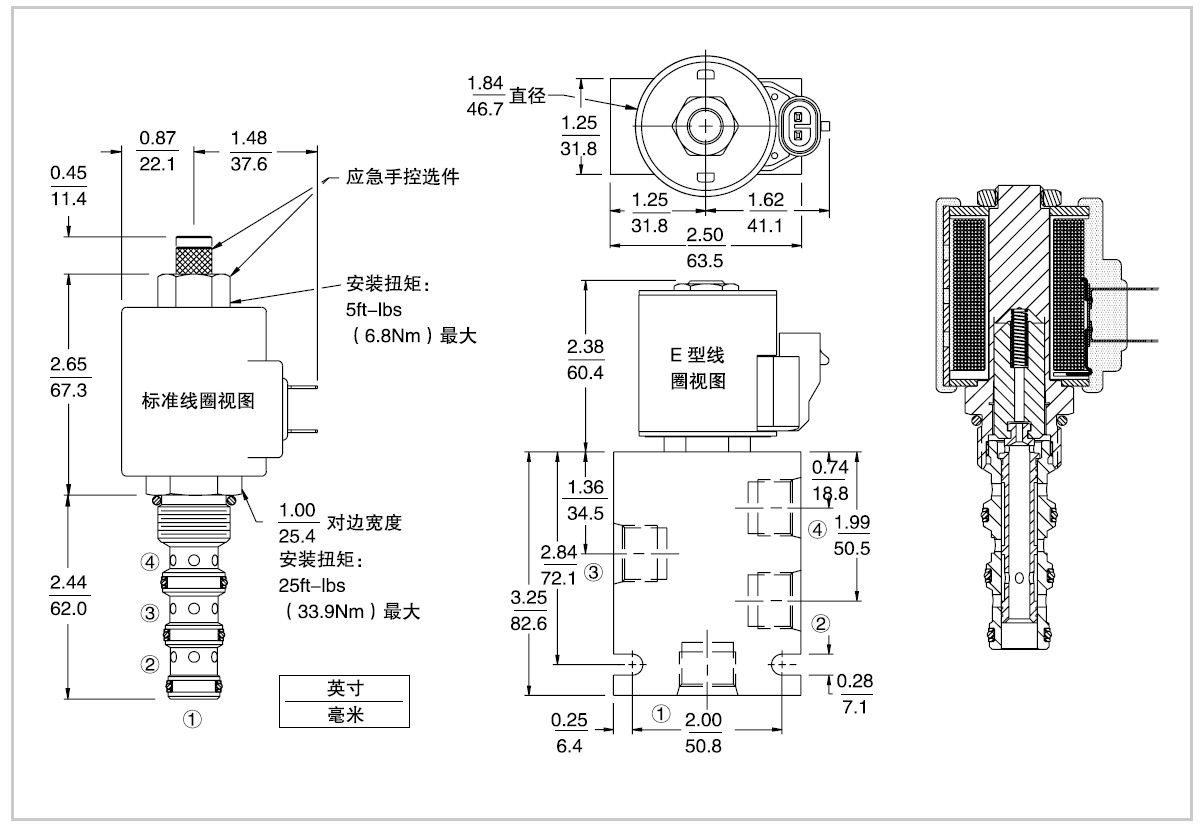

尺寸

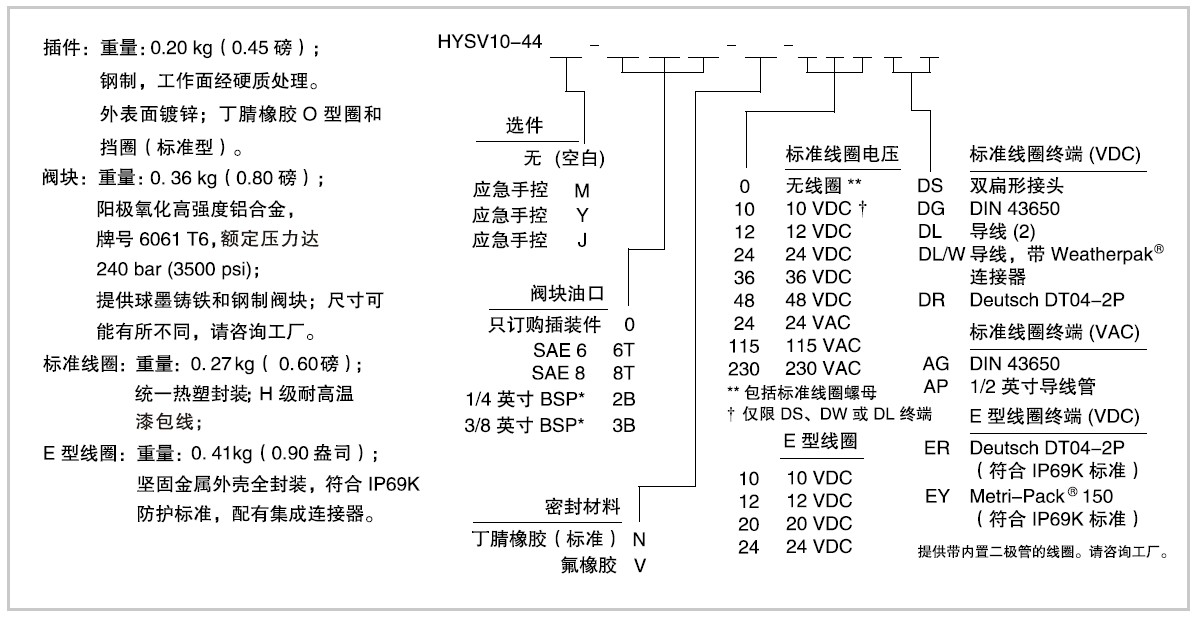

材料和訂貨型號

最大工作壓力	207 Bar
流量	見壓降流量曲線圖
內泄漏	最大82 cc/min（在207 bar時測得)
溫度	(-40℃~ +120℃）標準丁腈橡膠密封
線圈額定負載	額定工作電壓的85%~115%
油液	礦物油粘度7.4~420 cSt.
插孔	HY10-4,見頁碼G.1.4
閥塊材料	6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
