3位單液控單向閥（直通式）

使用說明：
先導式單向閥用于單向阻斷油缸，流體單向流動，并反向堵住流體，直到壓力作用

應用:
連接V 到壓力流量,連接 C到執行機構執行機構想要被阻斷的一側，連接管路到先導線路
PDF樣本下載
  • 技術參數

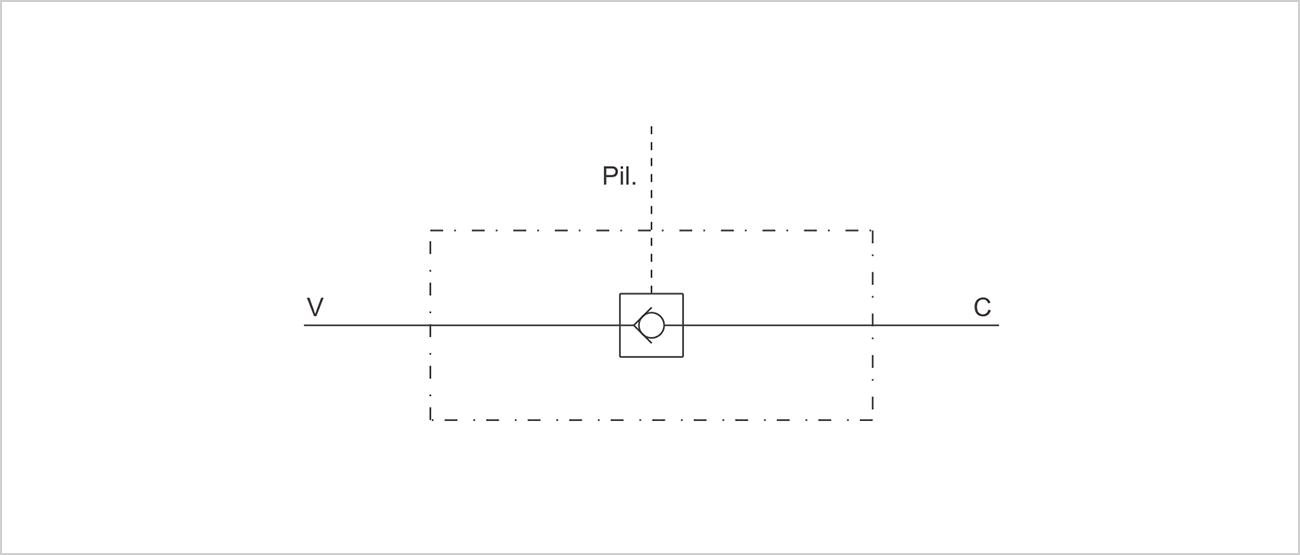

  • 機能符號

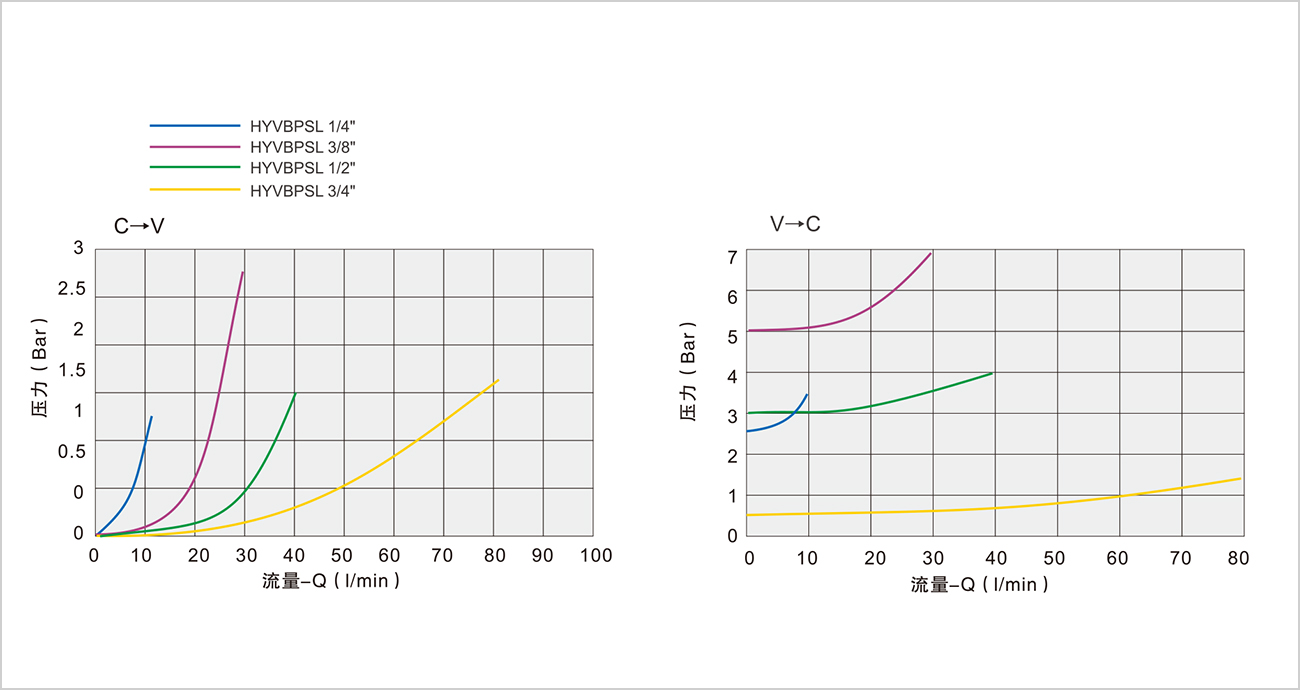

  • 壓力下降曲線

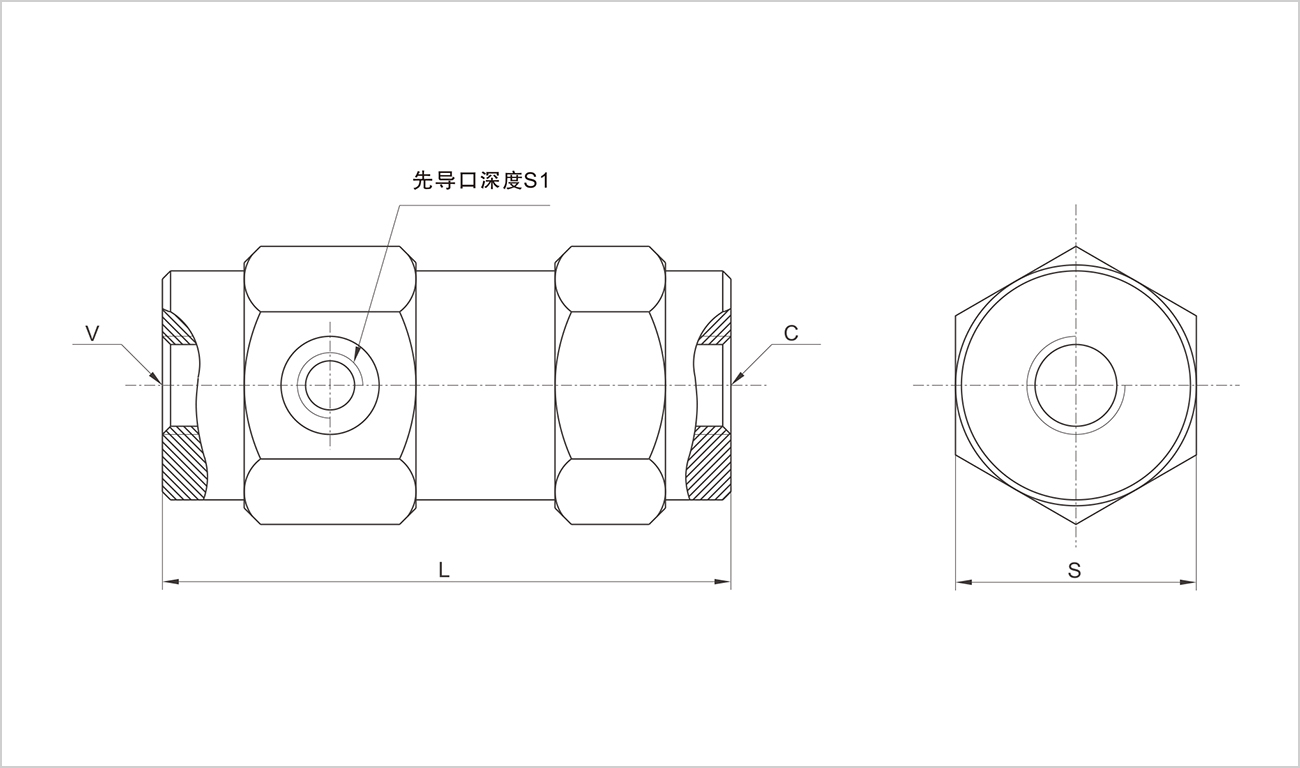

  • 外形尺寸

    • 規格

    1/4”

    3/8”

    1/2”

    3/4”

    1”

    先導比

    1：9.8

    1：6.5

    1：4.6

    1：4.4

    1：4.5

    最大流量（L/min）

    15

    30

    45

    80

    120

    最大壓力（Bar）

    350

    300

    300

    250

    250

    開啟壓力（Bar）

    2.5

    5

    3

    0.5

    0.5



    型號

    V/C

    Pil.

    L

    S

    S1

    HYVBPSL1/4”

    G1/4”

    G1/4”

    103

    36

    11

    HYVBPS3/8”

    G3/8”

    G1/4”

    109

    40

    11.5

    HYVBPS1/2”

    G1/2”

    G1/4”

    120

    42

    11

    HYVBPS3/4”

    G3/4”

    G1/4”

    131

    55

    14

    HYVBPS1”

    G1”

    G1/4”

    185

    70

    14
