雙液控單向閥，用于 12 mm 可調節鉸接式接頭安裝 (DIN 2353) USE AND

使用說明：
先導式單向閥用于雙向阻斷執行機構，流體單向流動，并反向堵住流體，直到壓力作用。
此閥非常適用于短距離的中心油缸。單向閥同樣用于固定鉸接式管路，允許之后螺母調節 90°。

應用:
連接V1 和 V2 到壓力流量,把C1泰國3/8”直接連接到油缸，擰緊，通過鉸接式，把C1連接到油缸。
PDF樣本下載
  • 技術參數

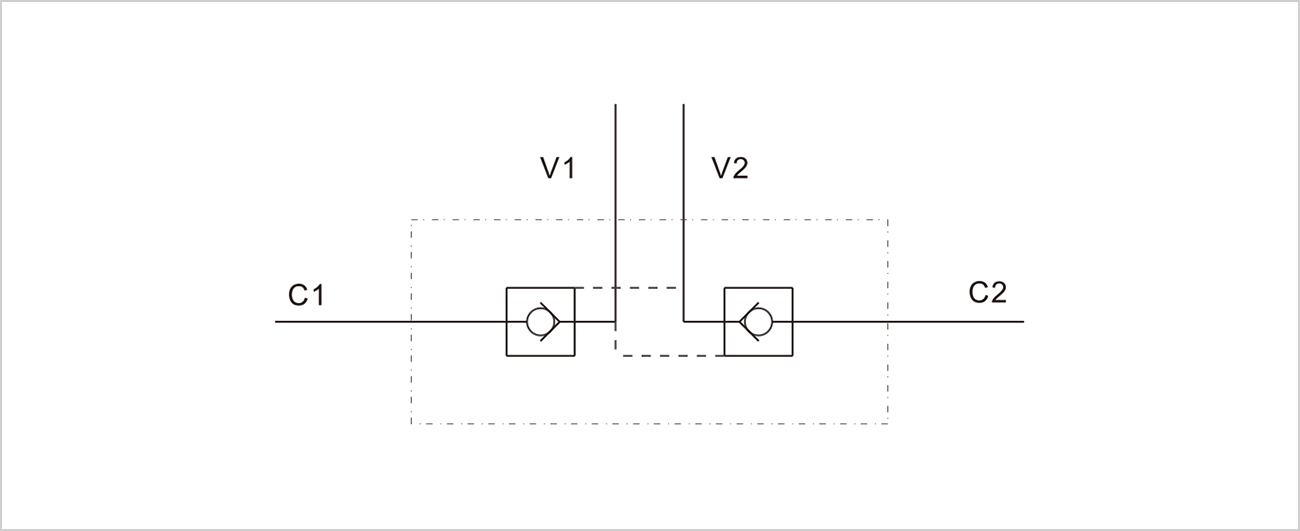

  • 機能符號

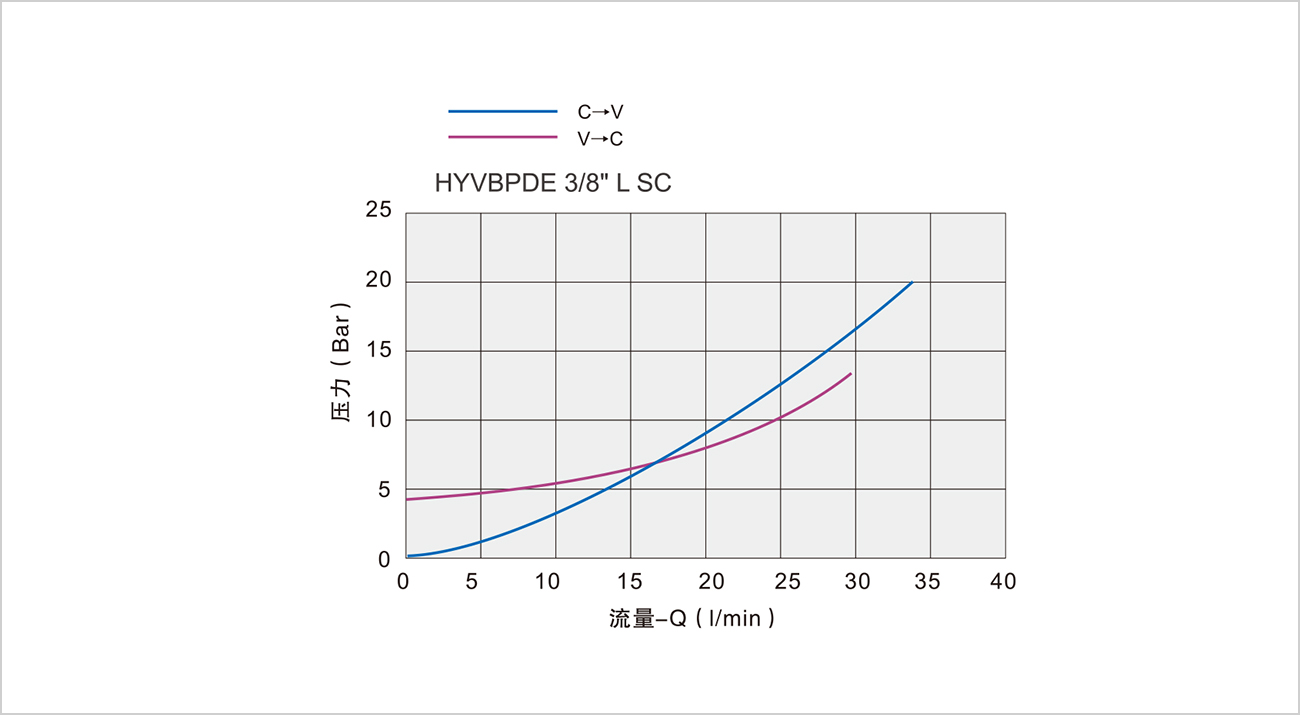

  • 壓力下降曲線

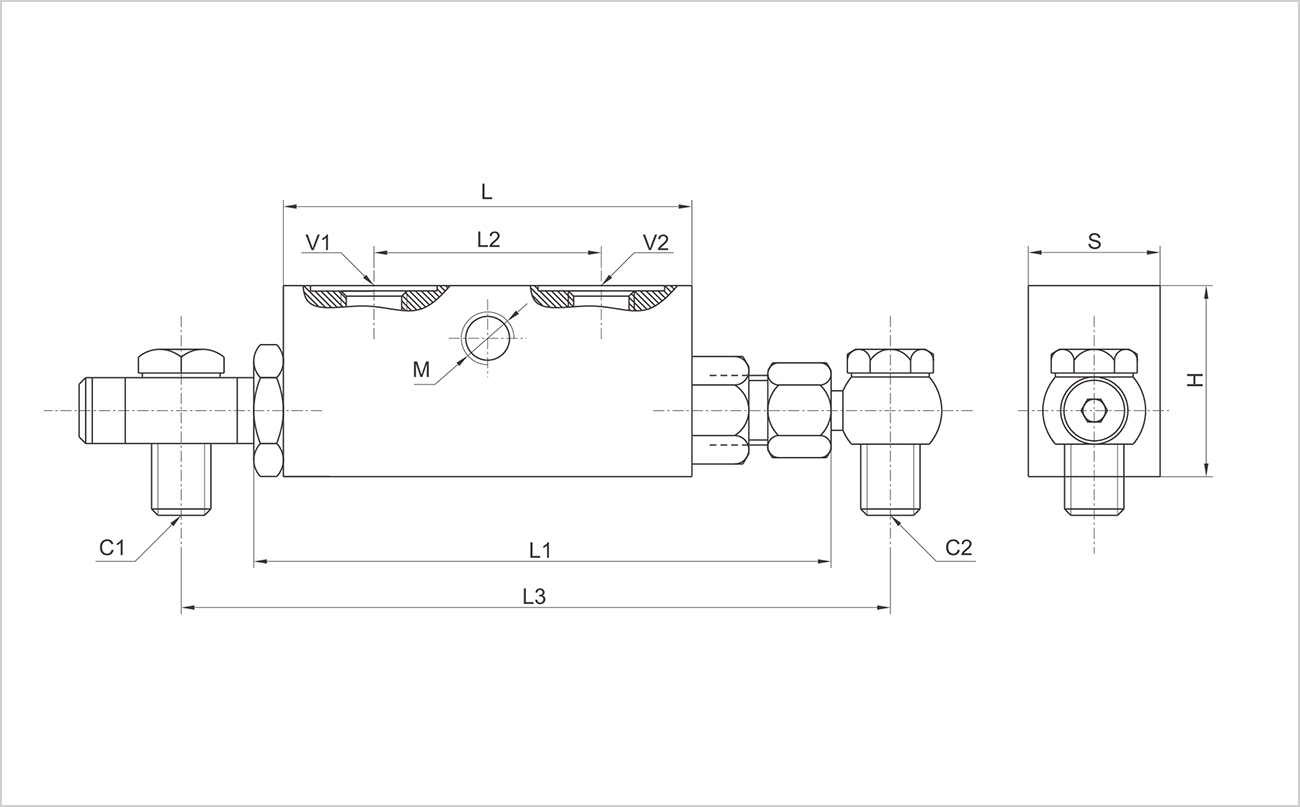

  • 外形尺寸

    • 規格

    3/8”L SC

    先導比

    1：5.5

    最大流量（L/min）

    30

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    4


    型號

    V1/V2

    C1/C2

    L

    L1

    L2

    L3

    M

    H

    S

    HYVBPDE3/8”L SC

    G3/8”

    12L

    64

    106

    36

    136

    M8

    40

    30
