隔爆比例三通減壓閥（5X）

PDF樣本下載
  • 技術參數

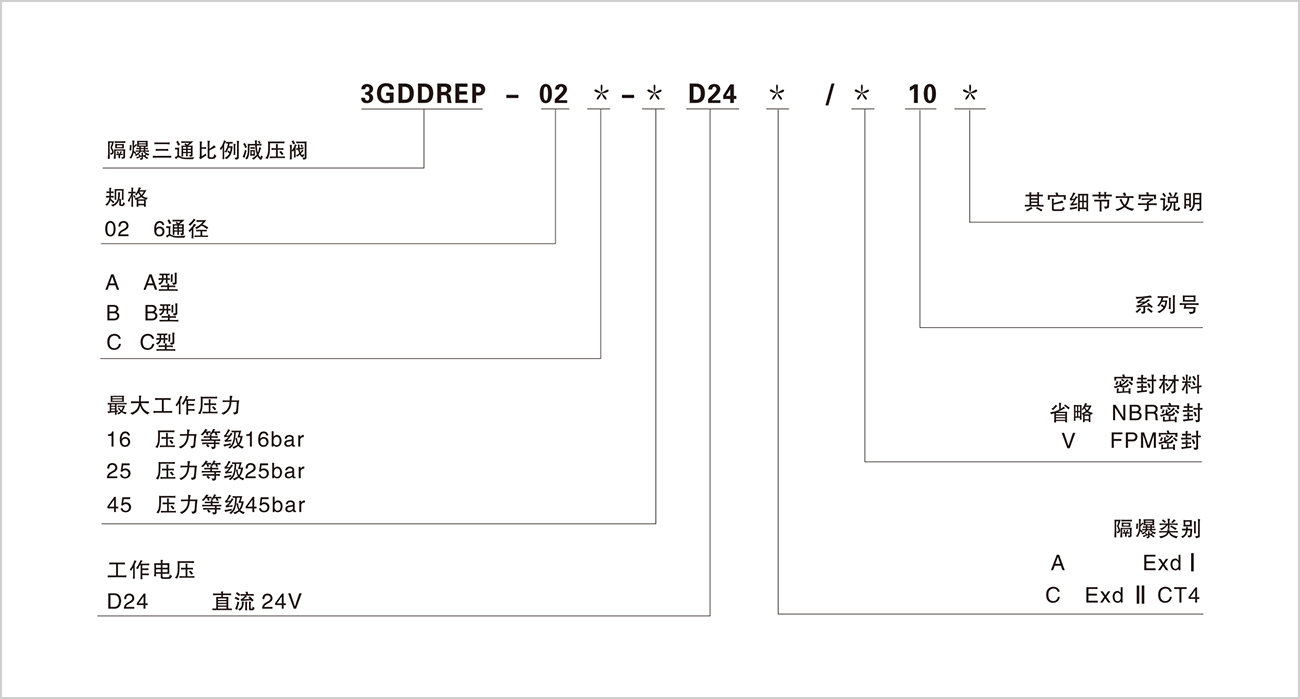

  • 型號說明

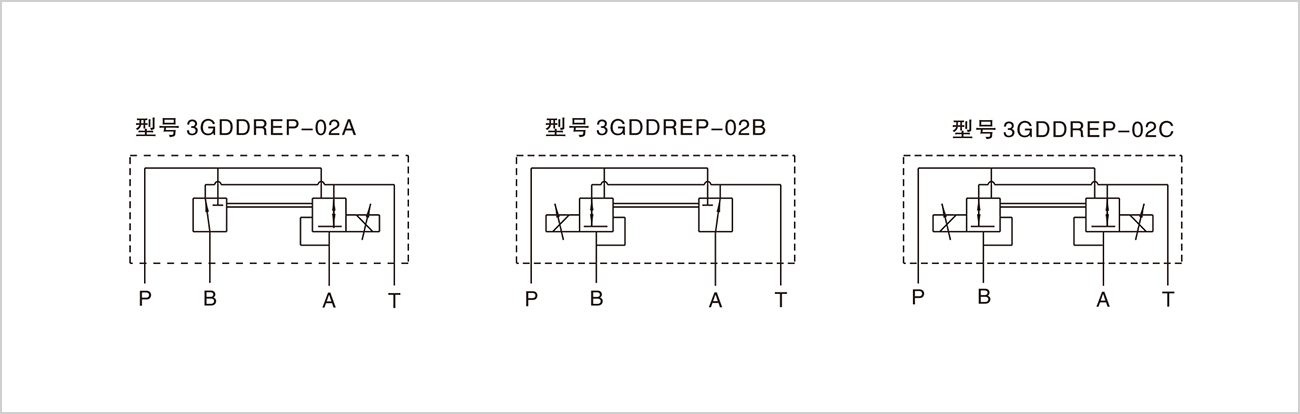

  • 機能符號

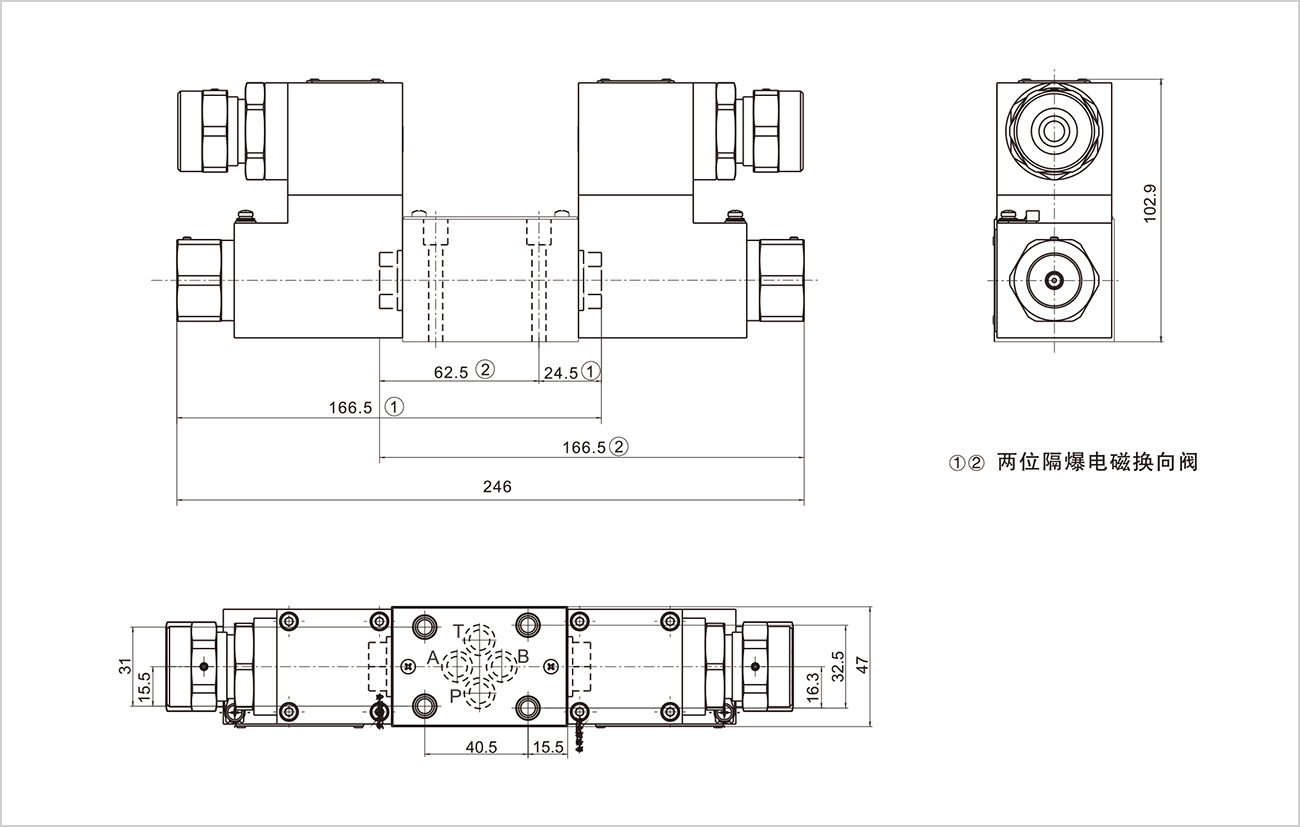

  • 外形尺寸

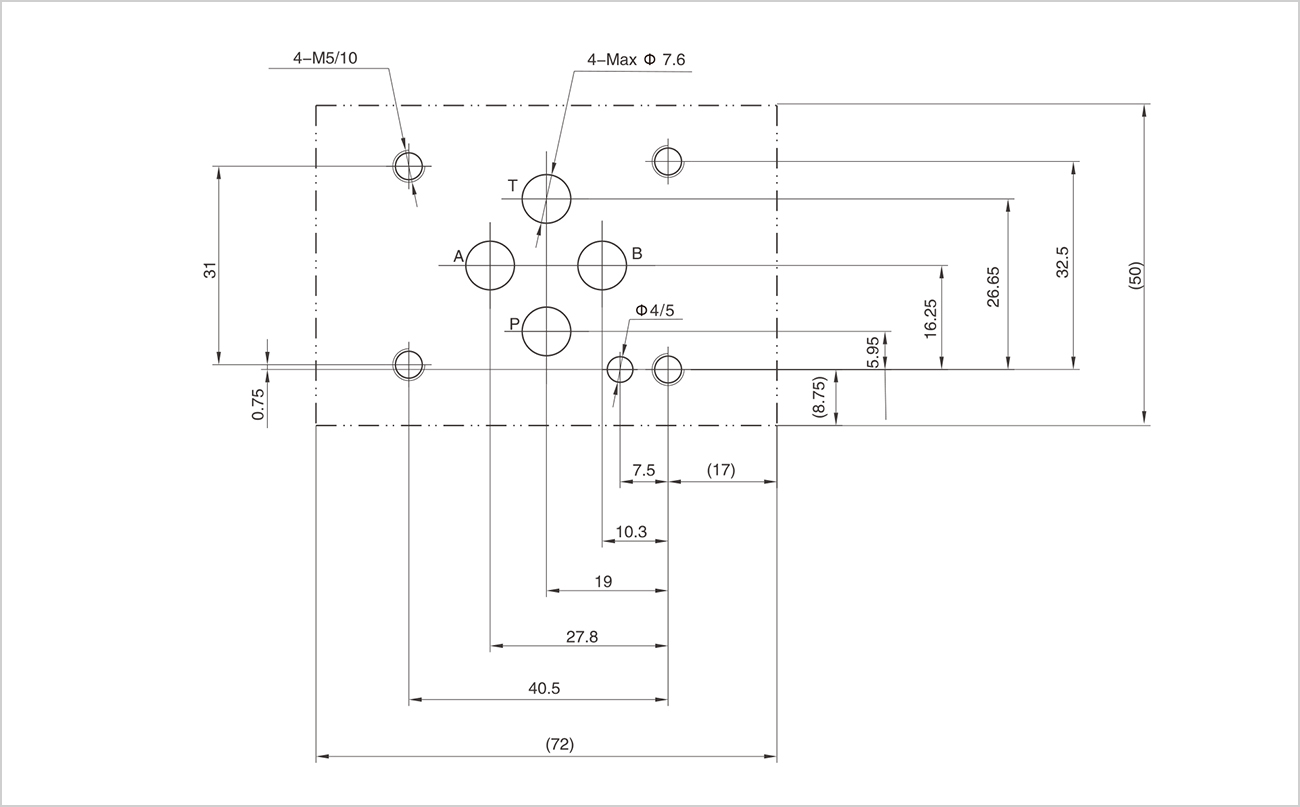

  • 安裝尺寸

    • 型號

    3GDDREP

    安裝位置

    任意，建議水平安裝

    貯藏溫度（℃）

    -20~55

    使用環境溫度（℃）

    -20~40

    液壓參數


    最大工作壓力

    P

    壓力等級16

    20~100

    壓力等級25

    30~100

    壓力等級45

    50~100

    T

    0~30

    最大流量（L/min)

    15（△P=50bar）

    工作介質

    礦物質液壓油；磷酸酯液壓油

    介質粘度范圍（mm2/s )

    2.8~380

    油液溫度（℃）

    -20~70

    滯環（%）

    ≤3

    重復精度（%）

    ≤1

    靈敏度（%）

    ≤1

    污染度

    油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。

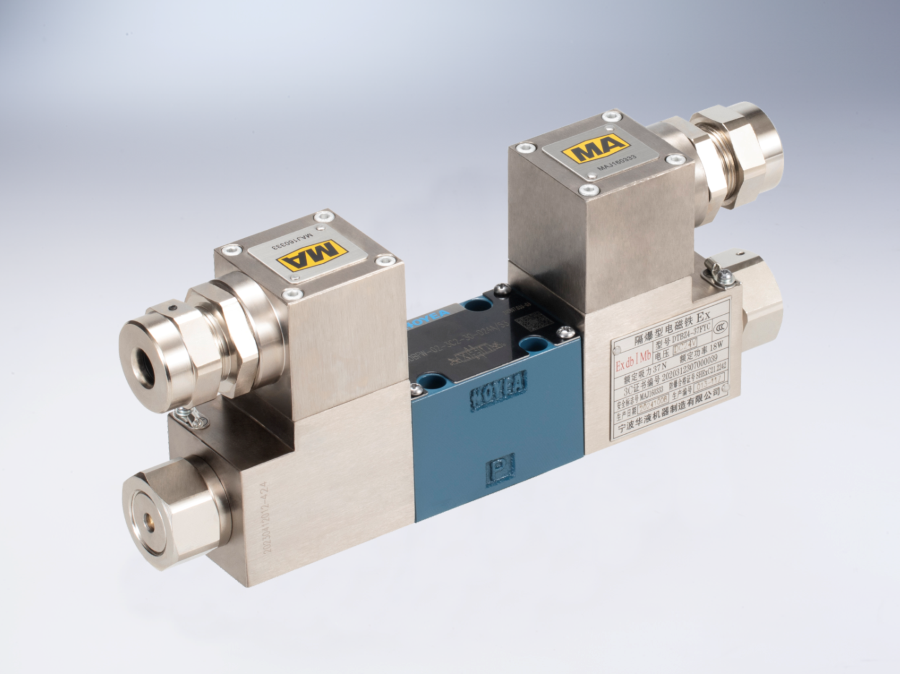

    3GDDREP型隔爆三通比例減壓閥由隔爆比例電磁鐵直接驅動，將輸入的電信號按比例地轉化成壓力輸出信號。
    三通比例減壓閥可以控制壓力。



    安裝螺釘

    M5X45-10.9

    數量

    擰緊扭矩

    GDBYJ-03

    4

    9Nm


    說明事項：
    1、安裝使用本產品前請仔細閱讀《使用說明書》
    2、產品可任意安裝，優先考慮水平位置。
    3、液壓系統所用介質必須過濾，過濾精度至少20μm。
    4、安裝螺釘請按樣本中所列參數選用
    5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
