隔爆比例先導式溢流閥（9X）
PDF樣本下載|
規格 |
03 |
06 |
10 |
|
|
最高工作壓力（MPa) |
油口A,B,X |
25 |
||
|
油口Y |
單獨零壓引回油箱 |
|||
|
壓力等級（MPa） |
7 16 25 |
|||
|
最大流量（L/min) |
200 |
400 |
600 |
|
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
|||
|
介質溫度范圍（℃） |
-20~70 |
|||
|
介質粘度范圍（mm2/s ) |
12~380 |
|||
|
滯環（%） |
±2 |
|||
|
重復精度（%） |
±2 |
|||
|
線性度（%） |
±4 |
|||
|
工作電壓（V） |
直流24 |
|||
|
額定電流（mA） |
800 1500 |
|||
|
防護等級 |
IP65 |
|||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。 |
|||
|
規格 |
安裝螺釘 |
數量 |
擰緊扭矩 |
|
GDBY-03 |
M12X45-10.9 |
4 |
130Nm |
|
GDBY-06 |
M16X50-10.9 |
4 |
310Nm |
|
GDBY-10 |
M18X50-10.9 |
4 |
430Nm |
|

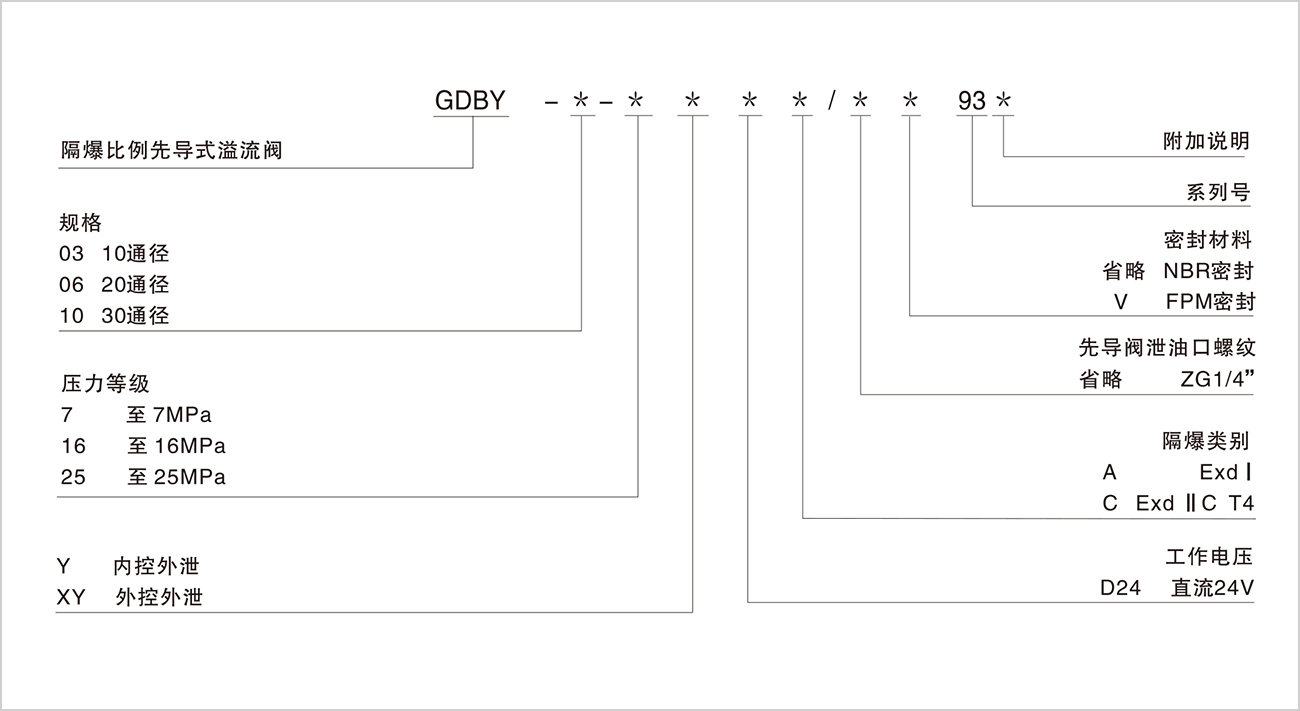

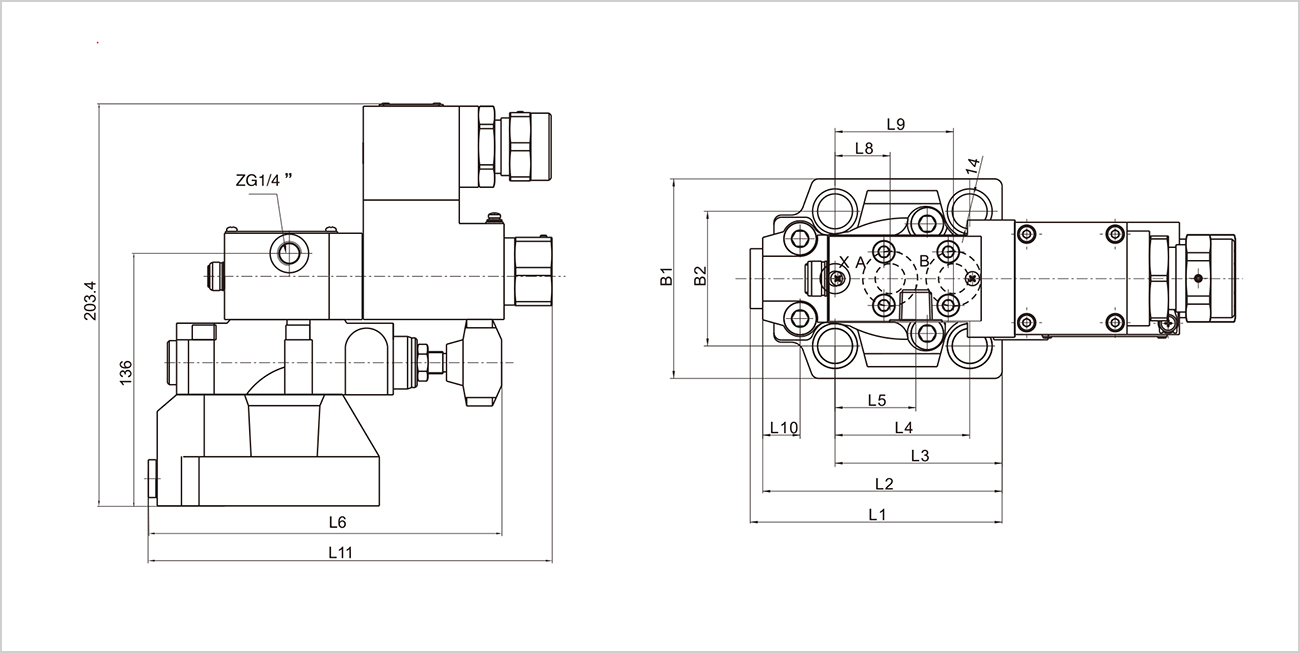

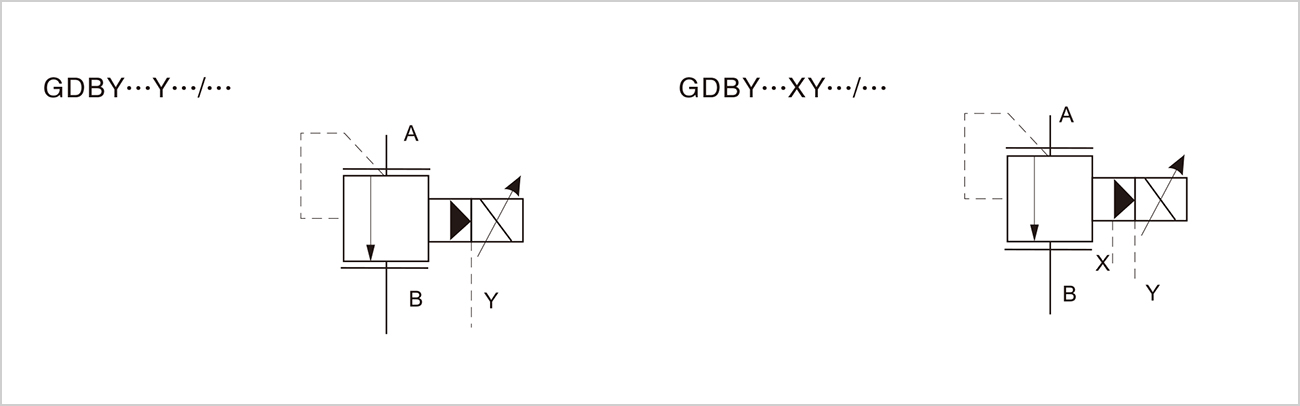

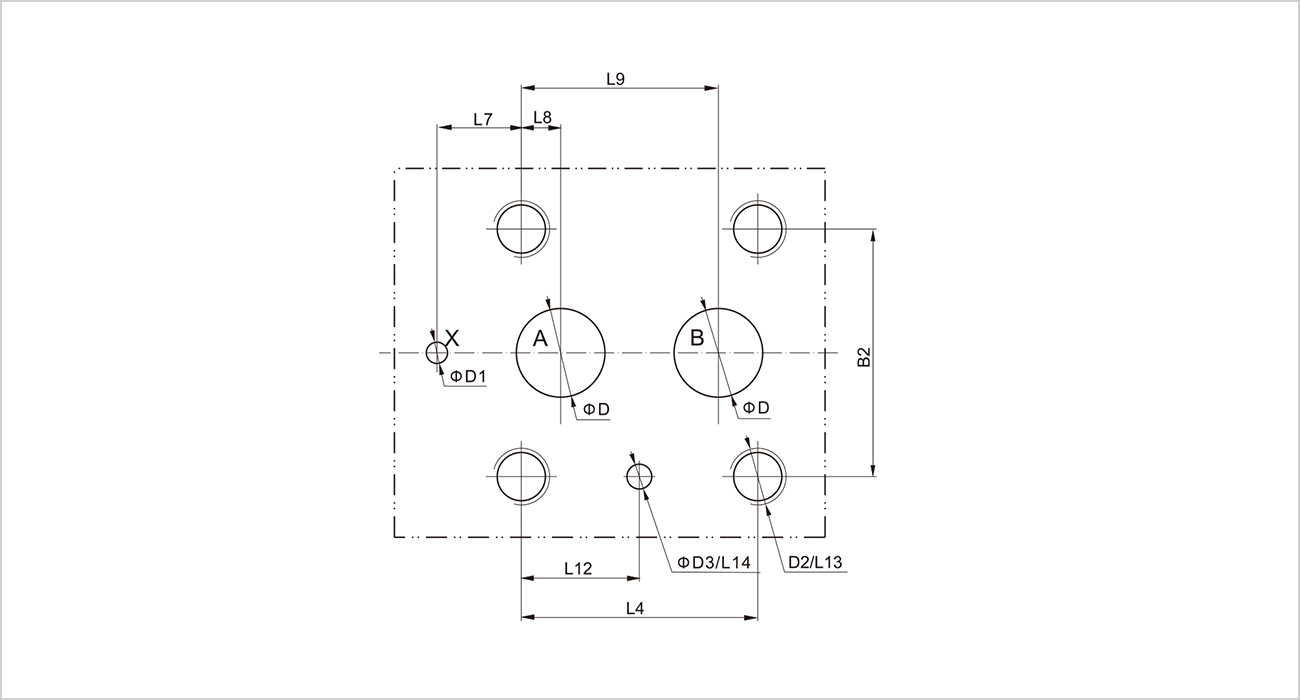

規格 |
B1 |
B2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
L13 |
L14 |
D |
D1 |
D2 |
D3 |
|
GDBY-03 |
80 |
54 |
101 |
96 |
67 |
54 |
32.4 |
177 |
0 |
22.1 |
47.5 |
14 |
218.1 |
22.1 |
20 |
6 |
12 |
6 |
M12 |
7 |
|
GDBY-06 |
100 |
69.8 |
122.2 |
117.5 |
83.7 |
66.7 |
35.4 |
189.5 |
23.8 |
11.1 |
55.6 |
11 |
230.6 |
33.3 |
25 |
6 |
25 |
6 |
M16 |
7 |
|
GDBY-10 |
115 |
82.5 |
154.5 |
149.5 |
106.9 |
88.9 |
37 |
200.2 |
31.8 |
12.7 |
76.2 |
9.4 |
241.3 |
44.4 |
30 |
6 |
32 |
6 |
M18 |
7 |
說明事項：
1、安裝使用本產品前請仔細閱讀《使用說明書》
2、產品可任意安裝，優先考慮水平位置。
3、液壓系統所用介質必須過濾，過濾精度至少20μm。
4、安裝螺釘請按樣本中所列參數選用。
5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
