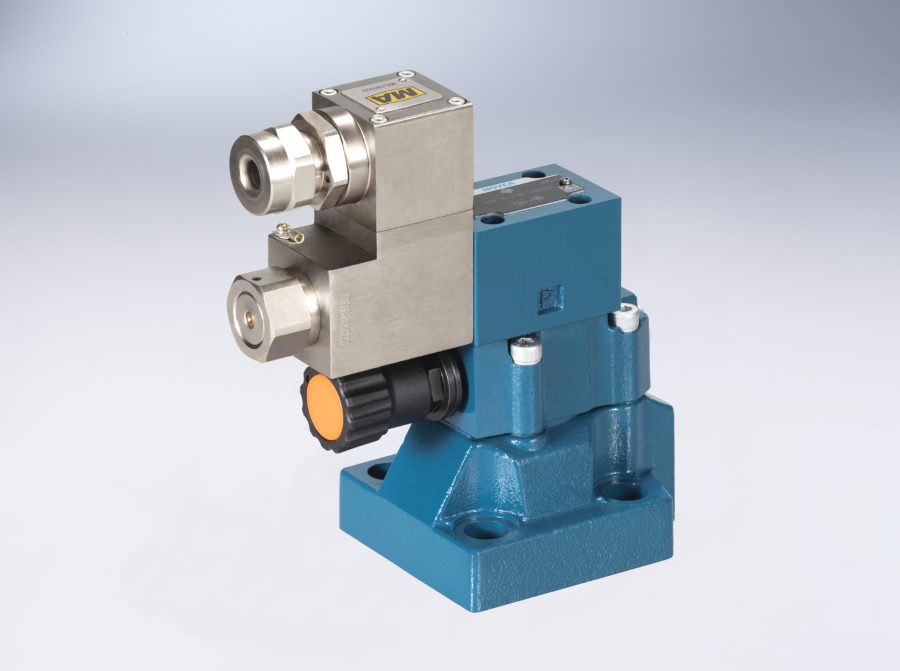

隔爆電磁溢流閥（5X）
PDF樣本下載
|
規格 |
03 |
06 |
10 |
||
|
最高工作壓力（MPa) |
油口A,X |
35 |
|||
|
油口B |
控制油內泄 |
10 |
|||
|
控制油外泄 |
25 |
||||
|
油口Y |
|
10 |
|||
|
最大流量（L/min) |
250 |
500 |
650
|
||
|
工作介質 |
礦物質液壓油；磷酸酯液壓油 |
||||
|
介質油溫范圍（℃） |
-20~70 |
||||
|
介質粘度范圍（mm2/s ) |
12~380 |
||||
|
壓力等級 （MPa） |
5 10 20 31.5 35 |
||||
|
工作電壓1） （ V ） |
直流 |
24 |
|||
|
交流2） |
127/50Hz, 220/50Hz |
||||
|
電磁鐵功率3） （W） |
18 |
||||
|
防護等級 |
IP65 |
||||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。 |
||||
1）工作電壓與隔爆類別有對應關系，詳見E.2.1《產品介紹》。
2）交流供電時電磁鐵內嵌有整流電路，無需外部整流裝置。
3）電源能夠提供瞬時功率18W。
|
規格 |
安裝螺釘 |
擰緊扭矩 |
|
GDYW-03 |
M12X45-10.9 |
130Nm |
|
GDYW-06 |
M16X50-10.9 |
310Nm |
|
GDYW-10 |
M18X50-10.9 |
430Nm |
|

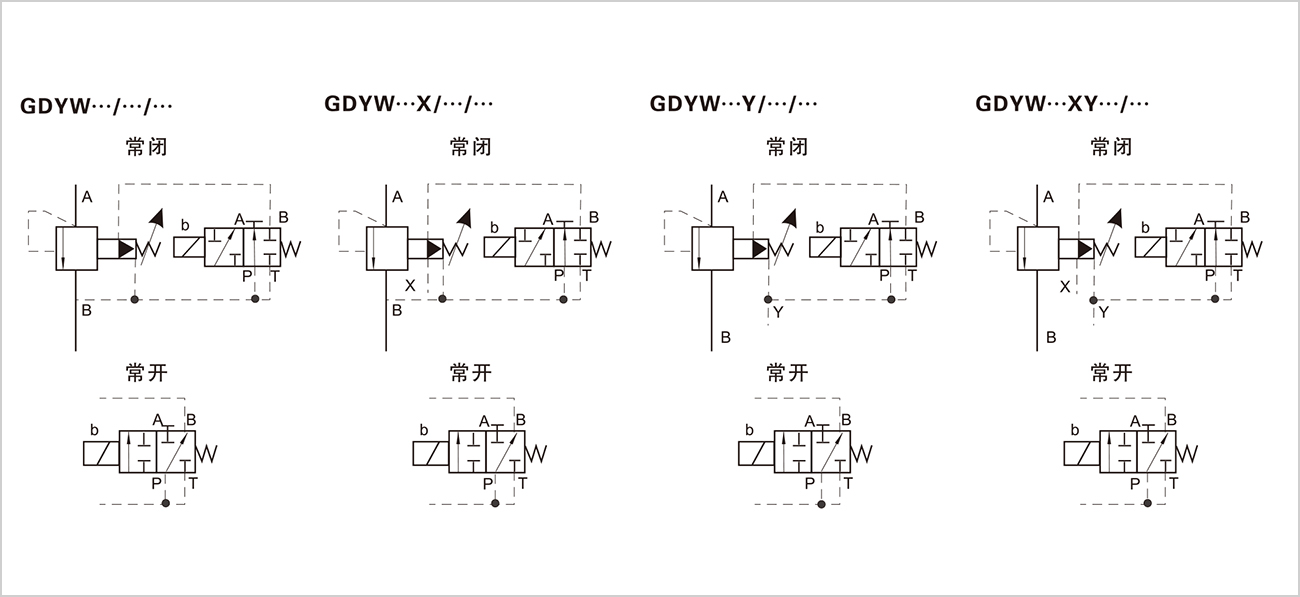

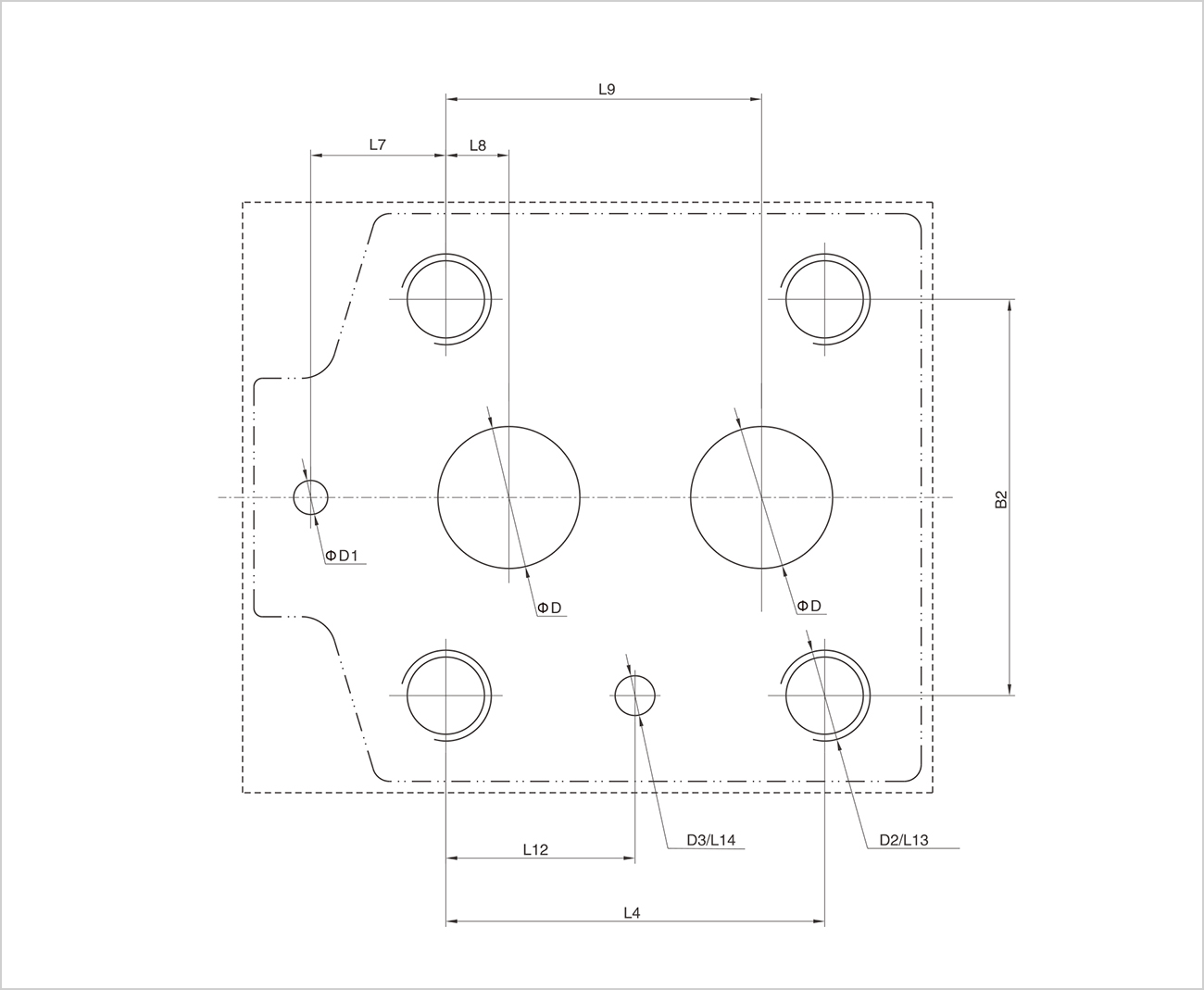

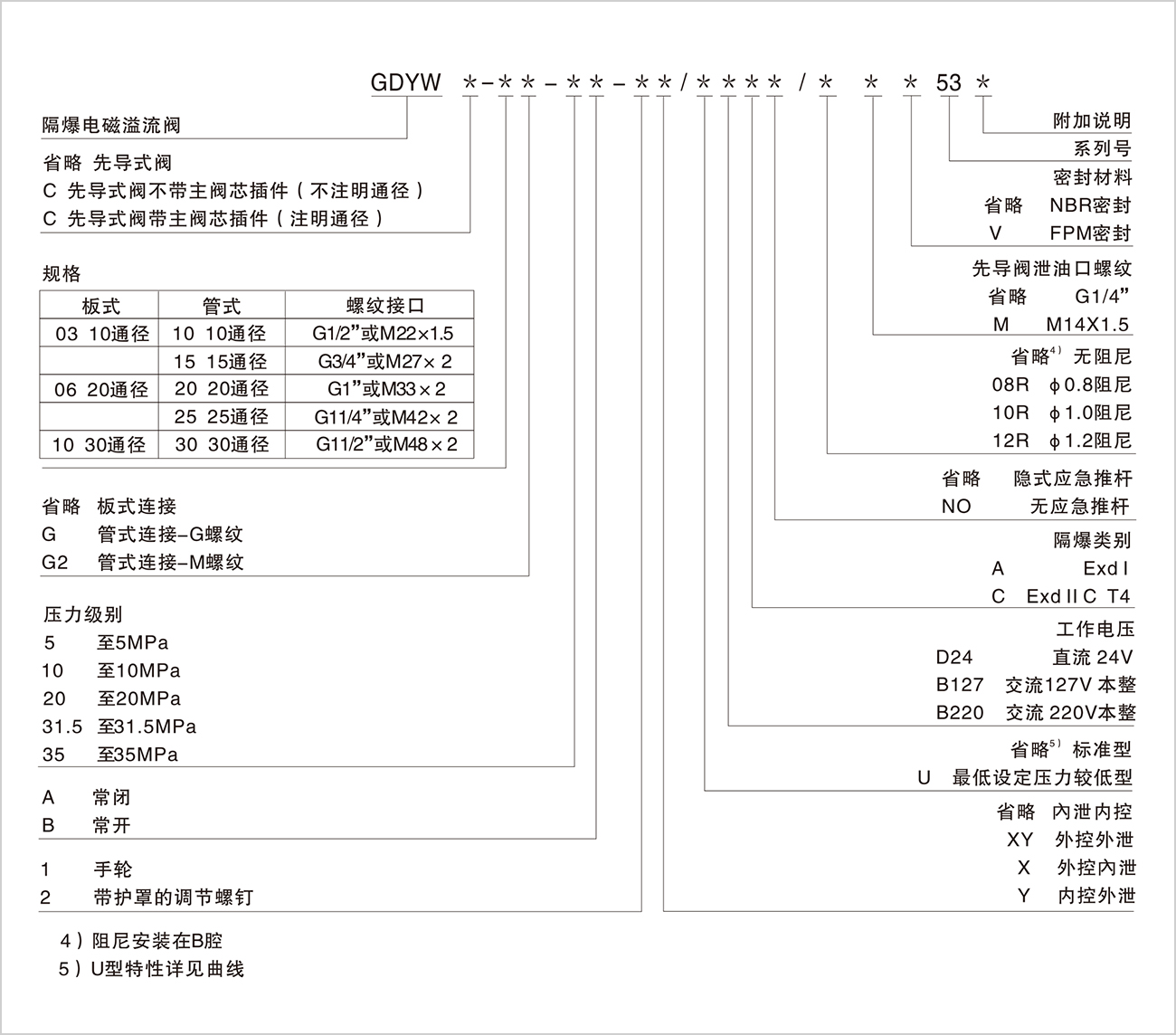

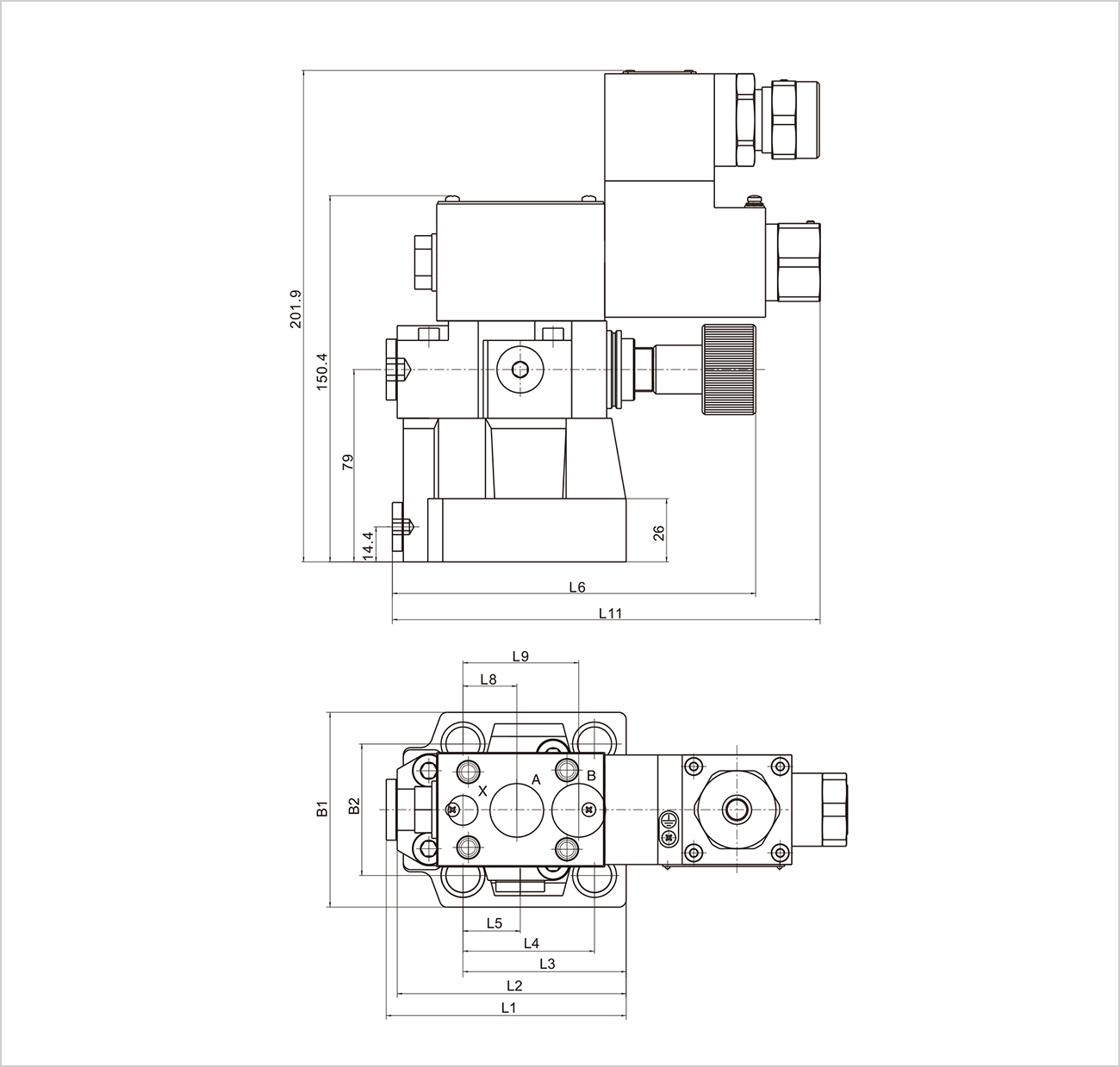

規格 |
B1 |
B2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
|
GDYW-03 |
80 |
54 |
98.5 |
91.5 |
67 |
54 |
23.5 |
149.3 |
0 |
22.1 |
|
GDYW-06 |
100 |
69.8 |
122.2 |
117.5 |
83.7 |
66.7 |
26.5 |
161.8 |
23.8 |
11.1 |
|
GDYW-10 |
115 |
82.6 |
154.5 |
149.5 |
106.9 |
88.9 |
28.1 |
172.5 |
31.8 |
12.7 |
|
規格 |
L9 |
L11 |
L12 |
L13 |
L14 |
D |
D1 |
D2 |
D3 |
|
GDYW-03 |
47.5 |
189.7 |
22.1 |
20 |
6 |
12 |
6 |
M12 |
7 |
|
GDYW-06 |
55.6 |
202.2 |
33.3 |
25 |
6 |
25 |
6 |
M16 |
7 |
|
GDYW-10 |
76.2 |
212.9 |
44.4 |
30 |
6 |
32 |
6 |
M18 |
7 |
說明事項：
1、安裝使用本產品前請仔細閱讀《使用說明書》2、產品可任意安裝，優先考慮水平位置。
3、液壓系統所用介質必須過濾，過濾精度至少20μm。
4、安裝螺釘請按樣本中所列參數選用。
5、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
