隔爆電磁手動換向閥（5X）

GDFWS型隔爆電磁手動換向閥即可以在通電狀態時使用電磁鐵推動閥芯換向，又可以在斷電狀態時依靠手動杠桿的作用力推動閥芯換向。
PDF樣本下載
  • 技術參數

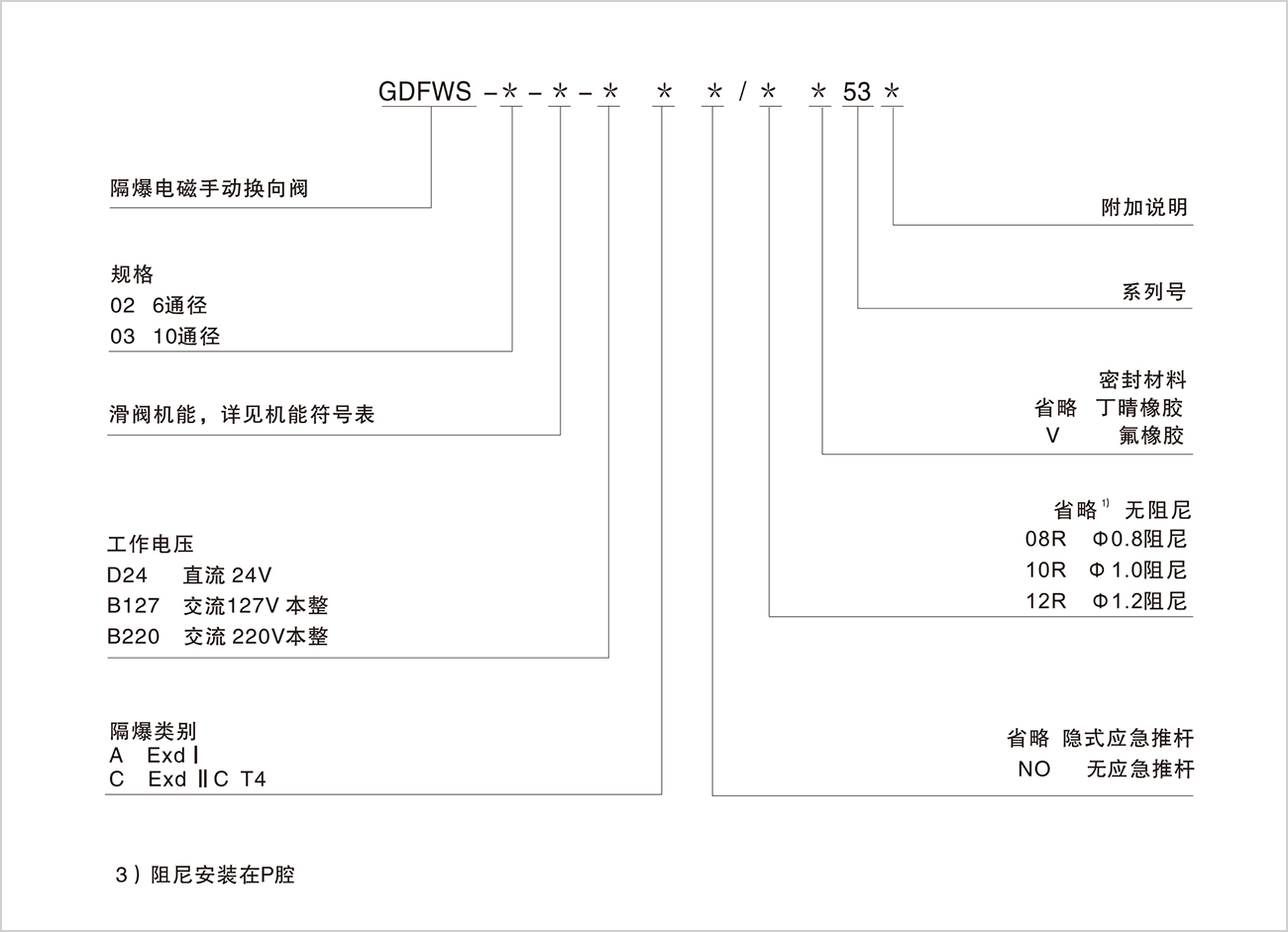

  • 型號說明
  • 外形尺寸
  • 底板尺寸

    • 型號

    GDFWS

    規格

    02

    03

    最高工作壓力（MPa)

    油口P,A,B

    35

    31.5

    油口T

    10

    10

    最大流量（L/min)

    80

    120

    安裝位置

    任意；建議水平安裝

    工作介質

    礦物質液壓油；磷酸酯液壓油

    介質油溫范圍（℃）

    -20~70

    介質粘度范圍（mm2/s )

    2.8~380

    工作電壓1）   （ V ）

    直流

    24

    交流2）

    127/50Hz,  220/50Hz

    防護等級

    IP55

    污染度

    油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10 ≥75。


    1）工作電壓與隔爆類別有對應關系，詳見E.2.1《產品介紹》。
    2）交流供電時電磁鐵內嵌有整流電路，無需外部整流裝置。

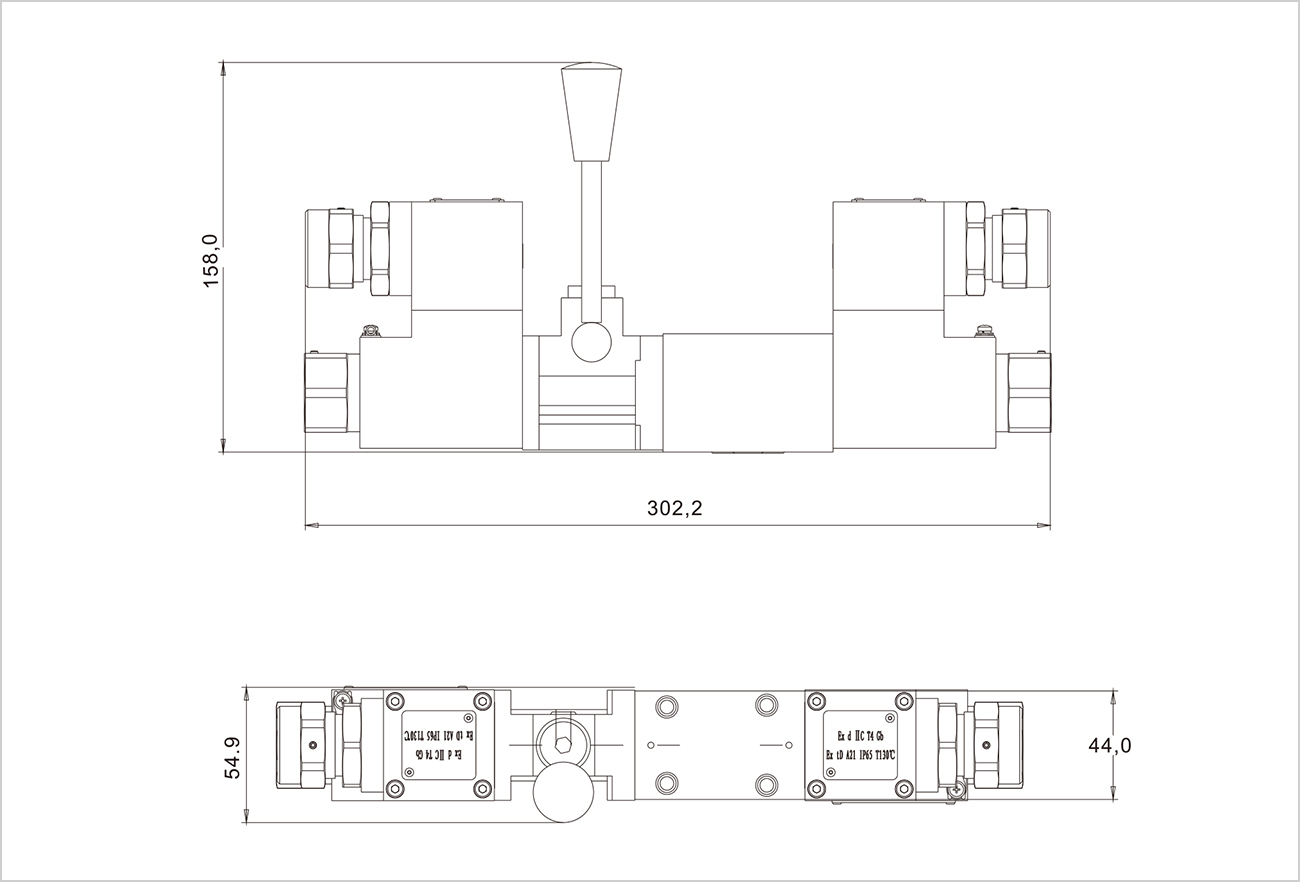

    02 外形尺寸

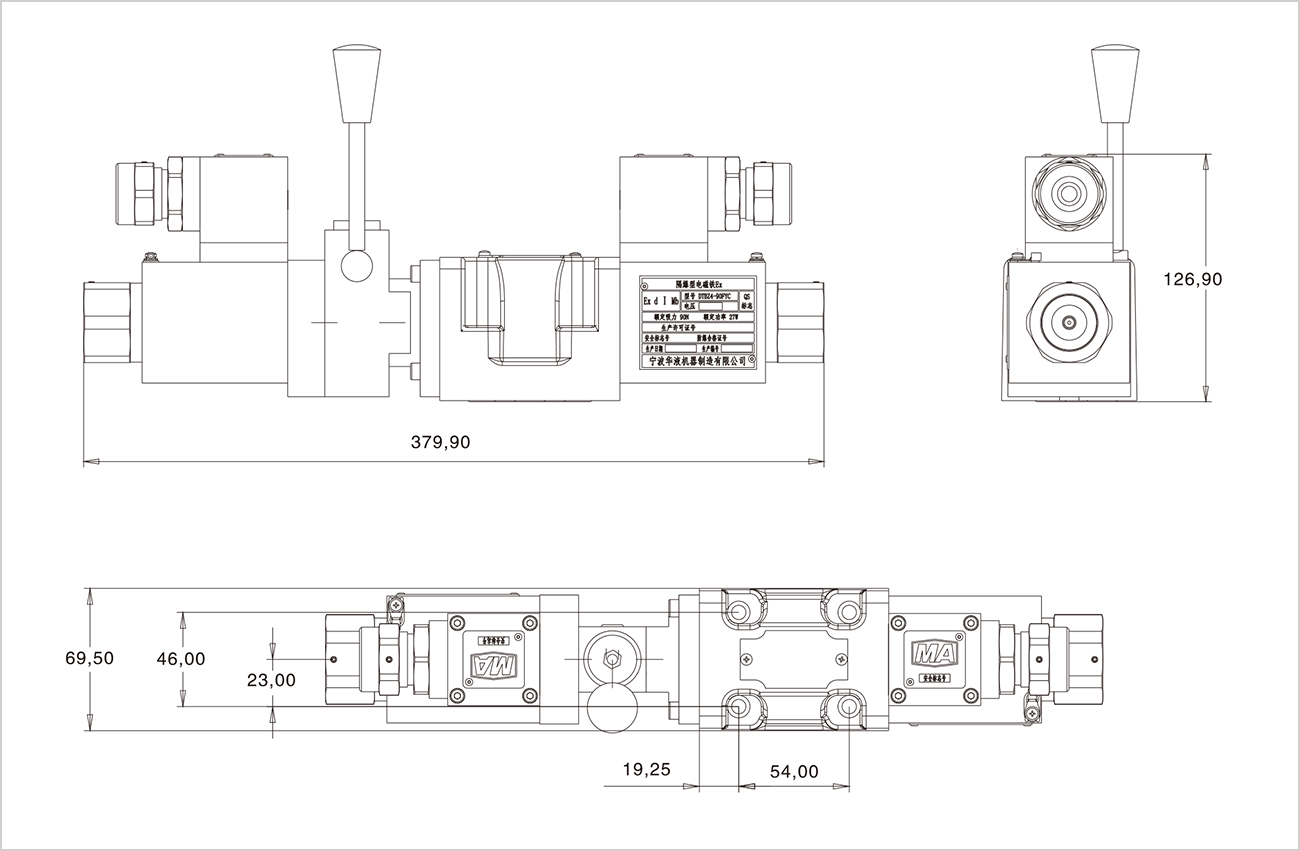

    03 外形尺寸

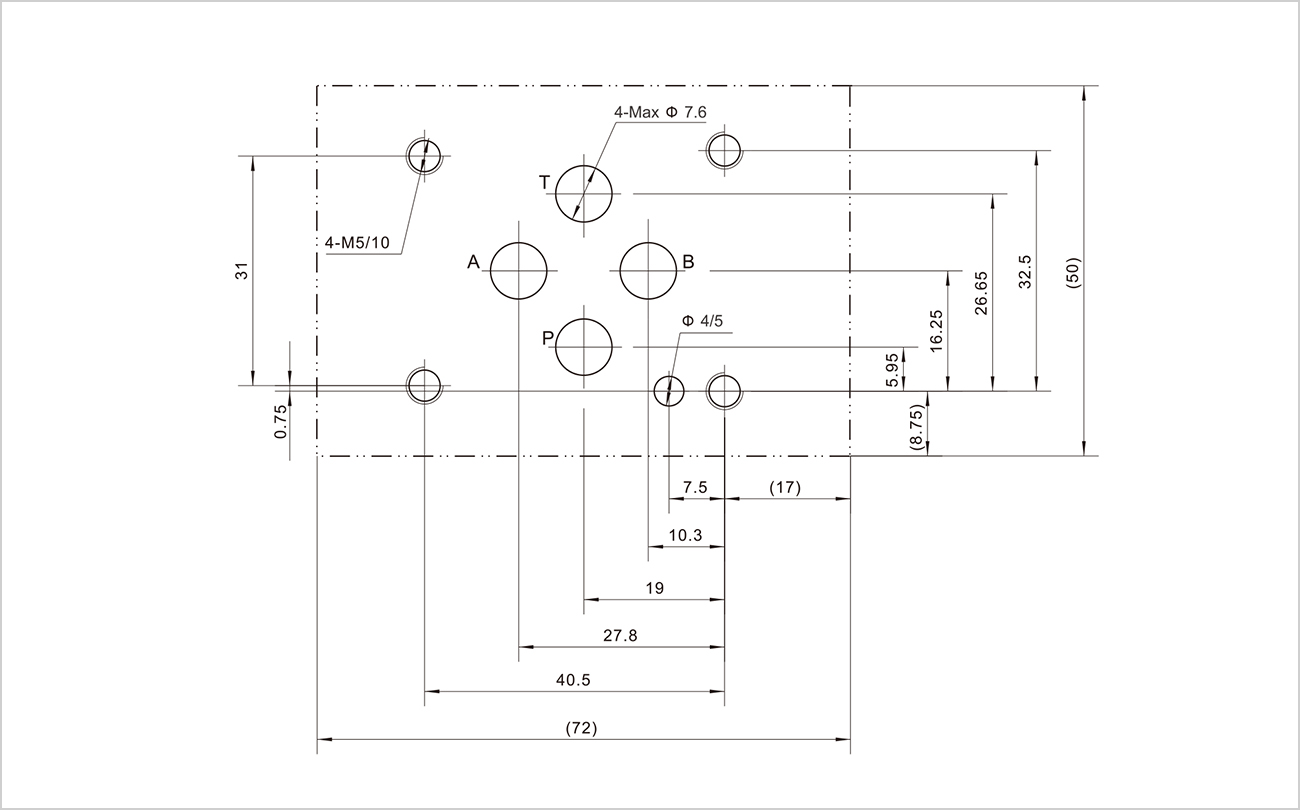

    02 底板尺寸


    安裝螺釘

    規格

    數量

    擰緊扭矩

    M5x45-10.9

    4

    9Nm


    說明事項：
    1、產品可任意安裝，優先考慮水平位置。
    2、安裝螺釘請按樣本中所列參數選用。
    3、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。

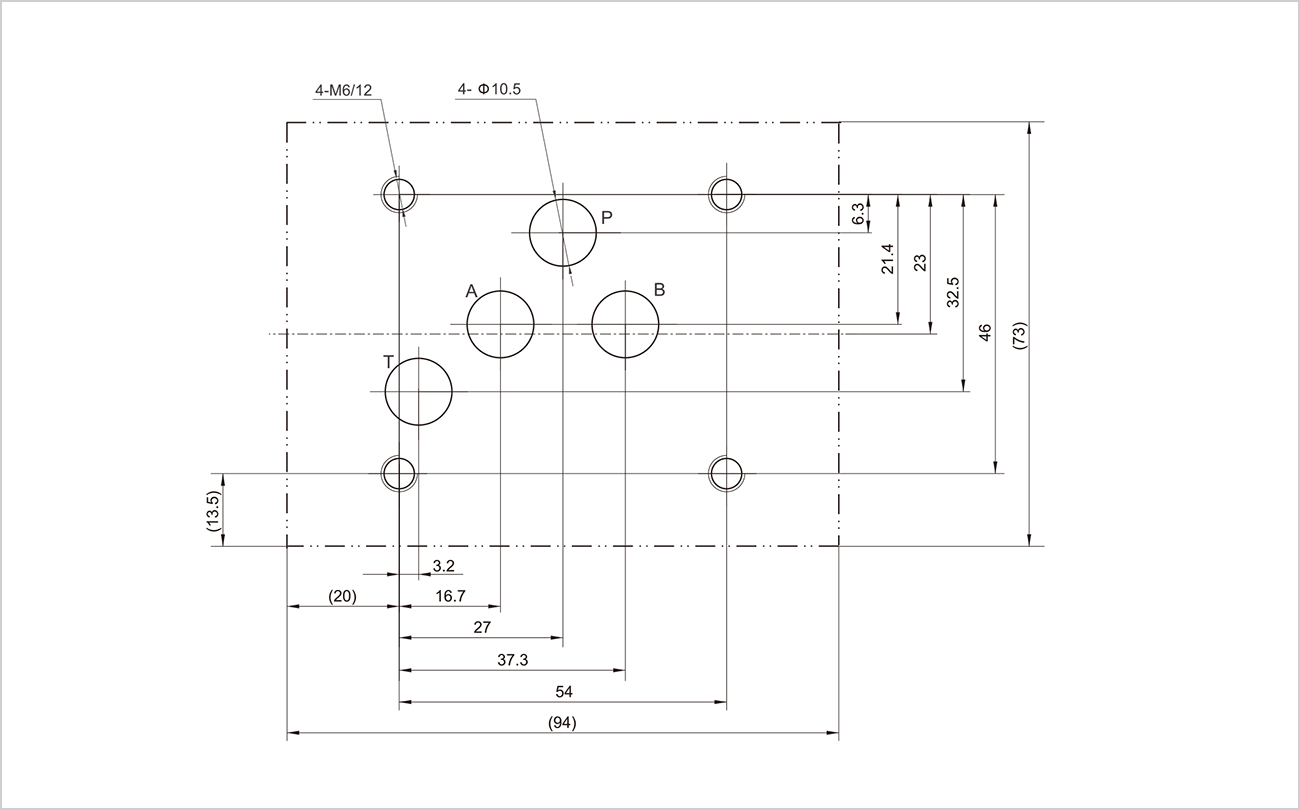

    03 底板尺寸


    安裝螺釘

    規格

    數量

    擰緊扭矩

    M6x40-10.9

    4

    15Nm


    說明事項：
    1、產品可任意安裝，優先考慮水平位置。
    2、安裝螺釘請按樣本中所列參數選用。
    3、與閥連接的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm。
