3位3通分流閥

用法：
3通分流閥可將流量分流至兩個2個出油口。

運用：
P口連接壓力油口， 油口A和B連接至需要分流的回路中。
當手柄處于位置1時，分流至油口A；當手柄處于位置2時，分流至油口B；當手柄處于中位時，P,A,B 全部接通。
PDF樣本下載
  • 技術參數

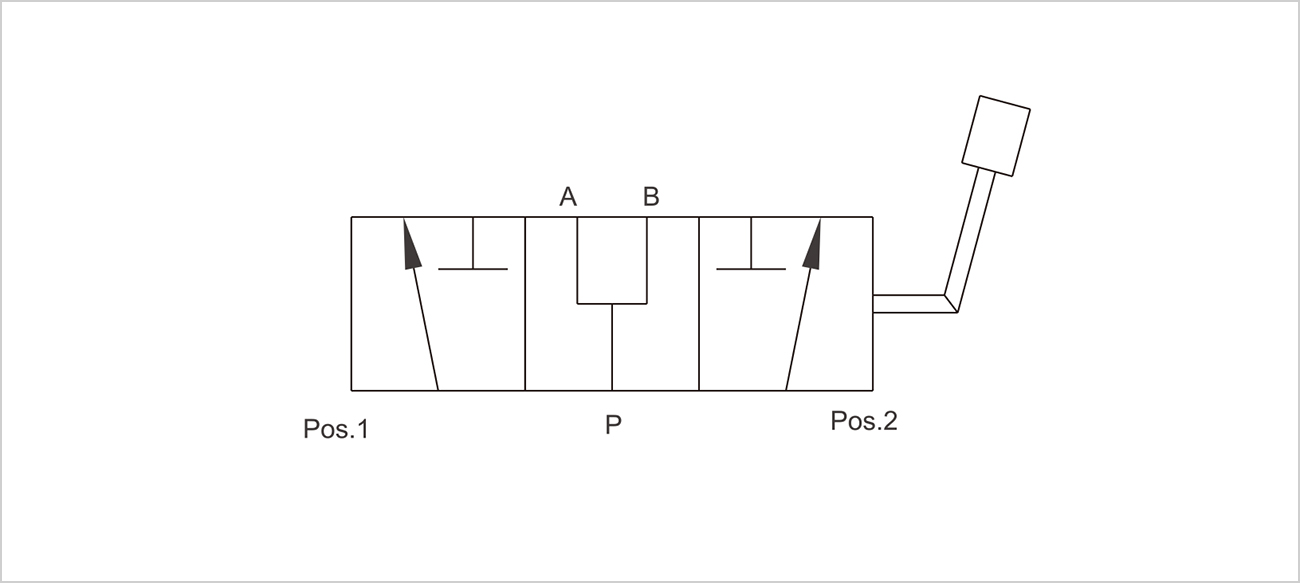

  • 機能符號

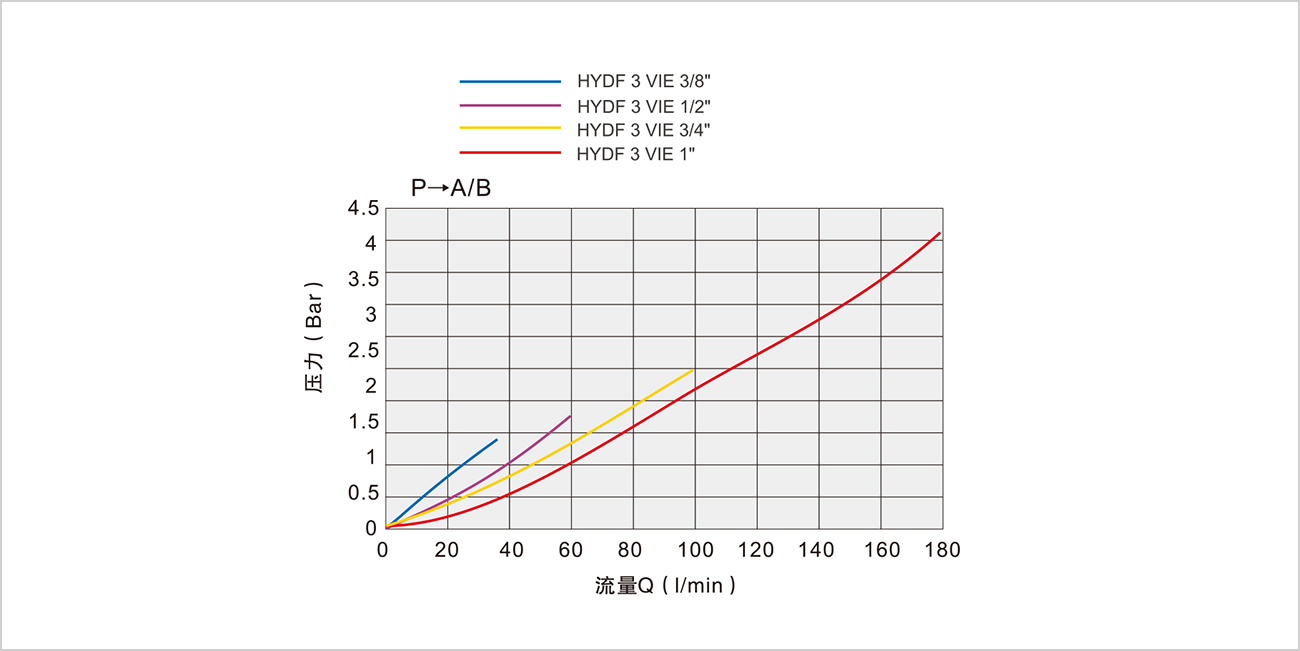

  • 壓降曲線

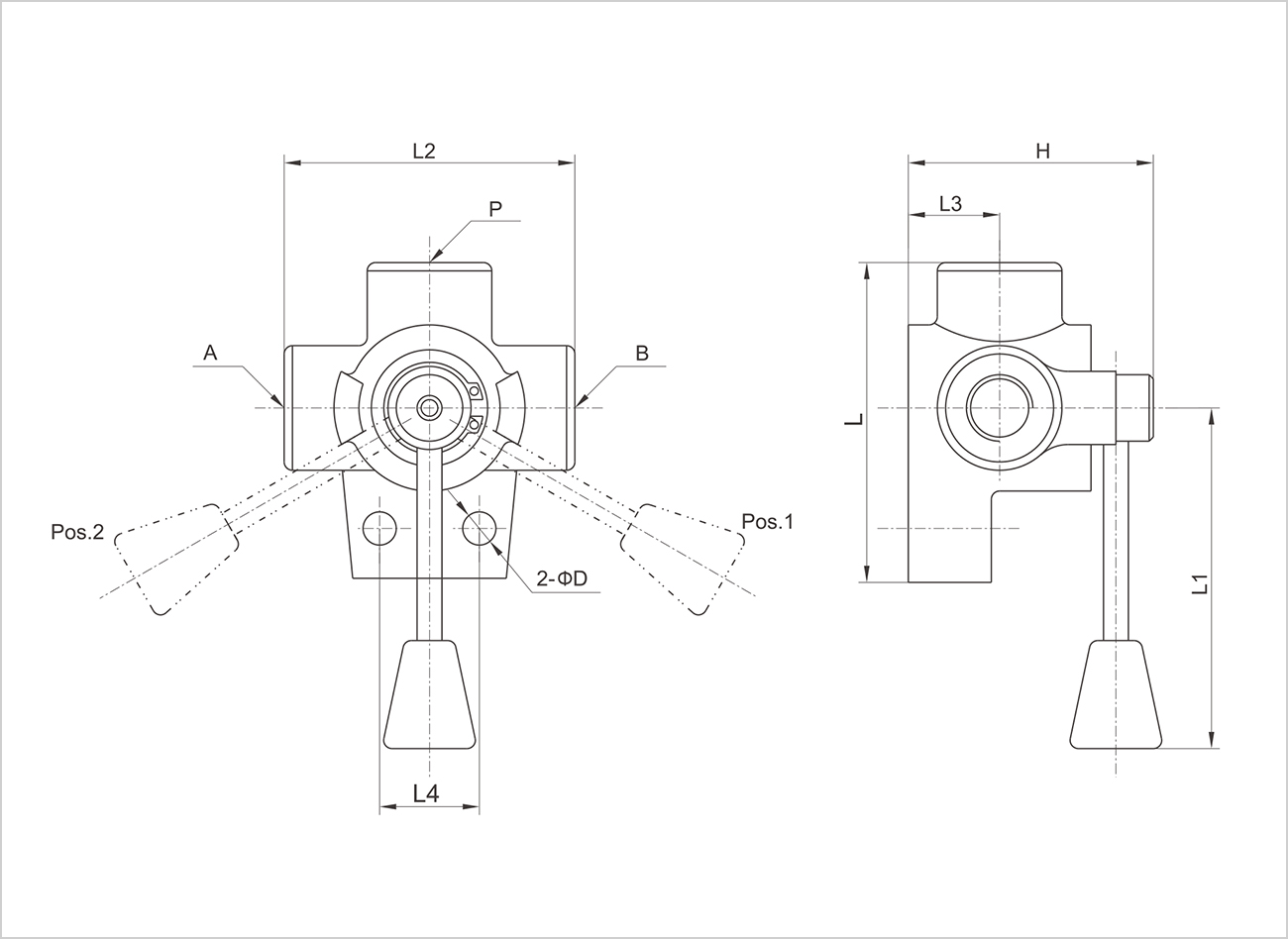

  • 外形尺寸

    • 規格

    3/8”

    1/2”

    3/4”

    1”

    最大流量（L/min）

    35

    60

    100

    180

    最高壓力（Bar）

    250



    型號

    A/B/P

    L

    L1

    L2

    L3

    L4

    D

    H

    HYDF 3VIE3/8”

    G 3/8”

    76

    140

    68

    25

    26

    8.5

    67

    HYDF 3VIE 1/2”

    G 1/2”

    87

    145

    80

    28

    32

    8.5

    70

    HYDF 3VIE 3/4”

    G 3/4”

    103

    150

    94

    30

    32

    11

    78

    HYDF 3VIE 1”

    G 1”

    105

    152

    98

    30

    32

    11

    82
