帶先導單向的雙向交叉溢流閥

使用和操作方法：
此閥由一個雙向先導單向閥和一個雙向交叉溢流閥組成。此閥能確保執行元件定位在同一個位置，防止進油口壓力流向執行元件。

應用：
連接V1和V2到壓力流，連接C1和C2到執行元件。
PDF樣本下載
  • 技術參數

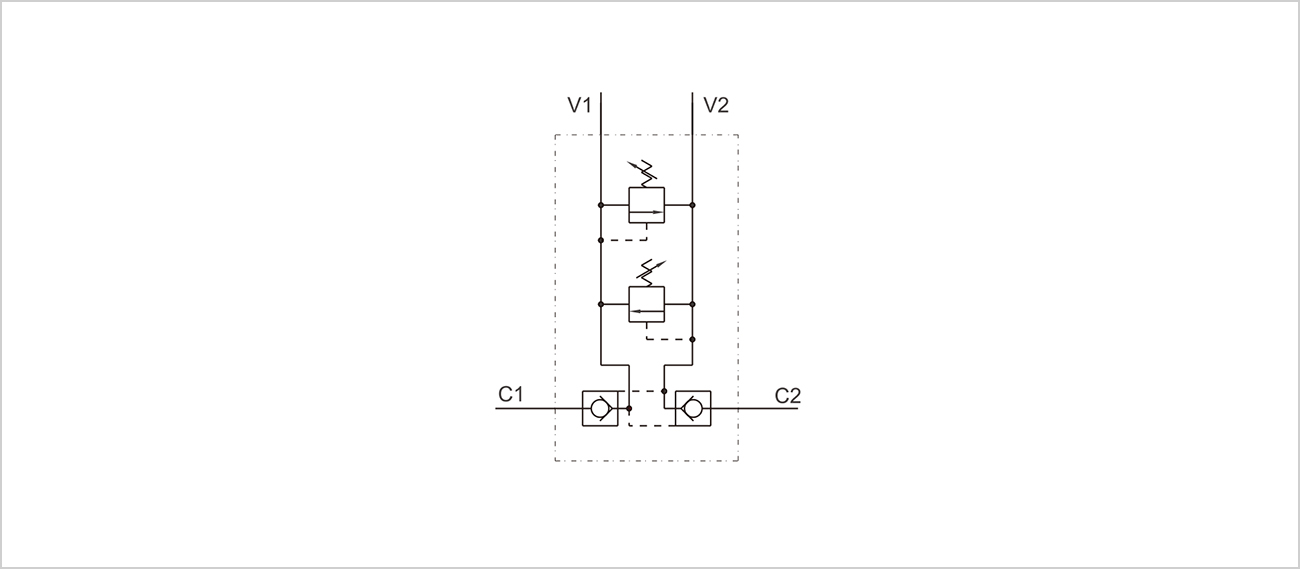

  • 機能符號

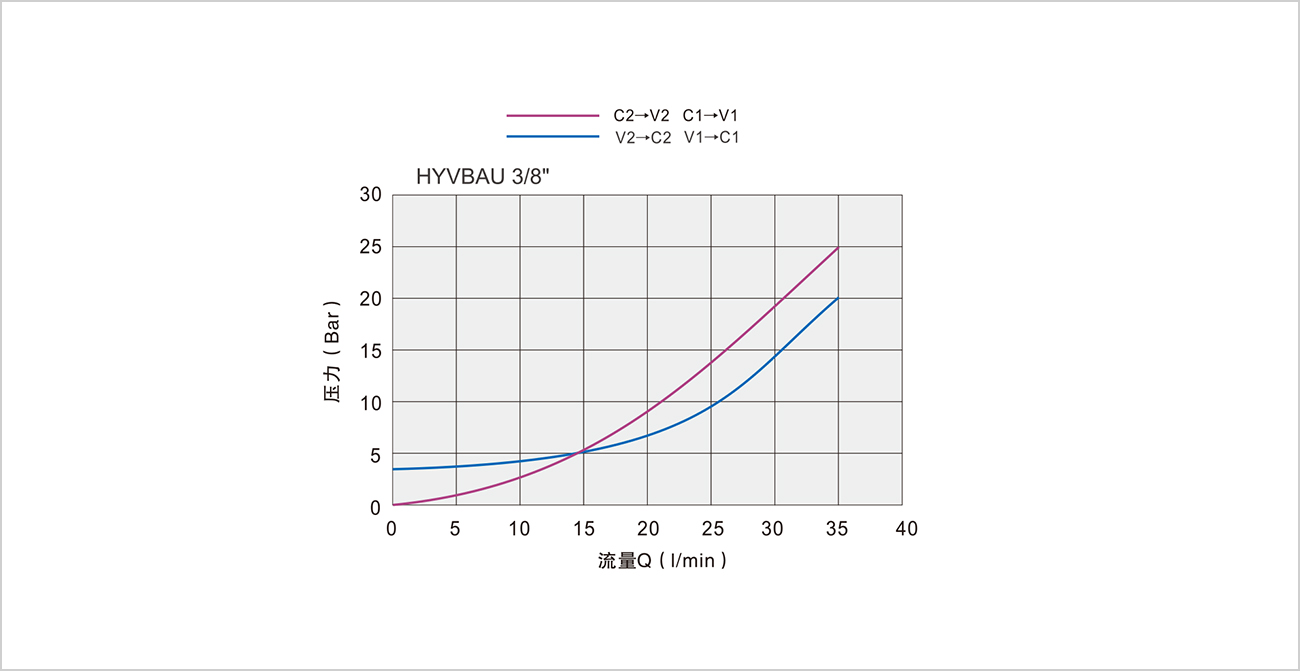

  • 壓降曲線

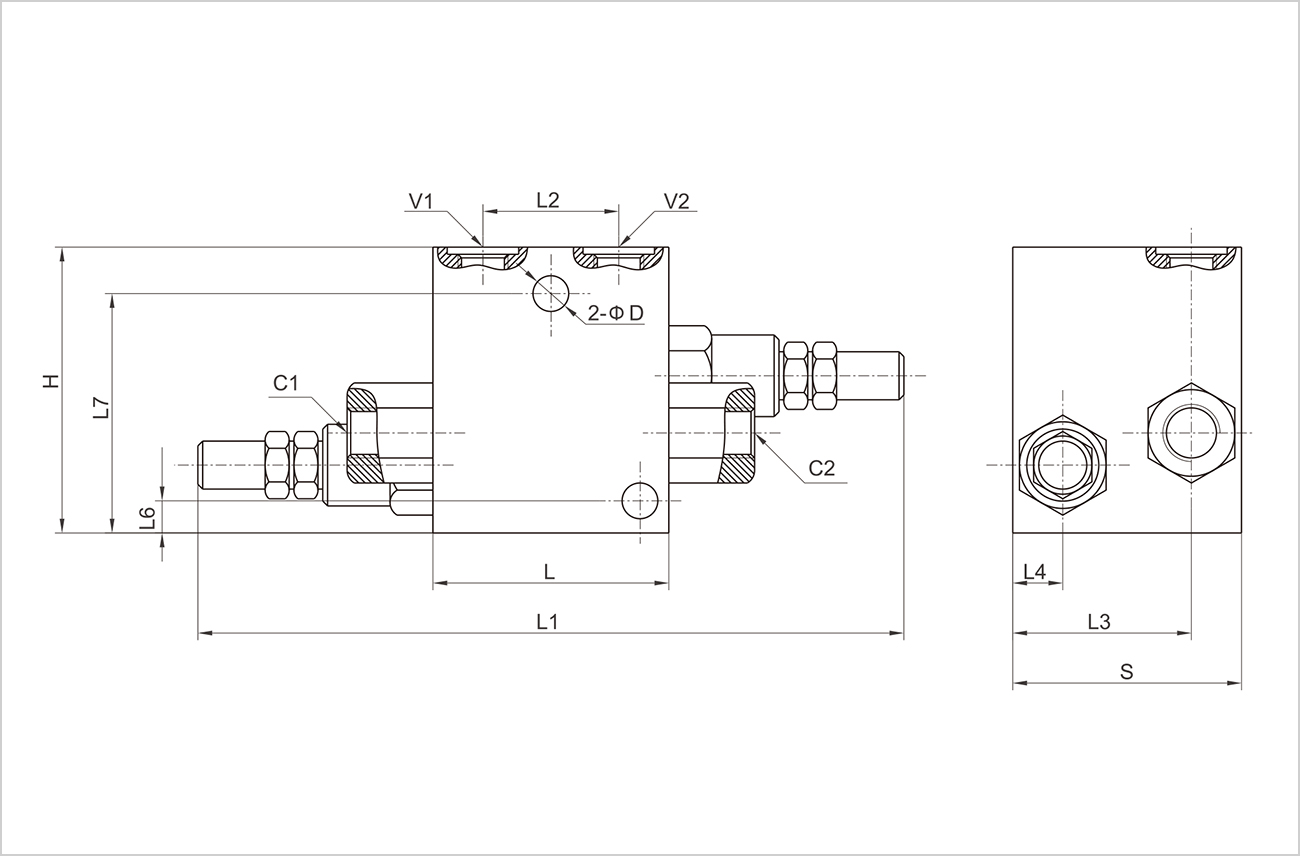

  • 外形尺寸

    • 規格

    3/8”

    最大流量（L/min）

    35


    彈簧


    設定范圍（Bar)

    10-180

    壓升

    （Bar/turn)Q=4L/min

    30

    標準設定（Bar）

    90



    型號

    V1/V2/C1/C2

    L

    L1

    L2

    L3

    L4

    L5

    L6

    L7

    D

    H

    S

    HYVBAU 3/8”

    G3/8”

    70

    194

    39

    45

    15

    7

    6.5

    71.5

    8.5

    80

    60
