用于丹佛斯馬達（OMS-OMP/OMR-OMT）的法蘭式雙向交叉溢流閥

使用和操作方法：
此法蘭式雙向交叉溢流閥2由兩個帶交叉油箱的溢流閥組成，此閥用于阻斷壓力，使得一個執行元件或液壓馬達的兩個油口壓力達到某個設定值。理論上它能提供突然的壓力抖動的保護，也能調節一個液壓電路的兩個油口的不同壓力。直接法蘭理論上是為OMS, OMP-OMR和OMT型丹佛斯馬達配置，安全性能最高，壓降很低，可固定安裝。

應用：
法蘭M1和M2直接連接到馬達，連接油口V1和V2到壓力。
PDF樣本下載
  • 技術參數

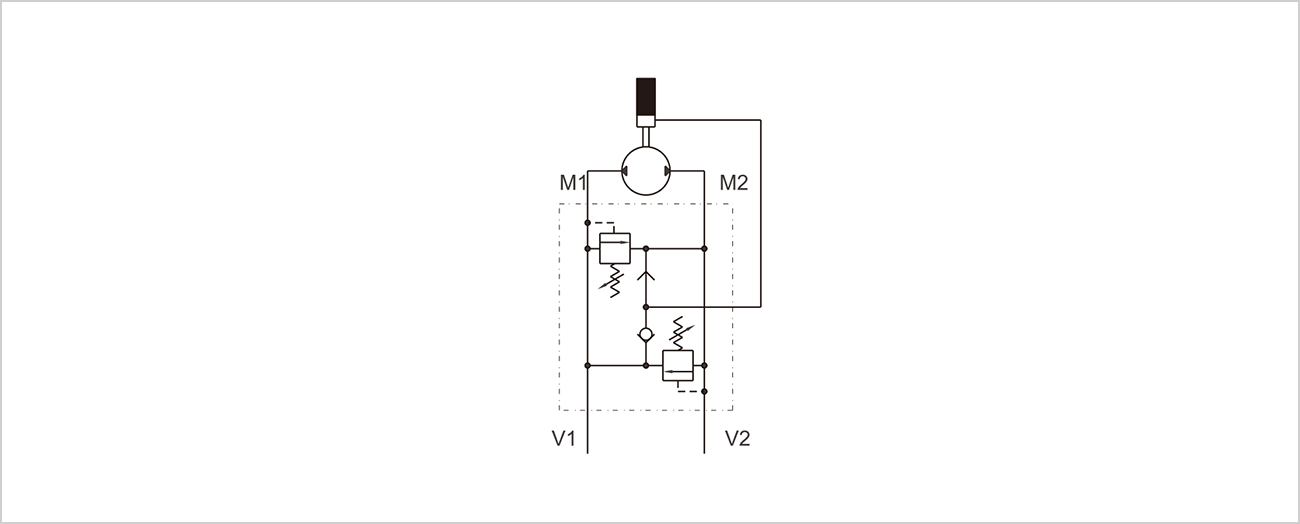

  • 機能符號

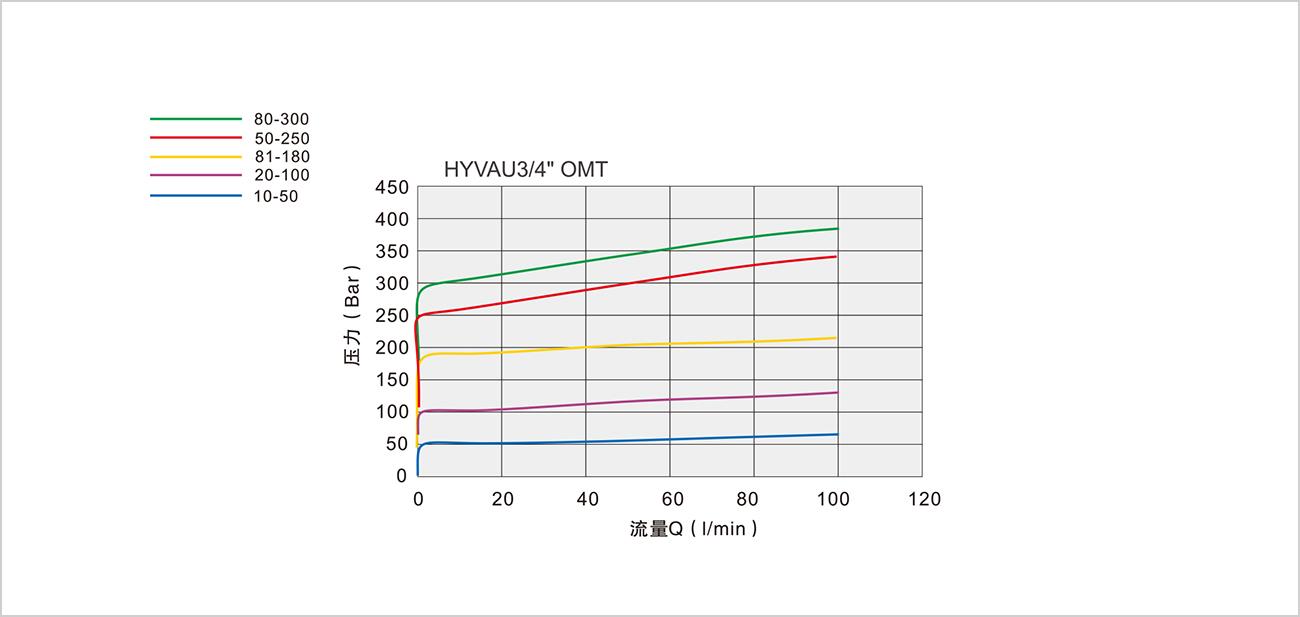

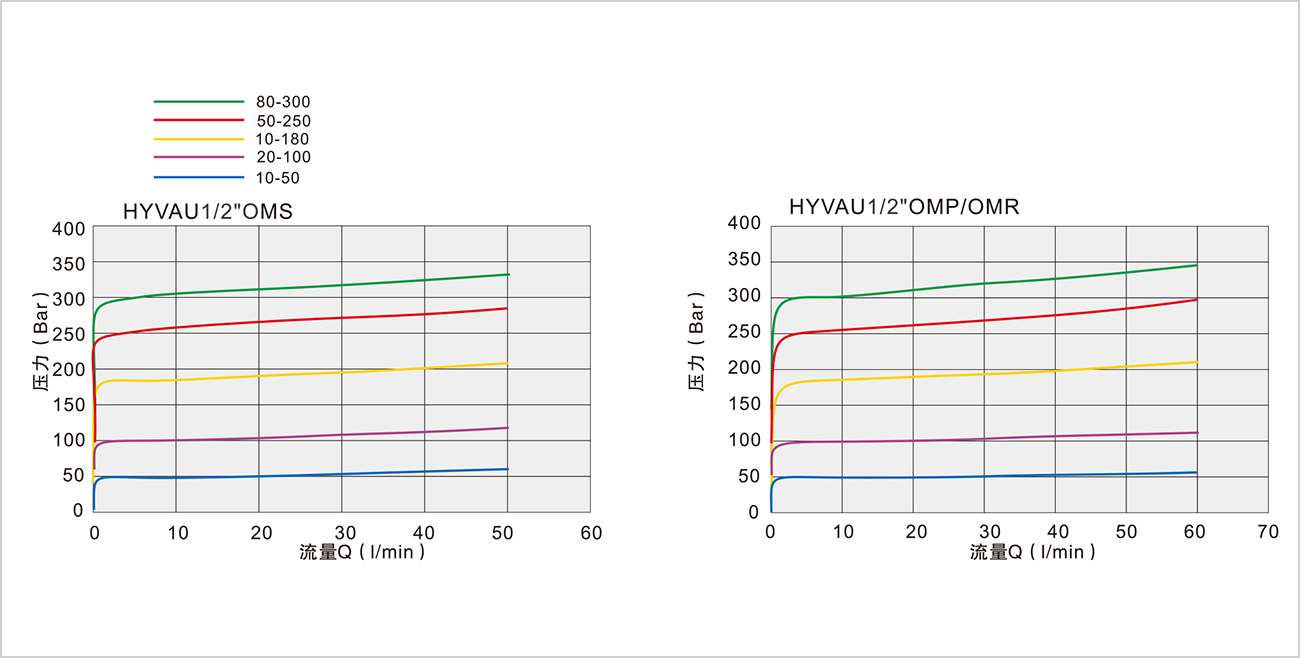

  • 壓降曲線

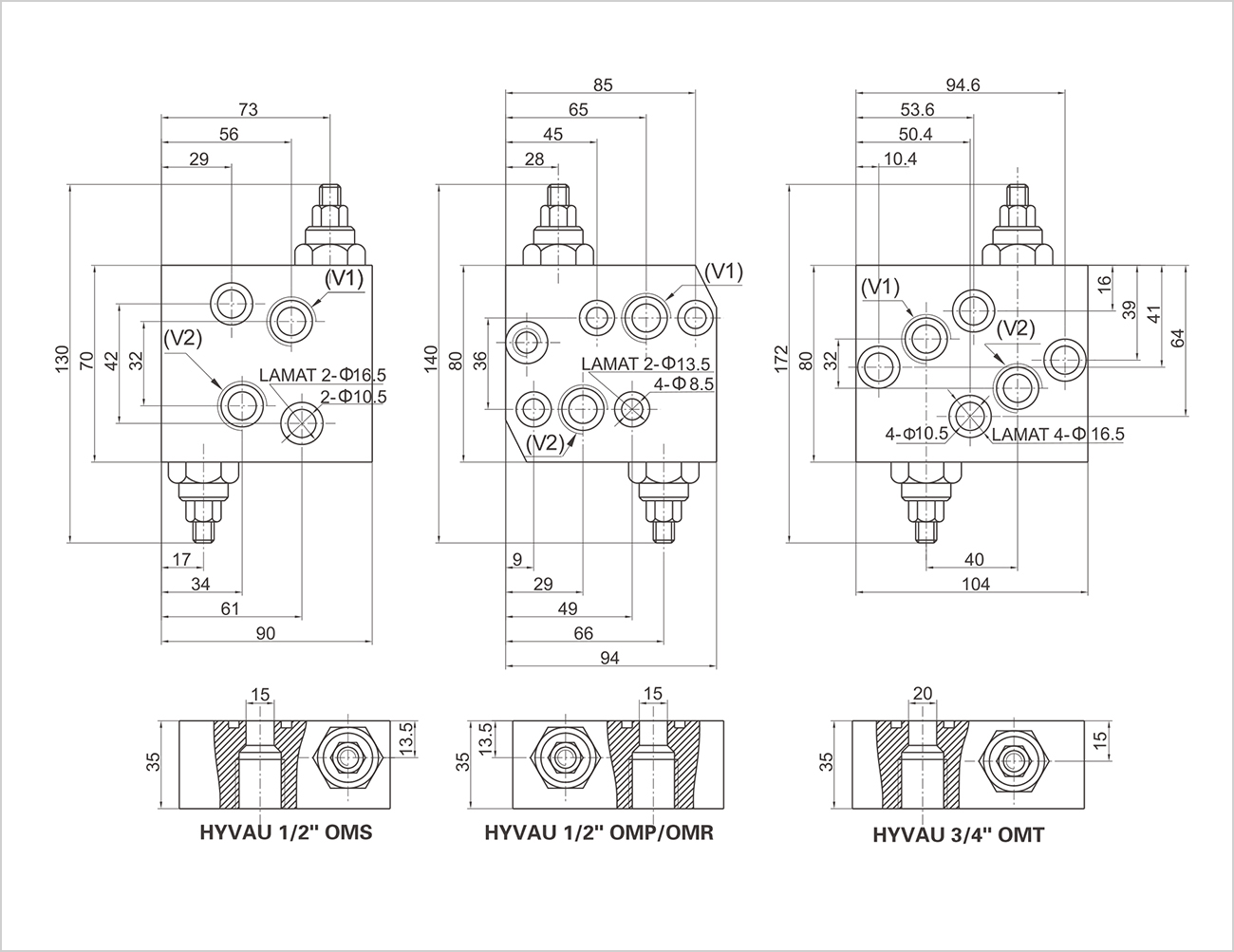

  • 外形尺寸

    • 規格

    1/2”O(jiān)MS

    1/2”O(jiān)MS/OMR

    3/4”O(jiān)MT

    最大流量（L/min）

    50

    60

    100


    彈簧

    設定范圍（Bar)

    10-50*

    20-100

    10-180 Standard

    50-250

    80-300

    壓升

    （Bar/turn)Q=4L/min

    7

    12

    30

    45

    50

    標準設定（Bar）

    30

    75

    90

    130

    150

    ★ 設定范圍小于70Bar Q=12L/min




    型號

    V1/V2

    HYVAU 1/2”O(jiān)MS

    G3/8”

    HYVAU 1/2”O(jiān)MP/OMR

    G1/2”

    HYVAU 3/4”O(jiān)MT

    G1/2”
