手動換向閥

手動換向閥是依靠手動杠桿的作用力驅動閥芯運動來實現油路通斷或切換的方向控制閥。
手動換向閥在液壓系統中所起的作用與電磁換向閥相同。操作簡便，工作可靠，又無需電力。
PDF樣本下載
  • 技術參數

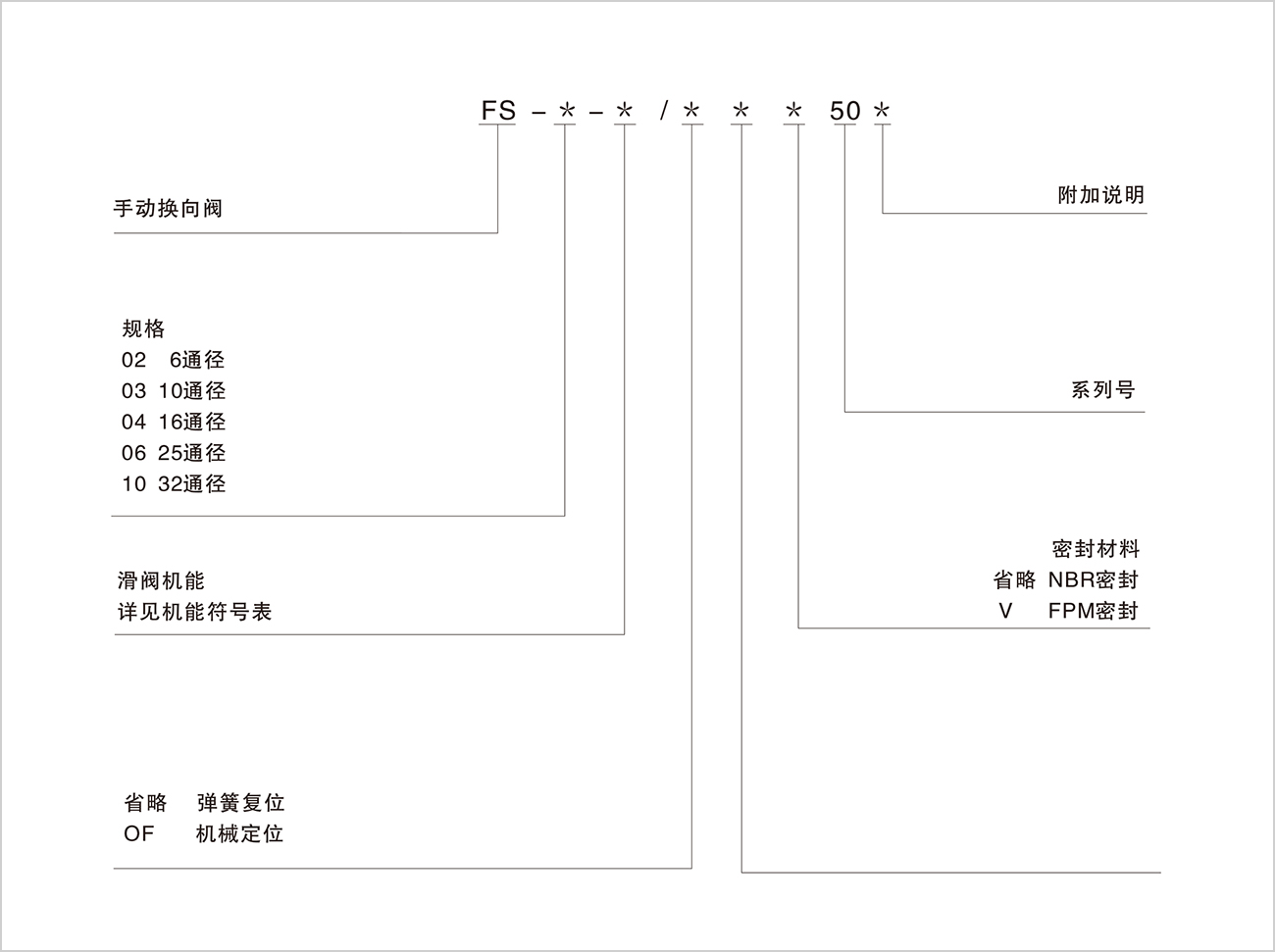

  • 型號說明

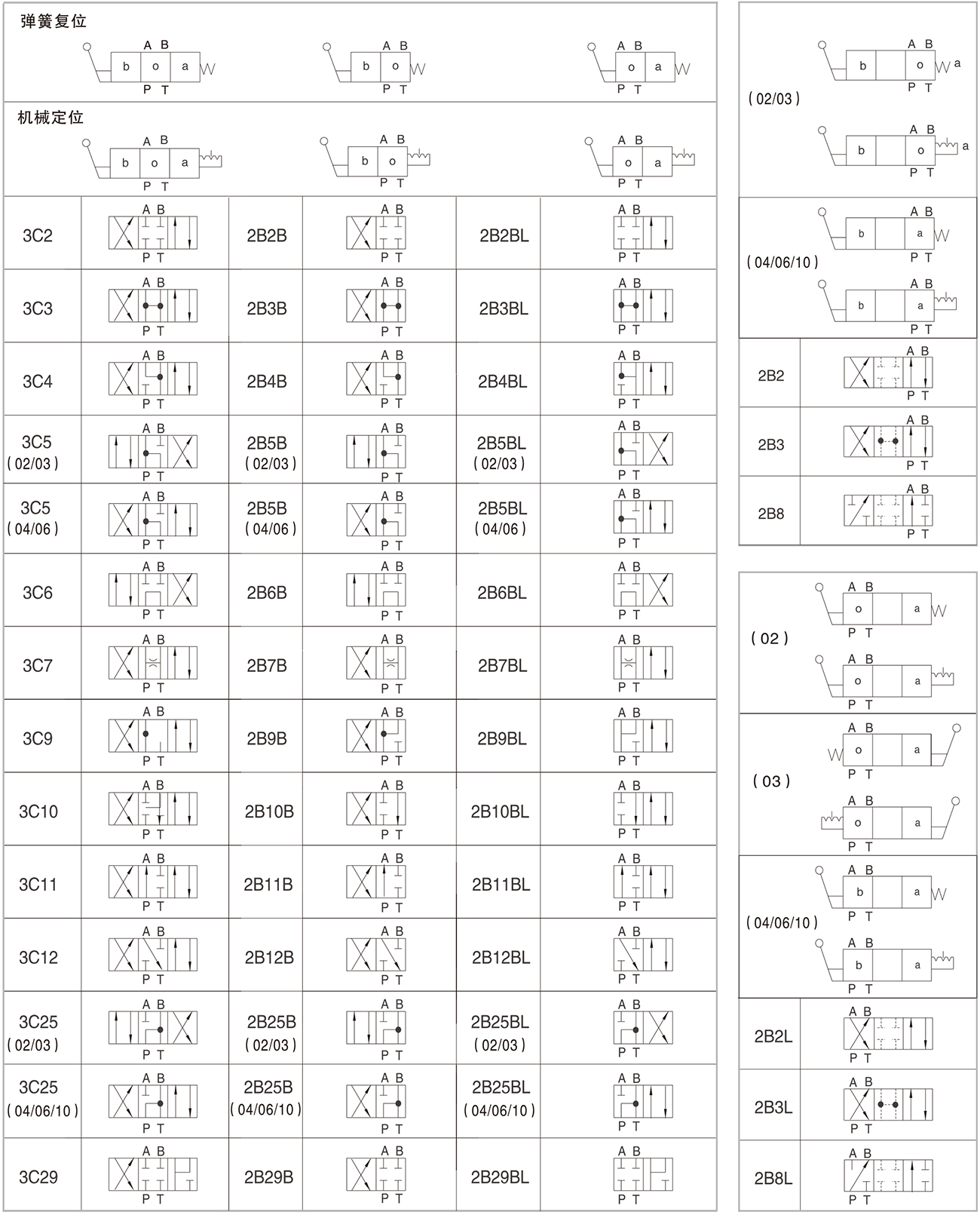

  • 機能符號

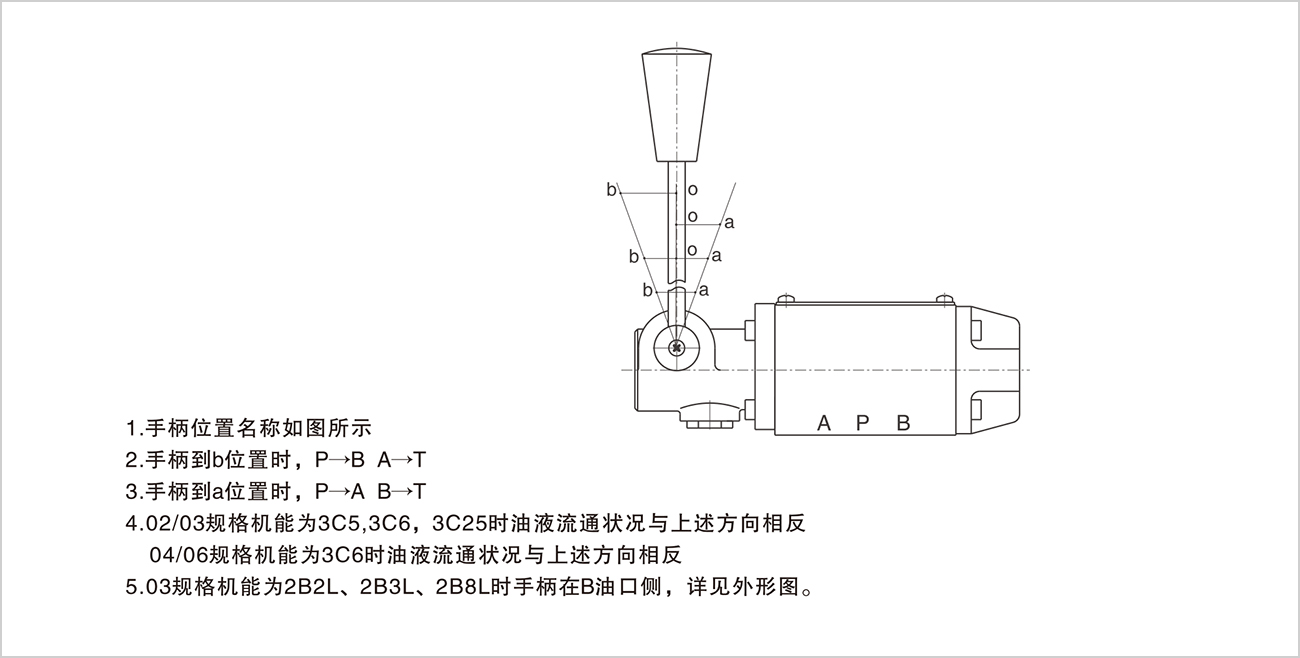

  • 手柄位置與油液流通方向關系
  • 特性曲線
  • 工作極限
  • 外形尺寸
  • 底板尺寸

    • 規格

    02

    03

    04

    06

    10

    最高工作壓力 （MPa）

    油口P、A、B

    31.5

    油口T

    10

    最大流量                     （L/min）

    60

    100

    300

    450

    1100

    工作介質

    礦物質液壓油；磷酸酯液壓油

    介質溫度范圍                 （ ℃）

    -20~70

    介質粘度范圍                （mm2/s）

    2.8~380

    污染度

    油液最高允許污染度按NAS1638第9級，

    推薦過濾器過濾精度最小β10≥75。

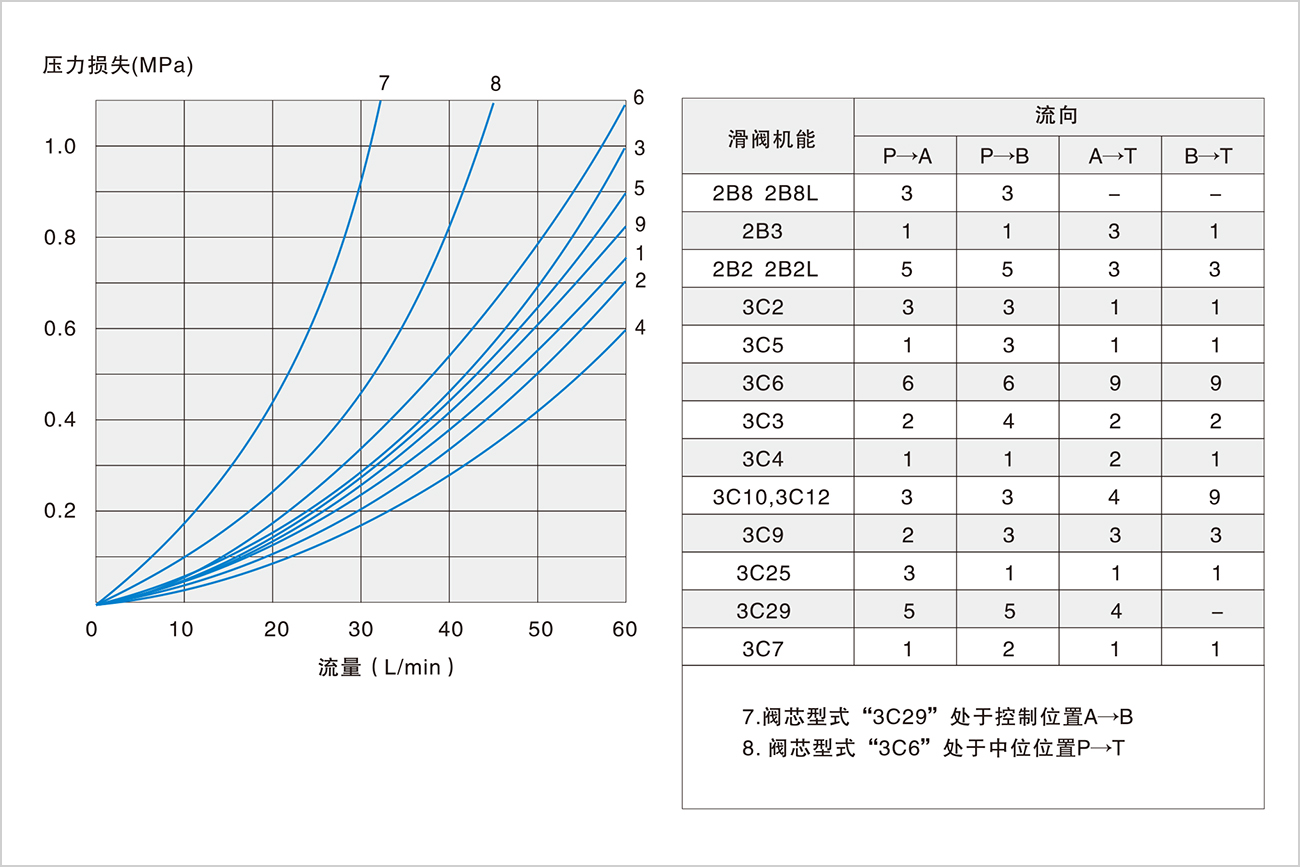

    02規格   特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

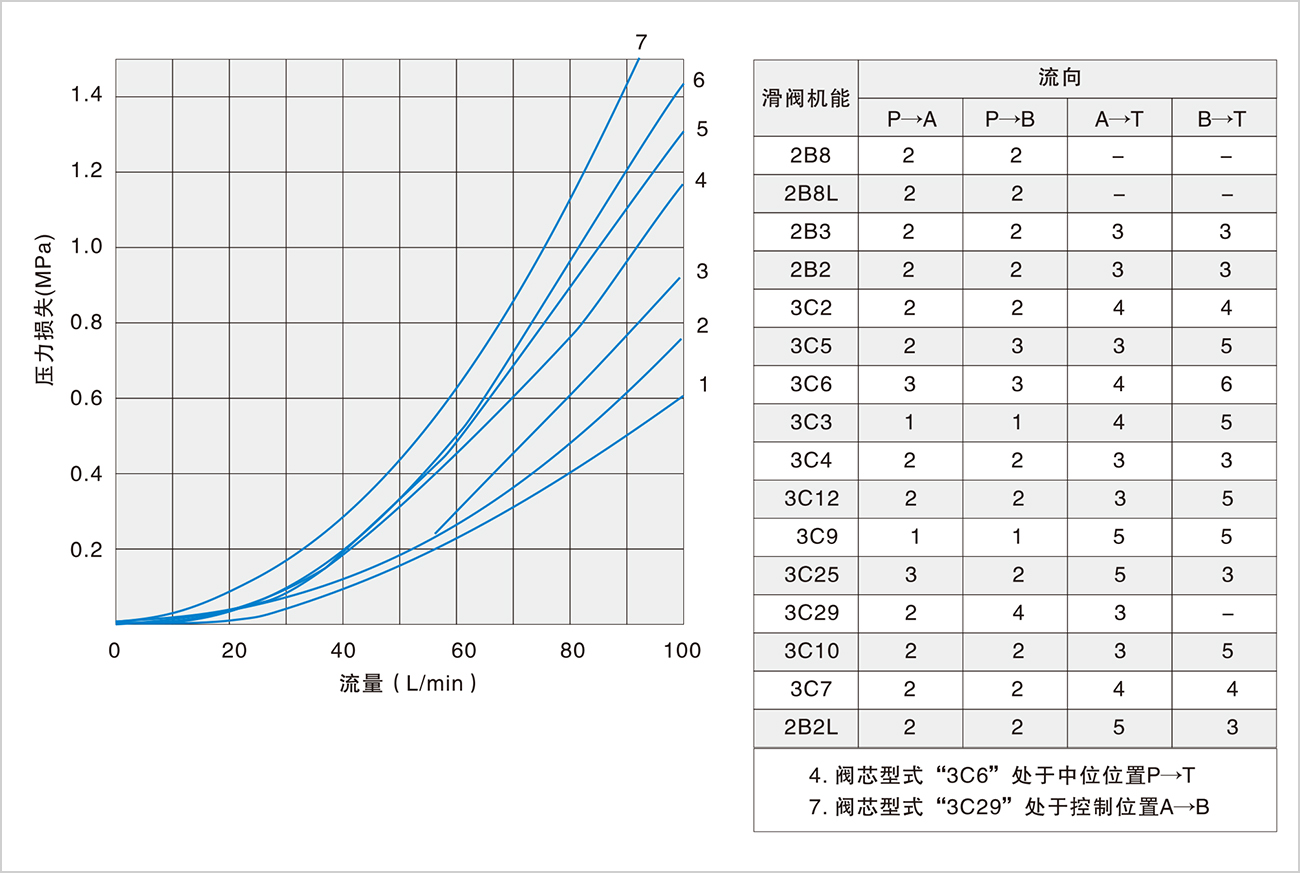

    03規格   特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

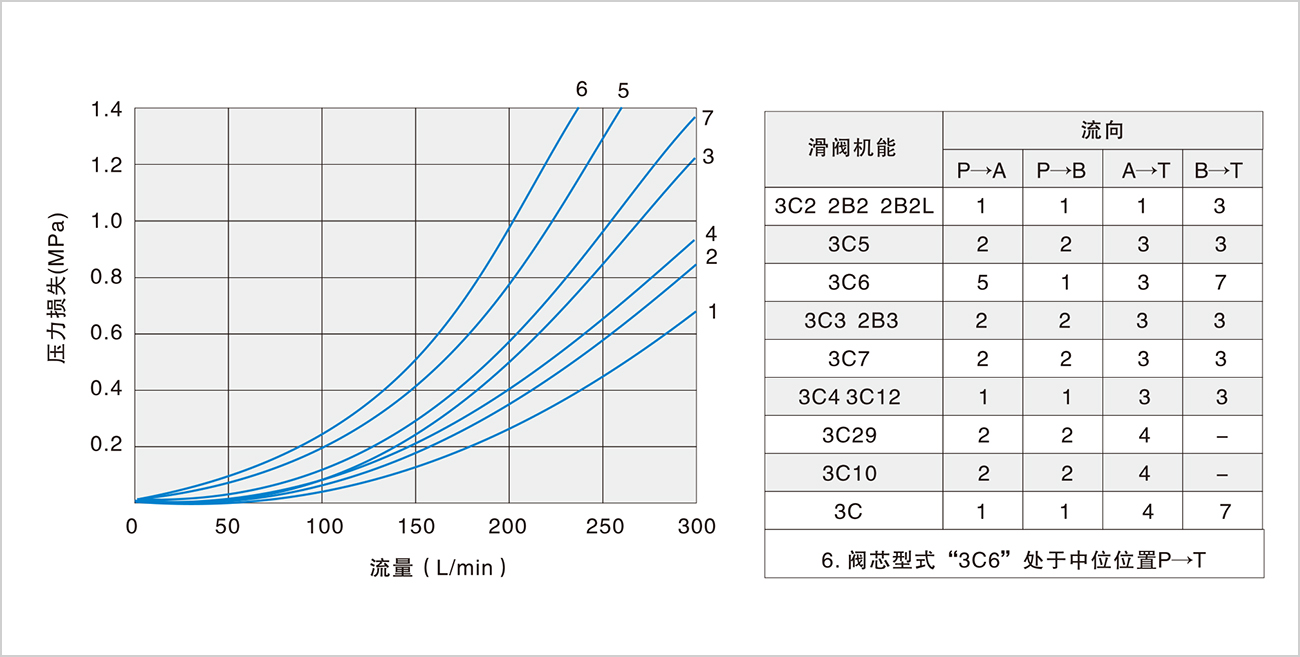

    04規格   特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

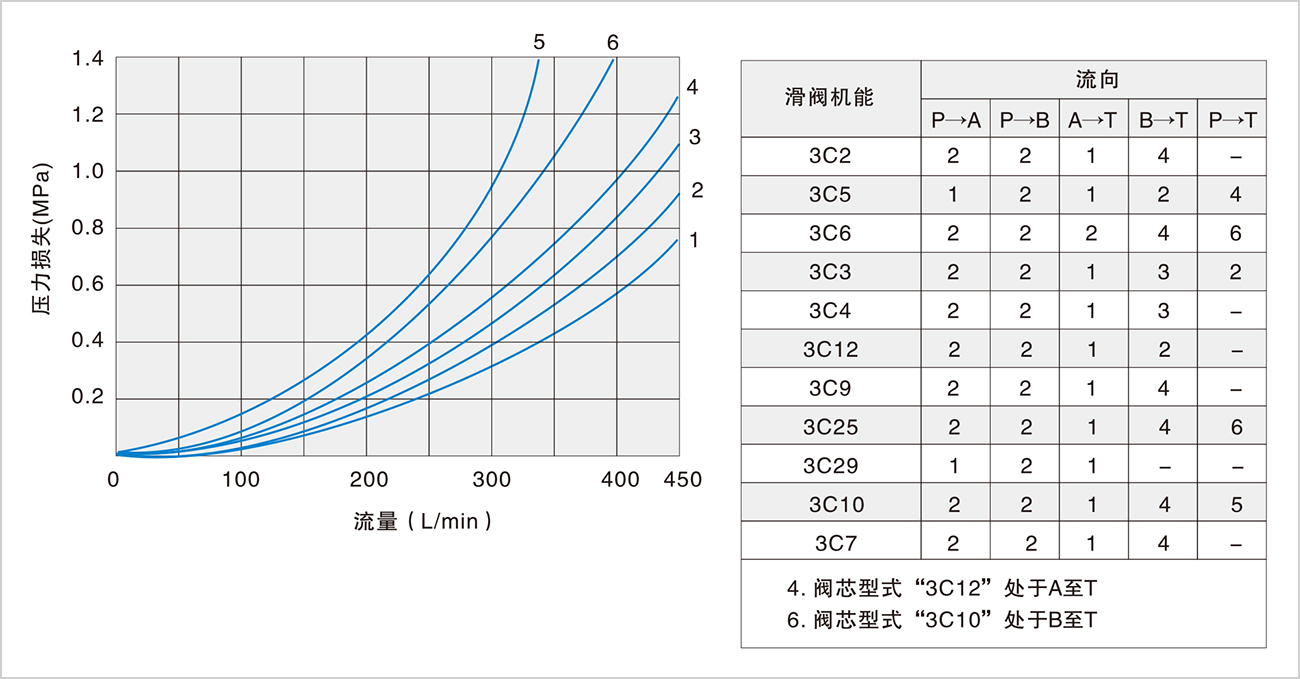

    06規格   特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

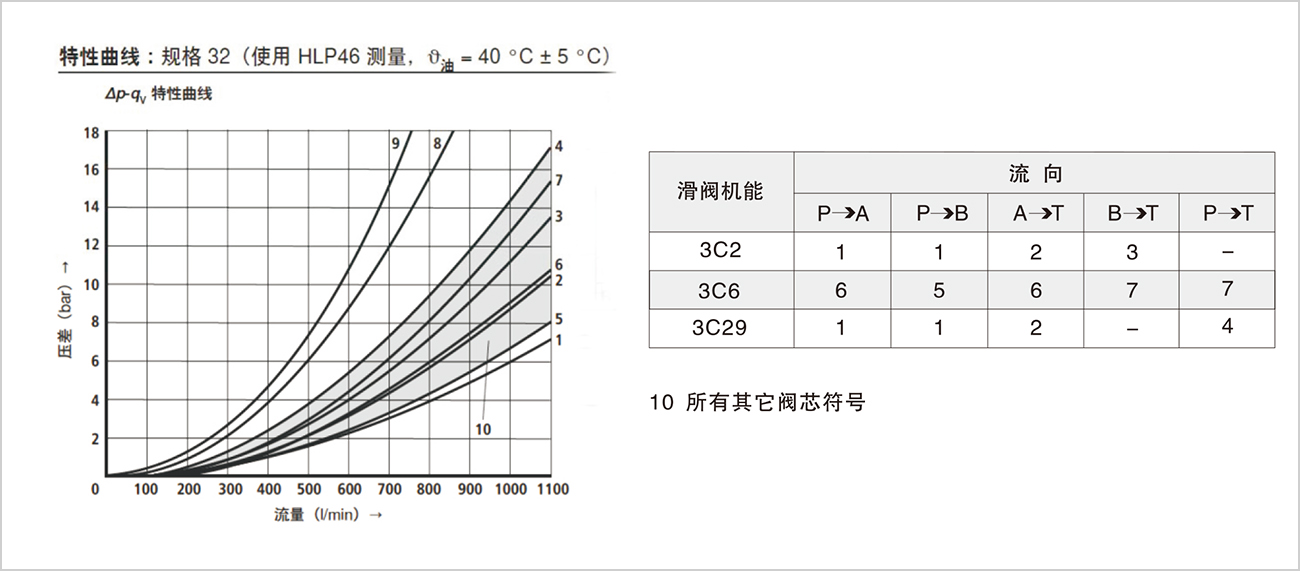

    10規格   特性曲線（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

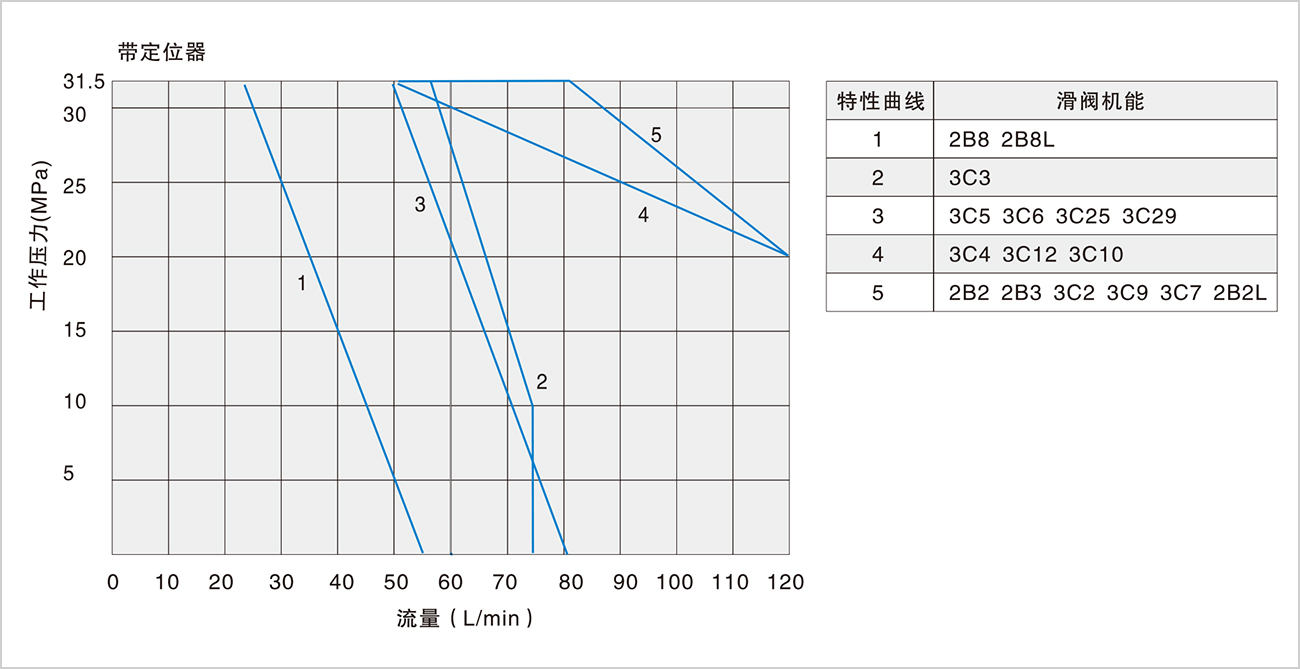

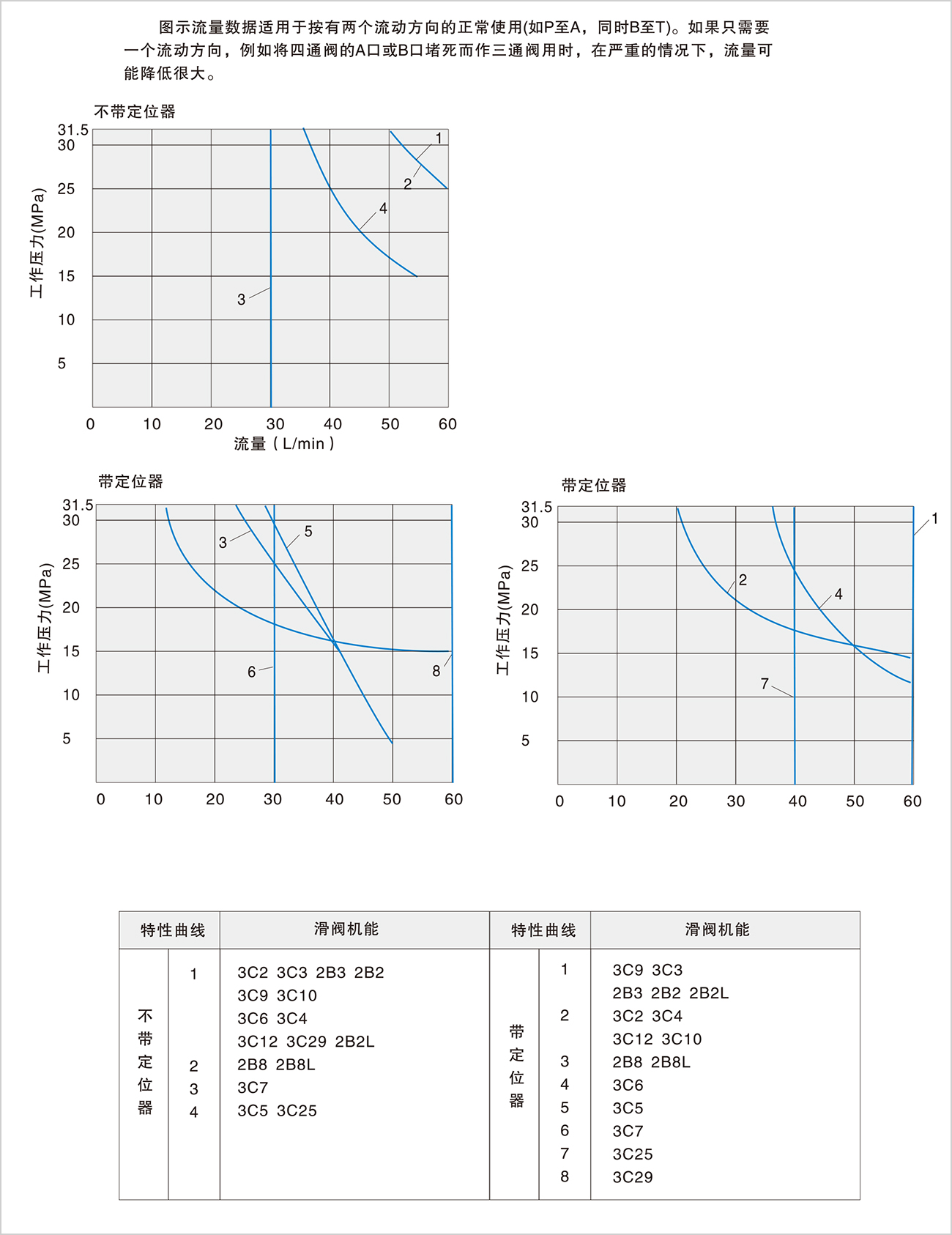

    02規格   工作極限（試驗條件 ：在υ=41mm2/s和t=50℃下測得）

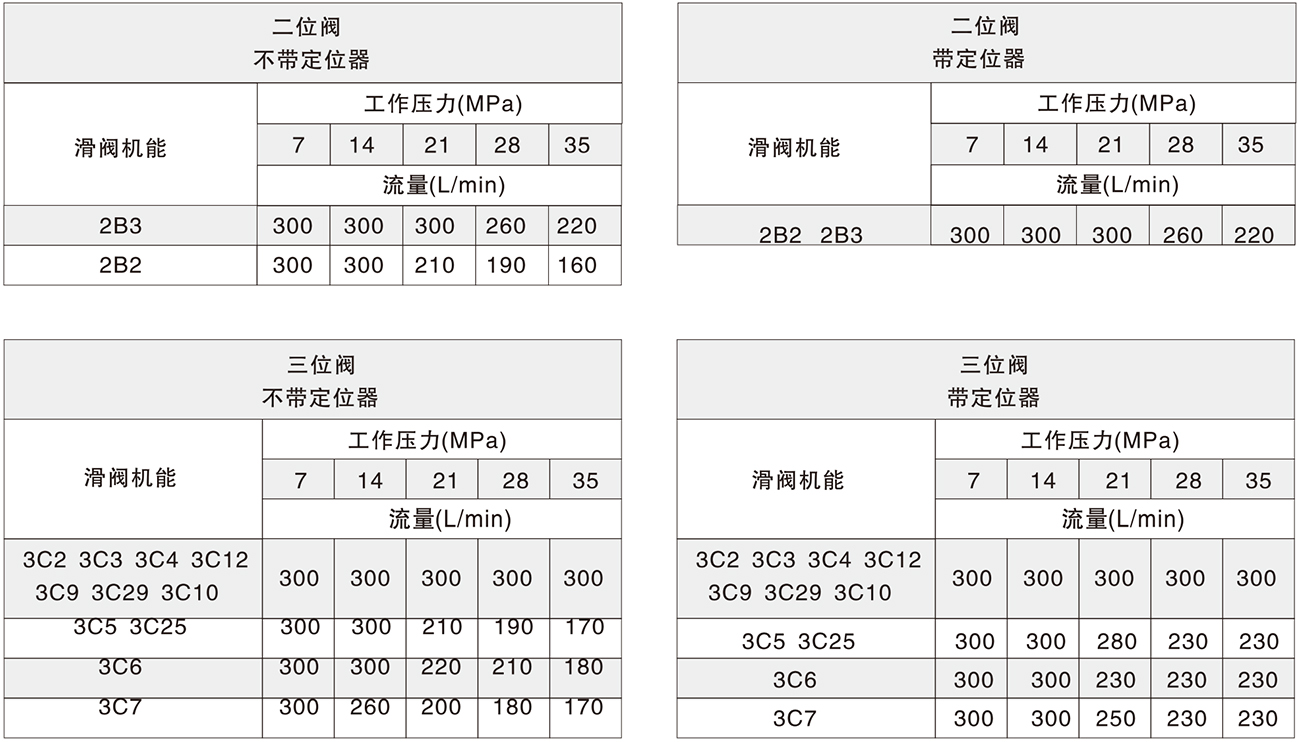

    03規格   工作極限

    04規格   工作極限  (在電磁鐵發熱和欠電壓10％且回油箱無負載的情況下測得)

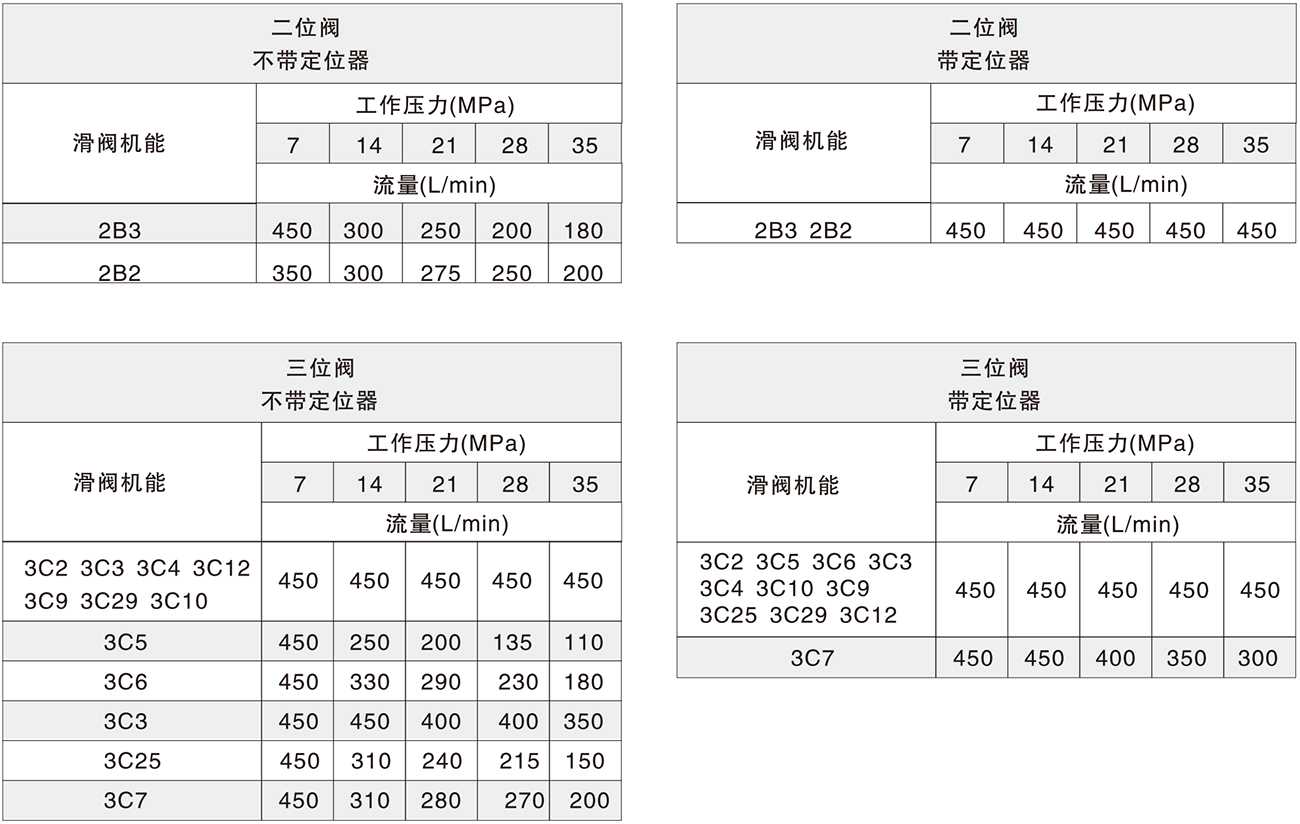

    06規格   工作極限  (在電磁鐵發熱和欠電壓10％且回油箱無負載的情況下測得)

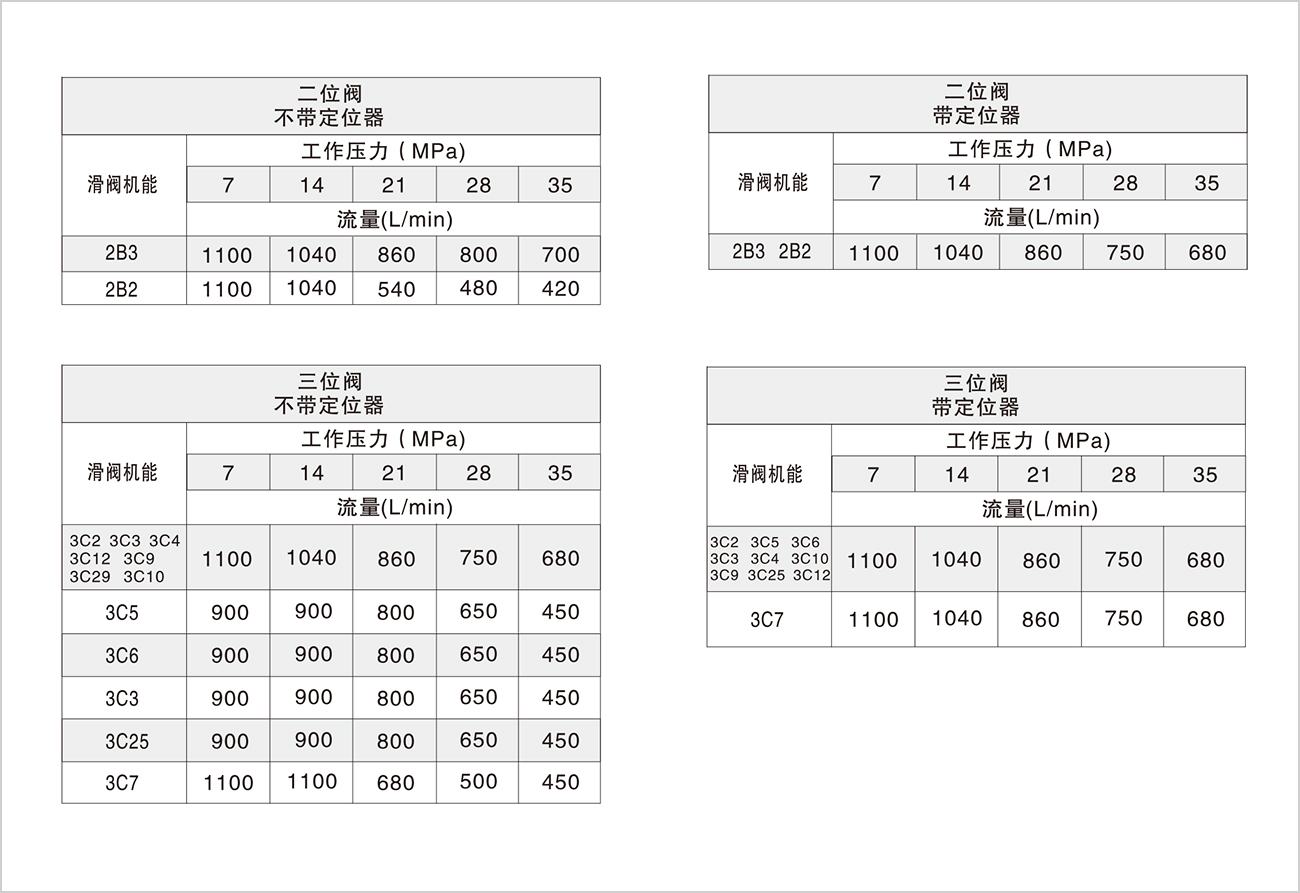

    10規格   工作極限  (在電磁鐵發熱和欠電壓10％且回油箱無負載的情況下測得)

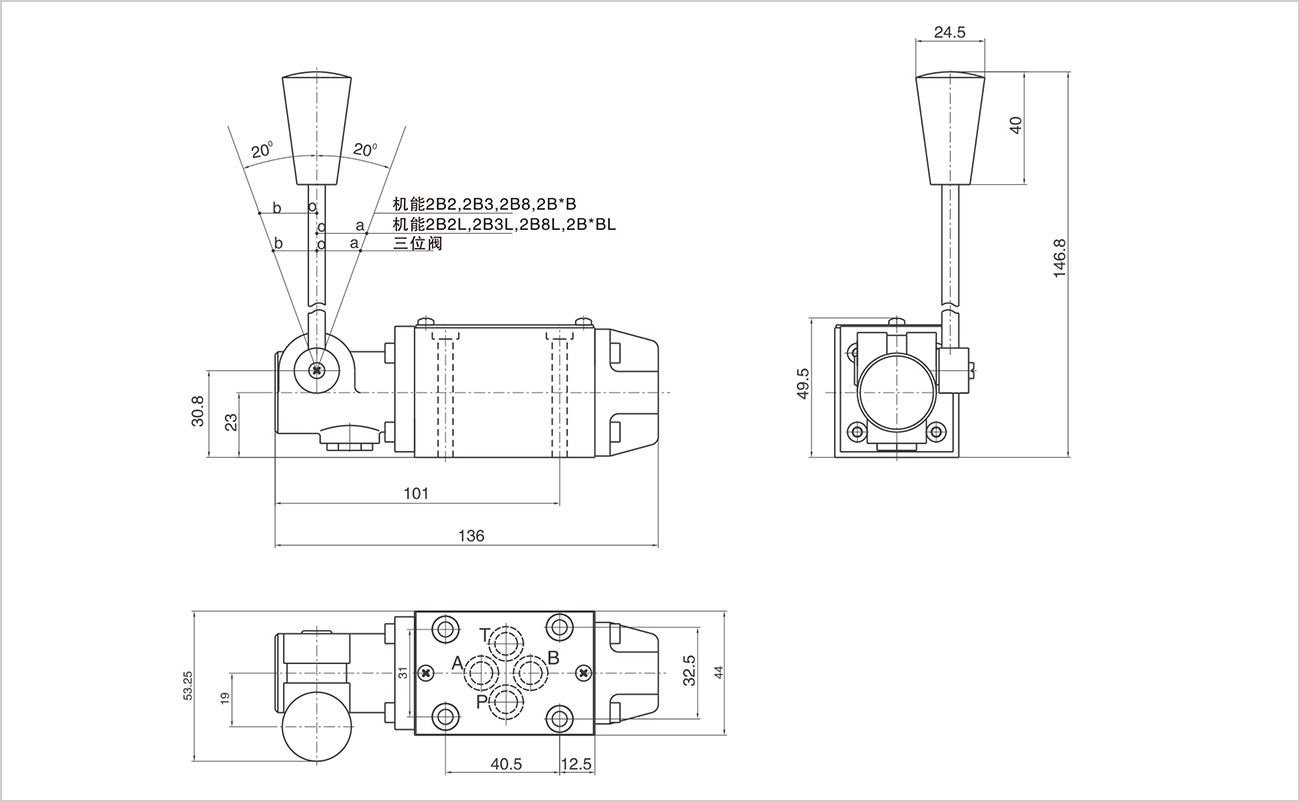

    02 外形尺寸

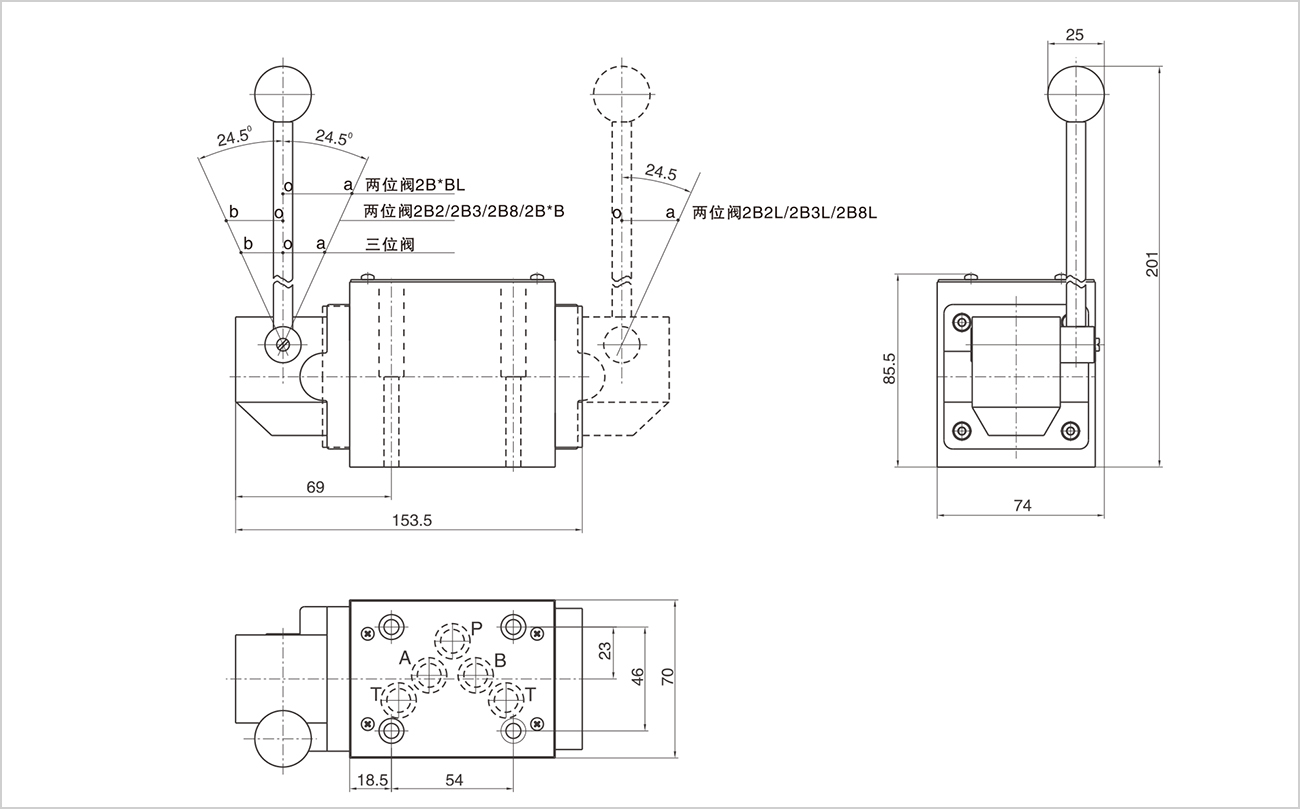

    03 彈簧式外形尺寸

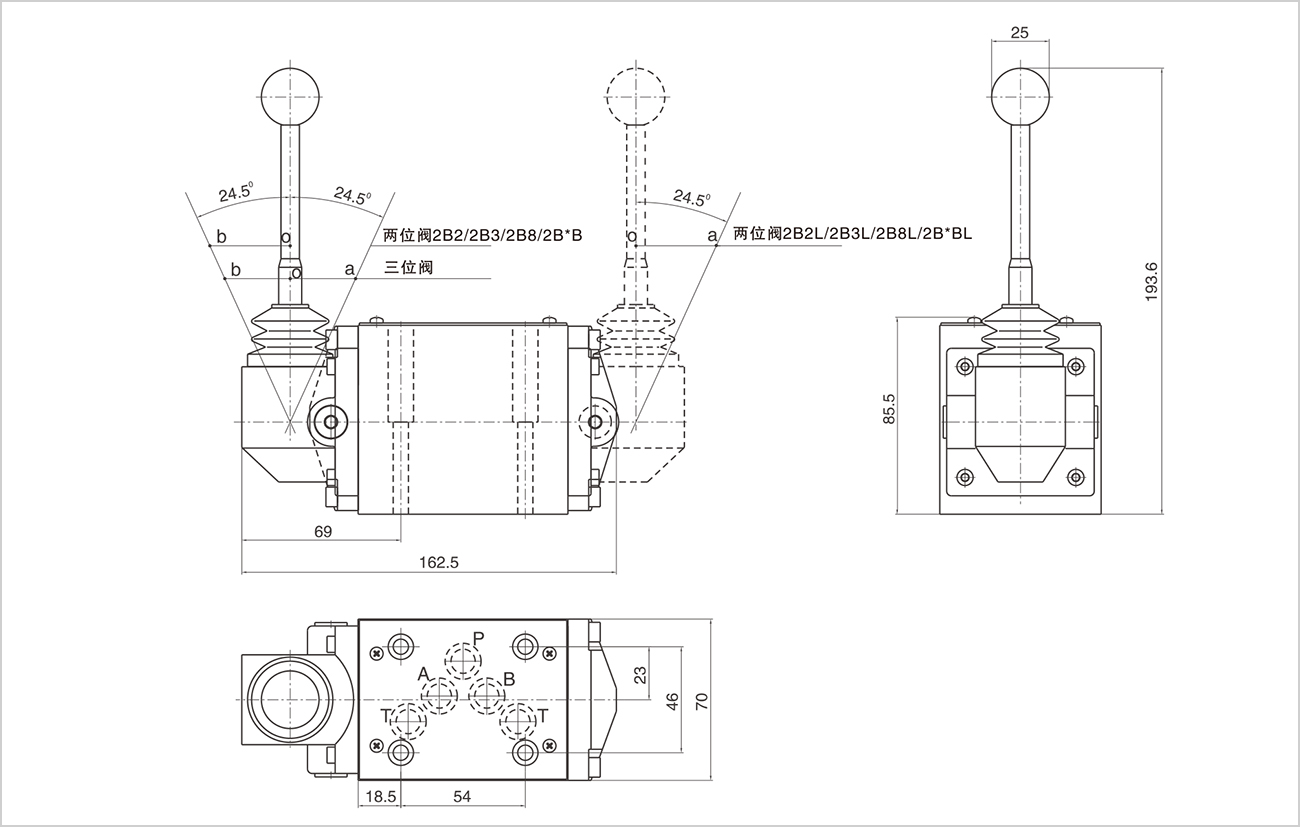

    03 機械式外形尺寸

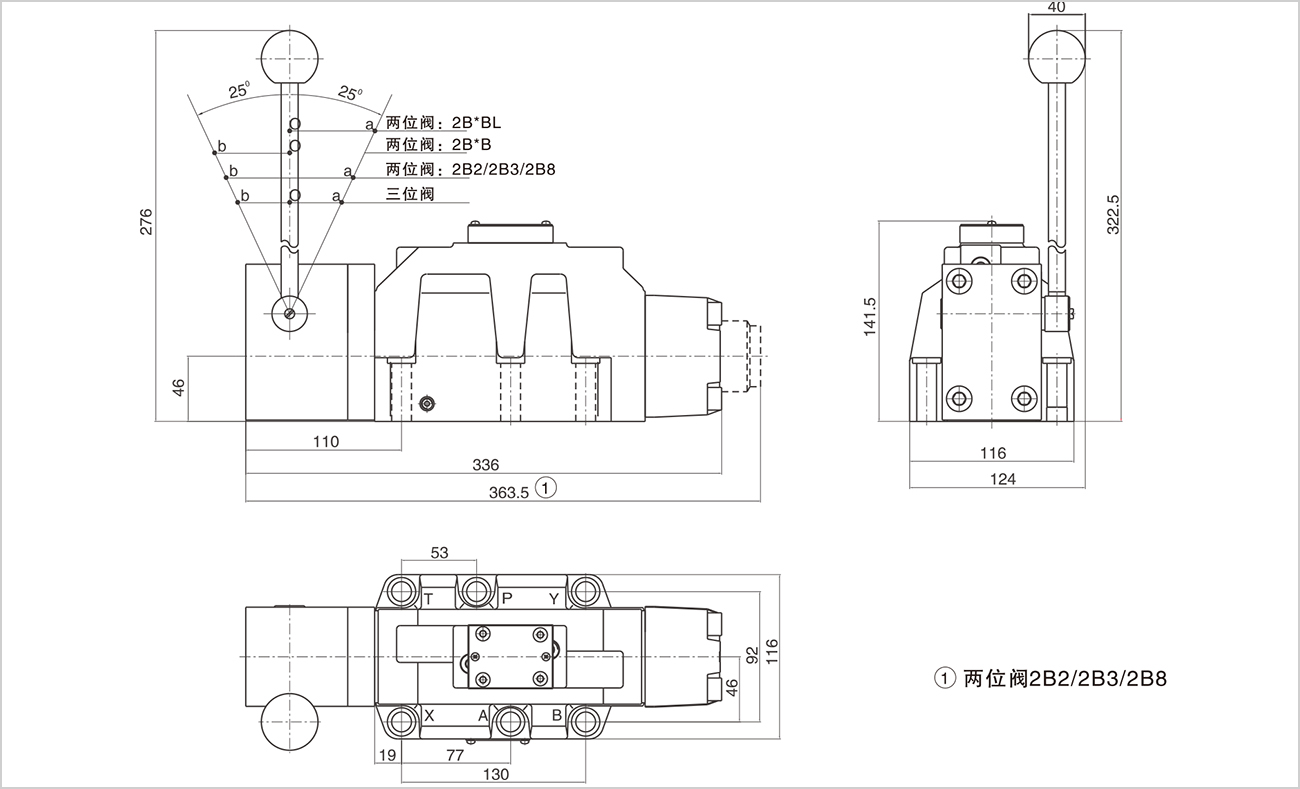

    04 外形尺寸

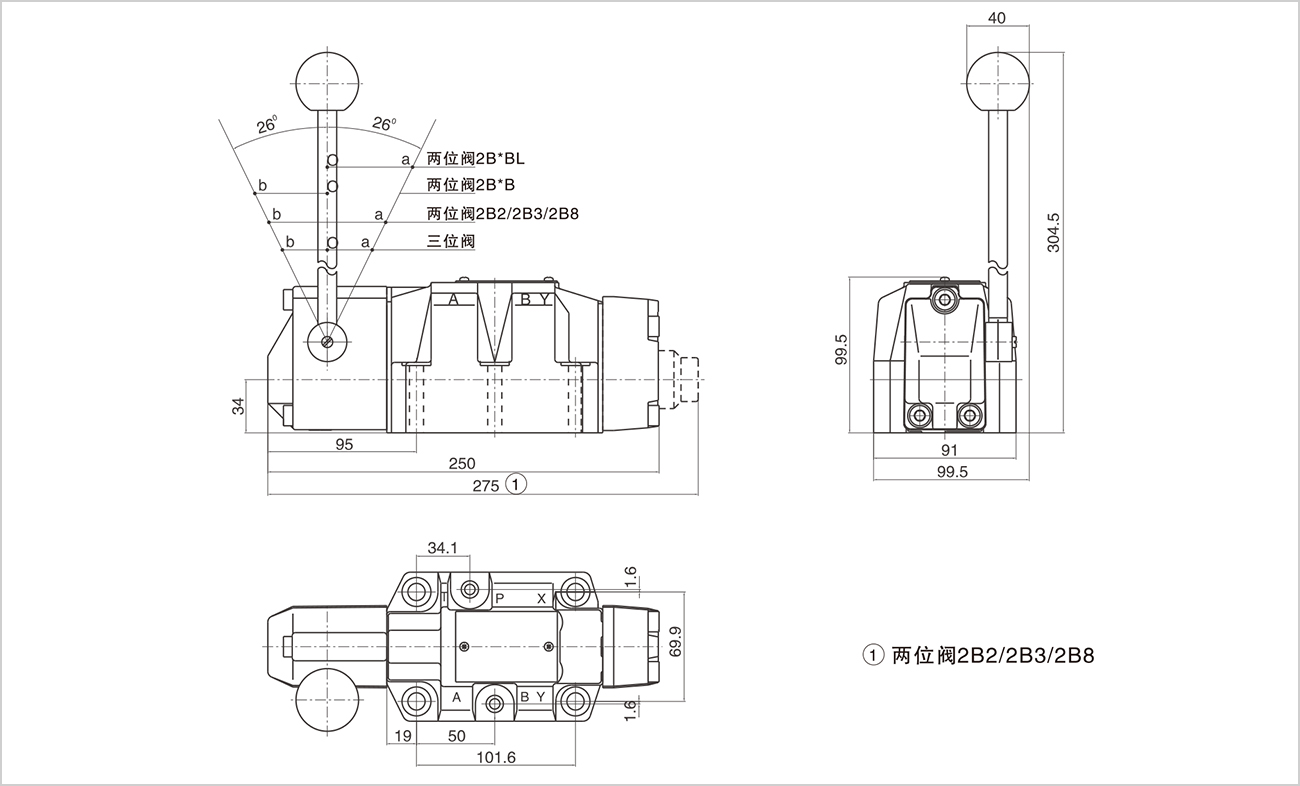

    06 外形尺寸

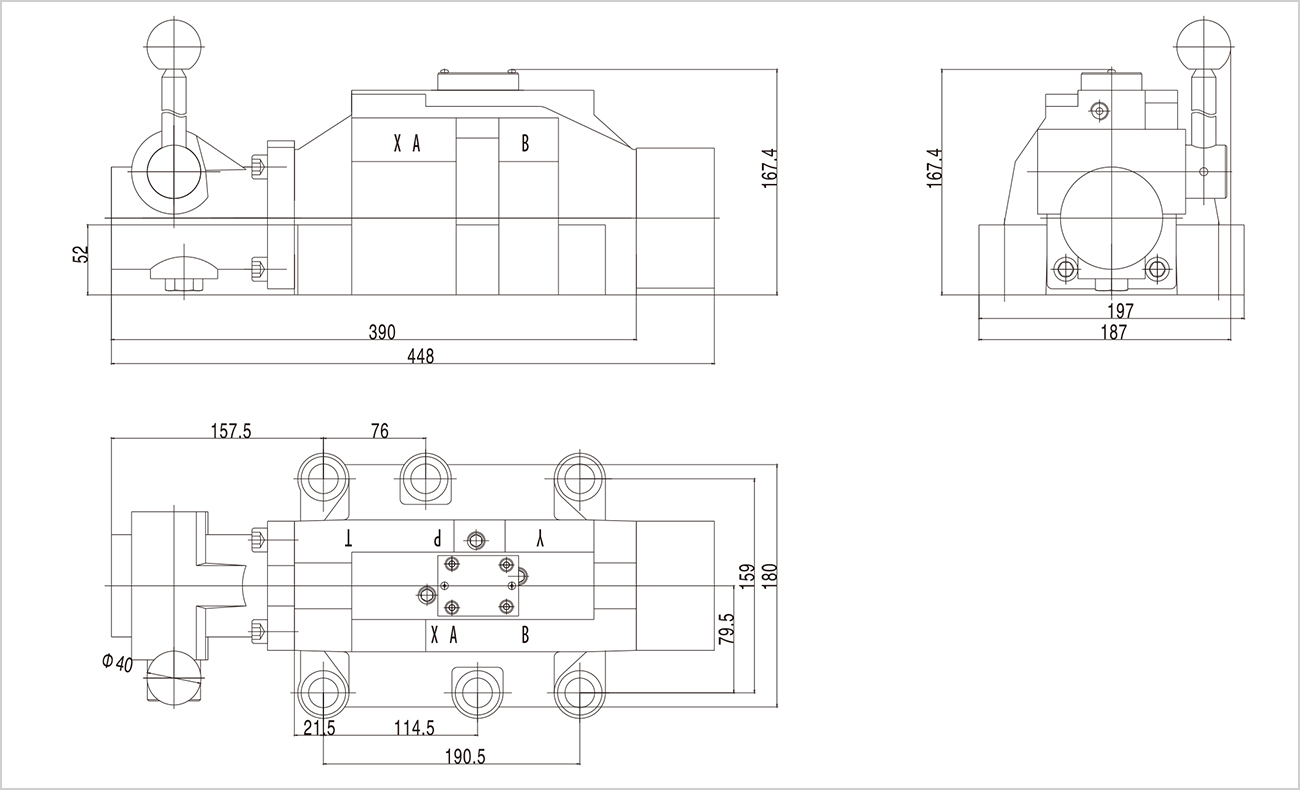

    10 外形尺寸

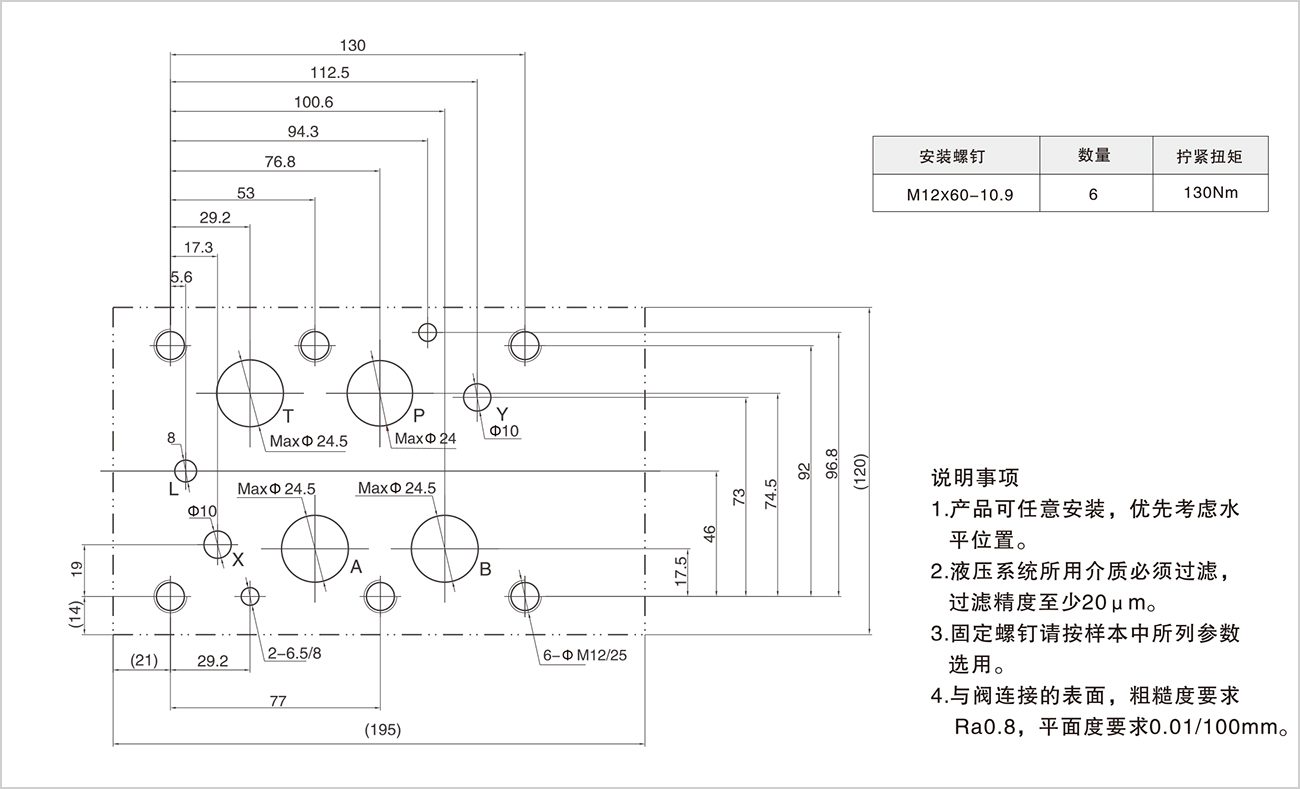

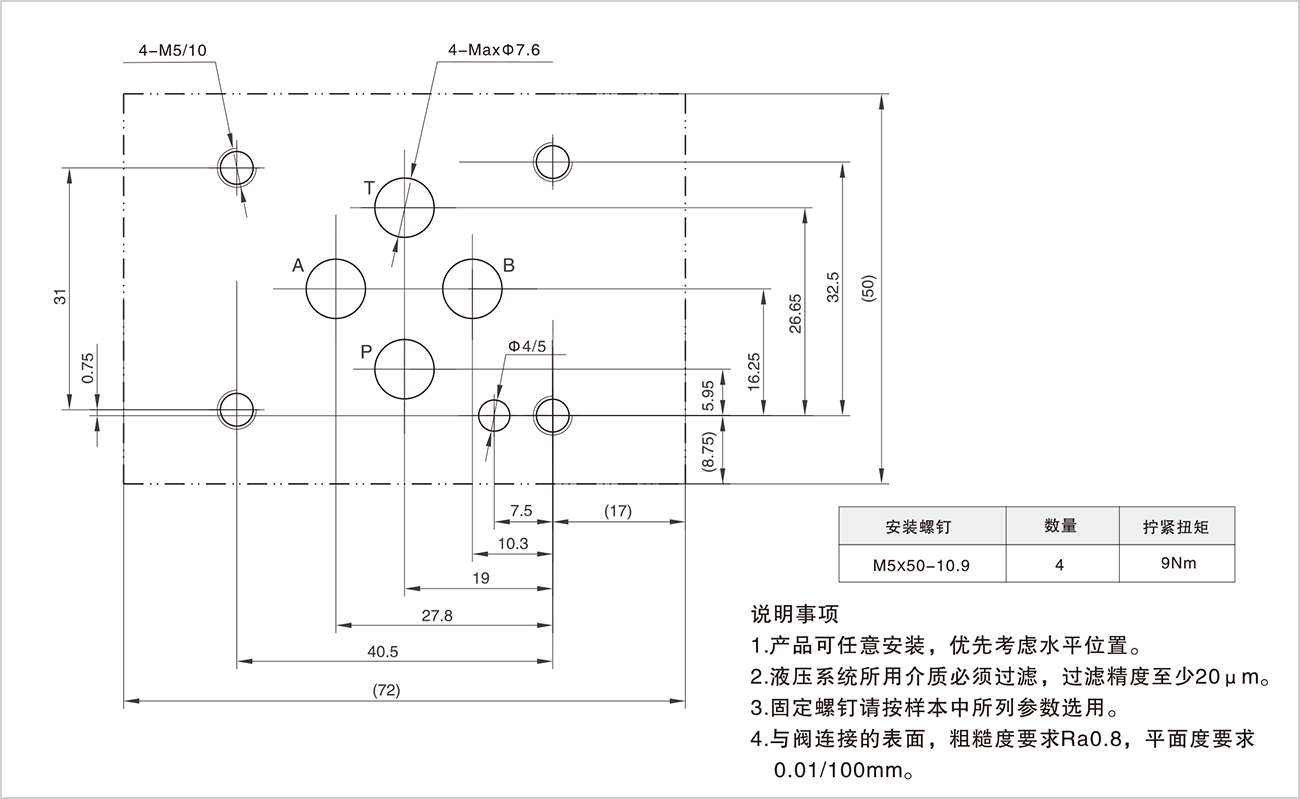

    02 底板尺寸

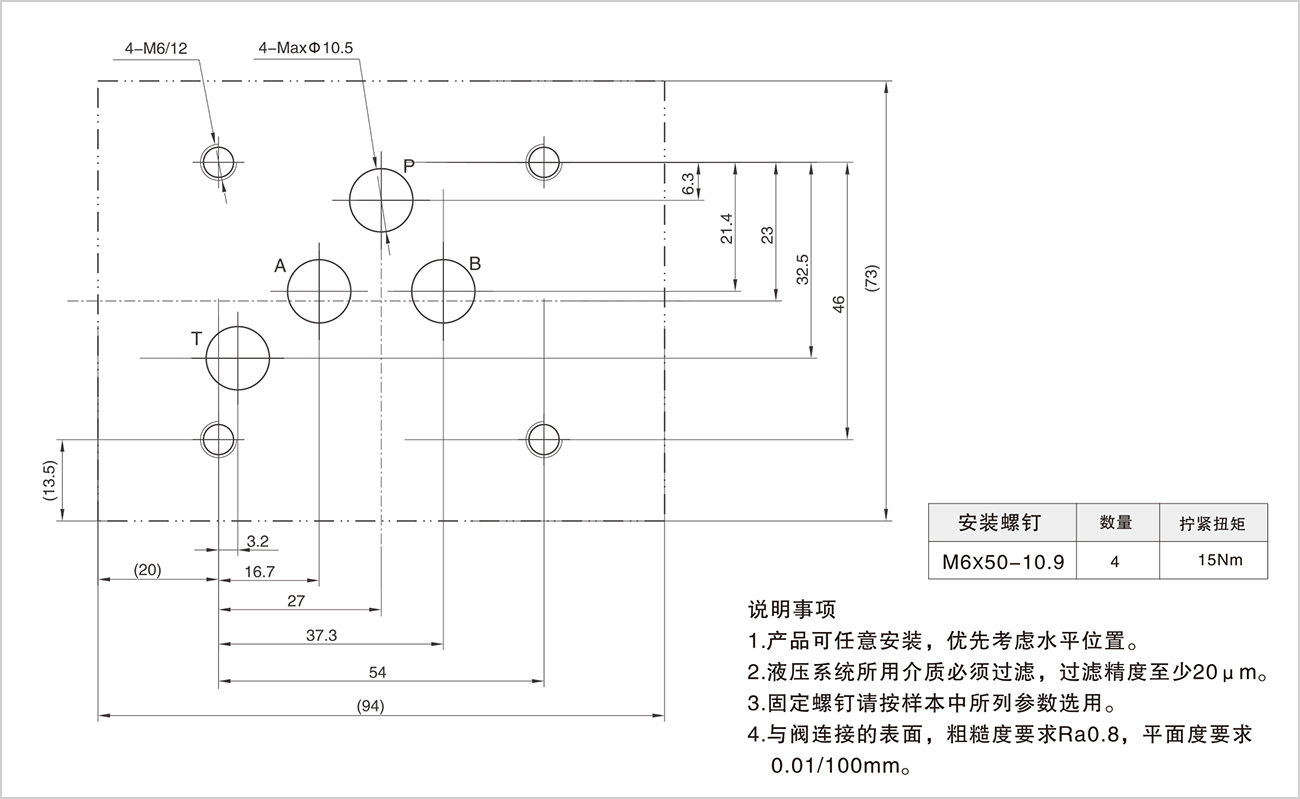

    03 彈簧式底板尺寸

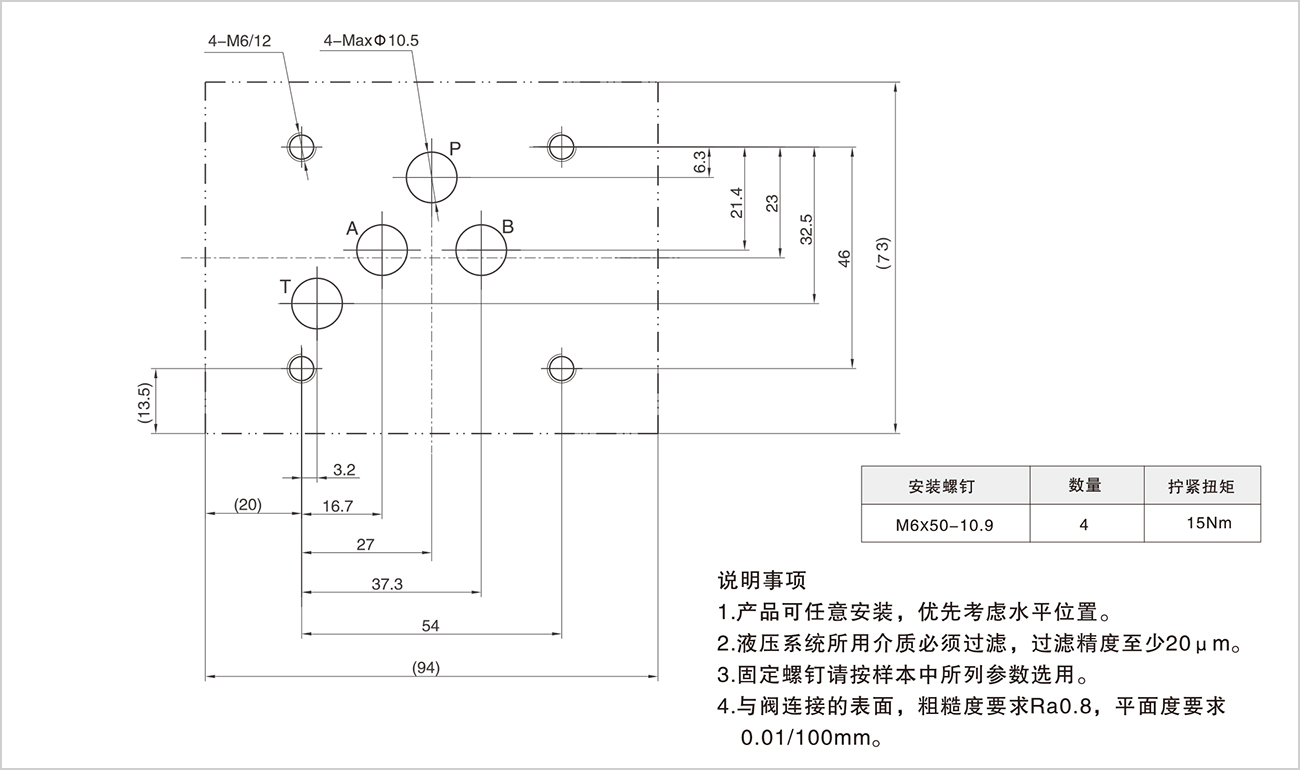

    03 機械式底板尺寸

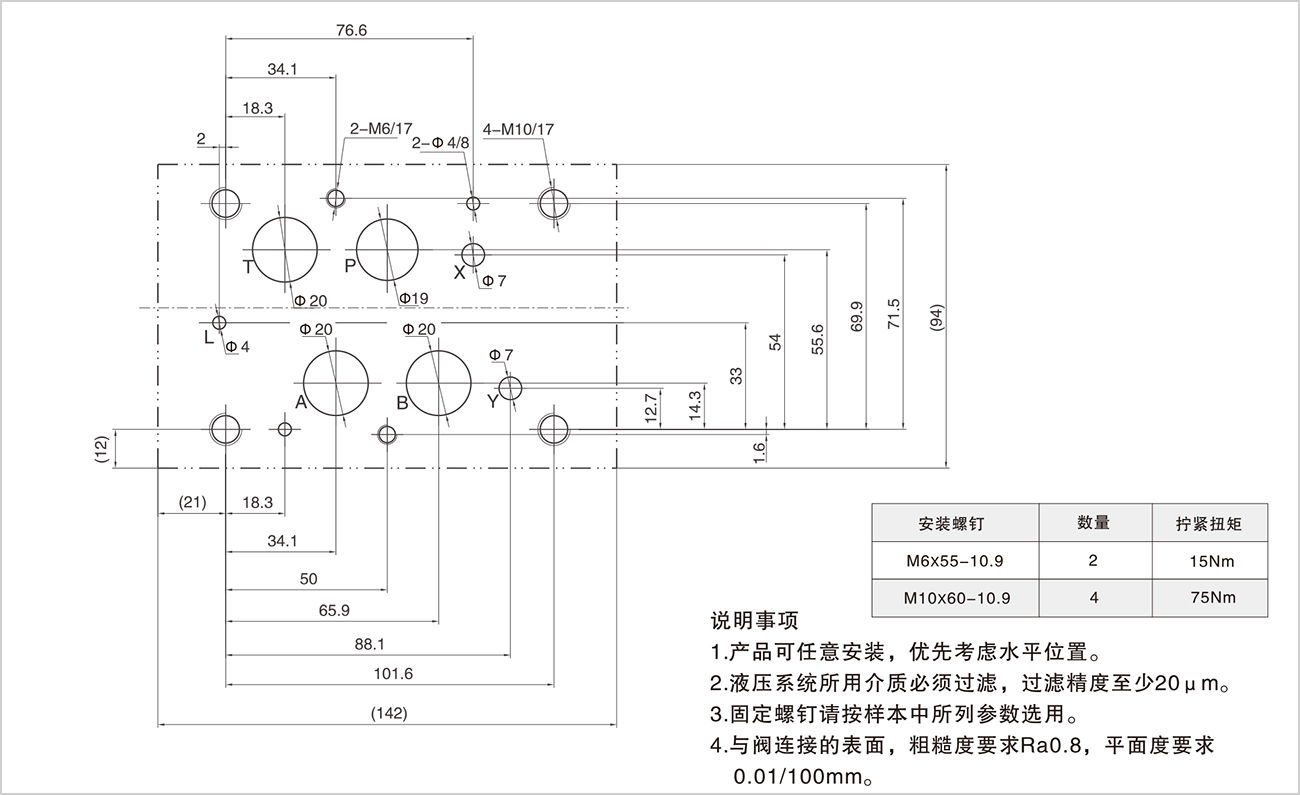

    04 底板尺寸

    06 底板尺寸

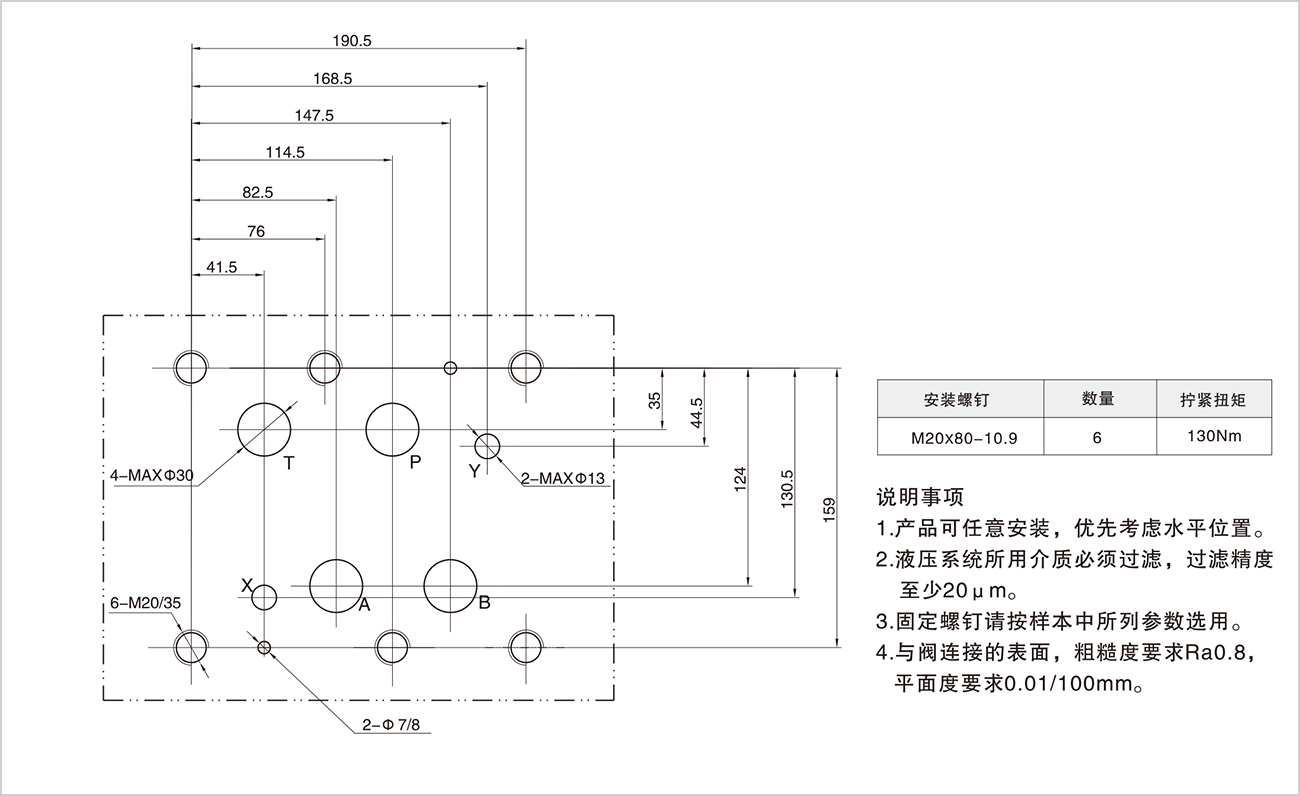

    10 底板尺寸
