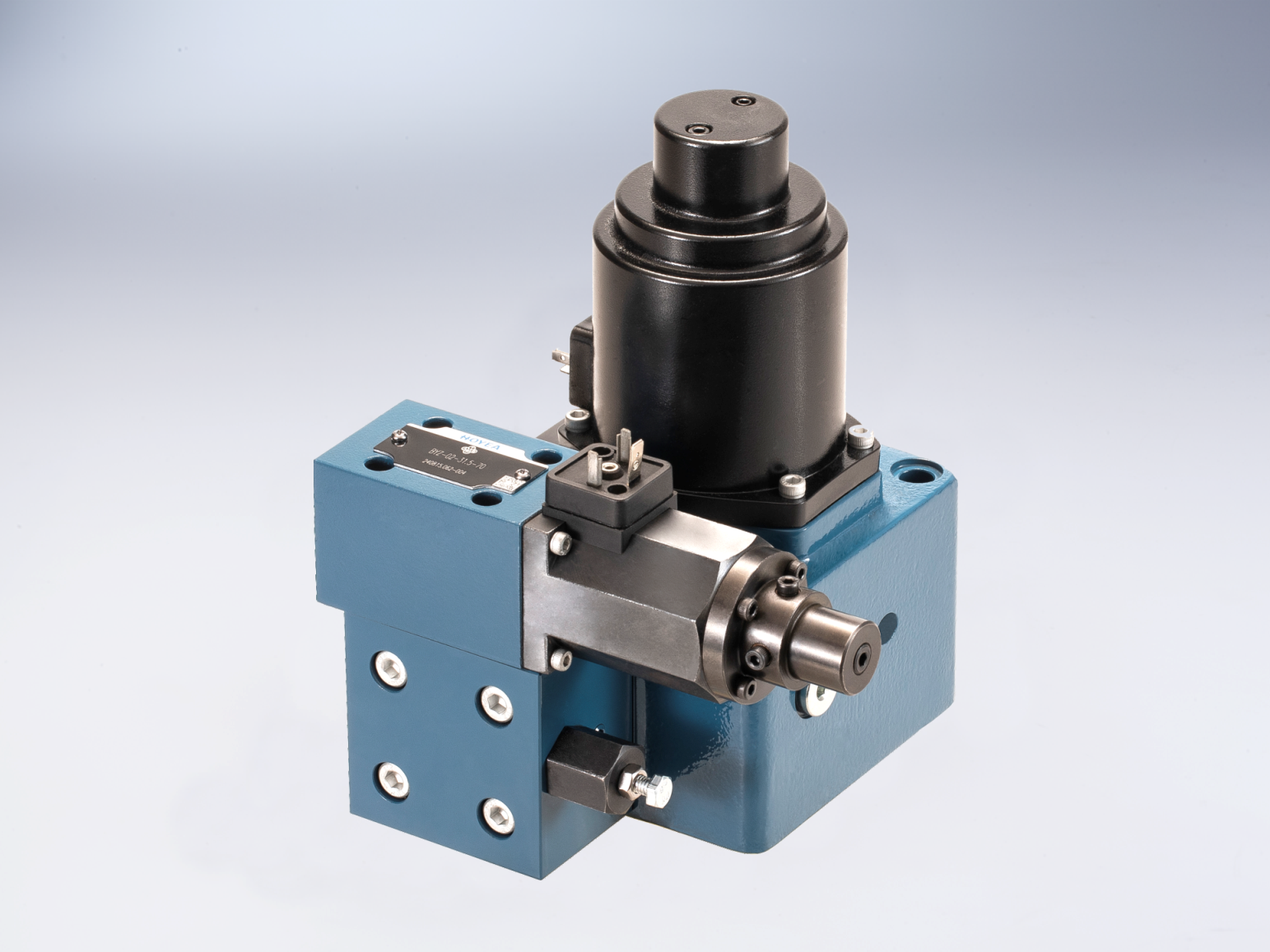

比例電液壓力流量控制閥（BYLZ 9X系列）

本閥是用兩路電信號分別控制液壓系統的壓力和流量的比例閥；本閥以很小的壓差追蹤負載壓力，控制泵壓力，是一種節能型閥。
PDF樣本下載
  • 技術參數
  • 液壓參數
  • 電氣參數
  • 型號說明

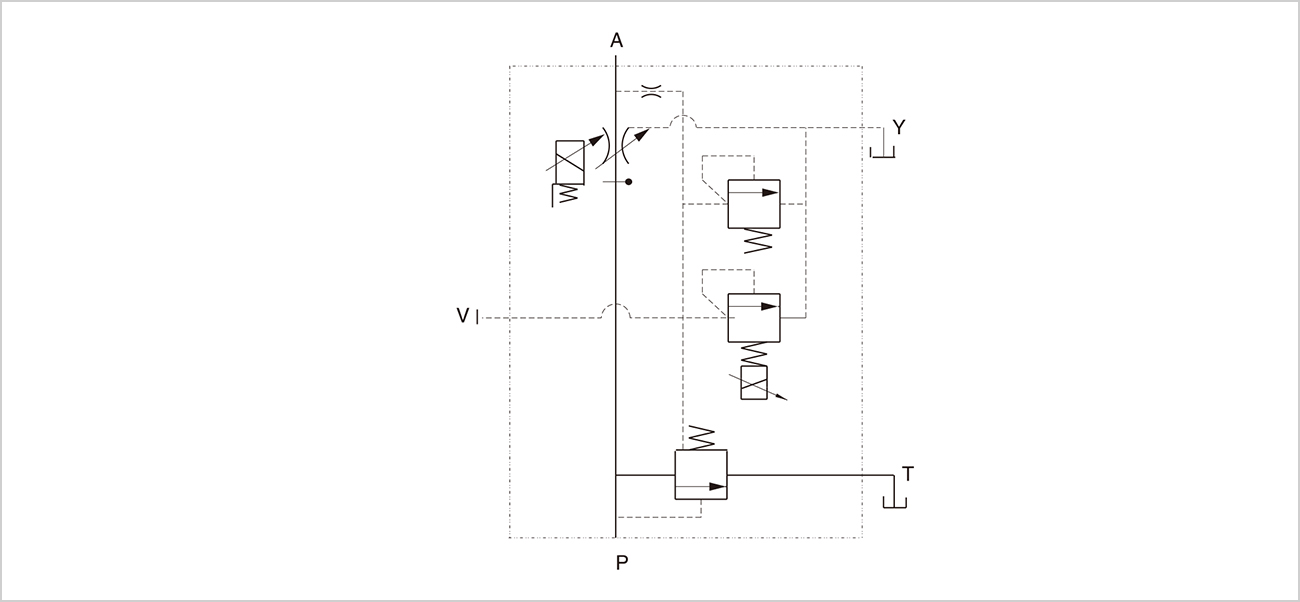

  • 機能符號
  • 特性曲線
  • 外形尺寸
  • 底板尺寸
  • 使用注意事項

    • 使用時如果超出了規定的技術參數的范圍，請向華液公司咨詢


    型號

    BYLZ

    安裝位置

    任意，建議水平安裝

    貯藏溫度           （°C）

    -20-80

    使用環境溫度       （°C）

    -20-50

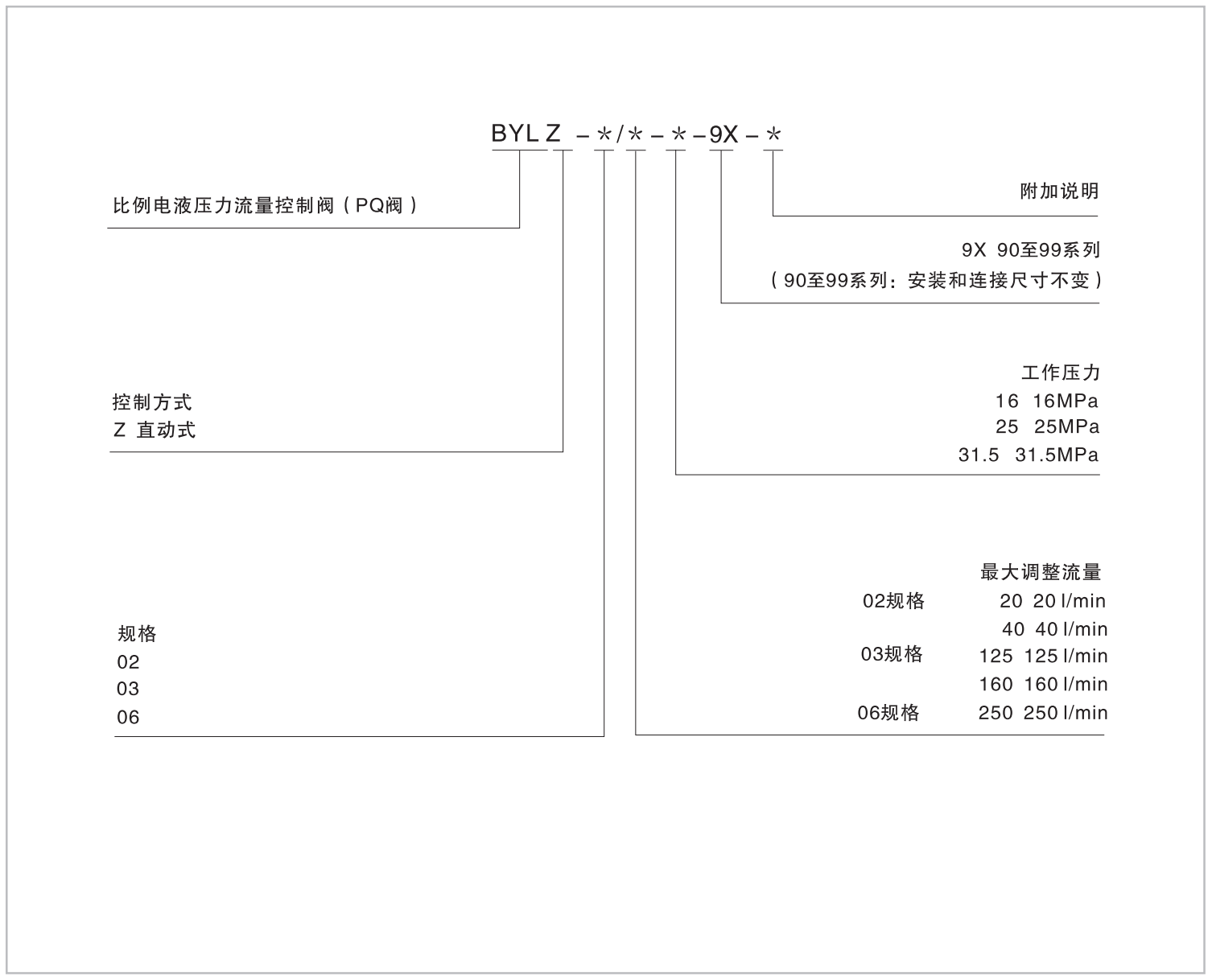

    型    號

    BYLZ-02-*-*

    BYLZ-03-*-*

    BYLZ-06-250-*

    最高工作壓力       （Mpa）

    31.5

    最大流量         （L/min）

    40

    160

    250

    工作介質

    礦物質液壓油、磷酸酯液壓油

    介質溫度范圍       （℃）

    20~80（優先選擇+40~+50）

    介質粘度范圍     （mm2/s）

    -20~380（優先選擇30~46）

    流量控制

    流量調整范圍 （L/min）

    1-40

    2-160

    3-250

    閥壓差        （Mpa）

    0.6

    0.6

    0.7

    滯  環         （%）

    <5

    <7

    <7

    重復精度       （%）

    <1

    壓力控制

    壓力調整范圍 （L/min）

    16:1.5-16

    25:1.5-25

    31.5:1.5-31.5

    16:1.5-16

    25:1.5-25

    31.5:2-31.5

    16:1.5-16

    25:1.5-25

    31.5:2-31.5

    滯  環       （%）

    <3

    重復精度      （%）

    <1

    污染度

    油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10≥75。

    型  號

    BYLZ-02-*-*

    BYLZ-03-*-*

    BYLZ-06-250-*

    電壓類型

    電流電源24V

    流量控制

    額定電流          (mA)

    800

    線圈電阻         （Ω）

    19.5

    43.5

    43.5

    通電率          （%）

    100

    最高線圈溫度2）   （℃）

    可達150

    壓力控制

    額定電流         (mA)

    800

    線圈電阻         （Ω）

    10

    10

    10

    通電率           （%）

    100

    最高線圈溫度2）   （℃）

    可達150

    電氣連線

    帶符合DIN EN 175 301-803及ISO4400標準的插座

    插座符合DIN EN 175301-803及ISO4400

    閥的保護形式符合標準DIN40 050

    IP65

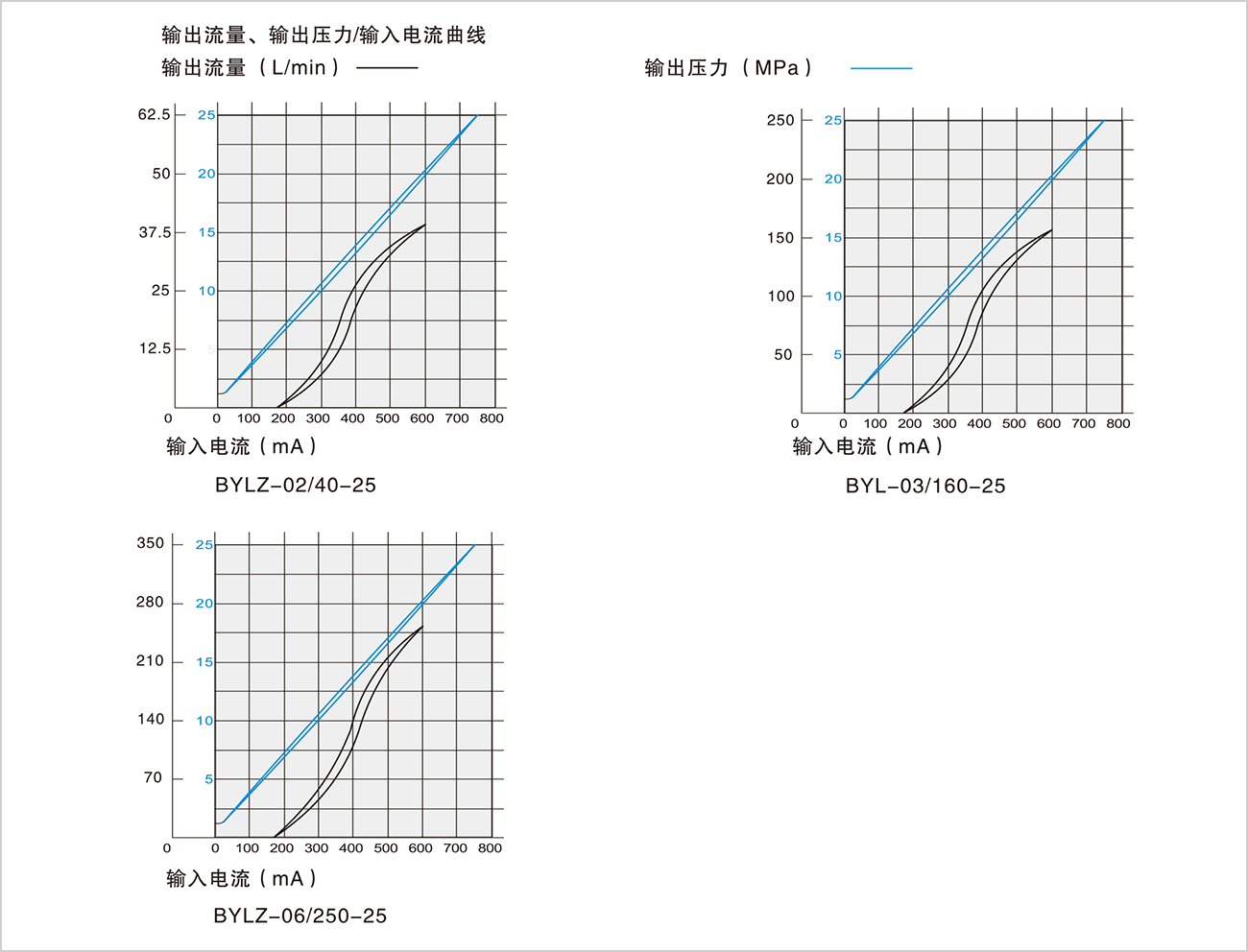

    02、03、06型特性曲線（試驗條件ν=36X10-6m2/S  t=500C）

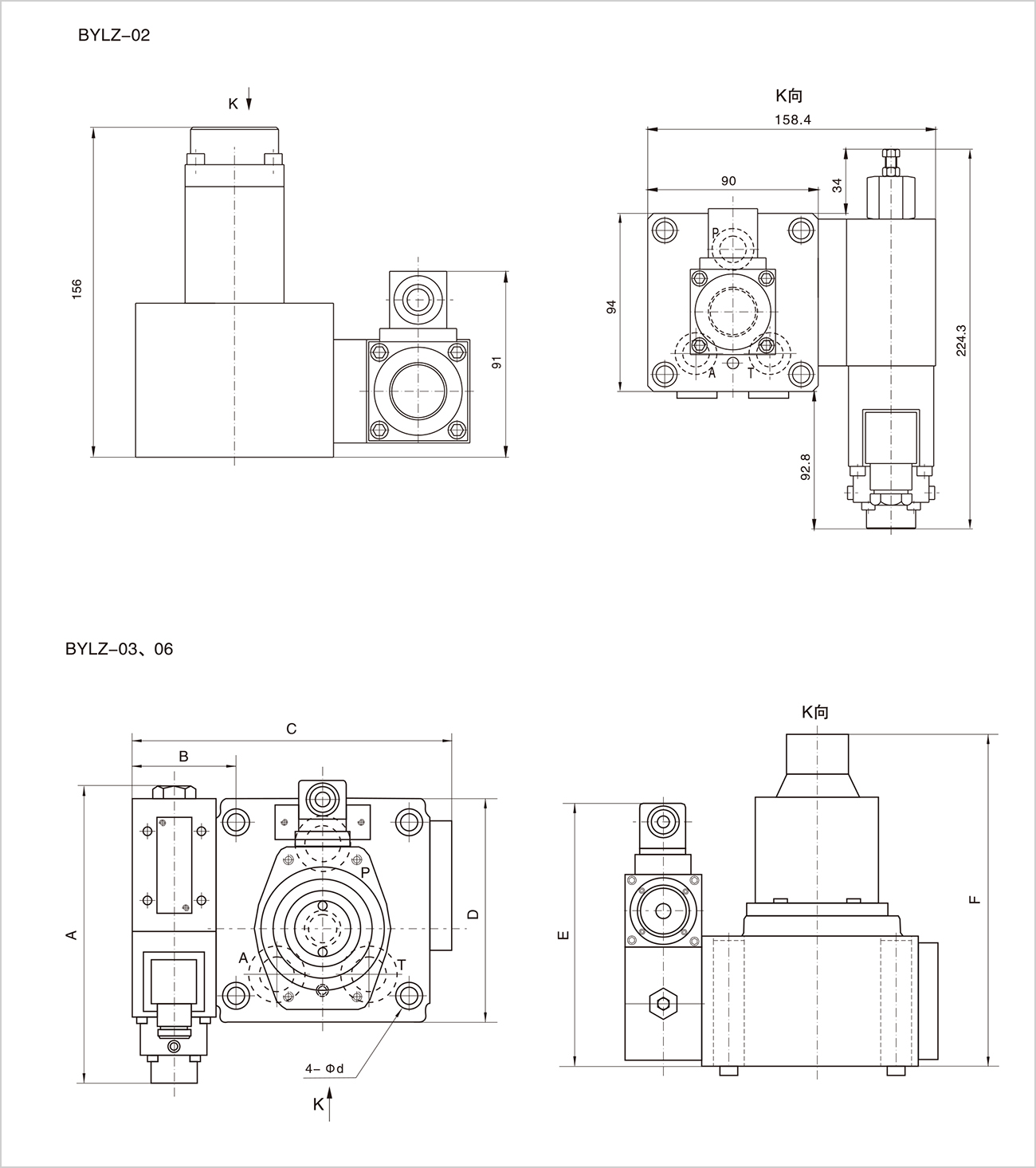

    型號

    A

    B

    C

    D

    E

    F

    d

    BYLZ-03

    191.3

    63.4

    189.7

    130

    164

    209

    11

    BYLZ-06

    191.3

    68.6

    249.2

    174

    193

    241

    17.5

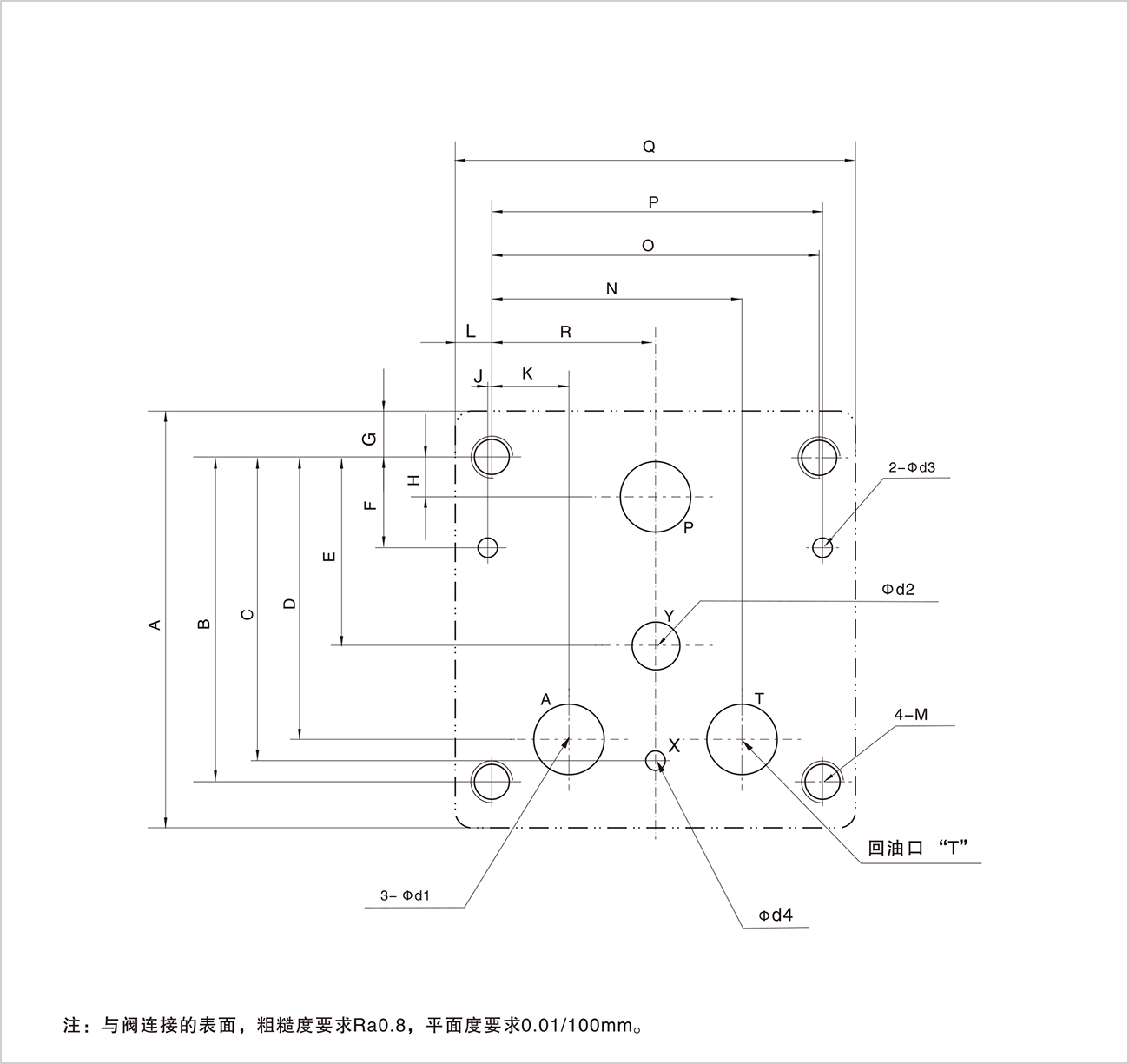

    型號

    A

    B

    C

    D

    E

    F

    G

    H

    J

    K

    L

    R

    N

    O

    P

    Q

    M

    d1

    d2

    d3

    d4

    BYLZ-02

    94

    76

    70

    65

    43

    21.5

    9

    10

    1

    16.5

    9

    36

    55.5

    72

    73

    90

    M8/14

    14

    10

    7×7L

    6

    BYLZ-03

    130

    101.6

    95.3

    88.9

    59

    28.6

    14.2

    12.7

    0.8

    23.8

    11.7

    50.8

    77.8

    101.6

    102.4

    124

    M10/19

    23

    11

    7×7L

    6

    BYLZ-06

    174

    133.4

    133.4

    107.2

    82.2

    41.3

    20.3

    12.7

    -1.6

    28

    16.9

    73

    118

    146.1

    144.5

    180

    M16/30

    29

    14

    17×10L

    6.2
