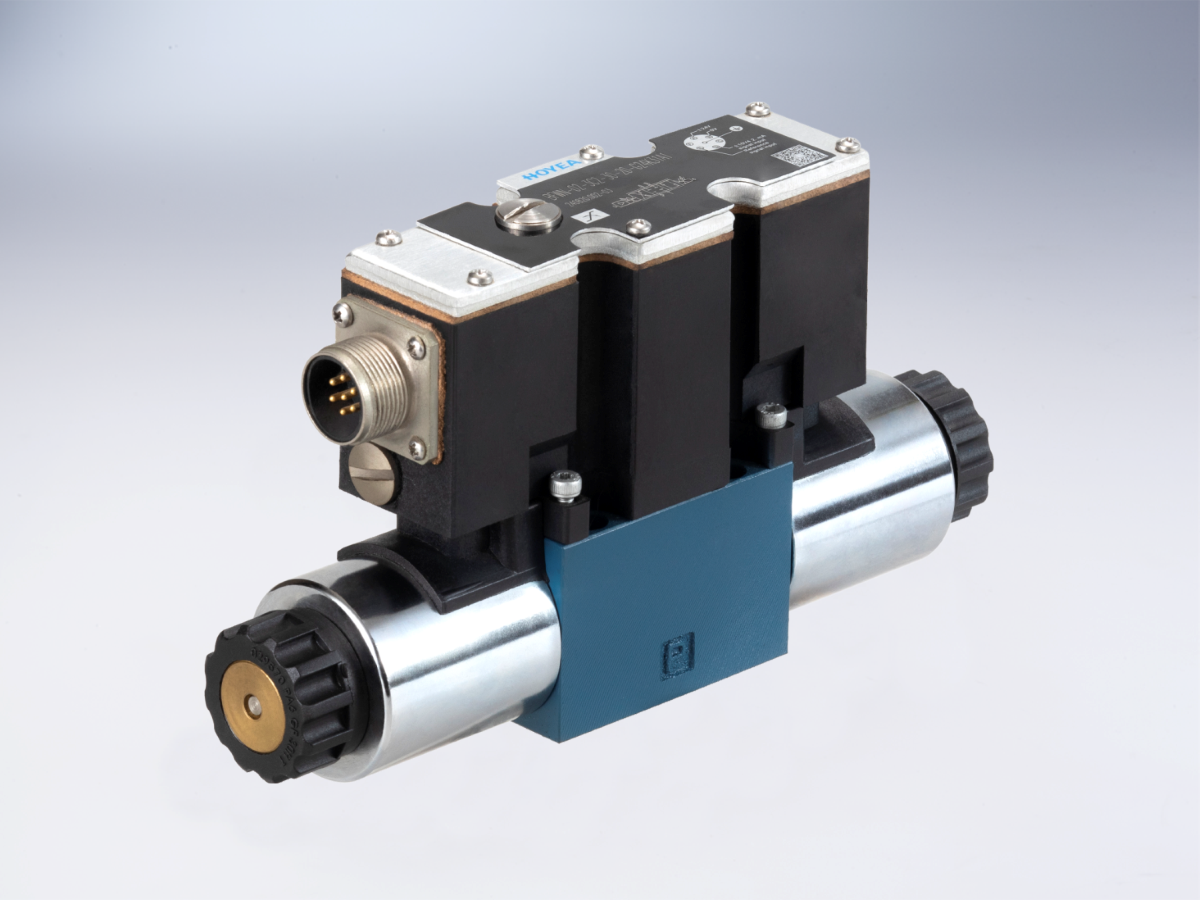

比例換向閥(BFW 2X系列)

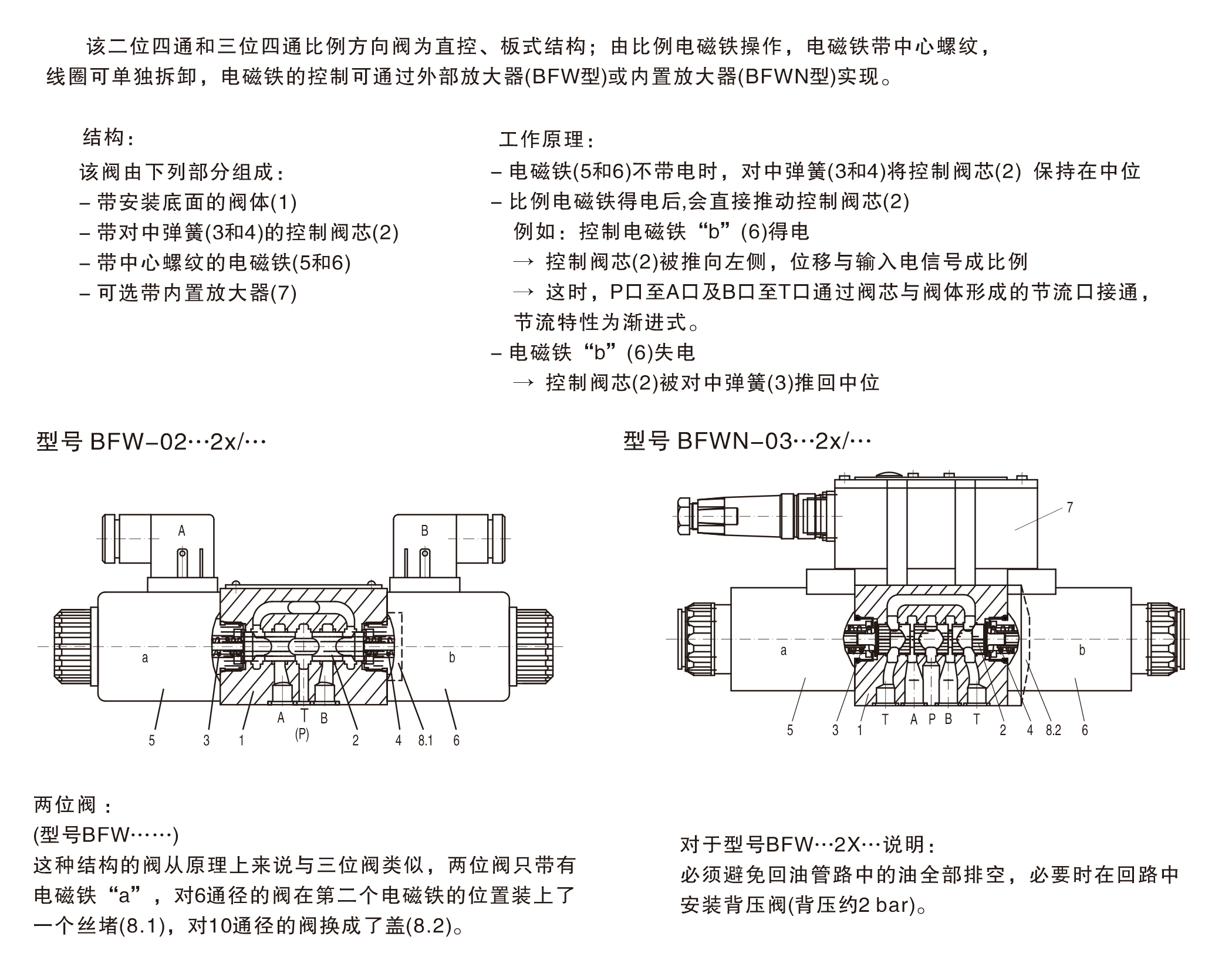

二位四通和三位四通比例換向閥
直動式
閥芯不帶位移電反饋
型號BFW和BFWN
6和10通徑 2X系列
最高工作壓力315bar
6通徑 最大流量42L/min
10通徑 最大流量75L/min

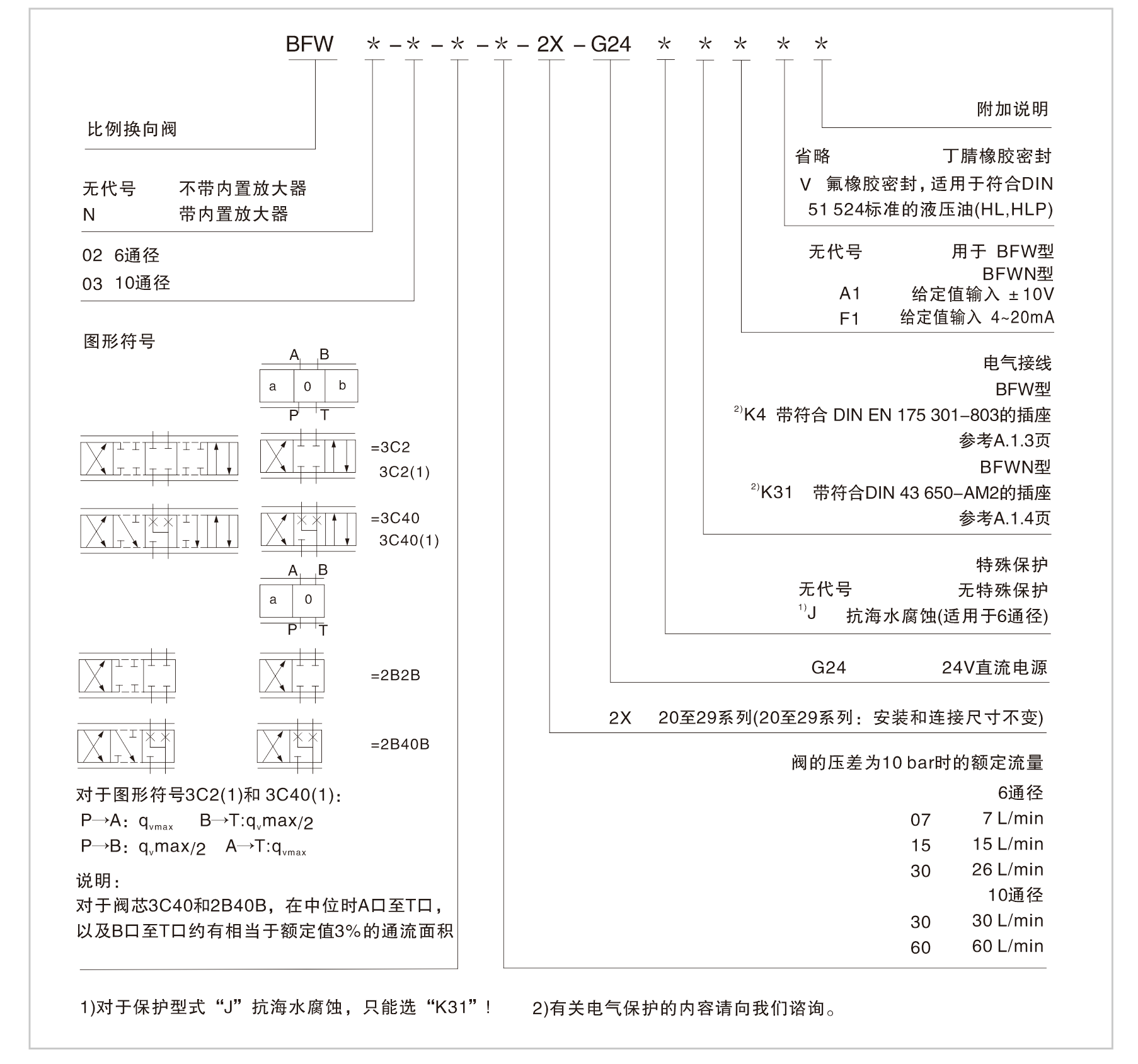

技術參數 (使用時如果超出了規定的技術參數的范圍，請向華液公司咨詢)
|

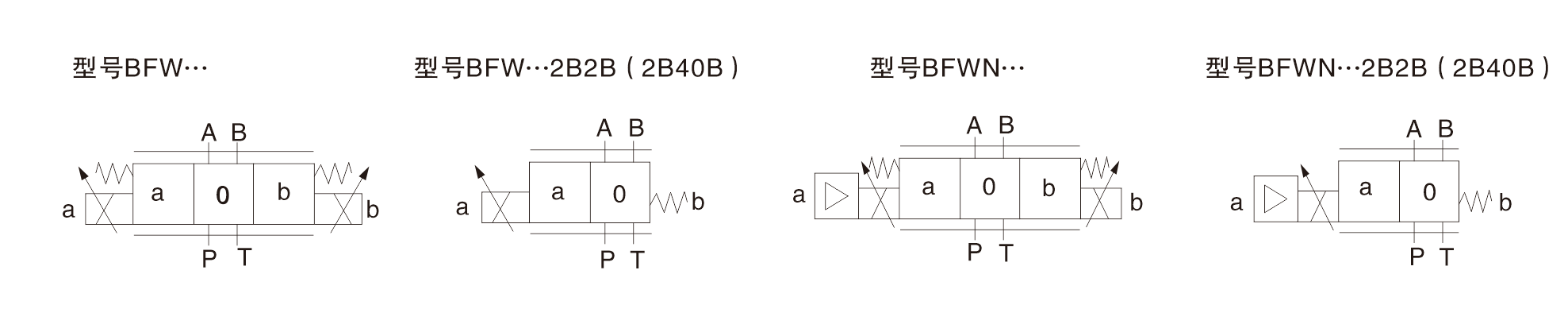

型號 |
BFW |
BFWN |
|
安裝位置 |
任意，建議優先水平安裝 |
|
|
貯藏溫度 （°C） |
-20-80 |
|
|
使用環境溫度 （°C） |
-20-70 |
-20-50 |
液壓參數
|
最高工作壓力 （bar） |
油口A，B,P |
315 |
|
|
油口T |
210 |
||
|
額定流量qvnom在△p=10bar時（L/min） |
6通徑 |
7，15和26 |
|
|
10通徑 |
30，60 |
||
|
允許最大流量 （L/min） |
6通徑 |
42（雙流量回路可達80） |
|
|
10通徑 |
75（雙流量回路可達140） |
||
|
工作介質 |
符合DIN51524標準的礦物油（HL，HLP）;使用其它油液請向我們咨詢！ |
||
|
介質溫度范圍 （℃） |
-20~80（優先選擇+40~+50） |
||
|
介質粘度范圍 （mm2/s） |
20-380（優先選擇30~60） |
||
|
滯環 （%） |
≤5 |
||
|
反向誤差 （%） |
≤1 |
||
|
靈敏度 （%） |
≤0.5 |
||
|
污染度 |
油液最高允許污染度按NAS1638第9級，推薦過濾器過濾精度最小β10≥75。 |
||
電磁鐵的電氣參數
|
閥的型號 |
BFW1) |
BFWN |
|||
|
電壓類型 |
電流電源 |
||||
|
給定值信號 |
電壓輸入“A1” |
（V） |
±101） |
±10 |
|
|
電流輸入“F1” |
（mA） |
— |
4~20 |
||
|
每個電磁鐵最大電流（A） |
2.5 |
2.5 |
|||
|
線圈電阻 （Ω） |
20℃時的冷值 |
6通徑2 10通徑2 |
|||
|
最大熱值 |
6通徑3 10通徑3 |
||||
|
通電率 （%） |
100 |
||||
|
最高線圈溫度2） （℃） |
可達150 |
||||
|
電氣連線 |

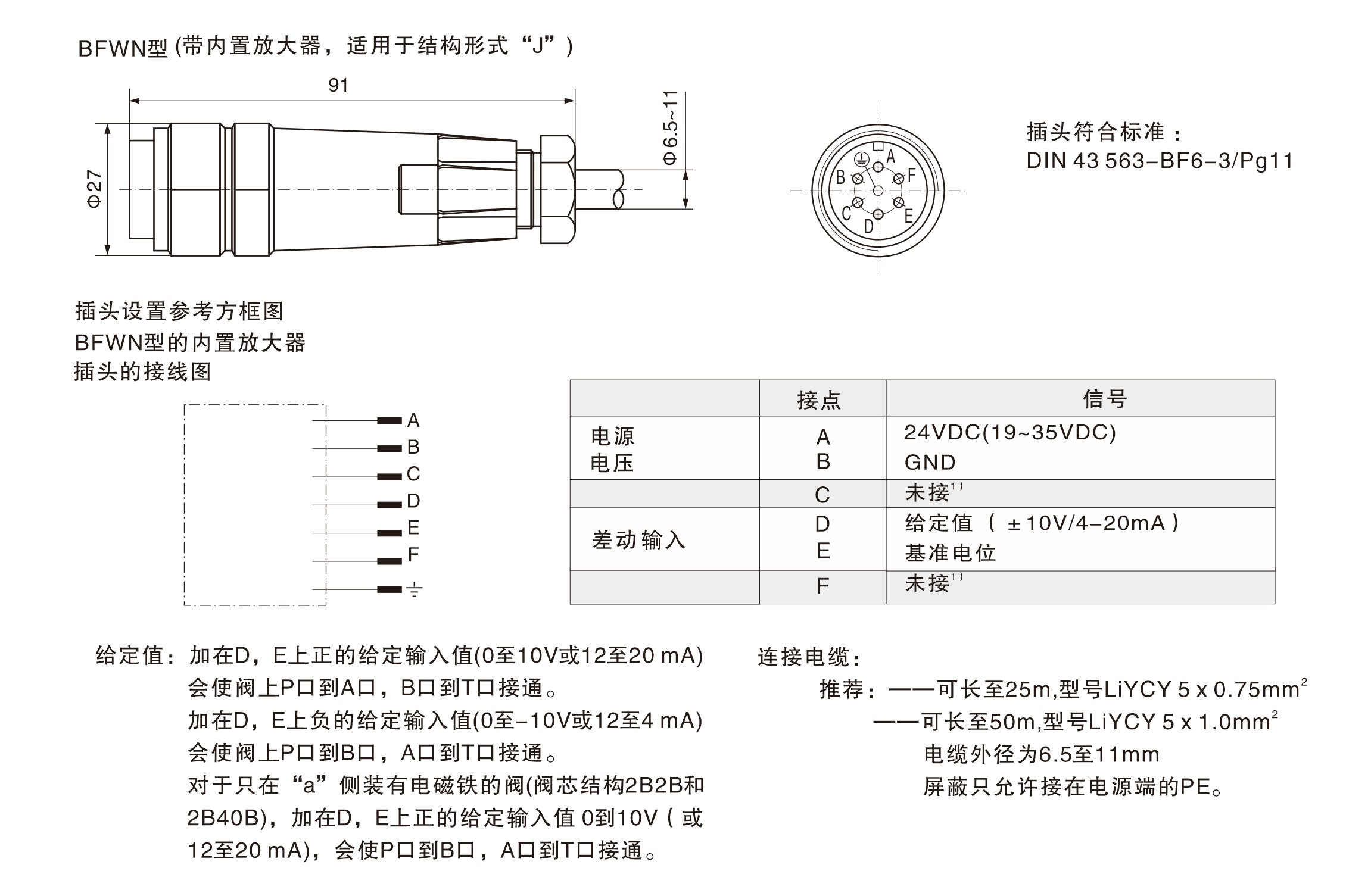

帶符合DIN EN 175 301-803及ISO4400標準的插座 插座符合DIN EN 175301-803及ISO4400 |
帶符合E DIN 43 563-AM6-3標準的插座 插座符合E DIN43 563-BF6-3/Pg11 |
|||
|
閥的保護形式符合標準DIN40 050 |
IP65 |
||||
放大器的電氣參數
|
規格 |
02 |
03 |
|||
|
BFW型 |
歐洲制式的放大器3） |
詳見比例放大器 |
|||
|
歐洲制式的數字式放大器3） |
詳見比例放大器 |
||||
|
BFWN型 |
模擬式指令模組 |

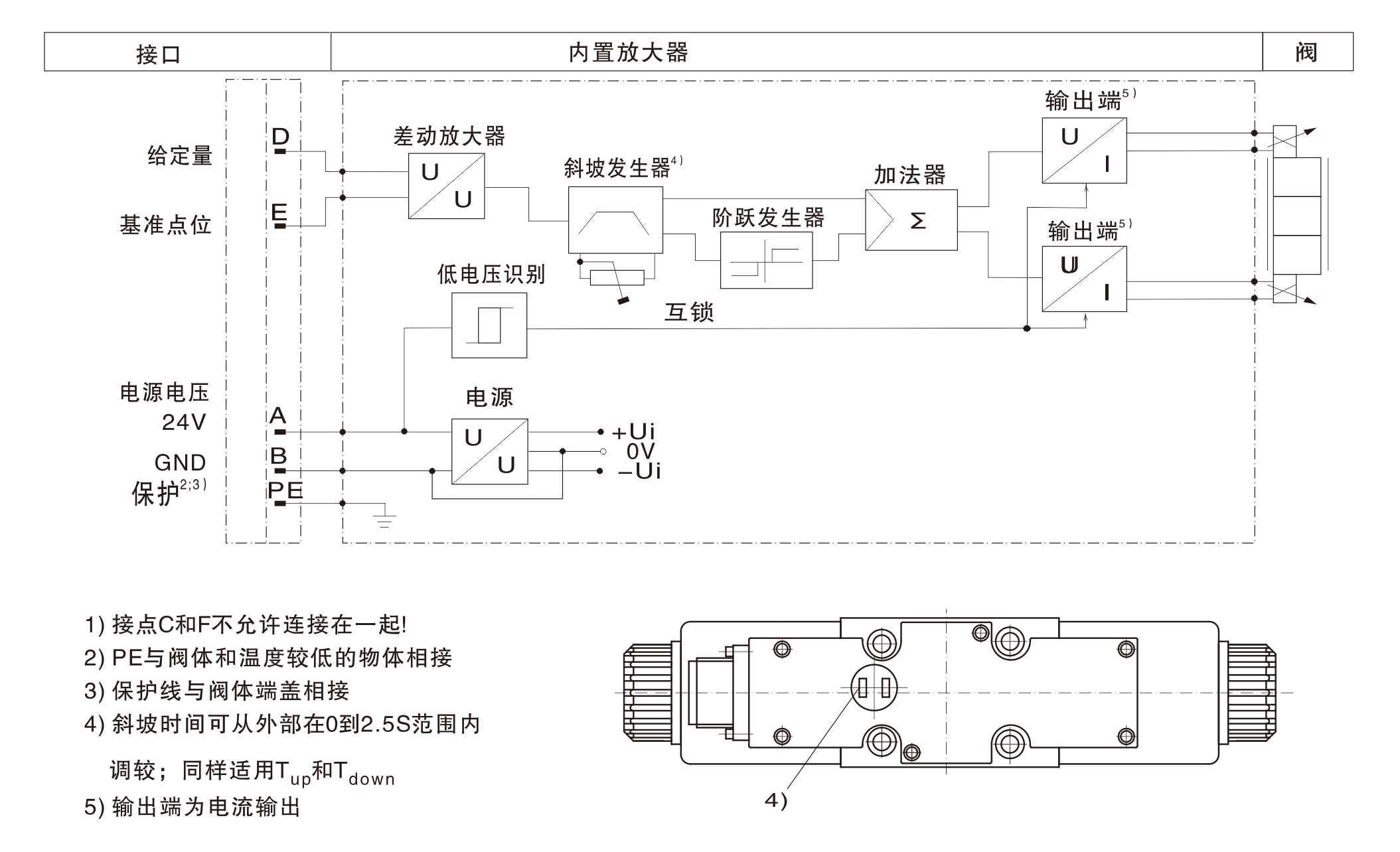

內置于閥內（參考A.1.4） |
|||
|
供電電壓 |
BFW1) BFWN |
額定電壓 |
VDC |
直流24 |
|
|
下限值 |
V |
21/22 |
20.4 |
||
|
上限值 |
V |
27.6 |
|||
|
放大器的電流消耗 |
IMax |
A |
1.8 |
1.8 |
|
|
最大脈沖電流 |
A |
3 |
3 |
||
1) 華液公司的控制放大器另選 ; 2) 由于電磁鐵線圈表面溫度可能升高，請遵守歐洲標準EN 563及EN 982；3）單獨定貨

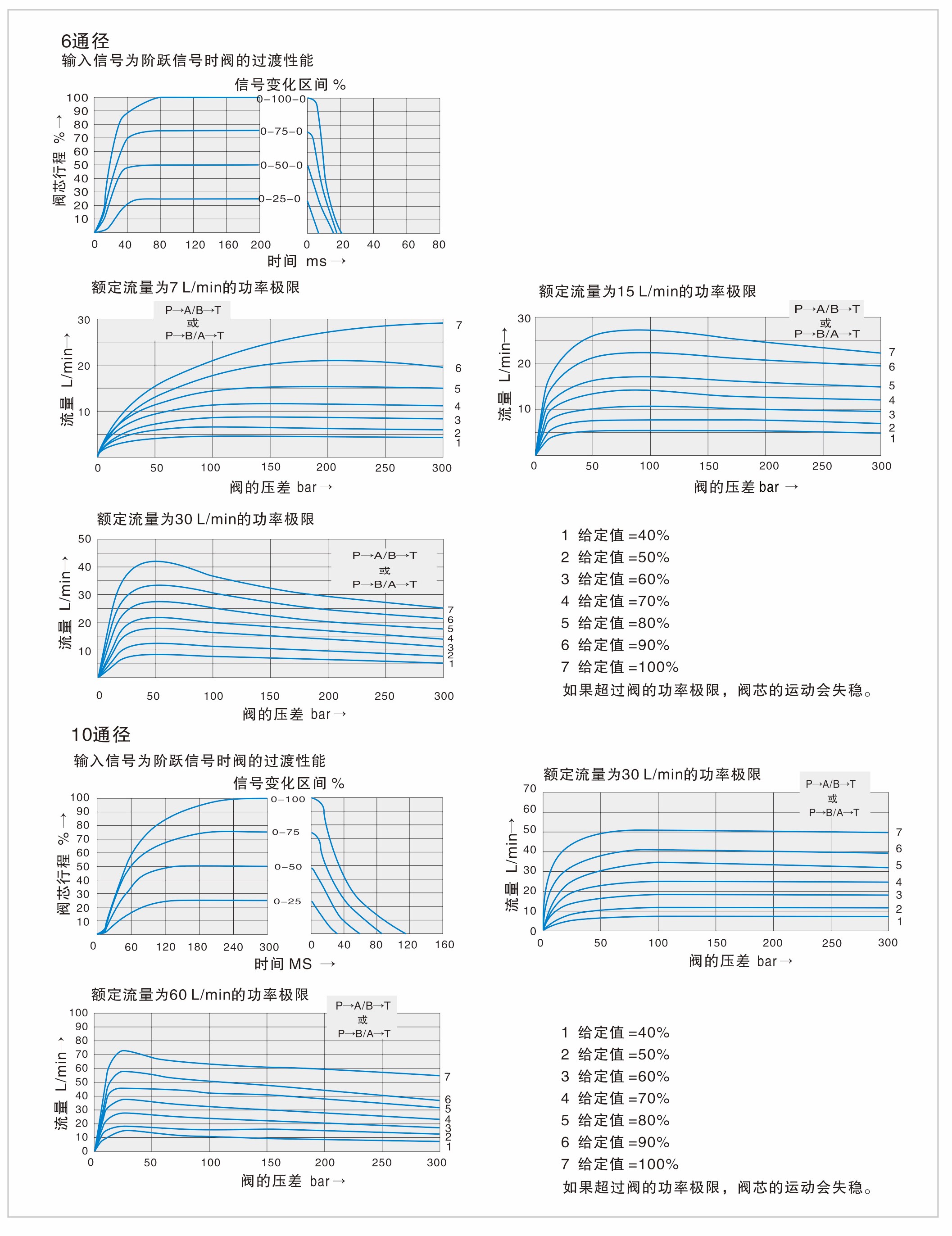

特性曲線

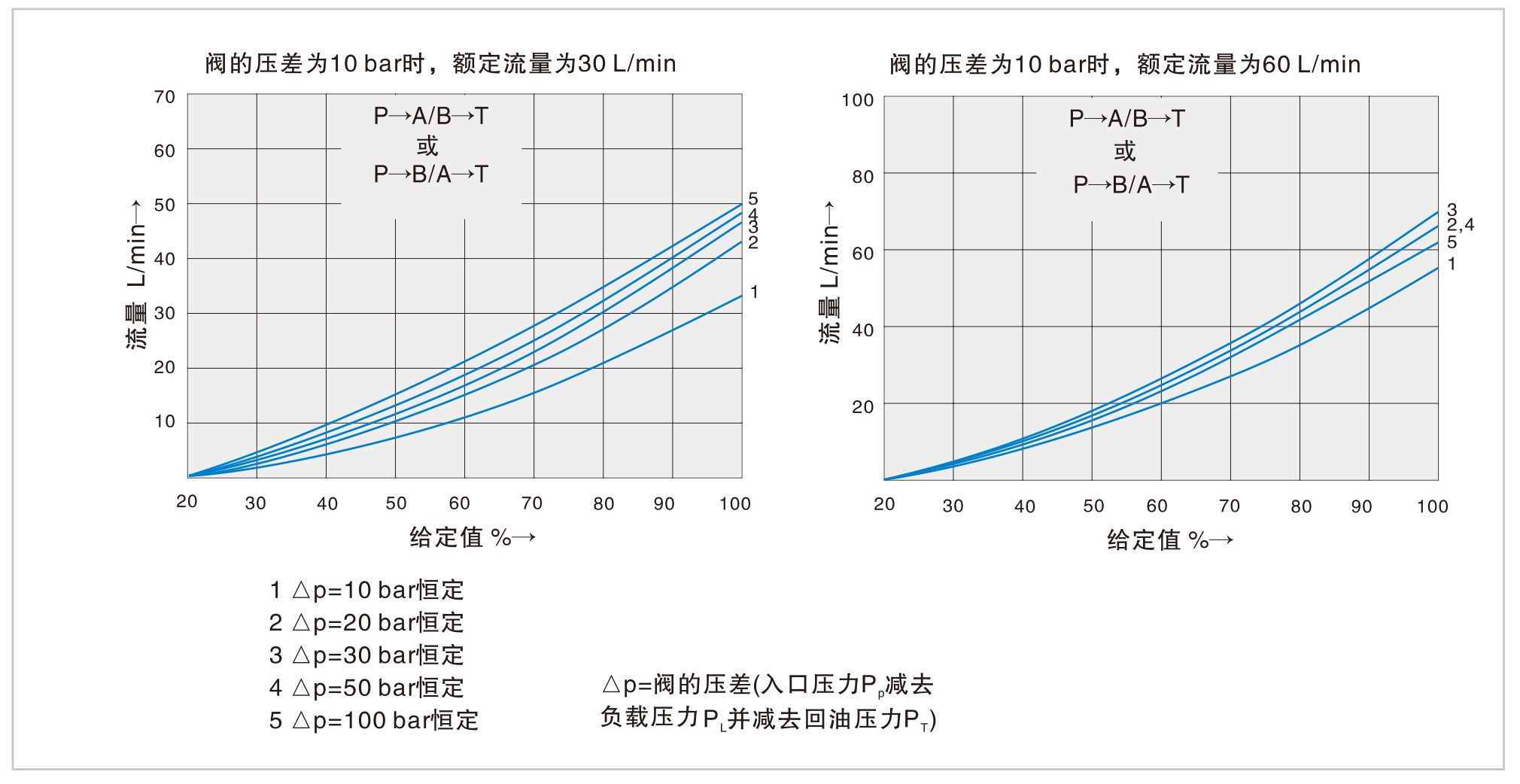

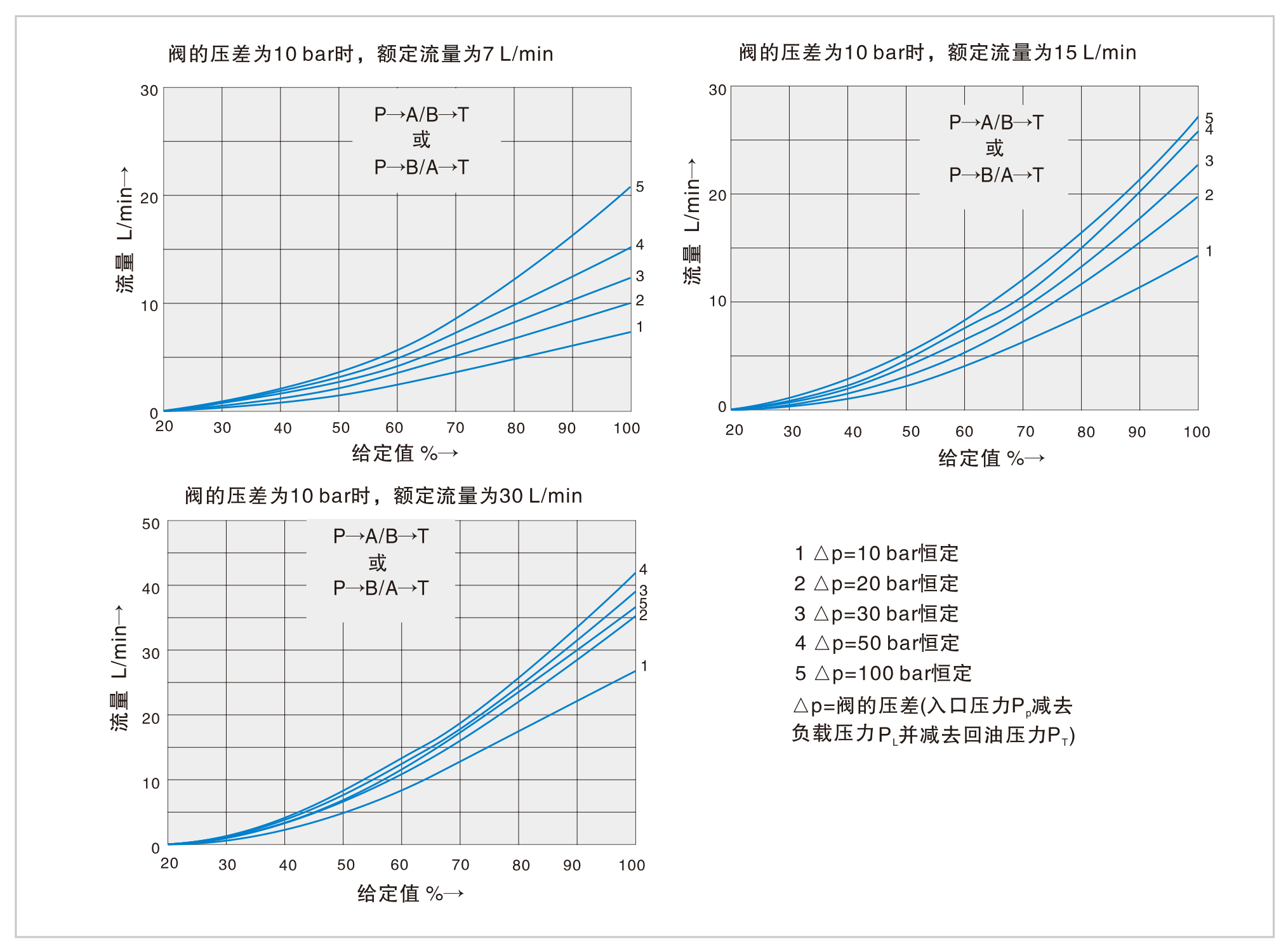

特性曲線（礦物油HLP46溫度在40℃±5℃時測得）6通徑
特性曲線（礦物油HLP46溫度在40℃±5℃時測得）10通徑

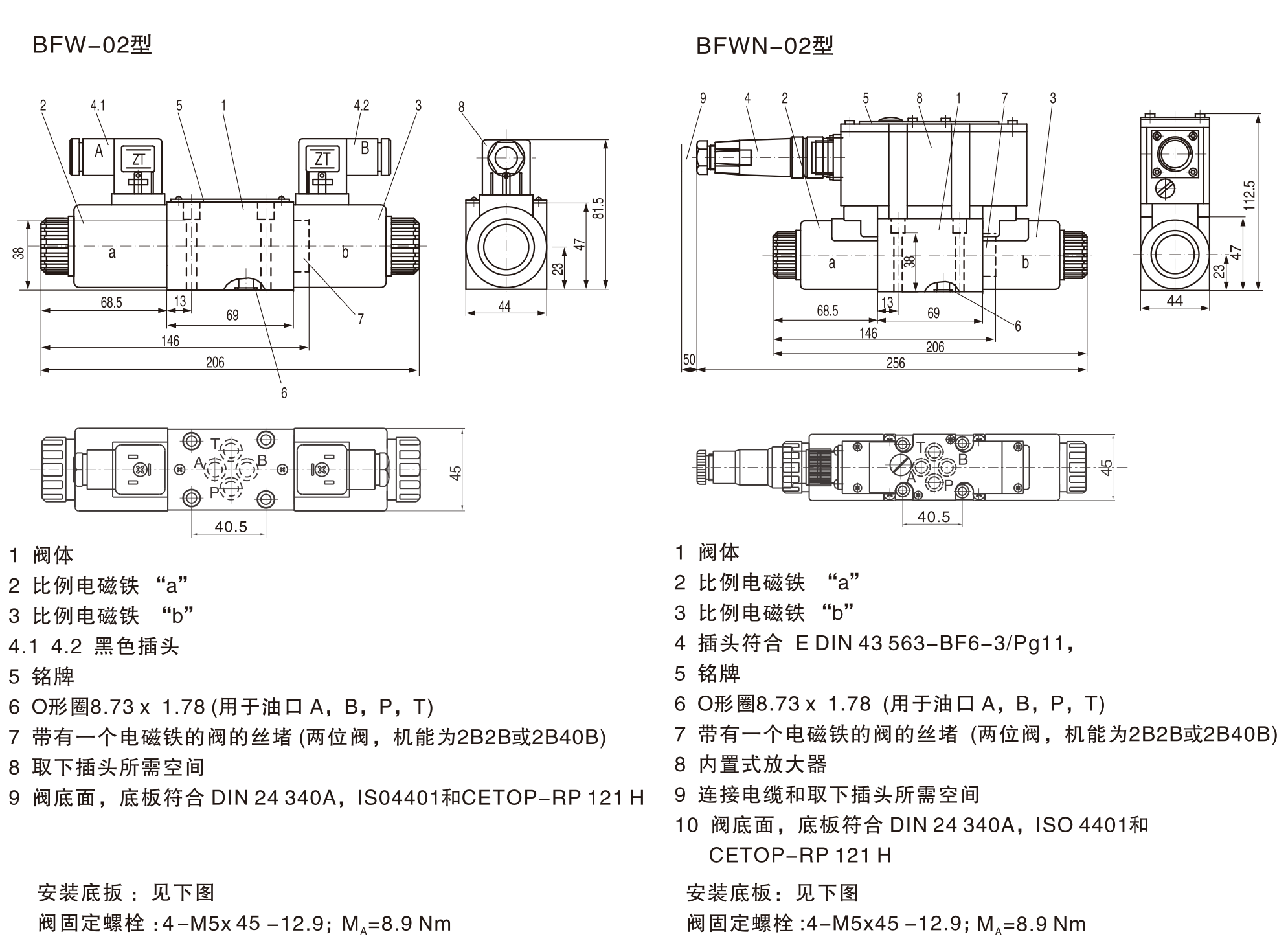

元件尺寸和圖例說明

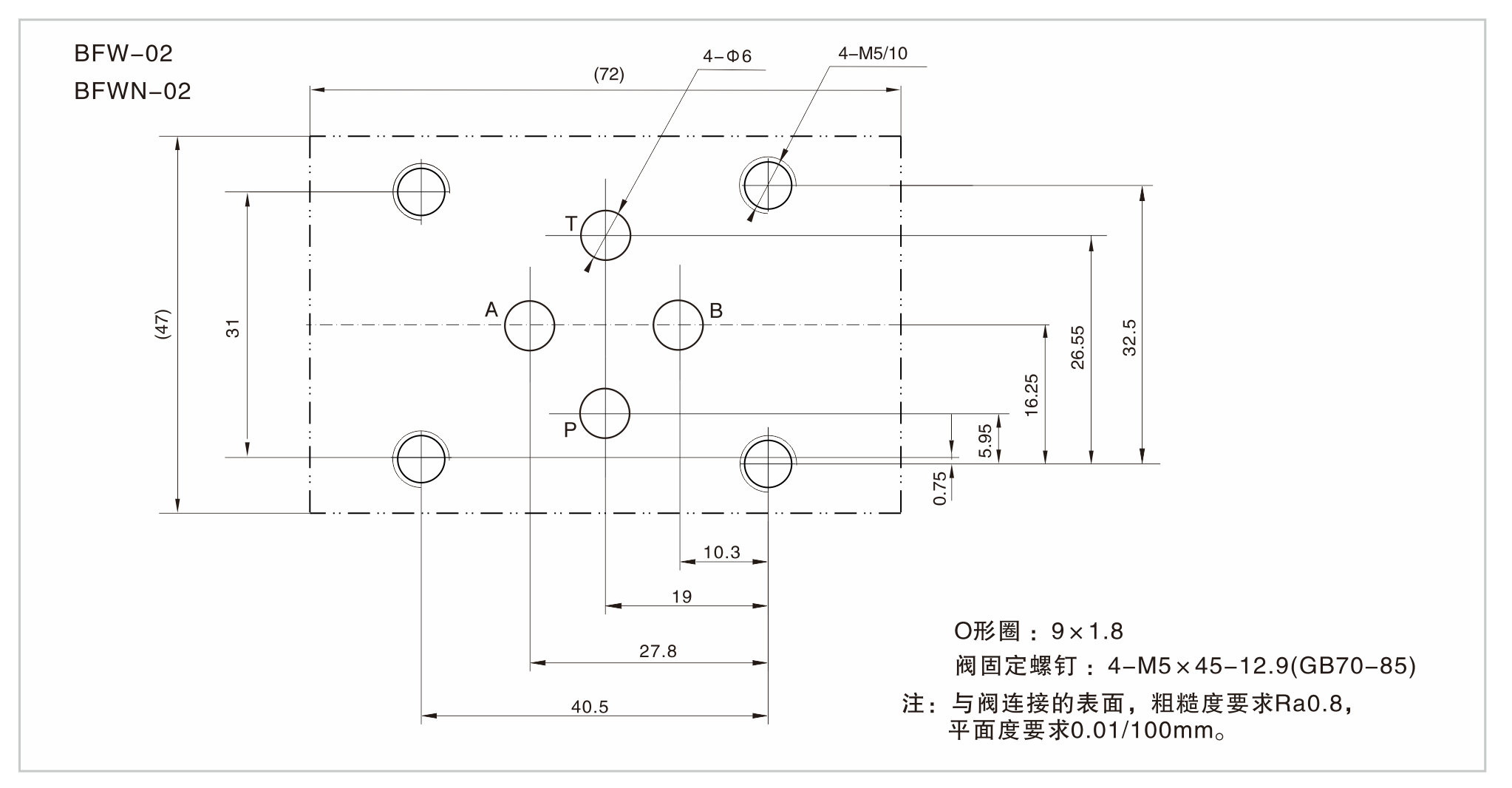

底板尺寸

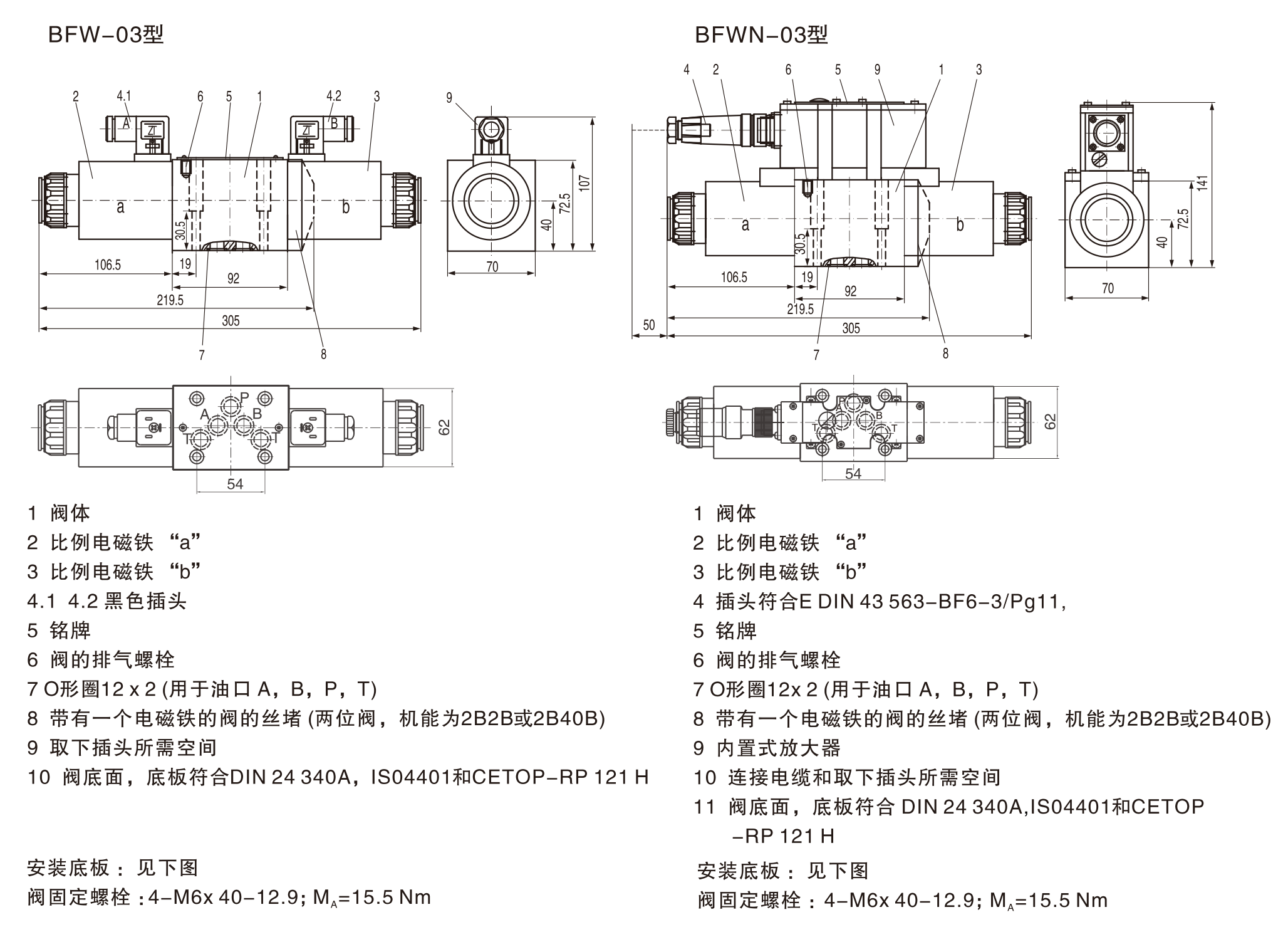

元件尺寸和圖例說明

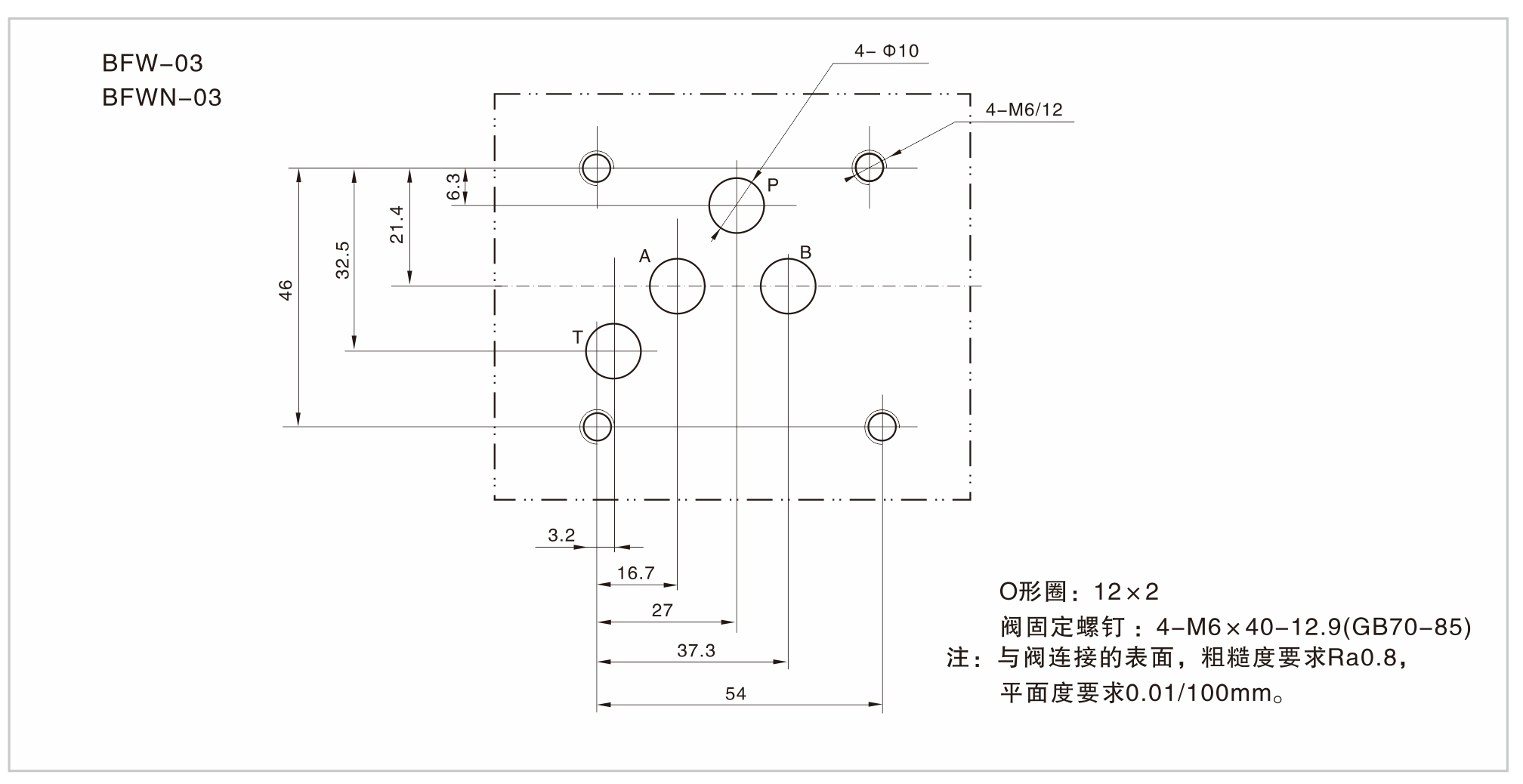

底板尺寸
