平衡閥

說明

非透氣標準型，最大設定壓280 Bar;導壓比3: 1,1.5:1,2:1。

PDF樣本下載

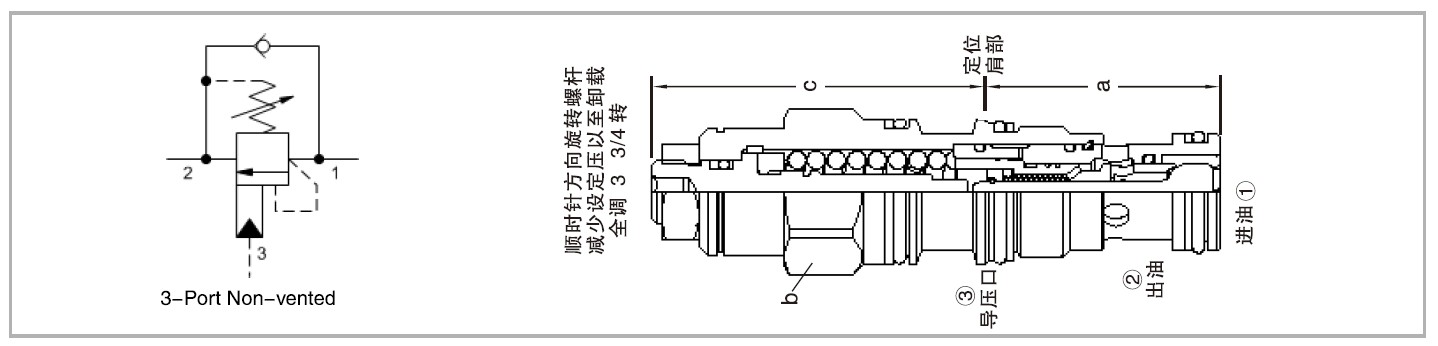

  • 機能符號、剖面圖和技術參數

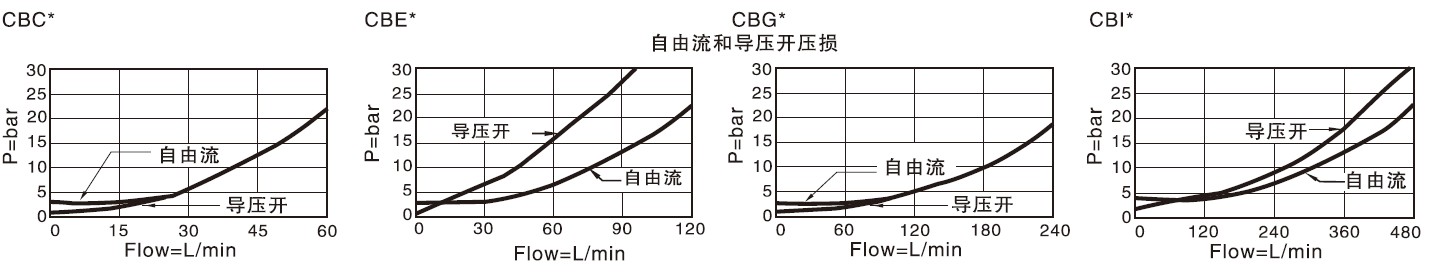

  • 壓力-流量曲線

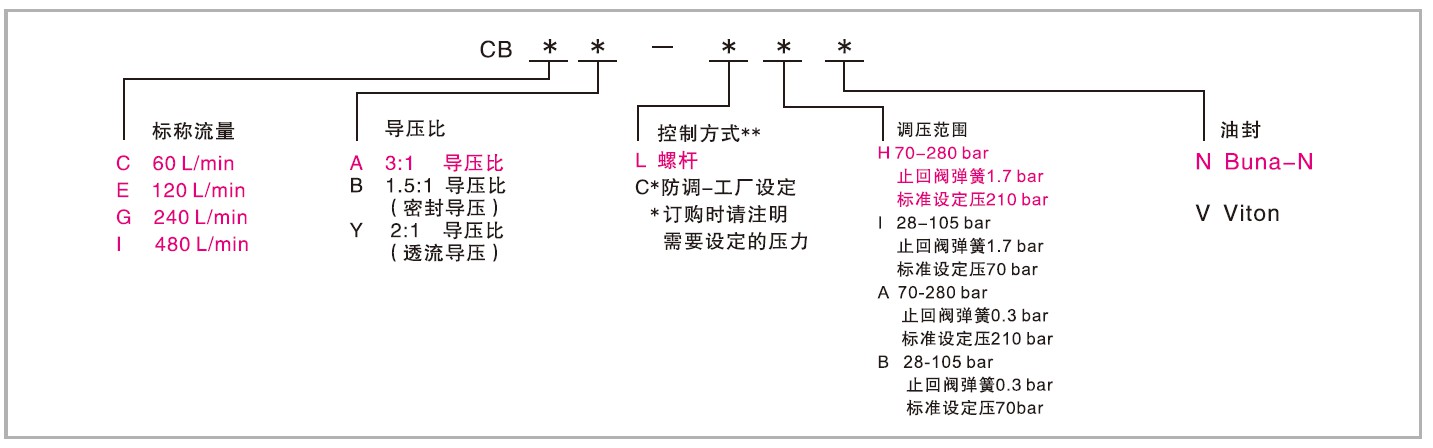

  • 訂貨型號

    • 流量
    		 (代表）插式閥型號
    		 插孔
    		 插裝閥尺寸
    a
    		 b
    		 c
    L       C
    6o L/min
    		 CBCA-LHN
    		 T-11A
    		 35,0 22,2 49,8 58,2 45-50
    120 L/min
    		 CBEA一LHN
    		 T-2A
    		 35,1 28,6 60,5 63,5 60-70
    240 L/min
    		 CBGA-LHN
    		 T-17A 46,0 31,8 69,9 84,1 200-215
    480 L/min
    		 CBIA-LHN
    		 T-19A 63,5 41,3 89,9 103,9 465-500


    • 閥設定在最大壓280 Bar時，能承受的負載壓為215 bar。
    • 回座時最大內漏量=0,4 cc/min。
    • 出廠設定壓以流量30 cc/min設定。
    • 閥設定于標準設定壓時，回座壓高于設定壓的85%。若設定壓小于標準設定壓，則回座壓的百分比會較低。
    • 平衡閥的設定壓應為最大負載感應壓的1.3倍。
    • 口2的背壓會增加閥設定壓，增加的幅度相當于口2的背壓乘以1+平衡閥的導壓比。
    • 止回閥有兩種開閥壓，使用1.7 Bar的止回閥除非作動器有空蝕現象的考慮。
