HYNV12-20(節流閥)

說明

手動節流閥

工作

節流閥流量大小或關閉可通過調節螺桿來實現。

PDF樣本下載
  • 技術參數

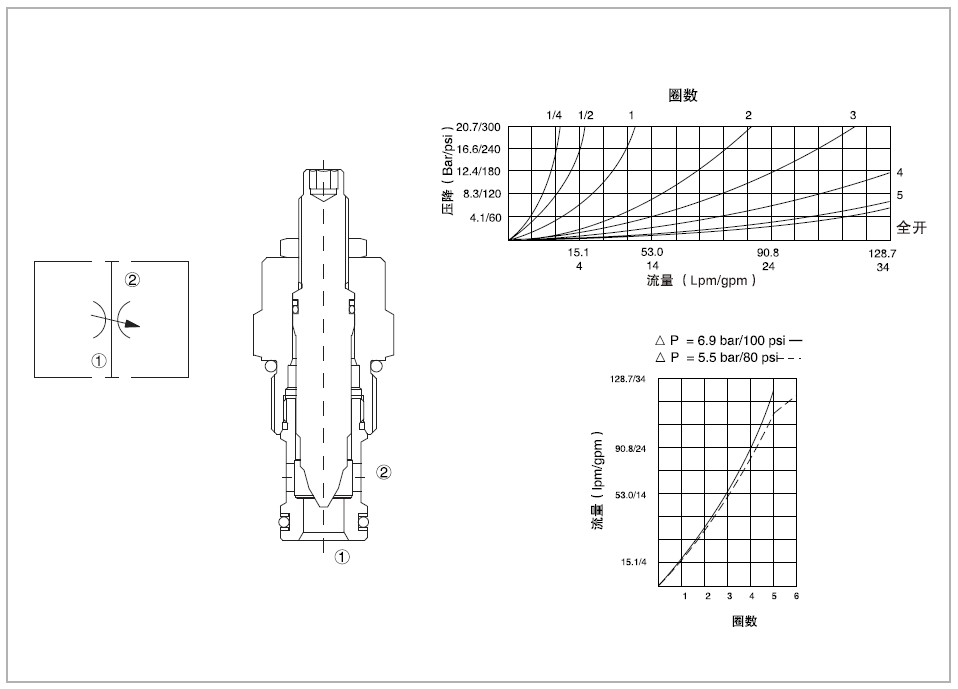

  • 機能符號、剖面圖和壓力-流量曲線

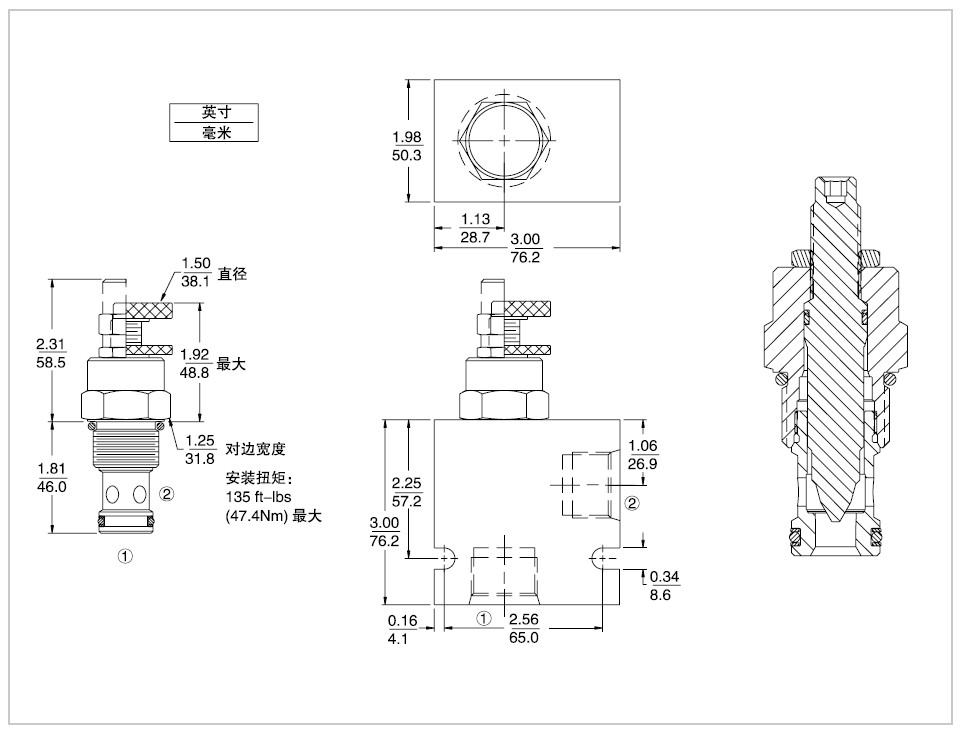

  • 尺寸

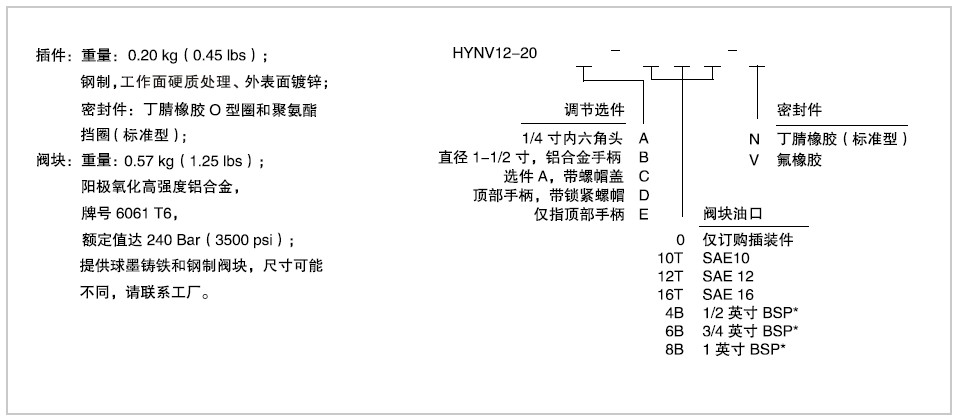

  • 材料和訂貨型號
    • 工作壓力
    		 240 Bar
    流量
    		 完全打開4.5圈、標稱壓力差為7 Bar 時,流量為113.6 lpm
    內泄漏
    		 最大3滴/分（在250 bar時測得）
    溫度
    		 (-40℃~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY12-2,見頁碼H.1.5
    閥塊材料
    		 6061-T6 鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
