HYPS10-32(順序閥)

說明

外控內排滑閥型順序閥

工作

在穩定狀態，③口與②口不通;在①口達到預設定值時，③到②打開。因彈簧腔的液壓油與②口通，所以②口的背壓將1 :1地疊加到閥的設定上。

PDF樣本下載
  • 技術參數

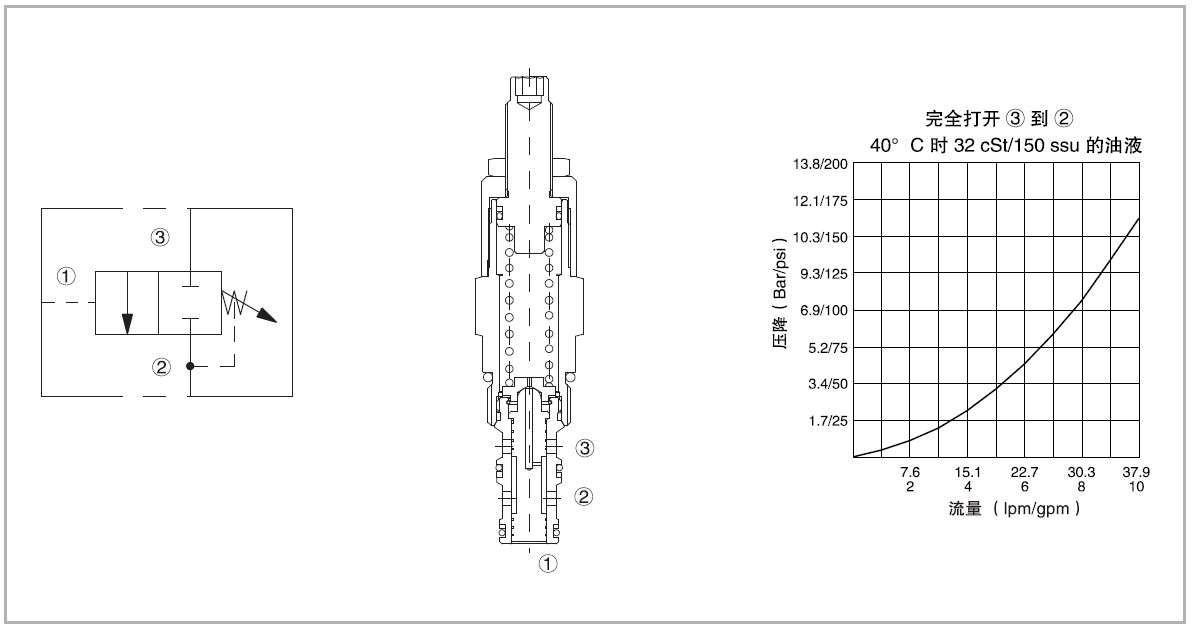

  • 機能符號、剖面圖和壓力-流量曲線

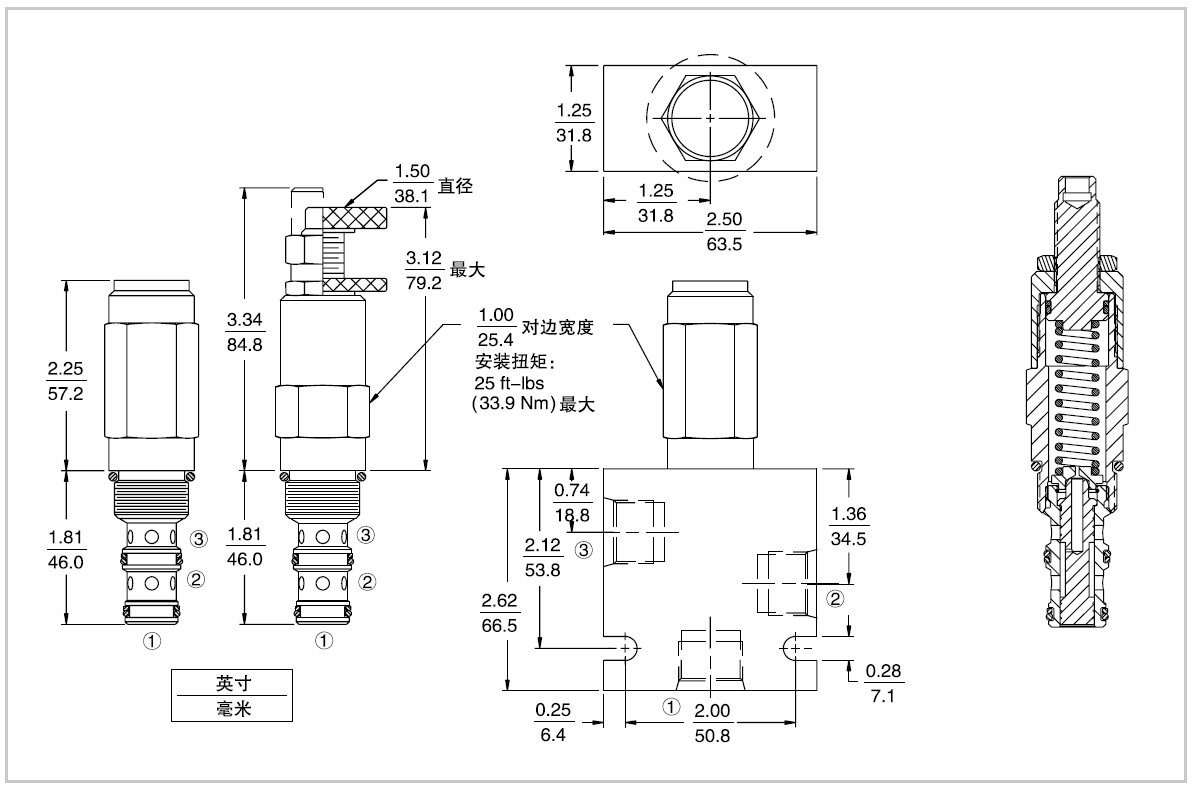

  • 尺寸

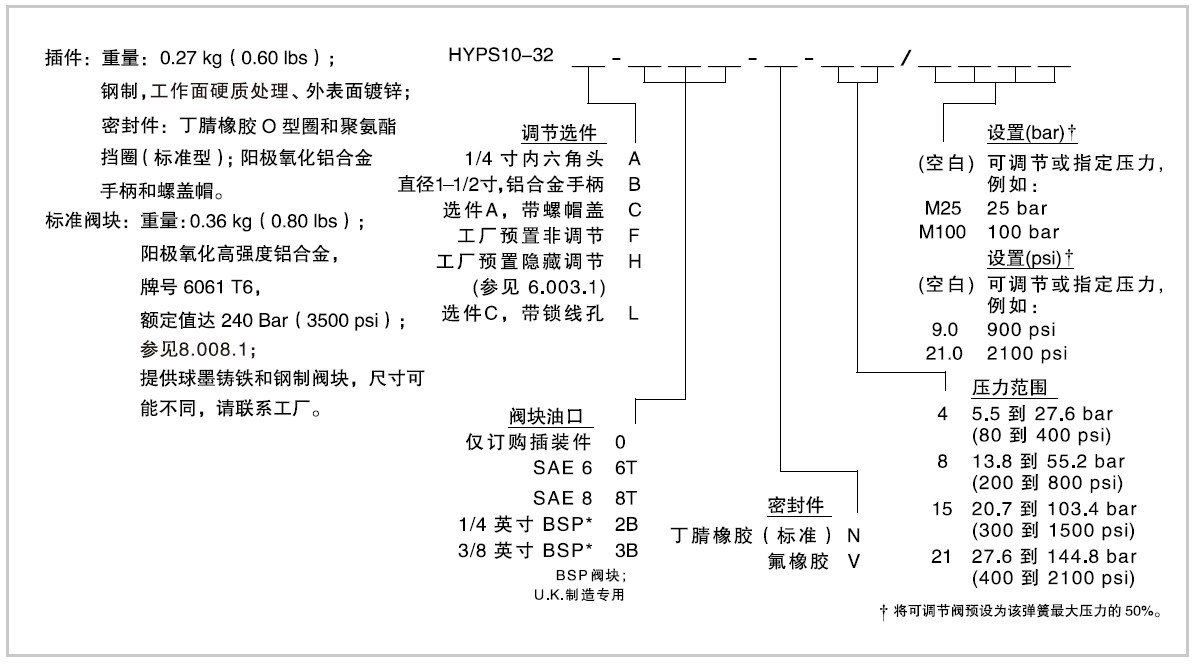

  • 材料和訂貨型號
    • 工作壓力
    		 207 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 82 cc/min，最大至額定設置的90%
    彈簧調壓范圍
    		 5.5 到27.6 Bar，預設定:13.8 bar
    13.8到55.2 Bar，預設定:27.6 bar
    20.7到103.4 Bar，預設定:51.5 bar
    27.6 到114.8 Bar，預設定:72.5 bar
    溫度
    		 (-40℃ ~ +120℃ ）標準丁腈橡膠密封
    油 液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-3,見頁碼H.1.5
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
