HYPS10-30(順序閥)

說明

內控內排滑閥型順序閥

工作

在穩定狀態，①口與②口不通，②到③通;在①口達到預設定的壓力時，①到②打開。

PDF樣本下載
  • 技術參數

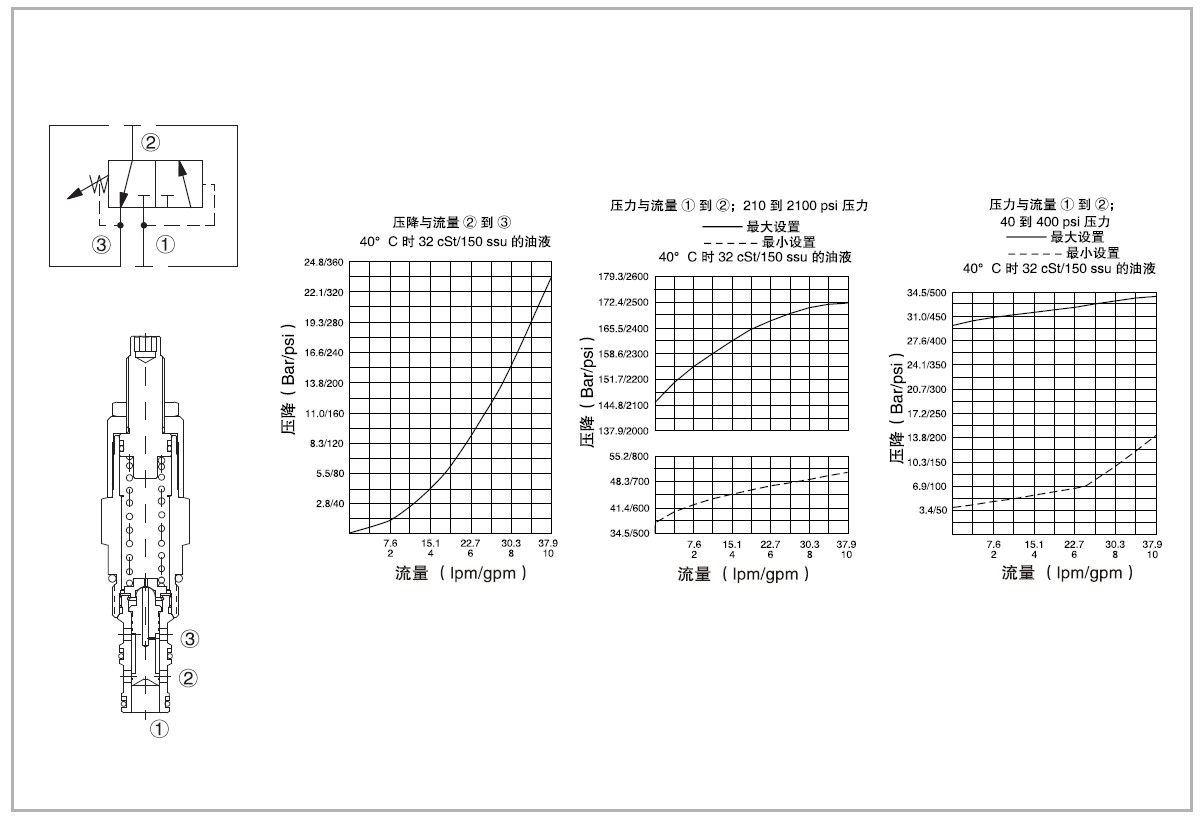

  • 機能符號、剖面圖和壓力-流量曲線

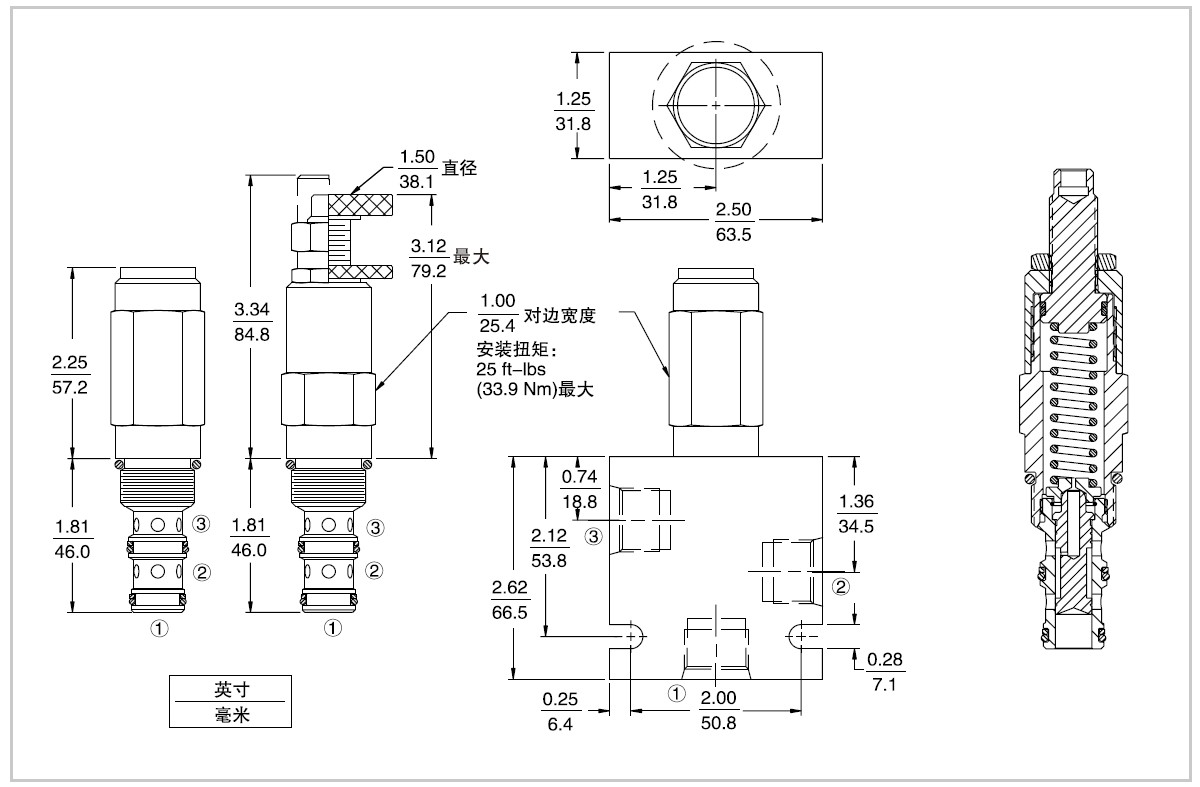

  • 尺寸

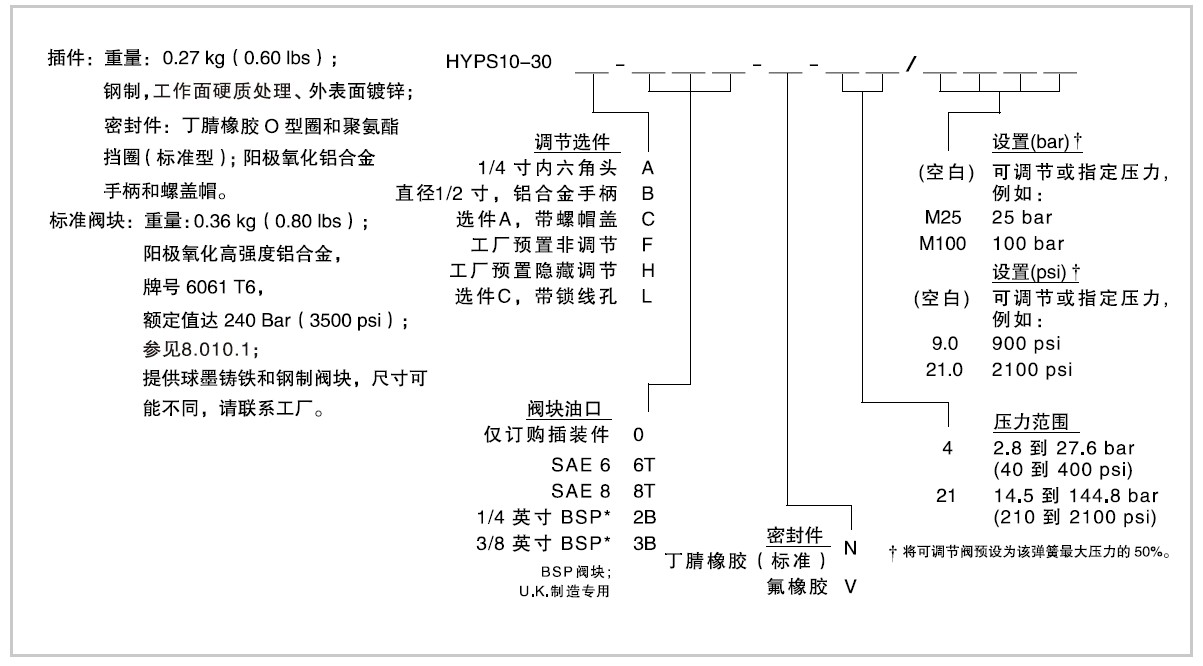

  • 材料和訂貨型號
    • 工作壓力
    		 207 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 82 cc/min,最大至額定設置的85%
    彈簧調壓范圍
    		 2.8到28 Bar,預設定:13.8 bar
    14.5 到145 Bar,預設定:72.5 bar
    溫度
    		 (-40℃ ~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-3,見頁碼H.1.4
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
