HYPR10-32(直動式減壓/溢流閥)

說明

滑閥直動式減壓/溢流閥

工作

在①口的壓力達到彈簧設定的壓力時，從②到①減壓。彈簧腔內排到③口。

當①口的壓力超過預設定的壓力10 bar以上時，②口漸漸關閉，①到③開始溢流。

PDF樣本下載
  • 技術參數

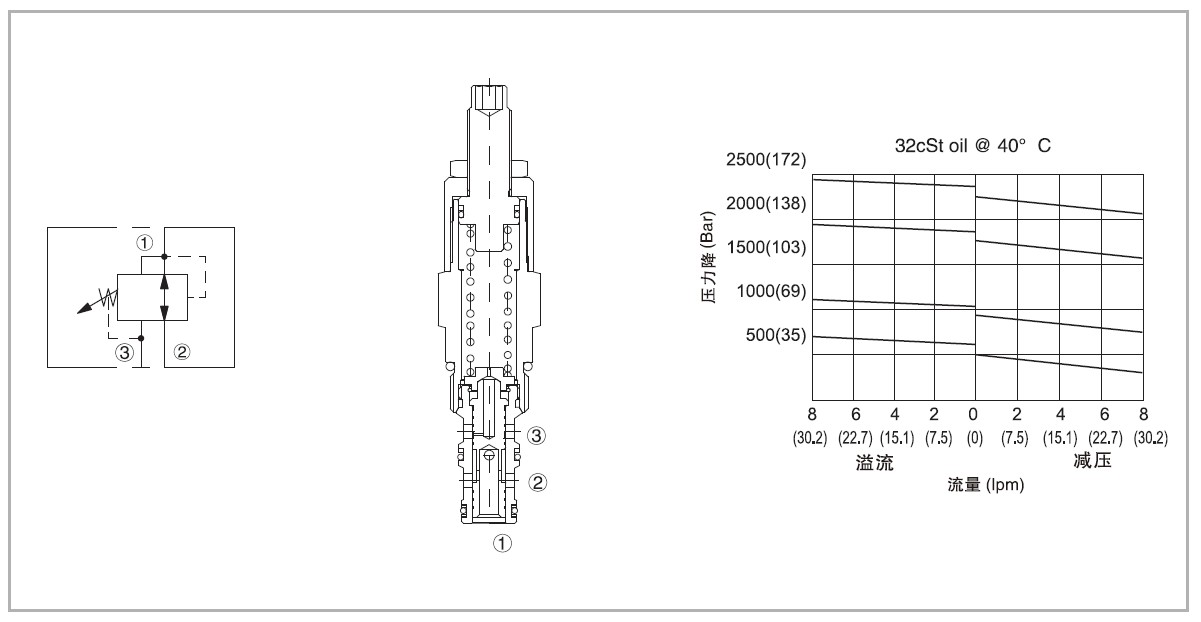

  • 機能符號、剖面圖和壓力-流量曲線

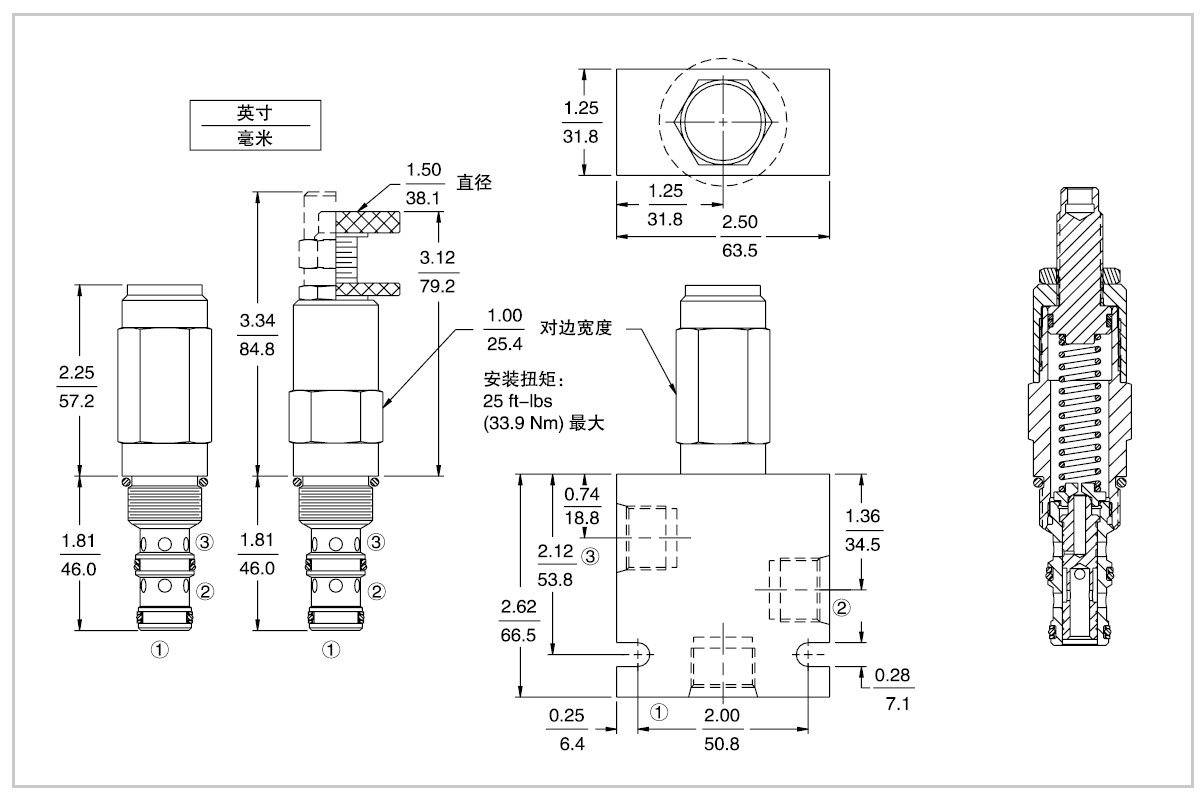

  • 尺寸

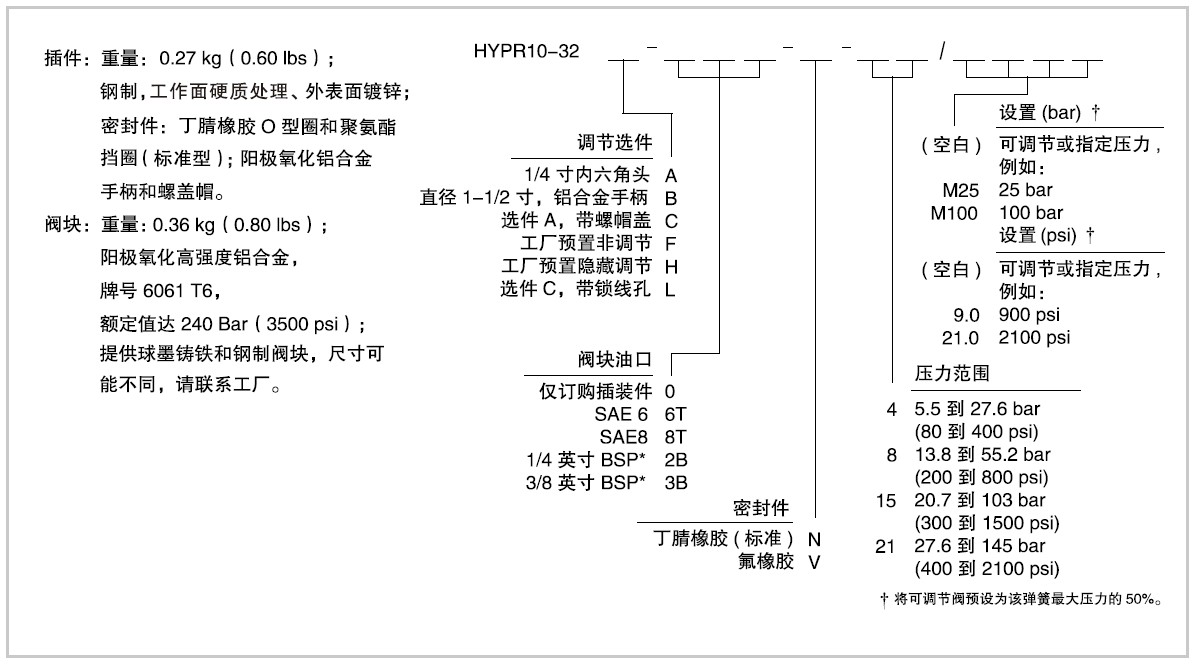

  • 材料和訂貨型號
    • 工作壓力
    		 207 Bar
    流量
    		 見曲線圖
    內泄漏
    		 (內泄漏②到③)最大內泄漏82 cc/min ( AP =207 bar時測得）
    彈簧調壓范圍
    		 5.5 到27.6 Bar，預設定:13.8 bar
    13.8 到55.2 Bar，預設定:27.6 bar
    20.7到103 Bar，預設定:51.5 bar
    27.6到145 Bar，預設定:72.5 bar
    溫度
    		 (-40℃ ~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-3,見頁碼H.1.4
    閥塊材料
    		 6061-T6 鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
