HYRV10-22(差動式溢流閥)

說明

差動座閥式溢流閥

工作

當②口壓力達到設定壓力時，從②口到①口打開，以保持系統壓力不超過設定值。

PDF樣本下載
  • 技術參數

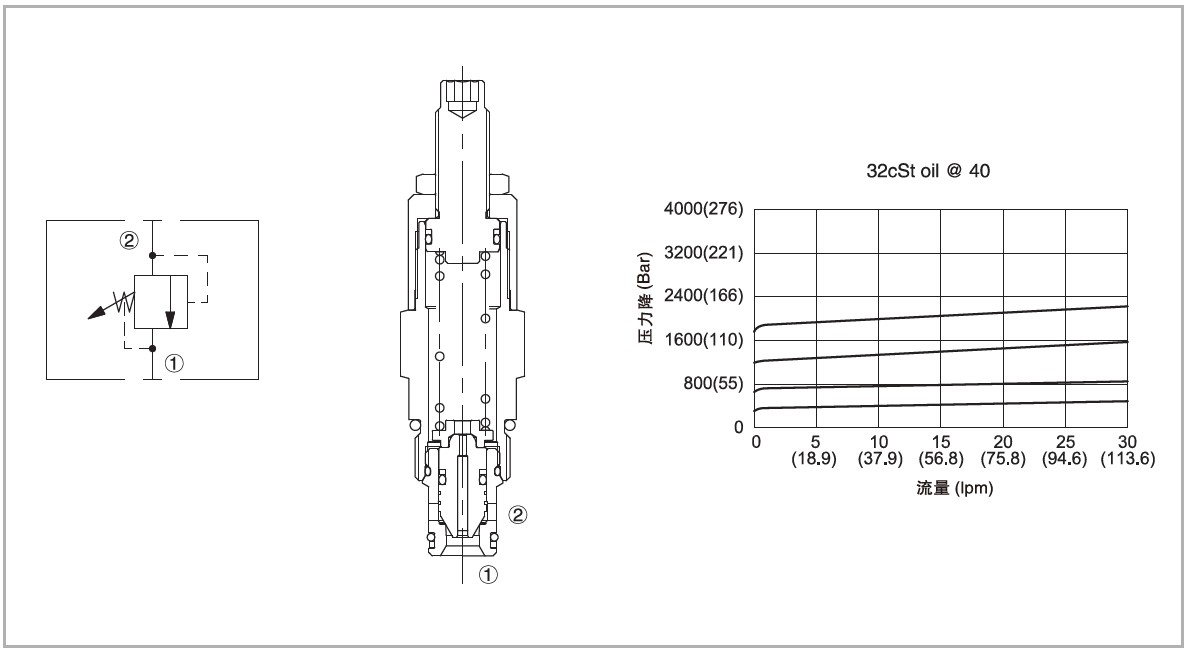

  • 機能符號、剖面圖和壓力-流量曲線

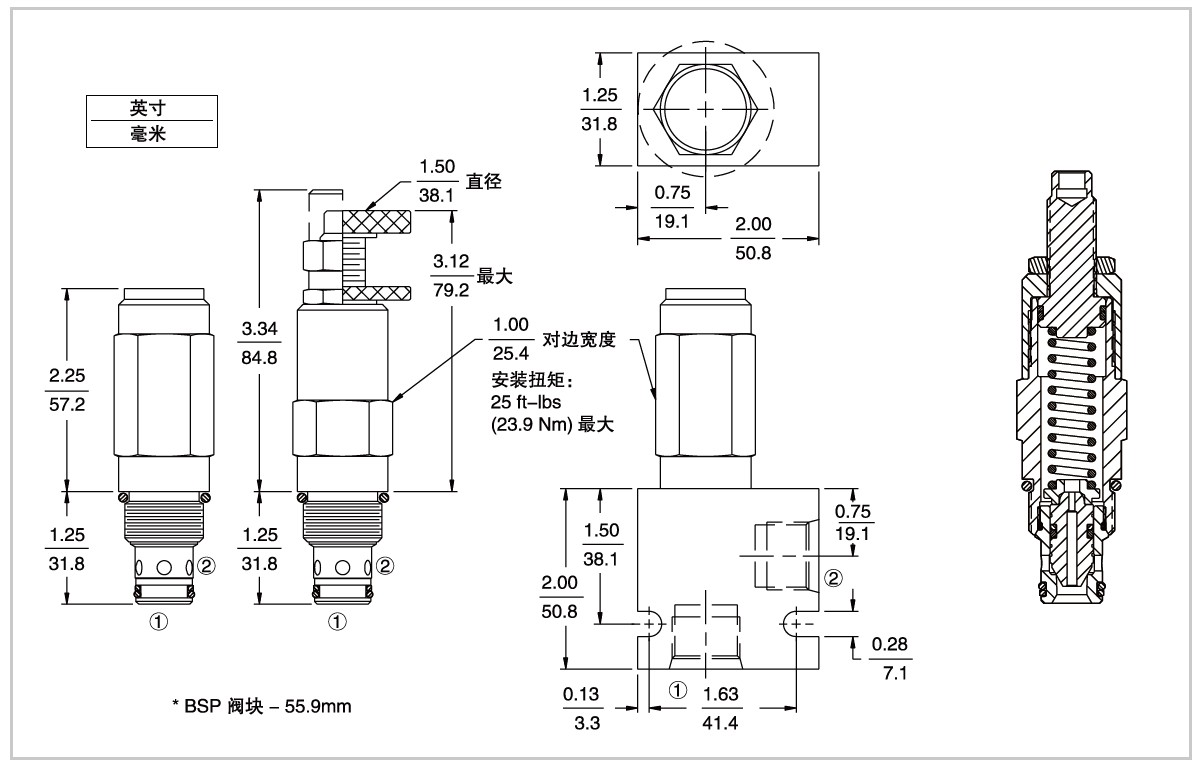

  • 尺寸

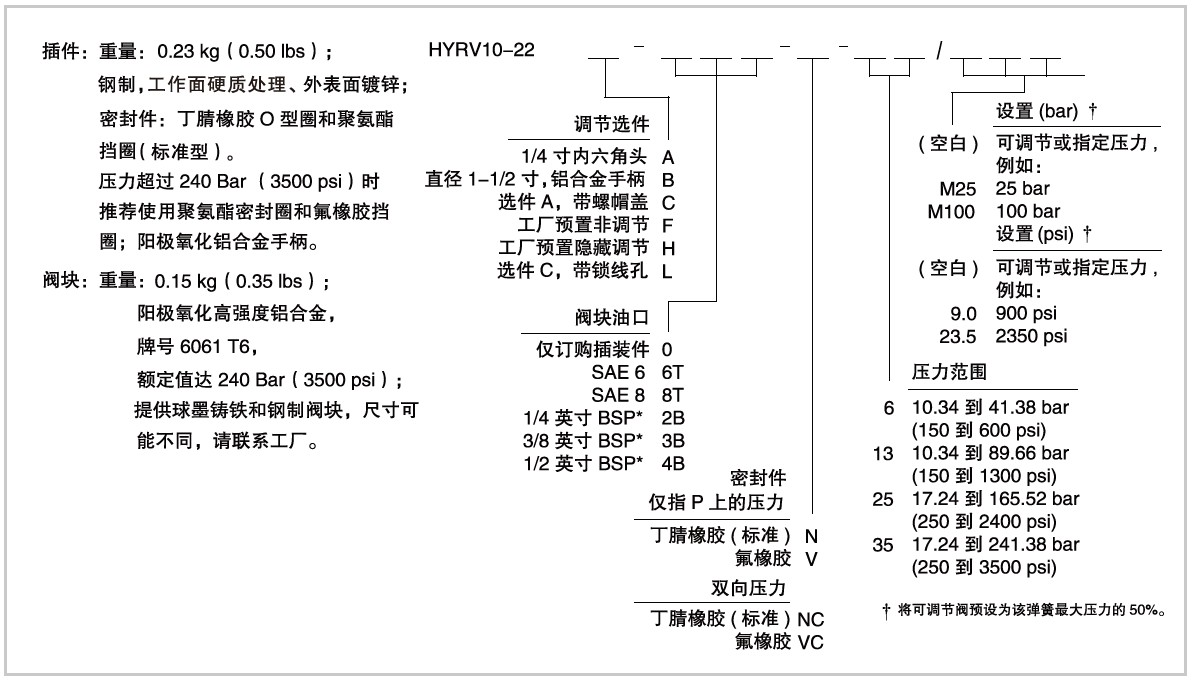

  • 材料和訂貨型號
    • 工作壓力
    		 240 Bar
    彈簧調壓范圍
    		 10.34到41.38 Bar;預設定:21 bar
    10.34到89.66 Bar;預設定:45 bar
    17.24到165.52 Bar;預設定:83 bar
    17.24到241.38 Bar;預設定:121 bar
    閉合壓力
    		 開啟壓力的80% ( 0.95 Ipm/0.25 gpm工況下的開啟壓力)
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 5滴/分，最大至額定設置的85%
    溫度
    		 (-40℃ ~+120℃)標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-2,見頁碼H.1.3
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
