HYDRV08(差動式溢流閥)

說明

差動座閥式溢流閥

工作

當②口壓力達到設定壓力時,從②口到①口打開，以保持系統(tǒng)壓力不超過設定值。

PDF樣本下載
  • 技術參數(shù)

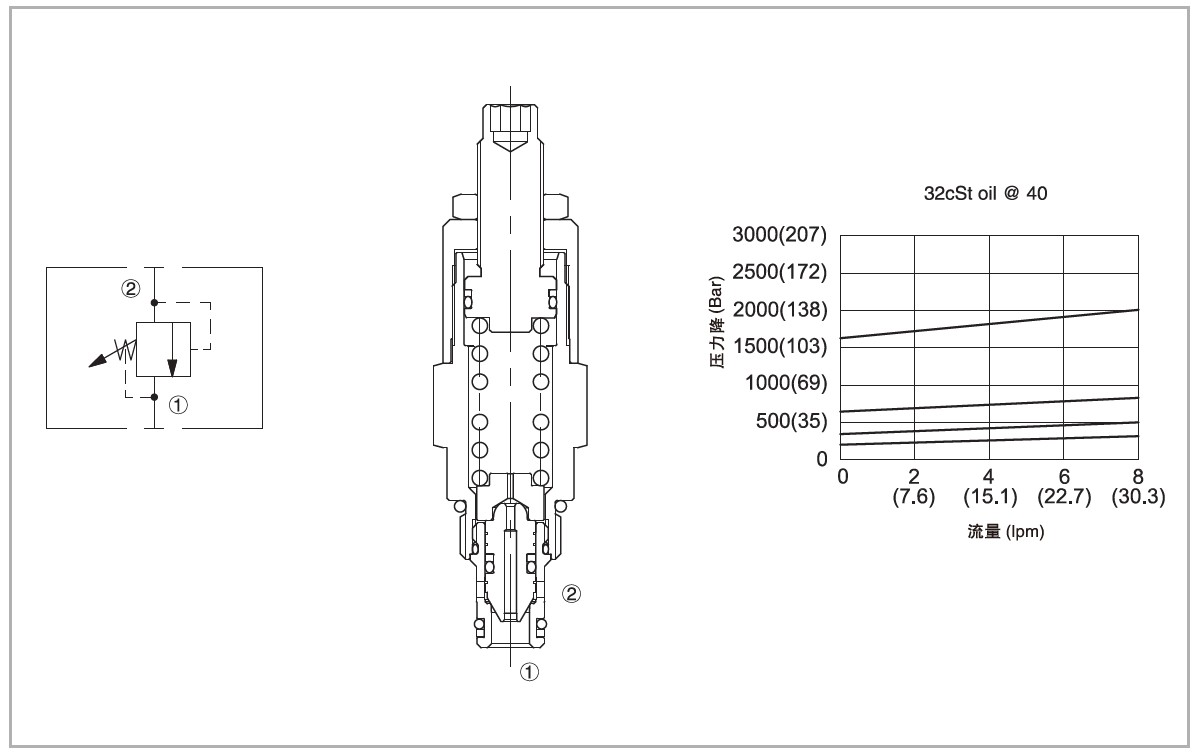

  • 機能符號、剖面圖和壓力-流量曲線
  • 尺寸

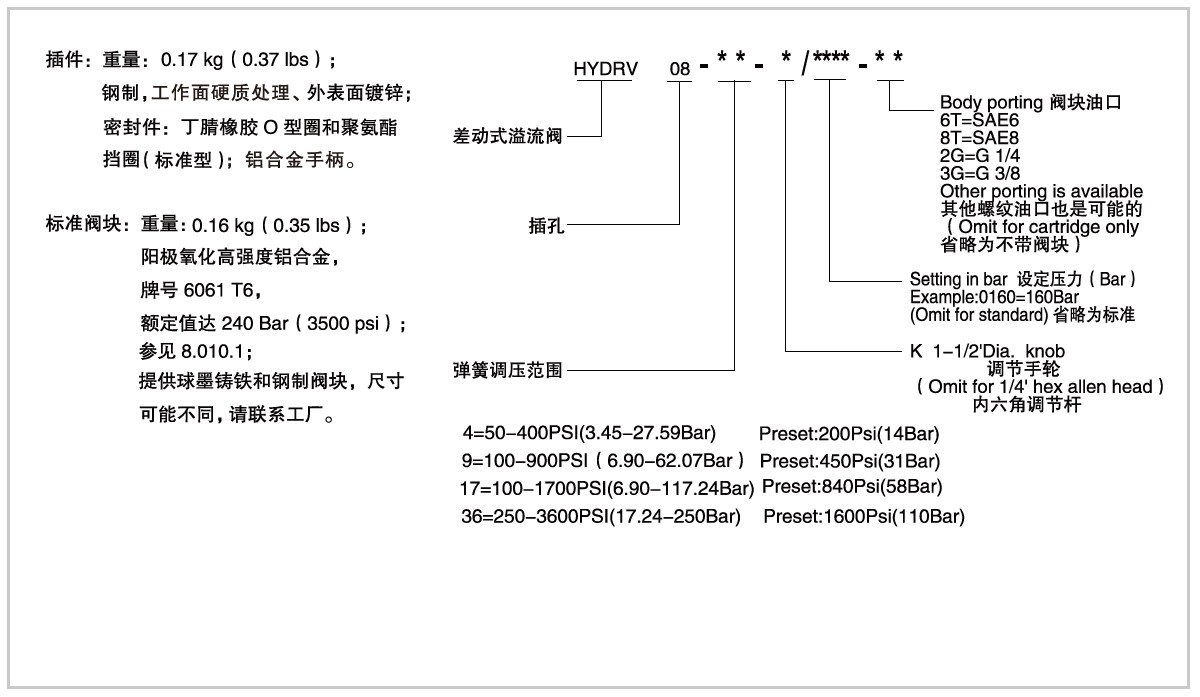

  • 材料和訂貨型號
    • 工作壓力
    		 250 Bar
    彈簧調壓范圍
    		 最大可達250 Bar
    閉合壓力
    		 開啟壓力的80%(0.95 lpm/0.25 gpm工況下的開啟壓力)
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 5滴/分，最大至額定設置的80%
    溫度
    		 (-30℃ ~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY08-2,見頁碼H.1.2
    閥塊材料
    		 6061-T6 鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
