HYLS04- B30(梭閥)

說明

球型內嵌式梭閥

工作

當①口超過③口的壓力時，①到②打開;

當③口超過①口的壓力時，③到②打開。

一般用于自動開啟液壓馬達制動器:比較液壓馬達油口壓力，壓力高的油口與液壓制

動器釋放端連接。

PDF樣本下載
  • 技術參數

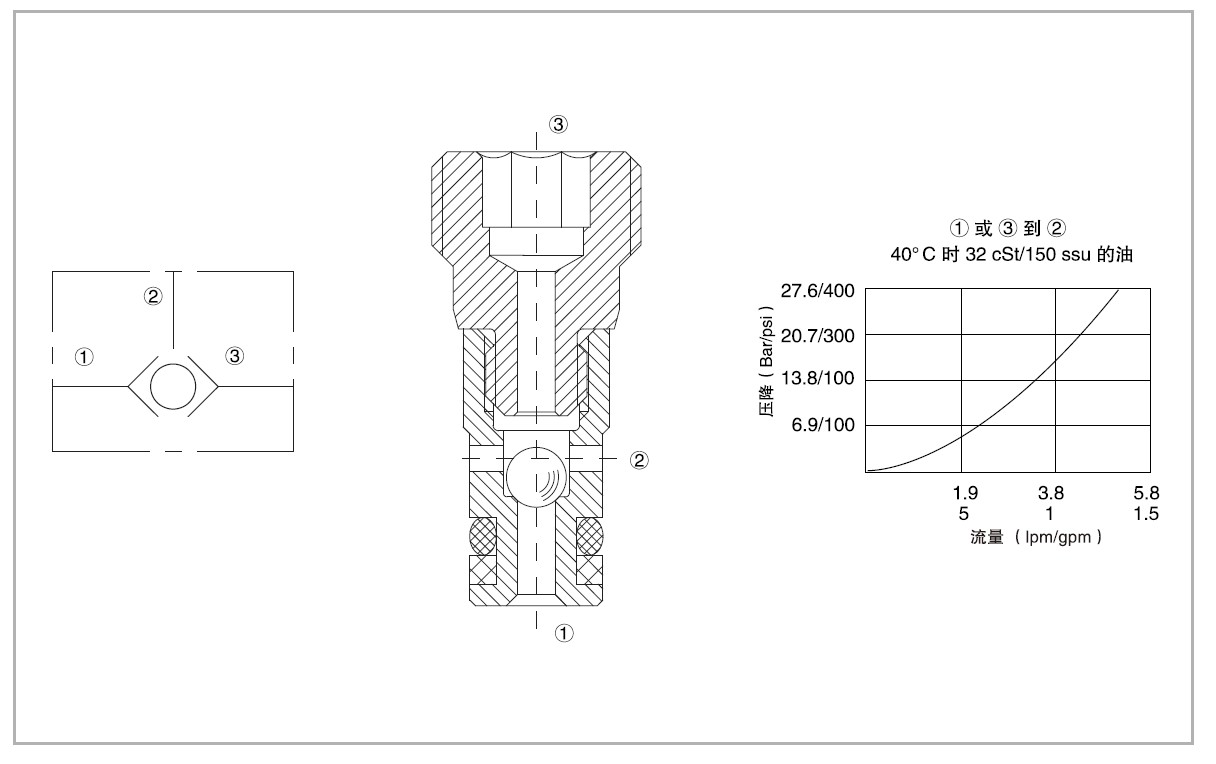

  • 機能符號、剖面圖和壓力-流量曲線

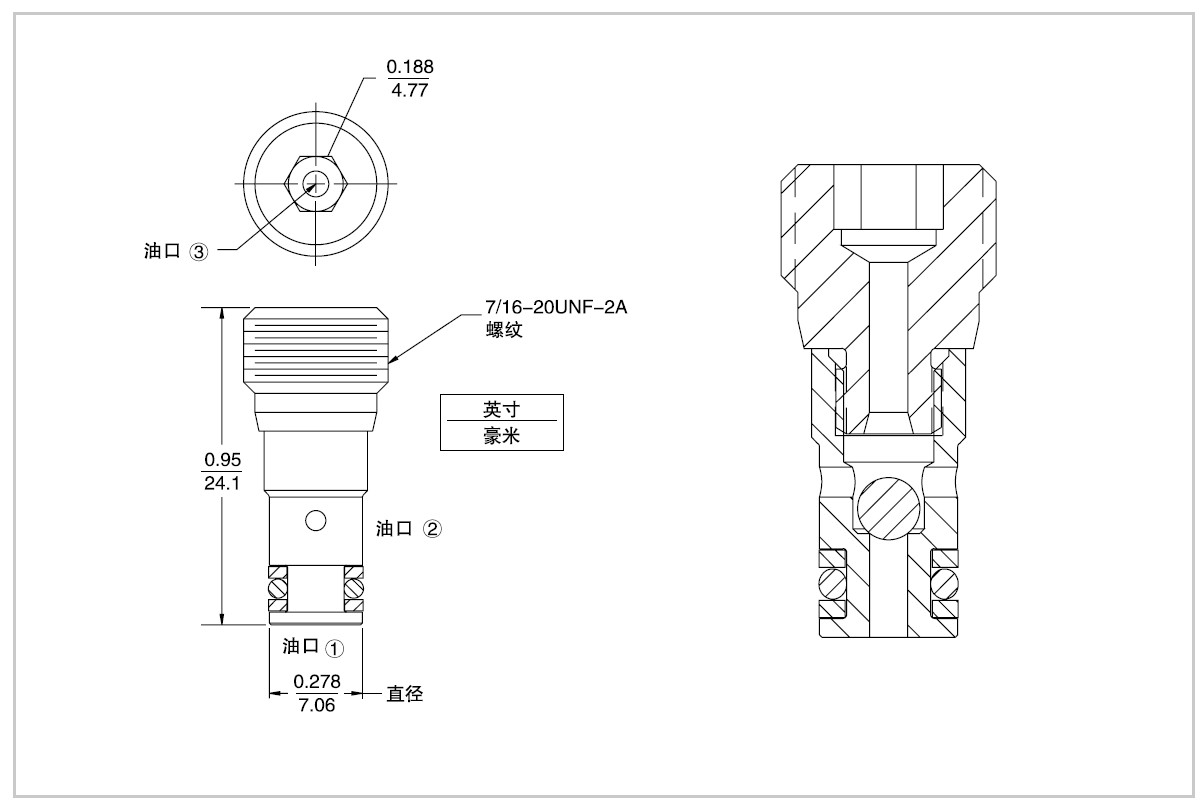

  • 尺寸

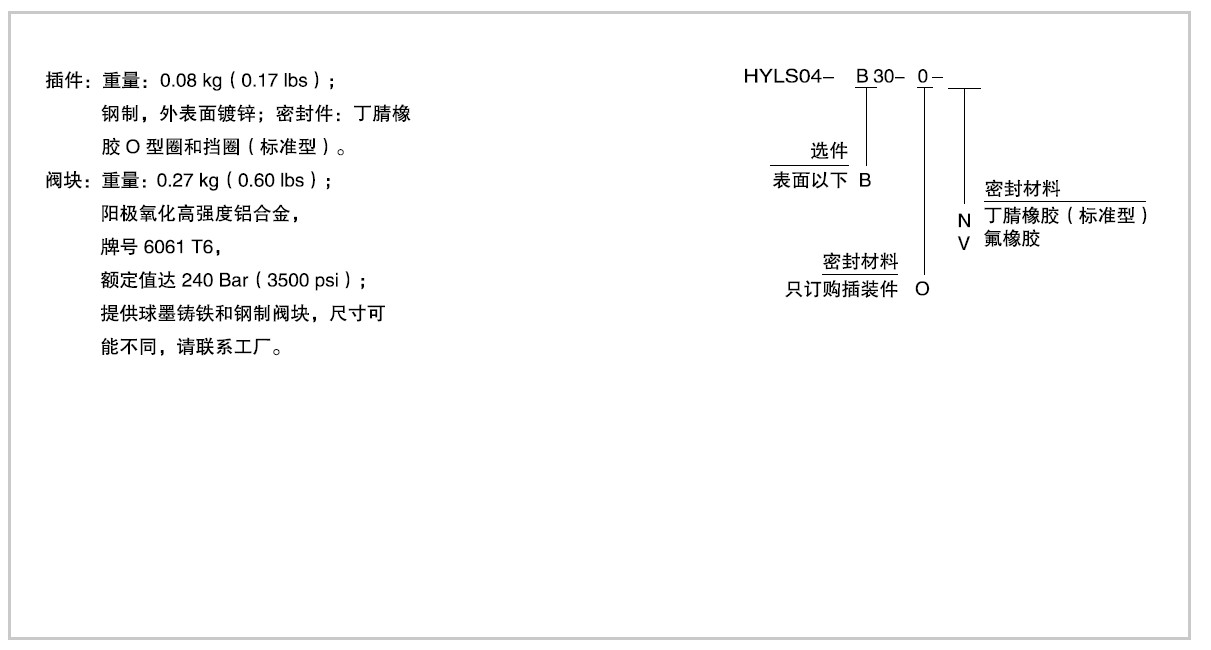

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量 5 L/min
    內泄露 最大5滴/分（在240 Bar時測得）
    溫度 (-40℃~+120℃）標準丁腈橡膠密封
    油液 礦物油粘度7.4~420 cSt.
    插孔 HY04-B2,見頁碼H.1.1
    閥塊材料 鋼和球鐵允許使用最大壓力350 Bar
