HYMP08-30(手動換向閥)

說明

二位,三通,手動換向閥

工作

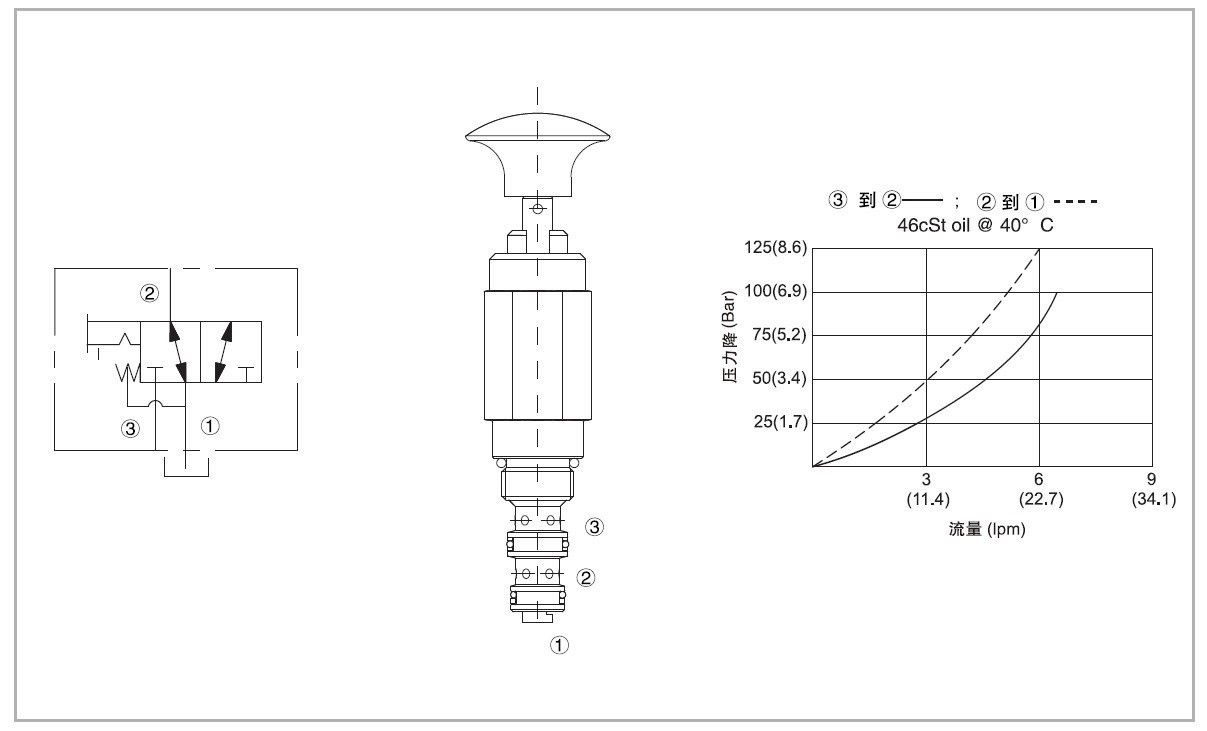

初始位,彈簧復位,油液從②流向①，而在③處關閉。

手柄拉開，油液從③流向②，而在①處關閉。彈簧腔泄油孔與①通。

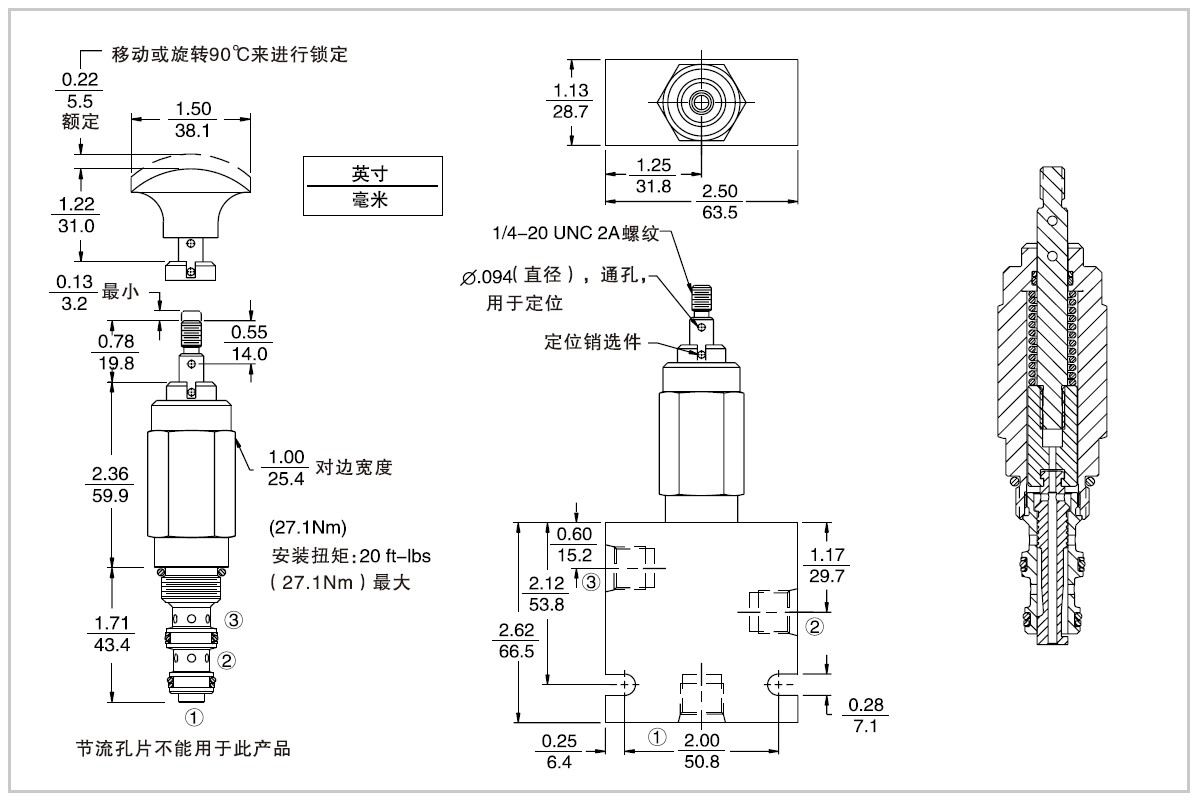

注:油口①的壓力將直接作用在閥芯和彈簧上，油口①只能回油箱。采用拉動旋轉手柄,②到③通，

手柄旋轉90℃，定位在固定槽內。輕輕拉動手柄并自鎖定位旋轉90℃后，彈簧復位，閥芯換向。
