HYPD10-41(二位三通液控?fù)Q向閥)

說明

二位,三通,外控內排,螺紋插裝方向閥

工作

當①口有先導壓力信號時，閥芯換向，③到②通，④不通;

當①口有先導壓力信號時，閥芯換向，③到②通，④不通;

由于④口與彈簧腔通，所以④口的壓力將直接1:1地影響先導壓力要求。

PDF樣本下載
  • 技術參數

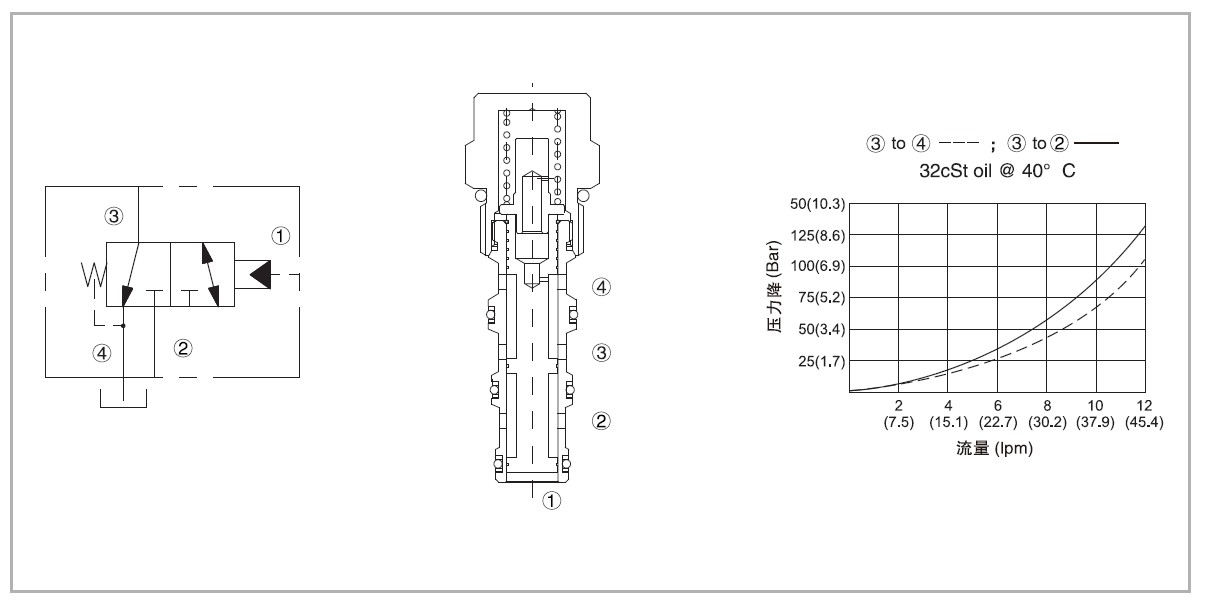

  • 機能符號、剖面圖和壓力-流量曲線

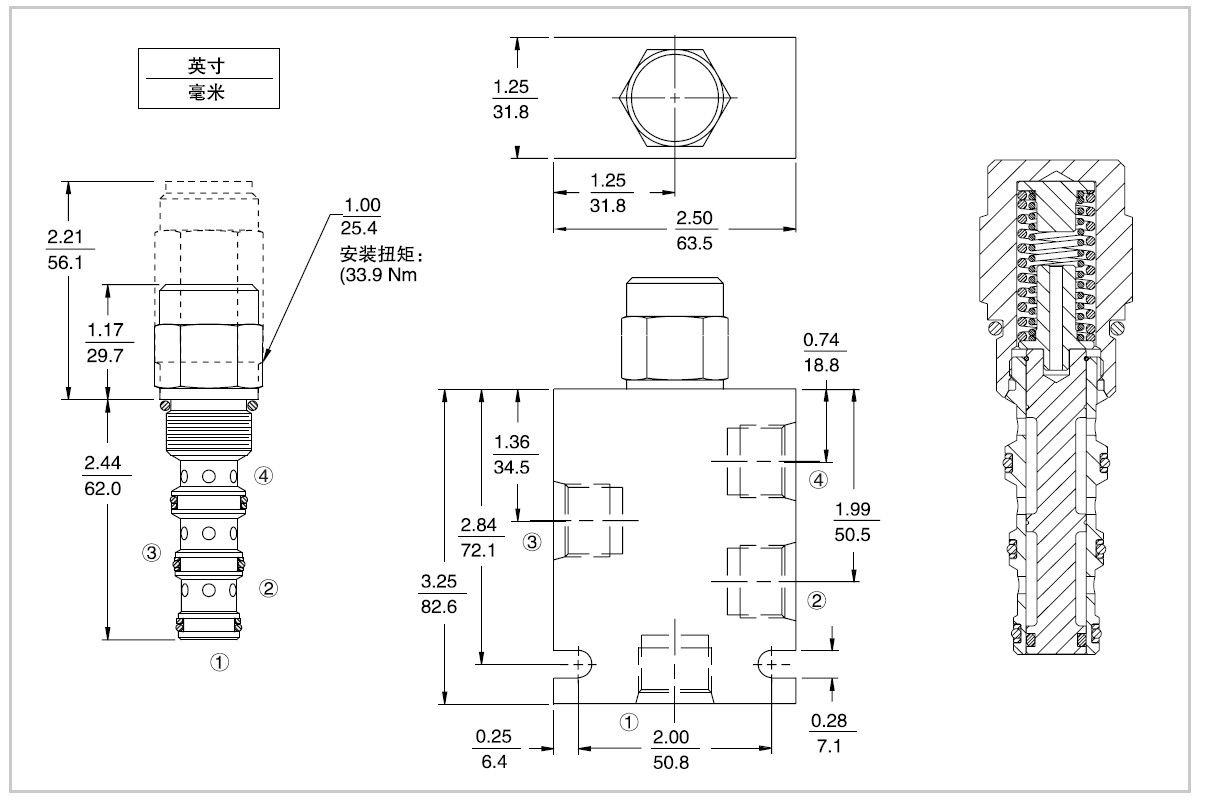

  • 尺寸

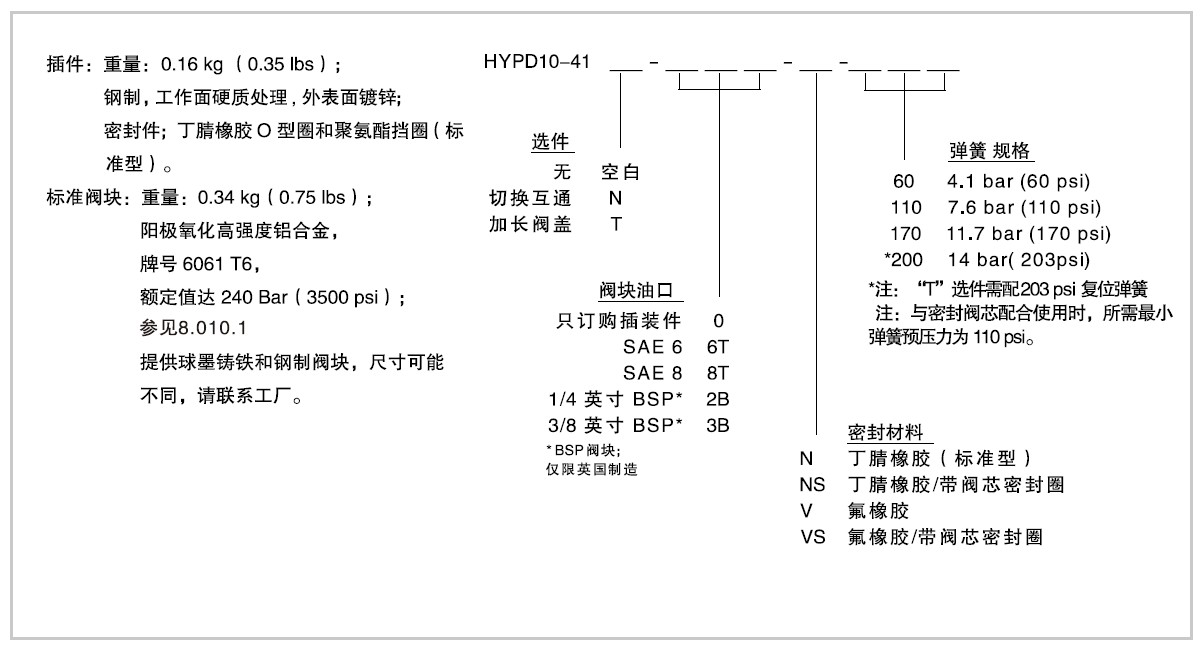

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量 見壓降流量曲線圖
    內泄露 最大82 cc/min （在207 bar時測得)
    先導口壓力要求

    閥口開啟-4.1 Bar (60psi)彈簧:4.7 bar(68.2psi)

                             -7.6 bar(1 10psi)彈簧: 7.6 bar(110psi)

    閥口全開-4.1 Bar (60psi)彈簧:5.2 bar (75psi)

                             -7.6 bar(110psi)彈簧:8.6 bar(125psi)

    溫度 (-40℃ ~ +120℃)標準丁腈橡膠密封
    油液 礦物油粘度7.4~420 cSt.
    插孔 HY10-4,見頁碼H.1.4
    閥塊材料 6061-T6 鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
