HYDC10-40(雙向液壓鎖)

說明

螺紋插裝雙向液壓鎖

工作

①到②，④到③關閉;在相反方向，②到①，③到④打開。有3:1的控制比，所以在

②口或③口的壓力超過④口或①口的負載壓力的1/3時，④到③，①到②打開。

PDF樣本下載
  • 技術參數

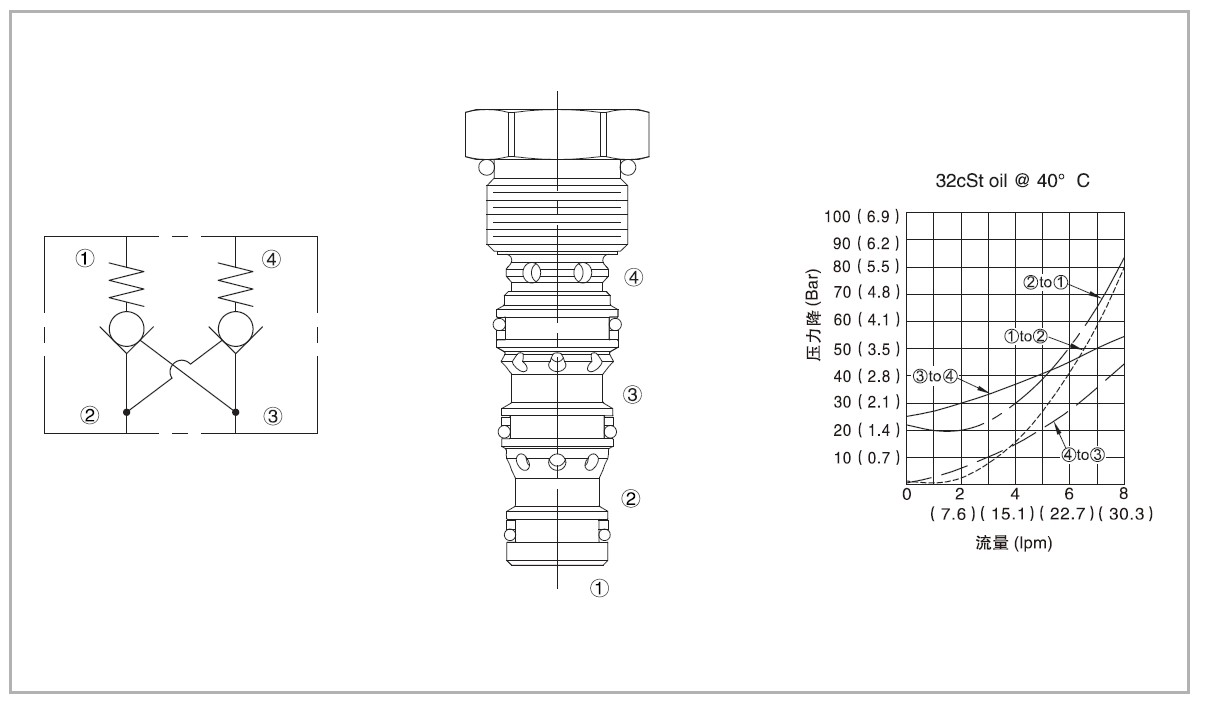

  • 機能符號、剖面圖和壓力-流量曲線

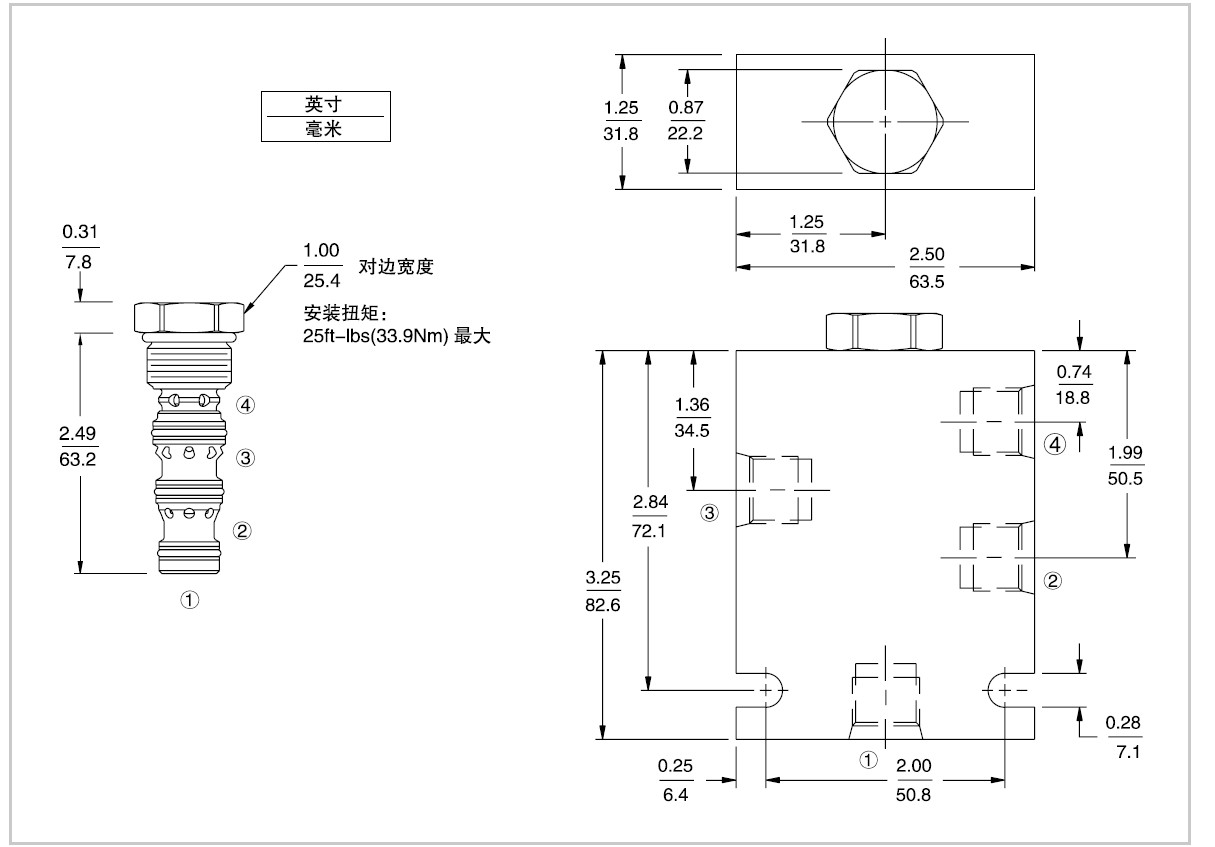

  • 尺寸

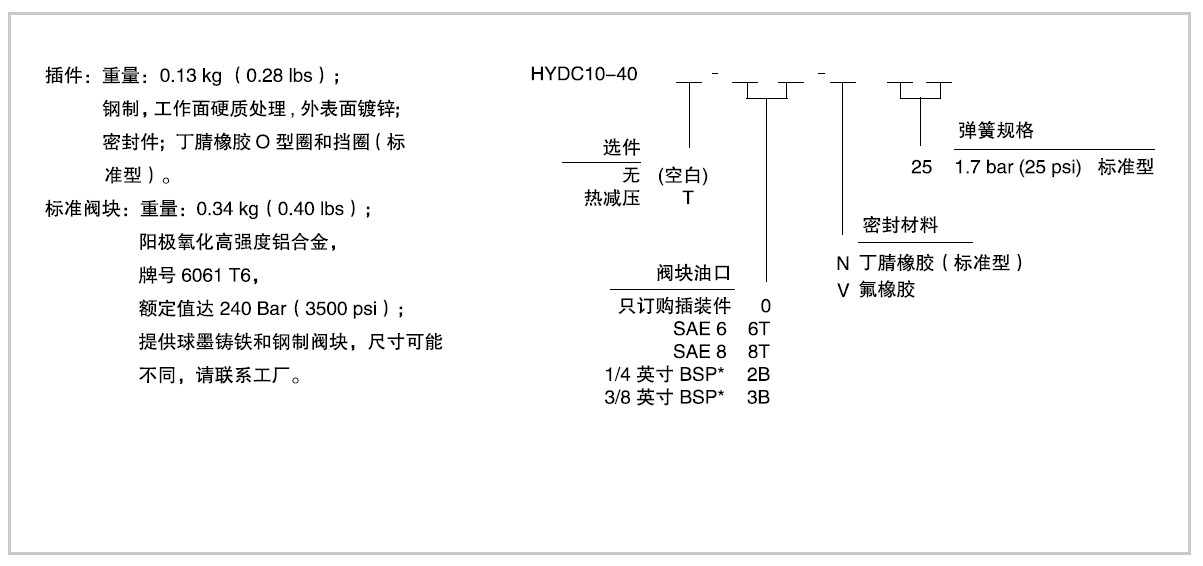

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 5滴/分（在210 Bar時測得）
    開啟壓力
    		 1.7 Bar
    控制比
    		 3:1
    溫度
    		 (-4o℃ ~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-4,見頁碼H.1.4
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
