HYPC10-30(液控單向閥)

說明

錐閥式液控單向閥

工作

當在②口的壓力超過開啟壓力，②到③開啟:在反方向，③到②關閉;

當在①口所需的液壓力達到③口負載的28%時，閥芯打開，③和②通，液控比為3.5:1 。

PDF樣本下載
  • 技術參數

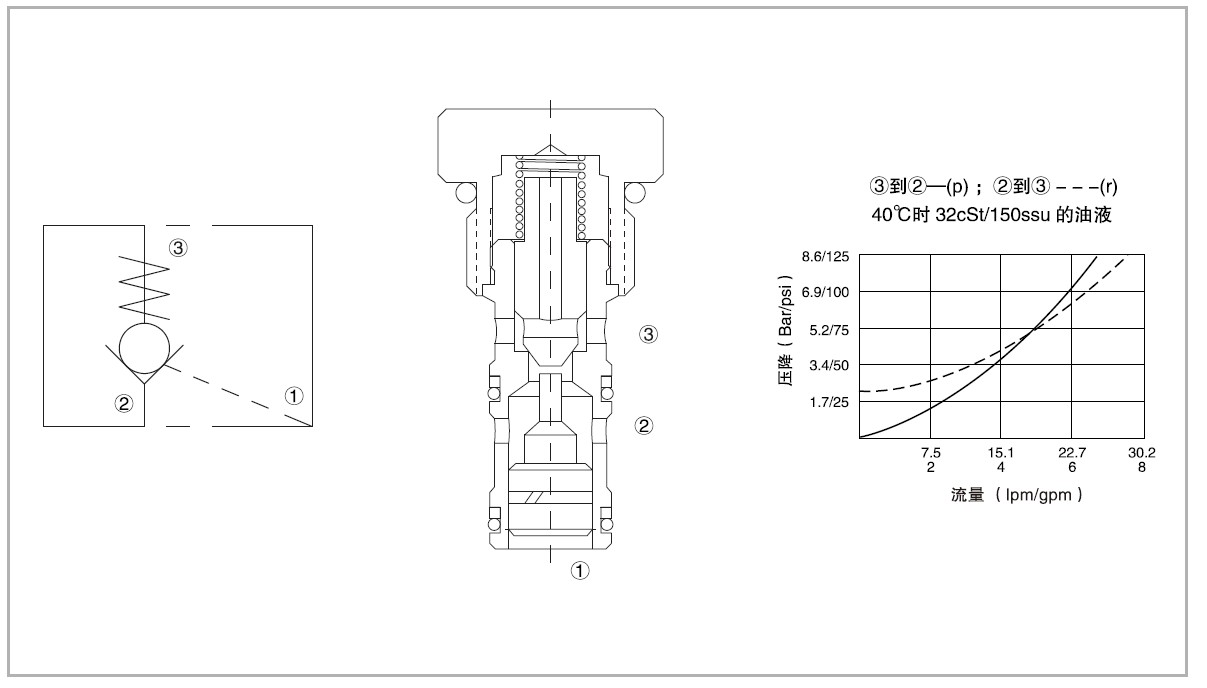

  • 機能符號、剖面圖和壓力-流量曲線

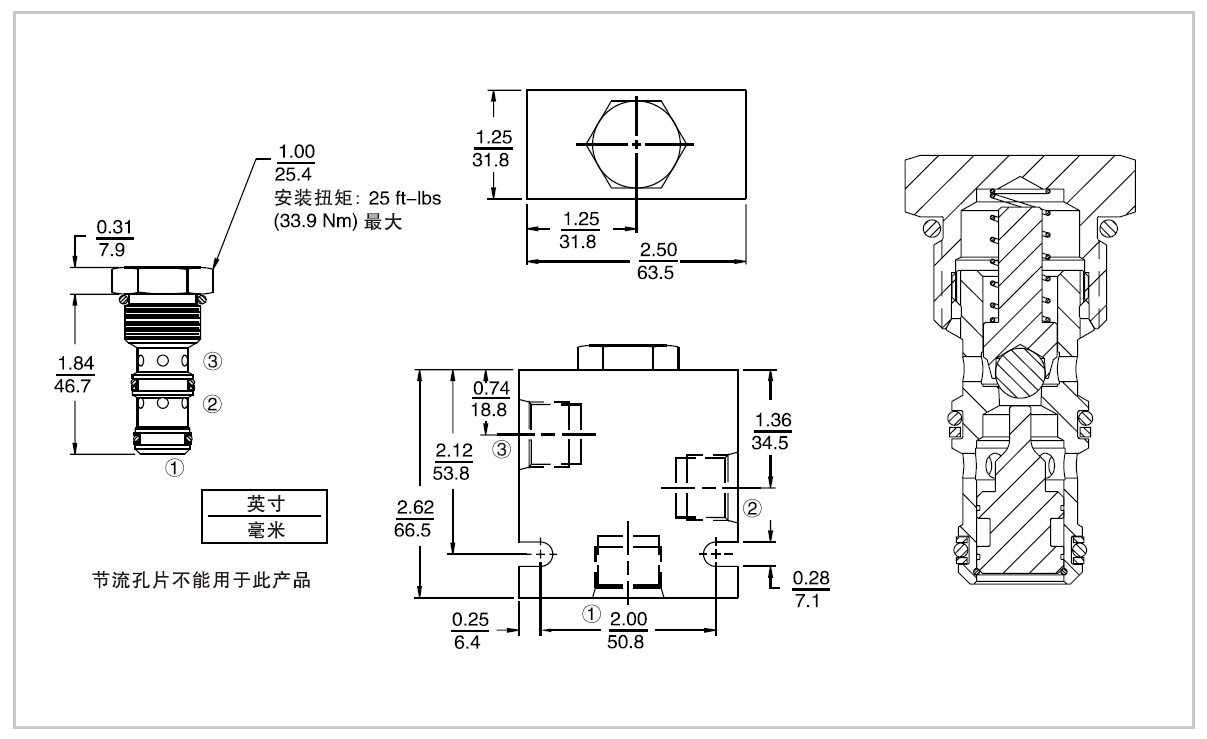

  • 尺寸

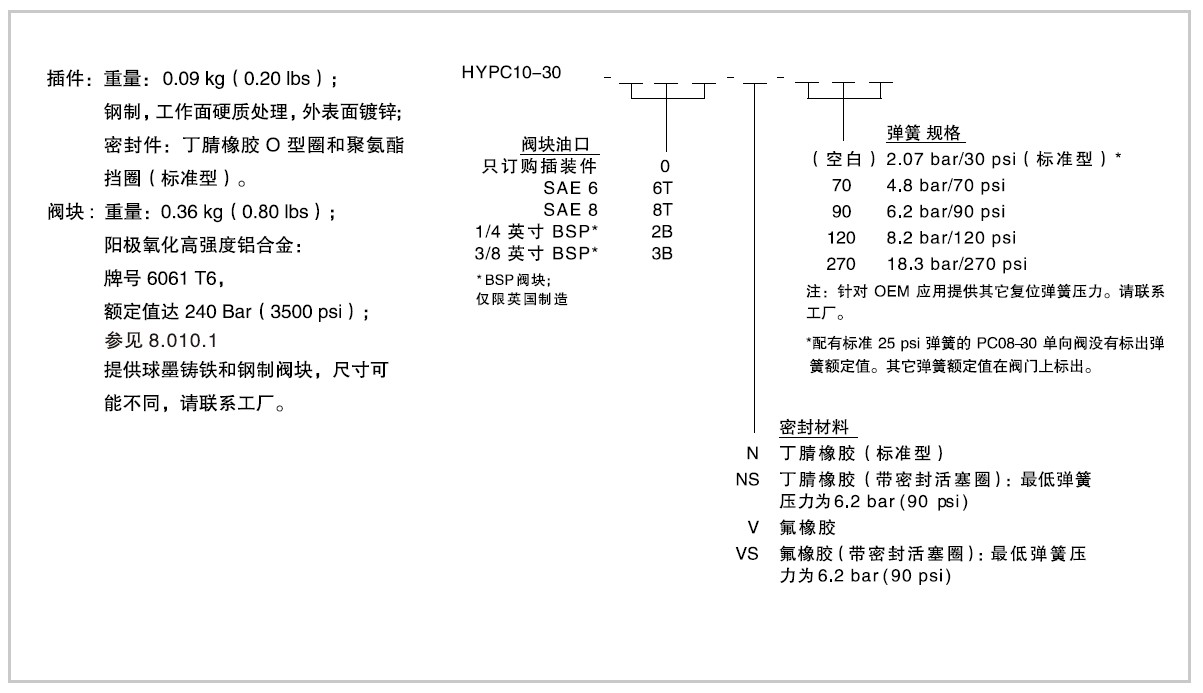

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 ③到②:2滴/分（在240 Bar時測得）
    到①:115 ml/min（在240 bar時測得）
    開啟壓力
    		 2.1 Bar 4.8 Bar 6.2 Bar 8.2 Bar 18.3 Bar
    控制比
    		 3.5:1
    溫度
    		 (-40℃~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-3,見頁碼G.1.4
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
