HYPC08-30(液控單向閥)

說明

球閥式液控單向閥

工作

當在②口的壓力超過開啟壓力，②到③開啟:在反方向，③到②關閉;

當在①口所需的液壓力達到③口負載的1/3時，閥芯打開，③和②通，液控比為3:1。

PDF樣本下載
  • 技術參數

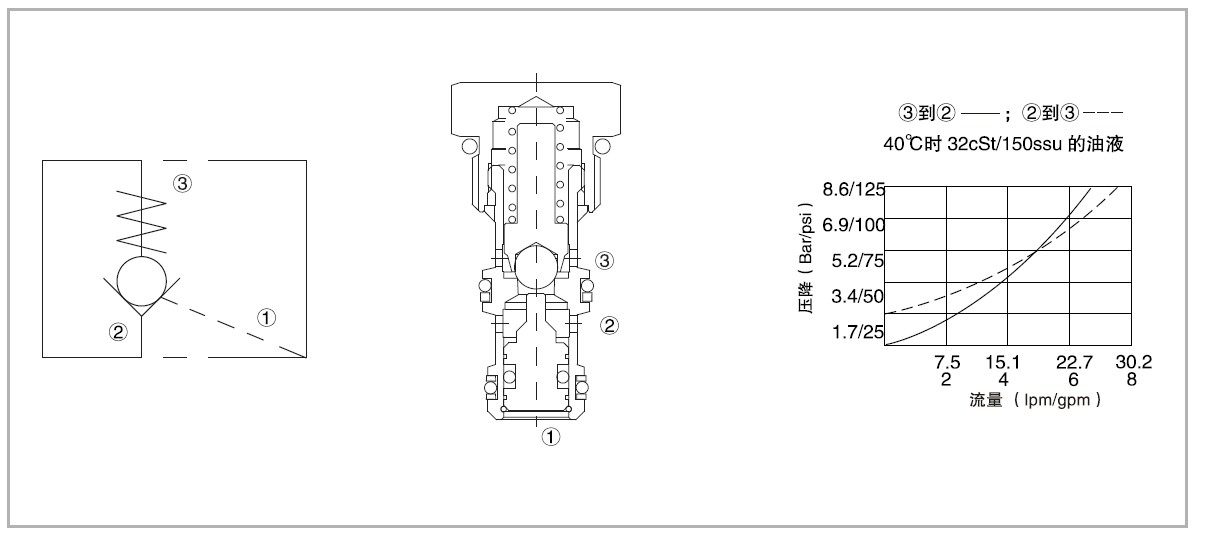

  • 機能符號、剖面圖和壓力-流量曲線

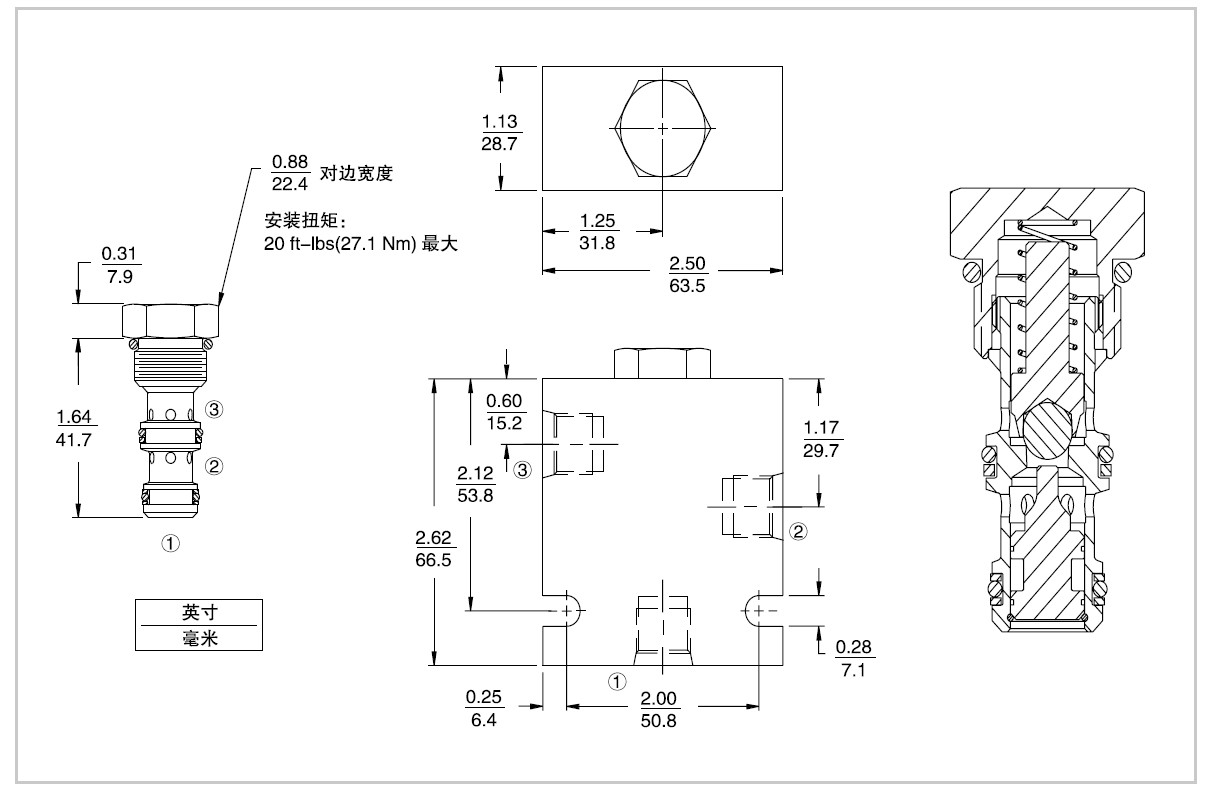

  • 尺寸

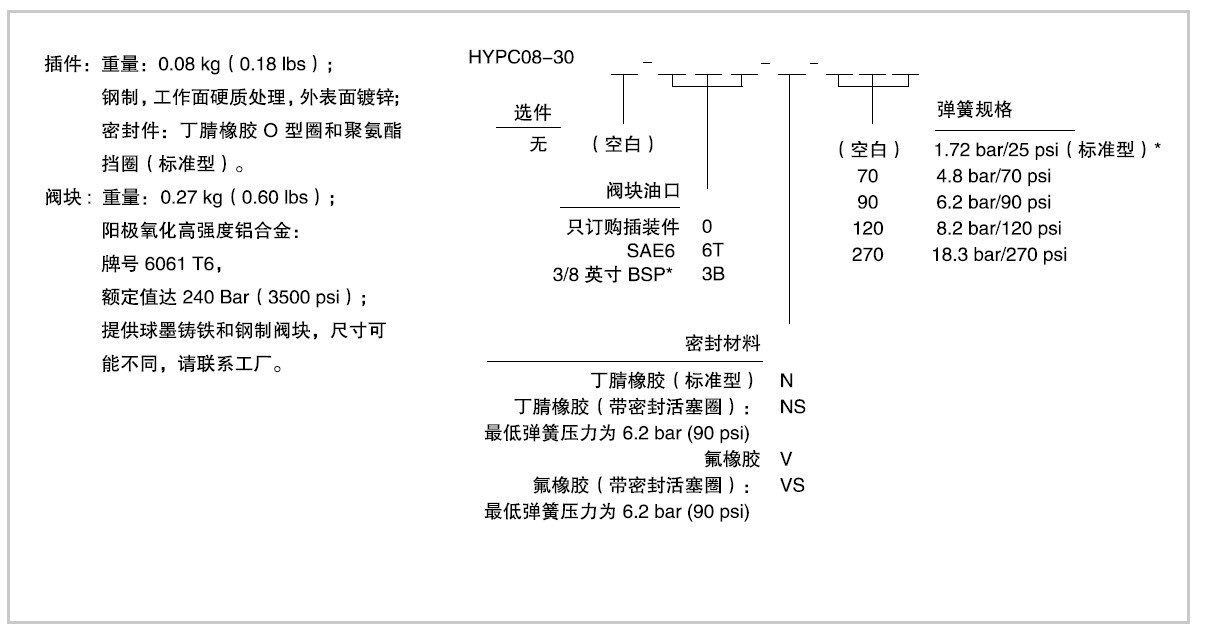

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 3到2:2滴/分（在240 Bar時測得)
    2到1:115 ml/min（在240 Bar時測得）
    開啟壓力
    		 1.7 Bar
    4.8 Bar
    6.2 Bar
    8.2 Bar
    18.3 Bar
    控制比
    		 3:1
    溫度
    		 (-40℃ ~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HYO8-3,見頁碼G.1.2
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
