HYCV10-24(反向型單向閥)

說明

反向錐閥式螺紋插裝單向閥

工作

當在②口的壓力超過開啟壓力，②到①開啟;

反方向,①到②關閉。

PDF樣本下載
  • 技術參數

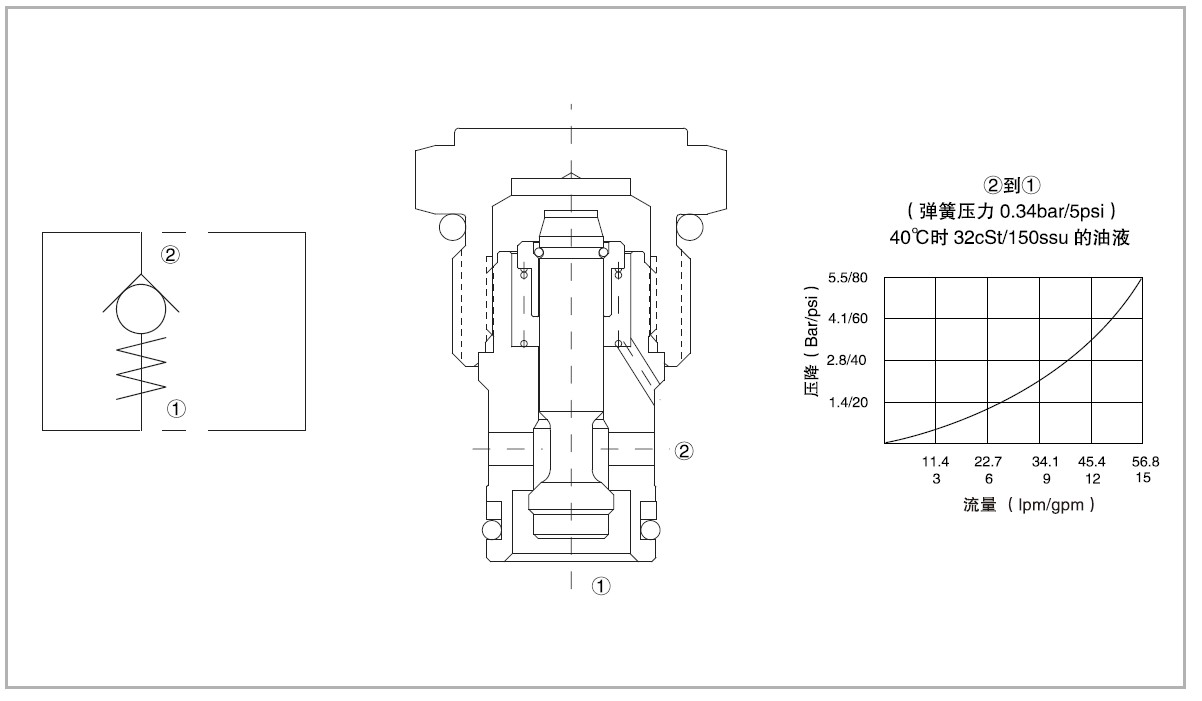

  • 機能符號、剖面圖和壓力-流量曲線

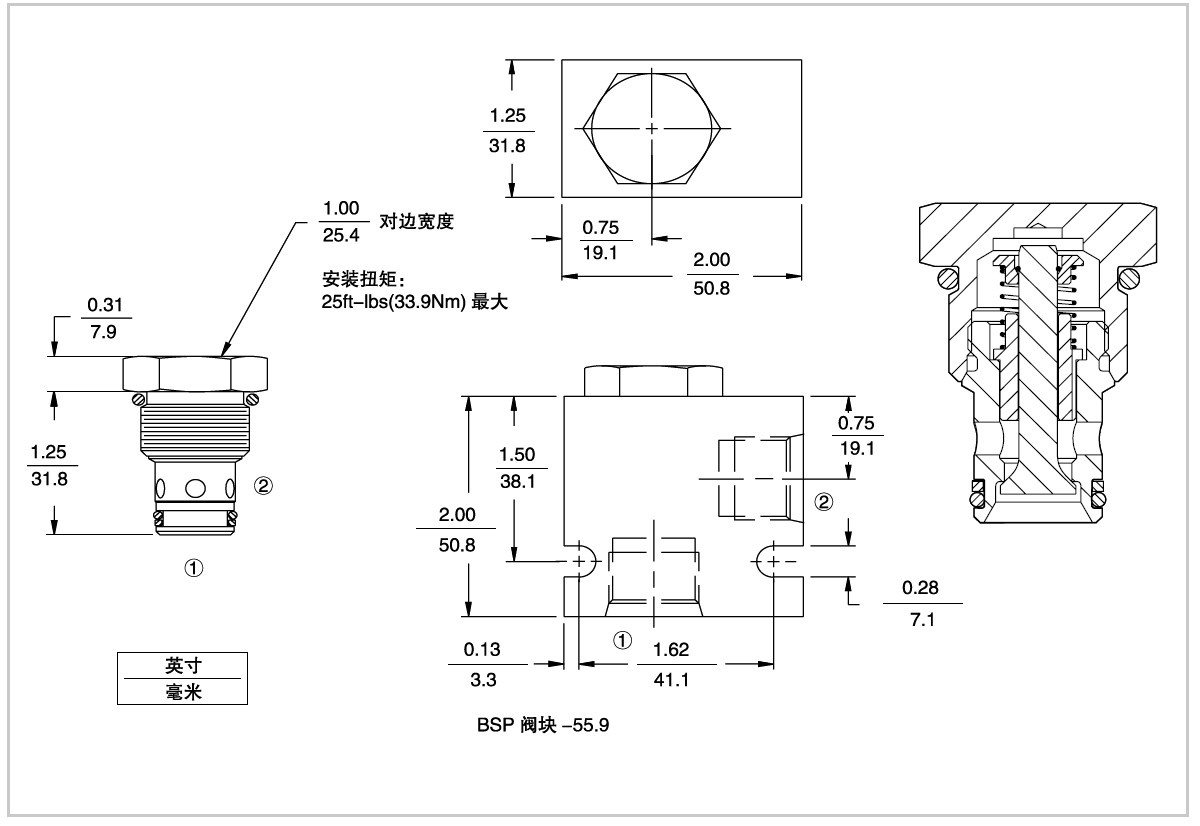

  • 尺寸

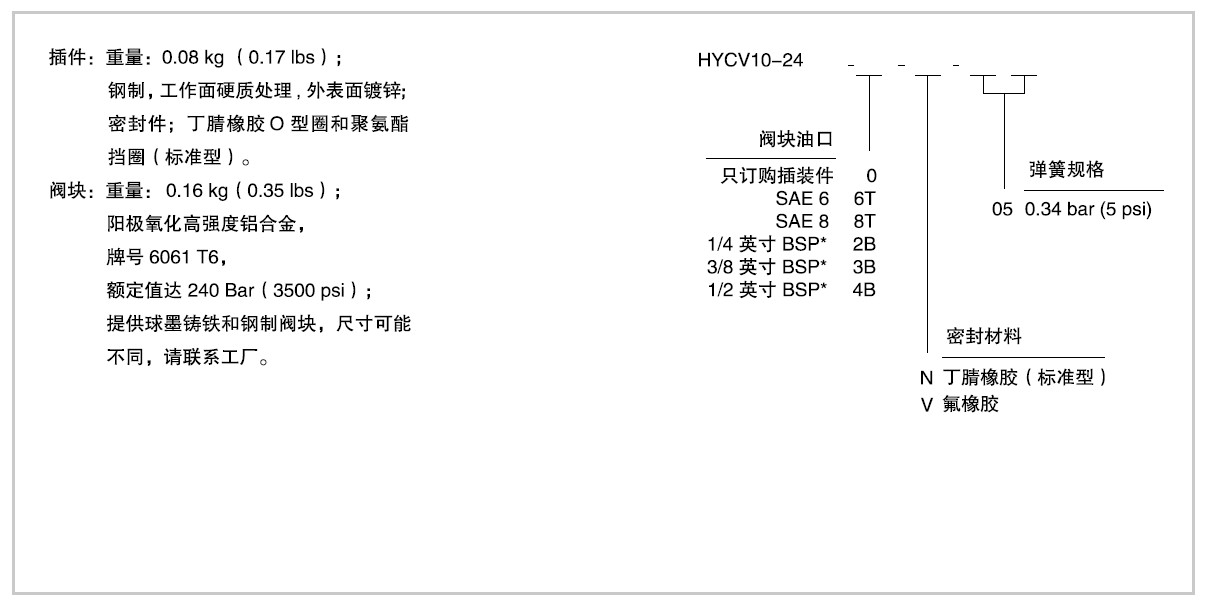

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 最大5滴/分（在240 Bar時測得）
    開啟壓力
    		 0.35 Bar
    1.7 Bar
    3.8 Bar
    溫度
    		 (-40℃ ~ +120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-2,見頁碼G.1.3
    閥塊材料
    		 鋼和球鐵允許使用最大壓力350 Bar
