HYCV10-20B(單向閥錐閥型)

說明

錐閥式螺紋插裝單向閥

工作

當在①口的壓力超過開啟壓力，①到②開啟;

在反方向，②到①關閉。

PDF樣本下載
  • 技術參數

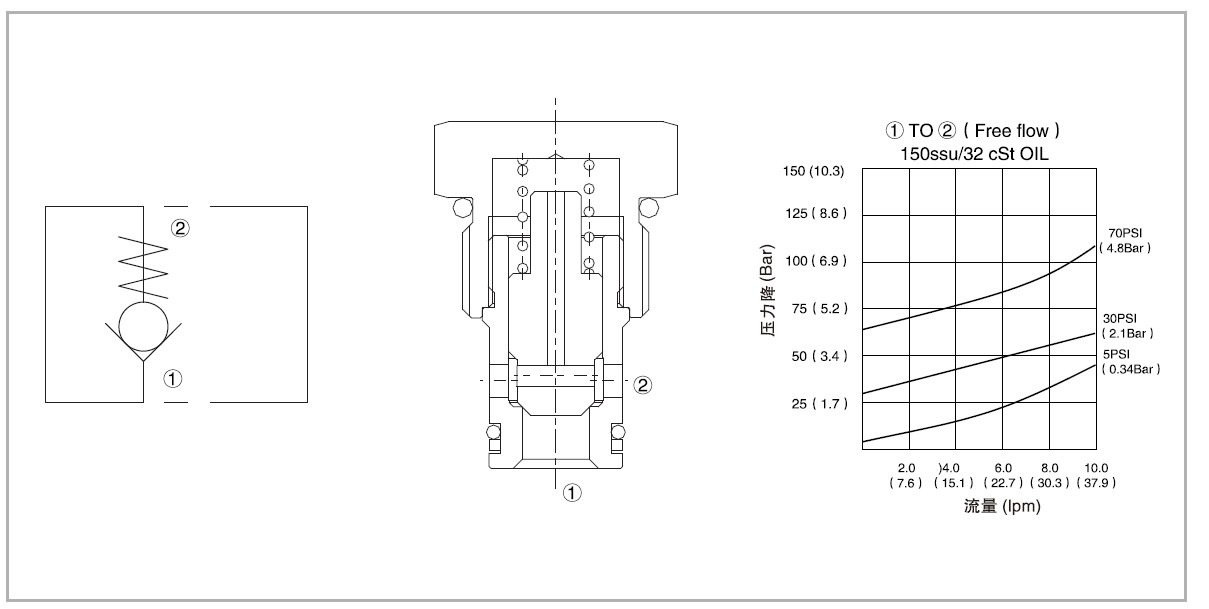

  • 機能符號、剖面圖和壓力-流量曲線

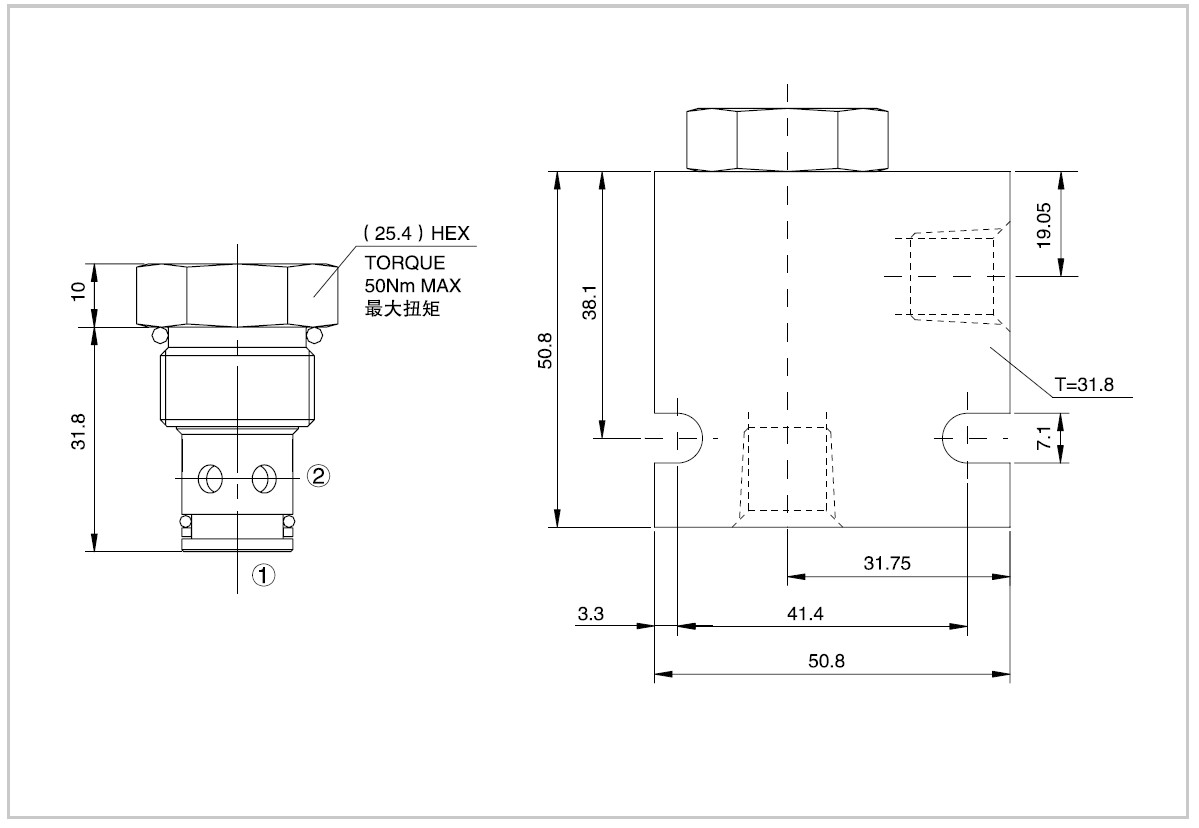

  • 尺寸

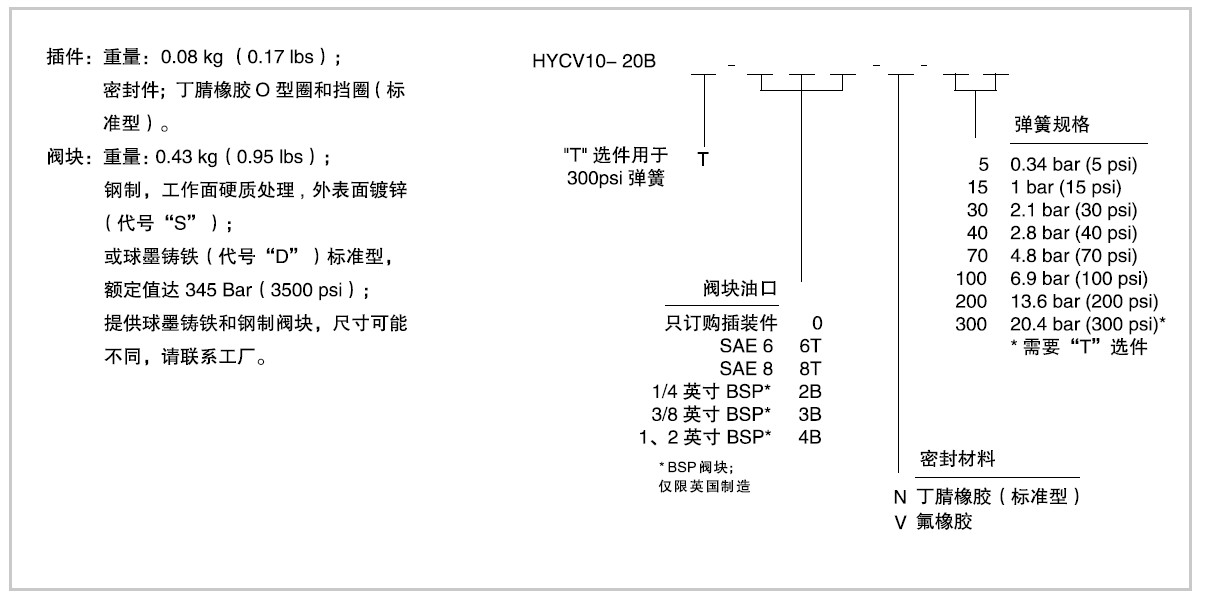

  • 材料和訂貨型號
    • 最大工作壓力
    		 240 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 最大2滴/分（在240 Bar時測得）
    開啟壓力
    		 0.34 Bar
    1 Bar
    2.1 Bar
    4.8 Bar
    6.9 Bar
    溫度
    		 ( -40℃ ~+120℃）標準丁腈橡膠密封
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-2,見頁碼G.1.3
    閥塊材料
    		 鋼和球鐵允許使用最大壓力350 Bar
