HYSV10-40(二位四通電磁閥滑閥型)

說明

二位，四通,滑閥式電磁閥

工作

失電時,③到②通,④與①通;得電時，③和④通，②與①通。

手控應急

請按下按鈕，再逆時針方向旋轉180°，后松開，③和④通,②與①通;請按下按鈕，再順時針方向旋轉18O℃,后松開

PDF樣本下載
  • 技術參數

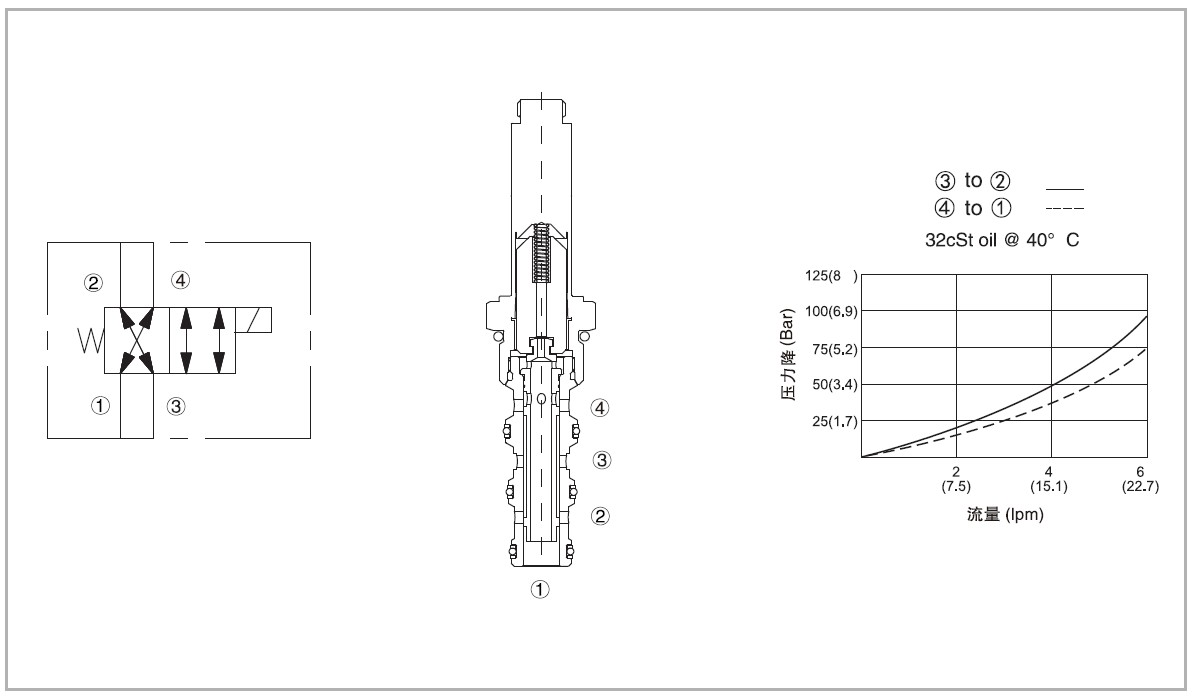

  • 機能符號、剖面圖和壓力-流量曲線

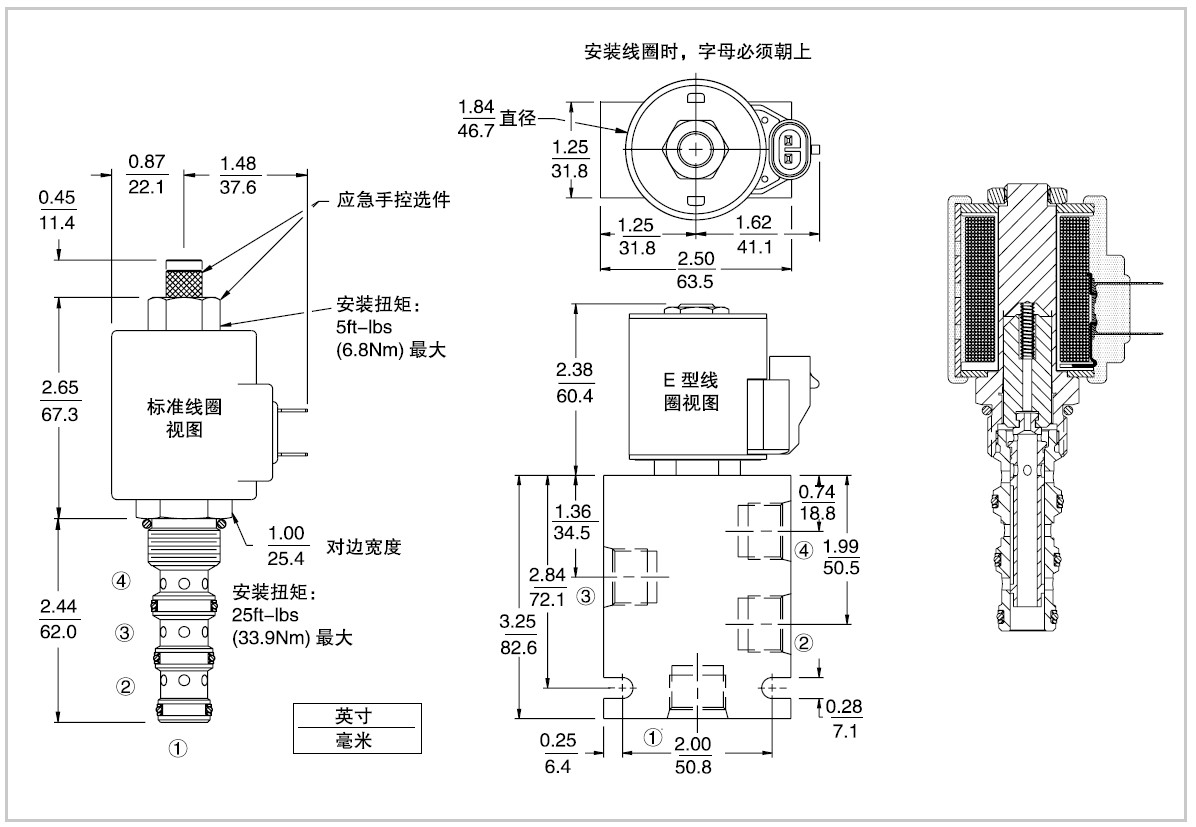

  • 尺寸

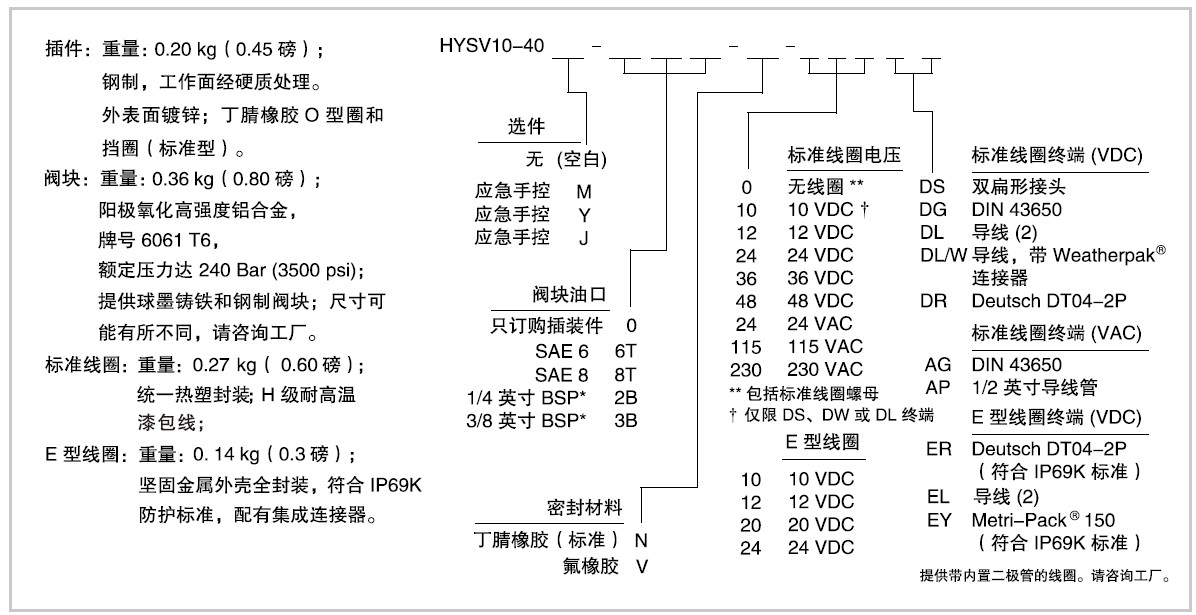

  • 材料和訂貨型號
    • 最大工作壓力
    		 207 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 最大82 cc/min（在207 bar時測得）
    溫度
    		 (-40℃ ~ +120℃）標準丁腈橡膠密封
    線圈額定負載
    		 額定工作電壓的85%~115%
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY10-4,見頁碼G.1.4
    閥塊材料
    		 6061-T6 鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar
