HYSV08-47D(三位四通電磁閥滑閥型)

說明

三位,四通，滑閥式電磁閥

工作

失電時，②，④和①通，③口關閉;

線圈S1得電時，②和①通，③與④通;

線圈S2得電時，④和①通，③與②通。



PDF樣本下載
  • 技術參數

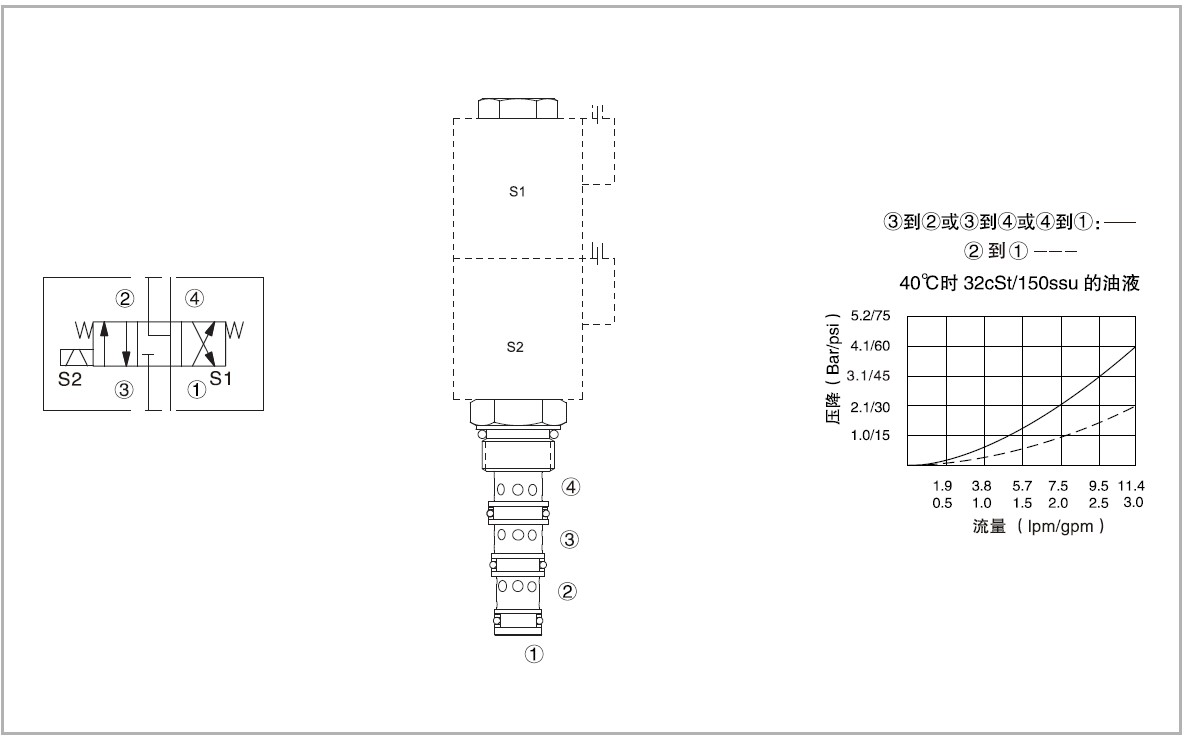

  • 機能符號、剖面圖和壓力-流量曲線

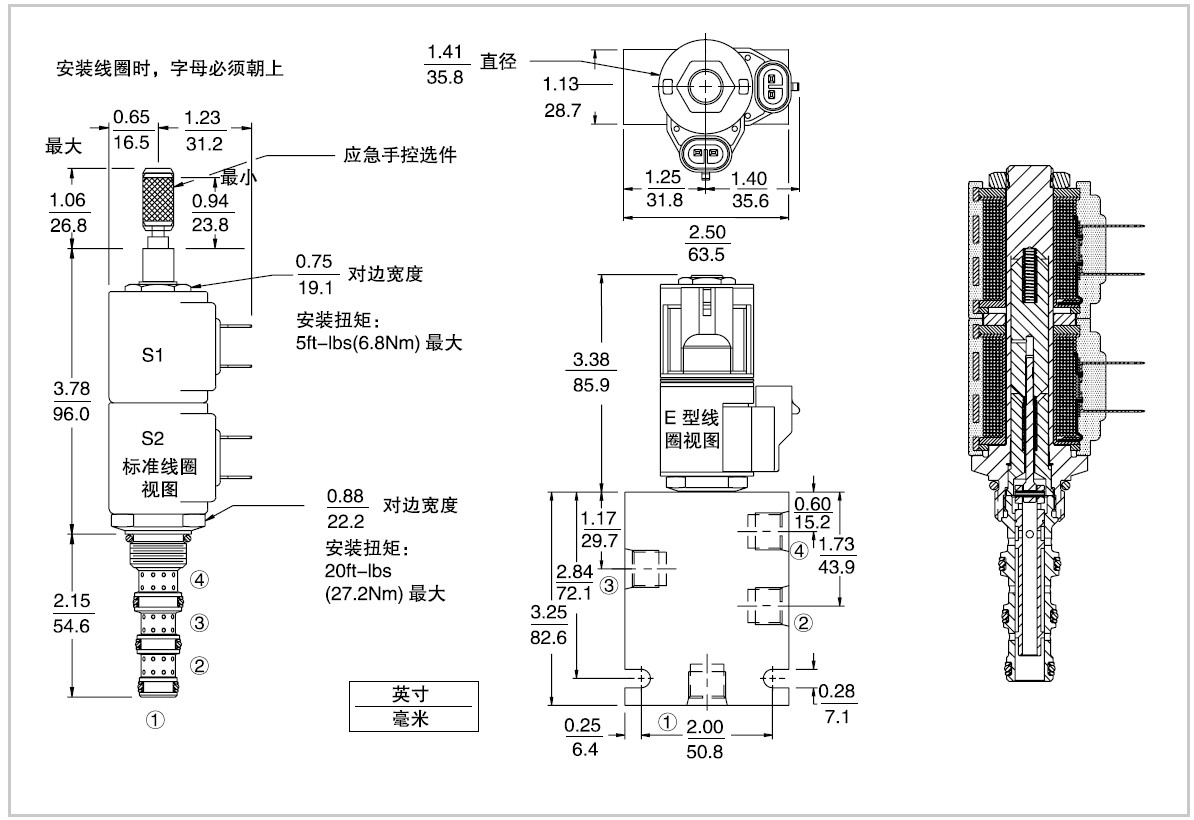

  • 尺寸

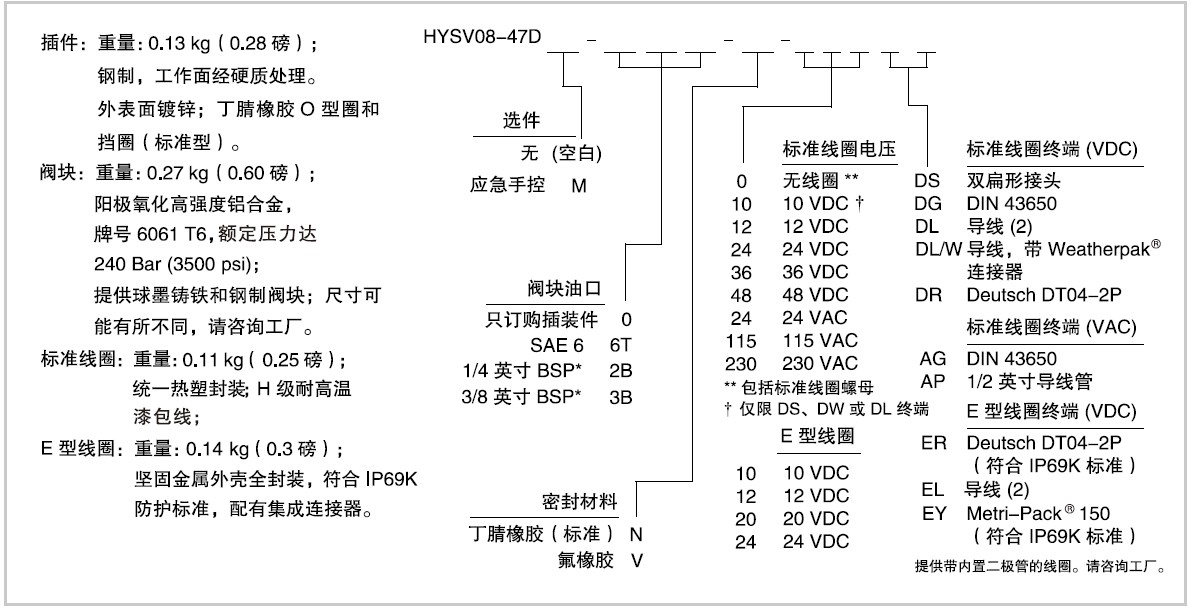

  • 材料和訂貨型號

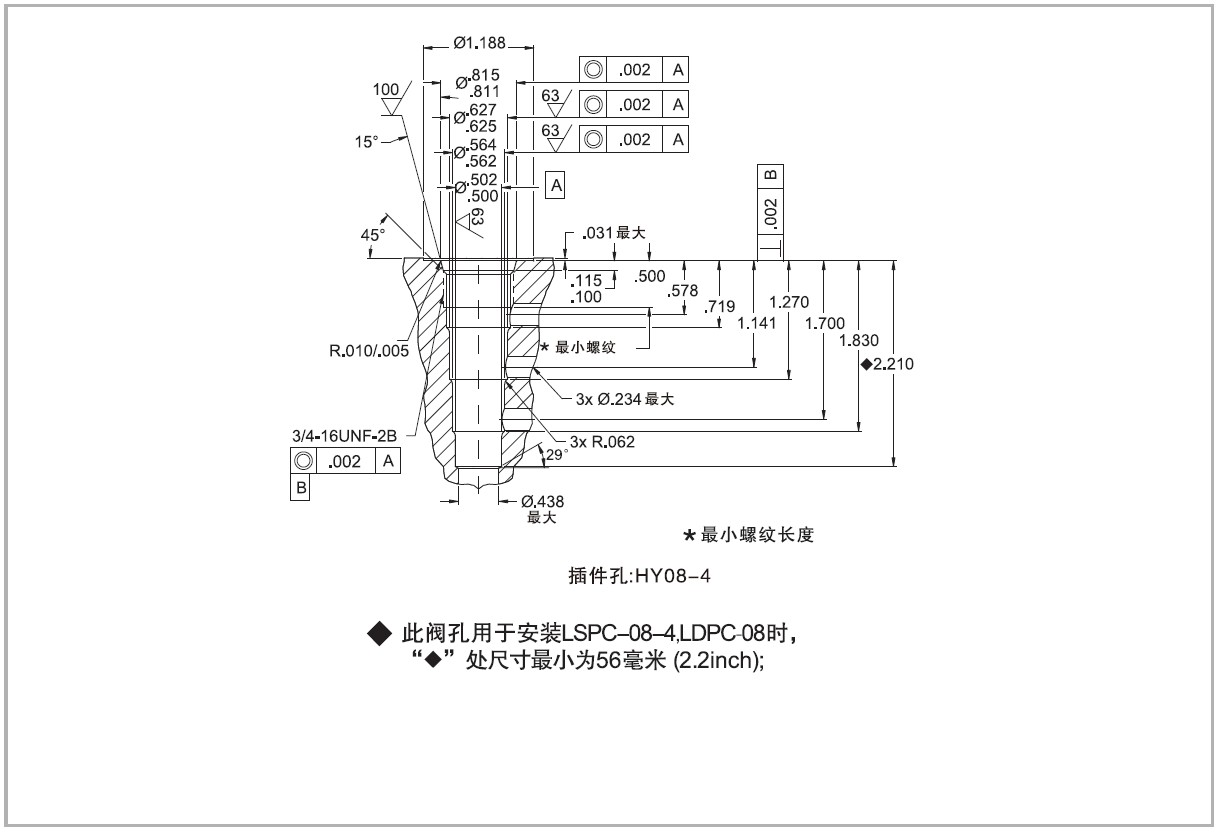

  • 插件孔
    • 最大工作壓力
    		 207 Bar
    流量
    		 見壓降流量曲線圖
    內泄漏
    		 最大164 cc/min（在207 bar時測得)
    溫度
    		 ( -40℃~+120℃）標準丁腈橡膠密封
    線圈額定負載
    		 額定工作電壓的85%~115%
    油液
    		 礦物油粘度7.4~420 cSt.
    插孔
    		 HY08-4,見頁碼G.1.3
    閥塊材料
    		 6061-T6鋁,允許使用最大壓力207 bar,鋼和球鐵允許使用最大壓力350 bar
