接線端子 |
功能和接線方式 |
|
1 V+ |
V+：輸入電壓信號高電位端 |
|
2 V- |
V-：輸入電壓信號低電位端 |
|
3 SC+ |
SC+：傳感器輸出端 |
|
4 GND |
GND：0 |
|
5 SC- |
SC-：傳感器輸出端 |
|
6 GND |
GND：0 |
|
7 NC |
傳感器0-10V電壓測試端口 |
|
8 VR+ |
參考電壓+10V輸出（接10K或者20K電位器的另一端） |
|
9 VR- |
參考電壓-10V輸出（接10K或者20K電位器的另一端） |
|
10 +US |
+24V直流電流輸入 |
|
11 GND |
電源地輸入 |
|
12 b+ |
比例方向閥輸出接口 |
|
13 b- |
|
|
14 a+ |
比例方向閥輸出接口 |
|
15 a- |
|
備注：控制信號輸入有2種方式：
1.利用放大器自帶的正負10V參考電壓輸出，只需接入10K或20K的電位器，將電位器接入8腳（VR+）和9腳（VR-)，另一輸出端則接入第1腳（V+），2腳（V-)，接4腳（GND）；
2.外部信號由控制器（比如PLC或者自制的控制器）接入，信號差分電壓范圍為-10V…+10V，高電位端接1腳（V+），低電位端接2腳（V-）。
|
指示燈 |
功能描述 |
|
OK |
放大器狀態指示燈：綠色常亮表示放大器正常工作，不亮表示不工作 |
|
閥a端 |
指示當前調整或顯示內容與閥a端相關 |
|
閥b端 |
指示燈當前調整或顯示內容與閥b端相關 |
|
最小值（A） |
位移傳感器零位調整指示 |
|
最大值（B） |
比例參數指示 |
|
上升速度 |
積分參數指示 |
|
下降速度 |
微分參數指示 |
|
指示燈 |
功能描述 |
|
開始鍵 |
開機鍵按下此鍵，請輸入密碼，數碼管顯示，如果密碼不正確，會進入?yún)?shù)設置狀態，調整參數之后再按下此鍵，鍵盤鎖定，數碼管關系，再次按下此鍵，請輸入密碼如此循環 |
|
確認鍵 |
密碼輸入準確后，按確認鍵，可以用于零位調整以及PID參數調整后的存儲，參數設置完成再按確認鍵，數碼管停止閃爍，參數完成保存 |
|
遞增鍵 |
用于放大器參數設置，按一次，當前位自動增加“1” |
|
遞減鍵 |
用于放大器參數設置，按一次，當前位自動減“1” |
|
循環鍵 |
用于被調量和設置參數時的移位 |
控制器具體操作流程

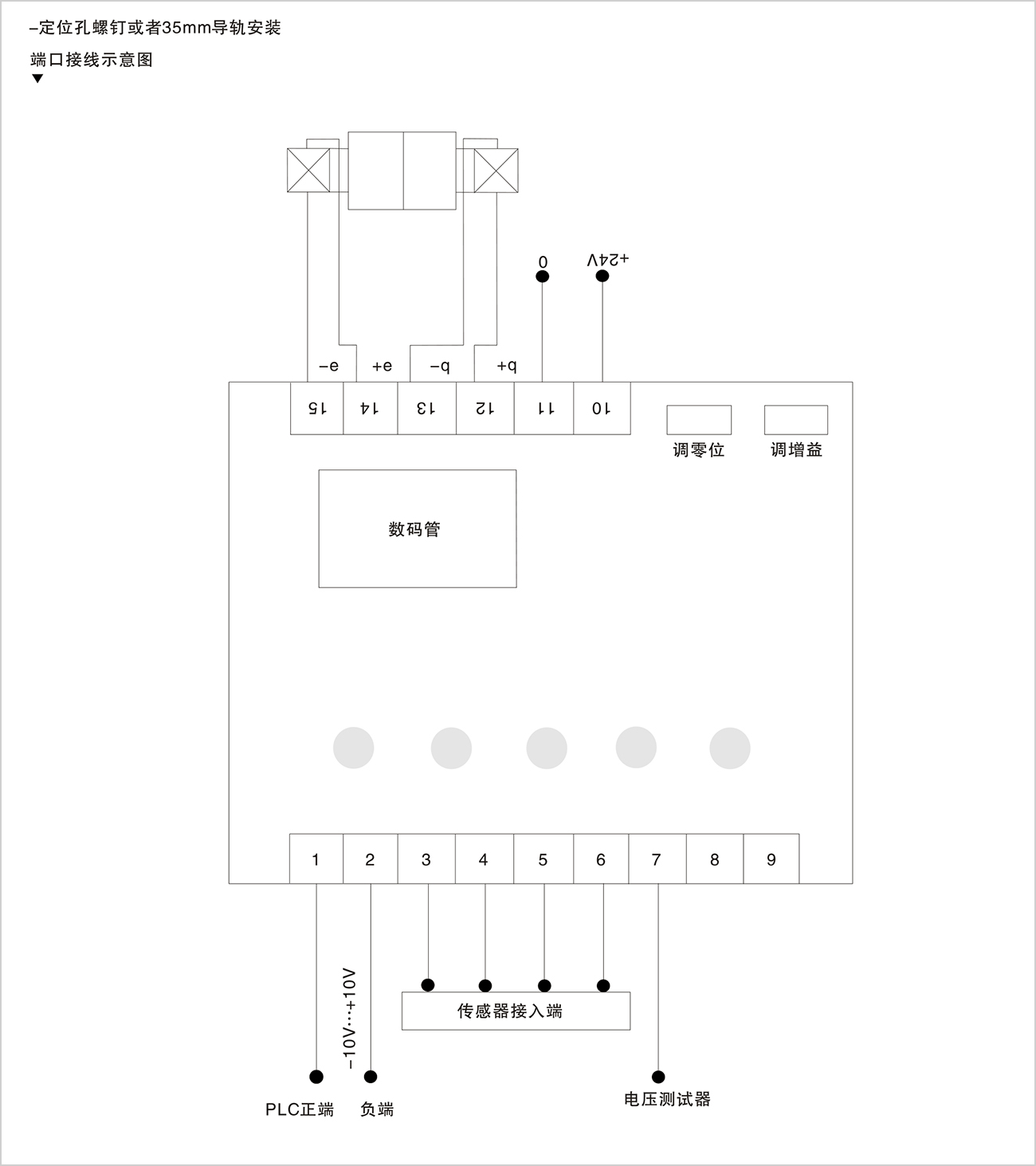

按接線示意圖準確接線，初次上電，如果24V電源從電及接線正常，OK正常顯示綠色。
控制器正常工作后，用萬用表測量傳感器反饋電壓值，電壓變化0-10V，當系統流量為0的時候，測量端是7腳和6腳，觀察此時的零位電壓是何值，如果是0V附件，即可判斷此時位移傳感器片在零位位置，如果電壓偏離0V較大，說明傳感器需要調要調零，可通過板子上方的電位器R107來進行調整，由于是單圈電位器，旋轉電位器的時候變化比較敏感，只需細調即可觀察到變化；
