集成比例放大器（HY-4WREE.-2X）30系列

用于控制
4WREE.-2X
系列比例換向閥
PDF樣本下載

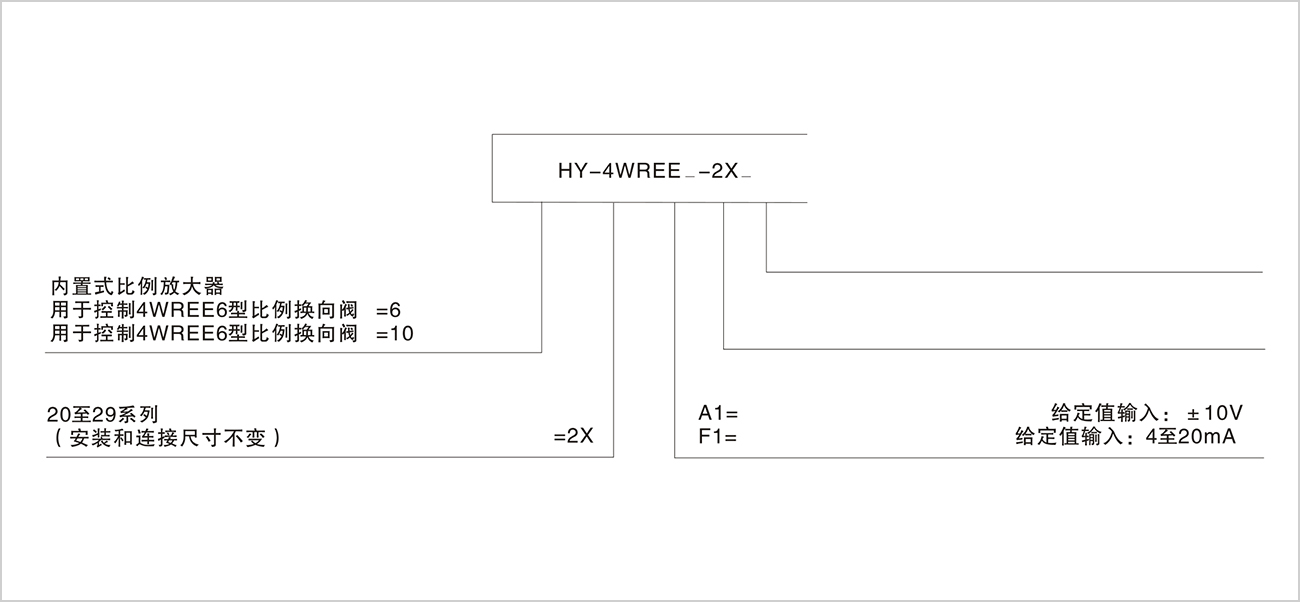

  • 訂貨型號
  • 技術數據
  • 插頭接線圖
  • 接線接線圖(參數)

    • 工作電壓              UB

    24VDC   +40%    -20%

    —上限值         UB(t)max

    35V

    —下限值         UB(t)min

    19VC

    功率消耗              Ps

    <45VA

    電流消耗               I

    <2A

    設定值輸入     AI型   Ue

    ±10V,Re>50kΩ

    設定值輸入     Fi型   Ie

    4-20mA,Re<200Ω

    最大輸出電流        Imax

    2.5A R(20)=2Ω

    實際值輸出            U

    ±10V, ±5%;Imax=2mA

    斜坡時間              t

    0-5秒，可調

    連接形式

    插座：DIN43650-AM2

    插頭：E DIN4364-BF6-3/PG11

    允許工作溫度范圍

       -20-80℃

    存儲溫度范圍

    -25-85℃

    防護等級

    IP65按DIN40050

    重量                 m

    0.16kg

    插頭（需另行訂貨）接線圖


    接點

    AI

    FI

    電源電壓

    A

    24VDC（19至35VDC）

    B

    GND

    控制電壓（可選）

    D

    給定值±10V

    給定值4-20mA+

    E

    最大輸出電流

    F

    實際值±10V

    C

    實際值±10V基準電壓

    PE

    與閥體端蓋相連接



    給定值：
    加在D.E上正的給定輸入值{0到+10V或者12到20mA}會使閥上P口到A口B口到T口接通
    加在D.E上負的給定輸入值{0到-10V或者12到4mA會使閥上P口到B口,A口到T口接通。

    連接電纜：
    推薦：
    一型號LYCY 5×0.75mm2,可長至25m型號LYCY 5×1.0mm2,可長至50m。
    一電纜外徑為65至11mm
    一屏蔽只允許接在電源端的PE。
