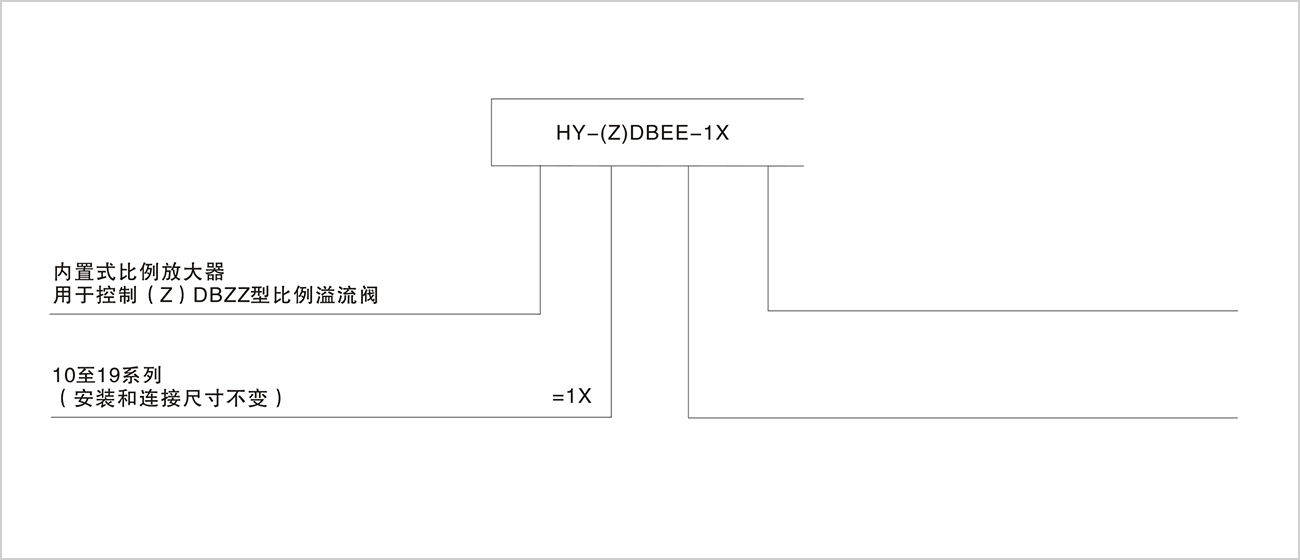

- 放大器由差分放大器的兩個引腳D和E來控制。斜坡發生器根據設定值得階躍(O到10V或10到0ⅴ)使電磁鐵電流延時增加或減少
- 通過電位計R14可調節電磁鐵電流增加所需時間,通過R13調節其減少時間。
- 當輸入設定值為最大時,斜坡發生時間可取最大值5s,若設定值減少,斜坡發生時間也相應縮短。
- 利用特性曲線發生器來調節設定值一電磁鐵電流特性曲線,使其達到要求
- 這樣可補償液壓方面的非線性因素,得到線性的設定值一壓力特性曲線
- 電流控制器可使電磁鐵電流不受線圈電阻的影響。
- 通過電位計R30,可改變比例壓力閥的設定值一電流特性曲線和設定值一壓力特性曲線的增益。
- 電位計R43用來設定編置電流井且不要改變此設定值。如果必要,可設定閥的設定值一壓力特性曲線零點
- 利用開關放大器來形成控制比例電磁鐵所需的功率級,它用300Hz的脈沖頻率進行脈寬調制
- 電位計R30和R43在出廠時已經設定好。請不要隨意改動,否則不保證此說明書參數有效

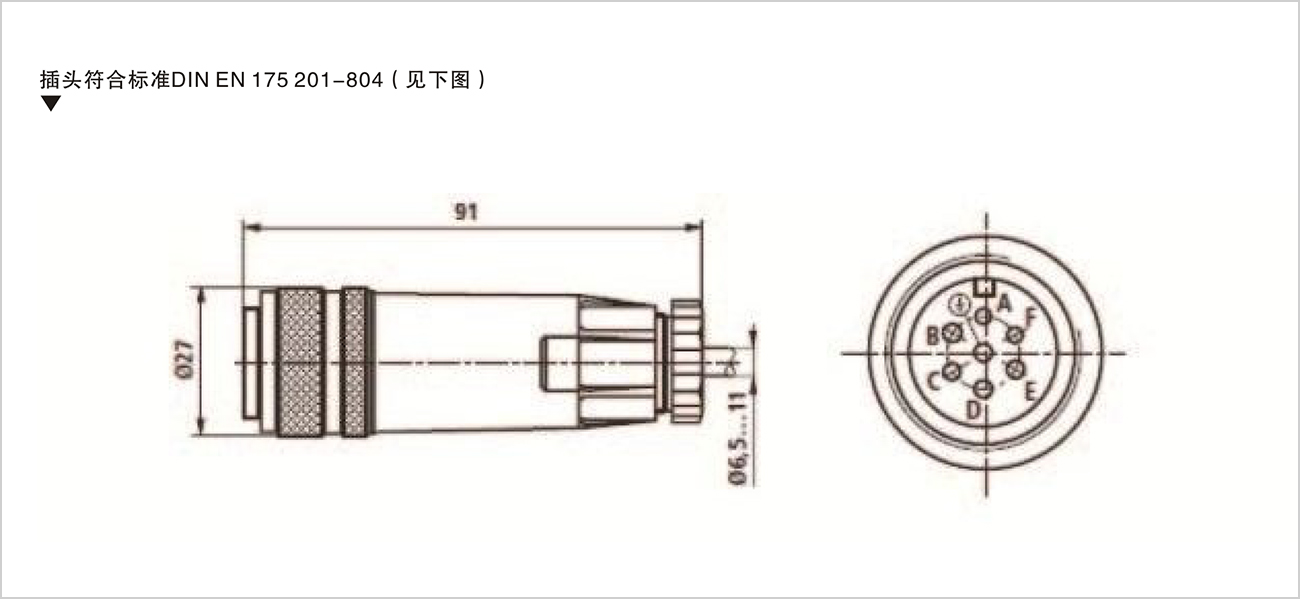

插頭（需另行訂貨）接線圖
|
|
接點 |
信號 |
|
電源電壓 |
A |
24VDC（19至35VDC） |
|
B |
OV（GND） |
|
|
差動輸入 |
C |
N.C. |
|
D |
給定值+10V;Re>50K |
|
|
E |
基準電壓 |
|
|
F |
N.C. |
|
|
PE |
接閥體或者溫度較低的物體 |
供電電壓
電源帶整流器，單相整流或者三相橋路：Ueff=19至35V
電源脈沖系數：小于5%
輸出電流：leff=1.4A
供電導線：—推薦使用帶絕緣層和屏蔽的0.75或1mm2
五芯導線：—外徑6.5mm至11mm
—供電電壓為0V時可進行屏蔽
—最大允許長度100m
電源的最小供電電壓取決于供電導線長度。
當導線長度大于50m時，必須在導線旁邊安裝2200uF的電容。
