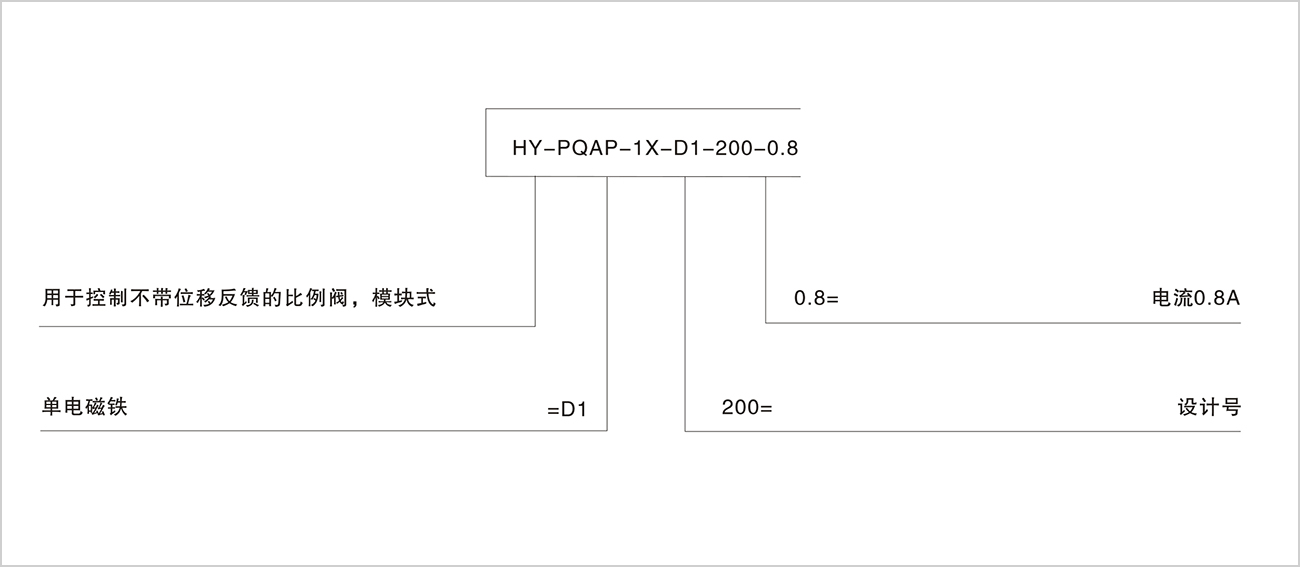

- 適用于控制各種不帶位移反饋的單電磁鐵比例閥
- 直接+24V供電
- CPU采用功能強大的32位處理器
- 最大驅動電流2.5A
- 斜坡上升速度和下降速度分別可設置0.01-5s
- 控制信號為差分電壓(0-10V)輸入或電流輸入(4-20mA)
- 系統自帶參考電壓輸出,連接外部電位器即可作輸入控制信號
- 兩個可配置的數字輸入輸出口,用于客戶特殊功能要求
- 采用高頻PWM伺服驅動技術和快速驅動回路
- 故障診斷功能,對供電欠壓、線圈短路,開路等異常狀況進行提示
- 電源錯級保護
|
接線端子 |
功能和接線方式 |
|
1 I+ |
電流信號輸入端（4……20mA） |
|
2 GND |
電流信號輸入端 |
|
3 I/O1 |
數字量輸入端口1 |
|
4 I/O2 |
數字量輸入端口2 |
|
5 +10V |
+10V參考電壓輸出 |
|
6 0 |
0V |
|
7 NC |
備用 |
|
8 NC+ |
備用 |
|
9 V+ |
輸入0……10V（接參考電壓+10V或者類似PLC控制器差分信號高電位端） |
|
10 V- |
0V（接參考端電壓0或者類似PLC控制器差分信號低電位端） |
|
11 +24V |
+24V直流電流輸入 |
|
12 GND |
電源地輸入 |
|
13 a+ |
比例閥輸出正端 |
|
14 a- |
比例閥輸出負端 |
|
15 NC |
備用 |
|
16 NC |
備用 |
備注：控制信號輸入有3種方式

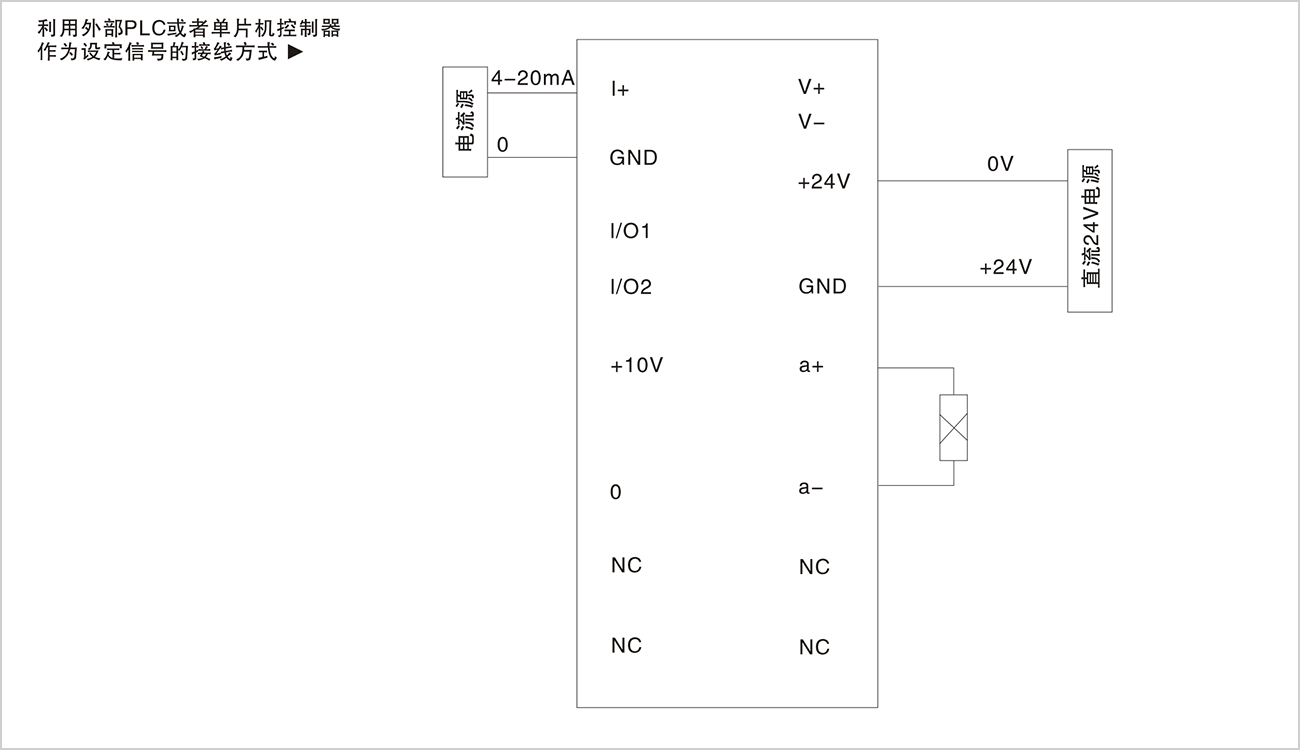

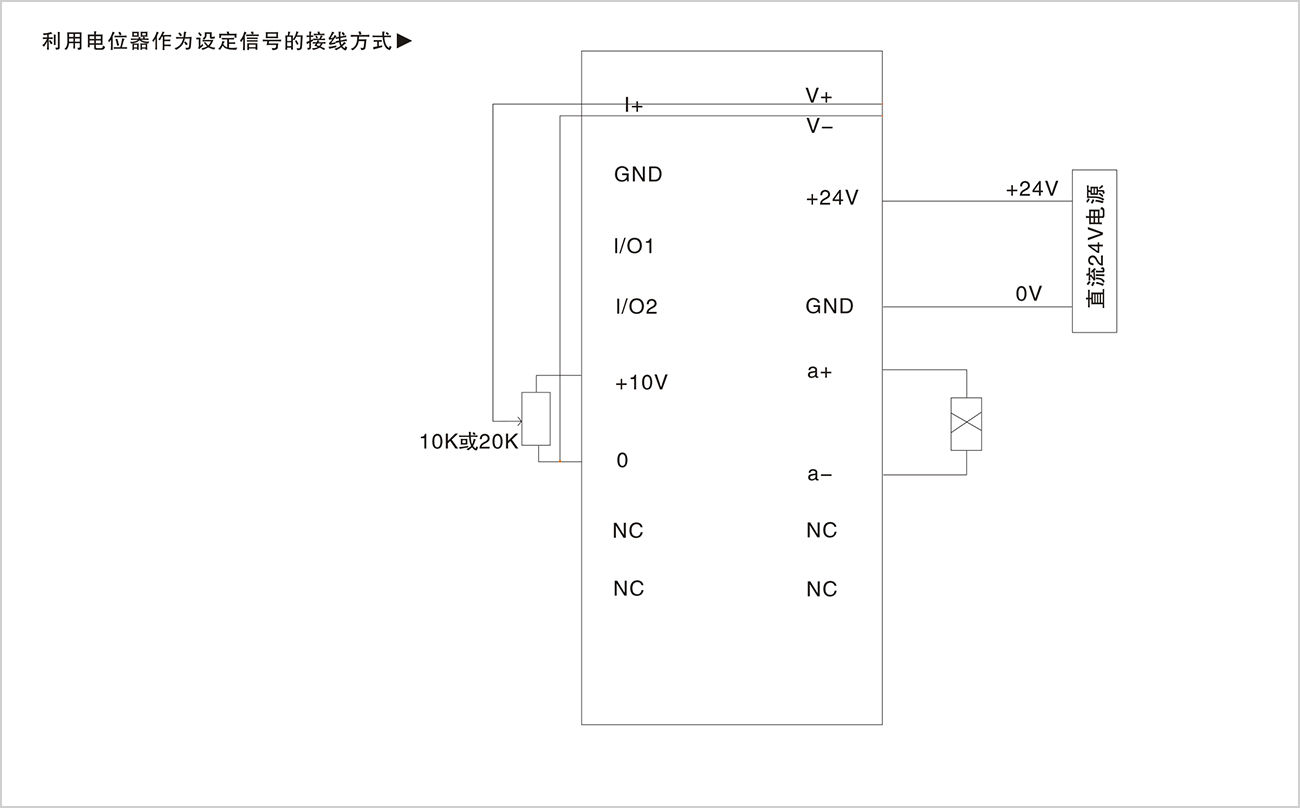

1：利用放大器自帶的0……+10V參考電壓輸出，只需接入10K或20K的電位器，將電位器接入+10V和0，另一輸出端則接入V+，V-接0，接一個電位器即可控制比例閥；2：外部信號由控制器（比如PLC或者自制的控制器）接入，信號類型為差分信號，差分電壓范圍為0……+10V，控制比例電磁閥的接線端子為V+、V-，其中V+接信號高電位端，V-接低電位端；

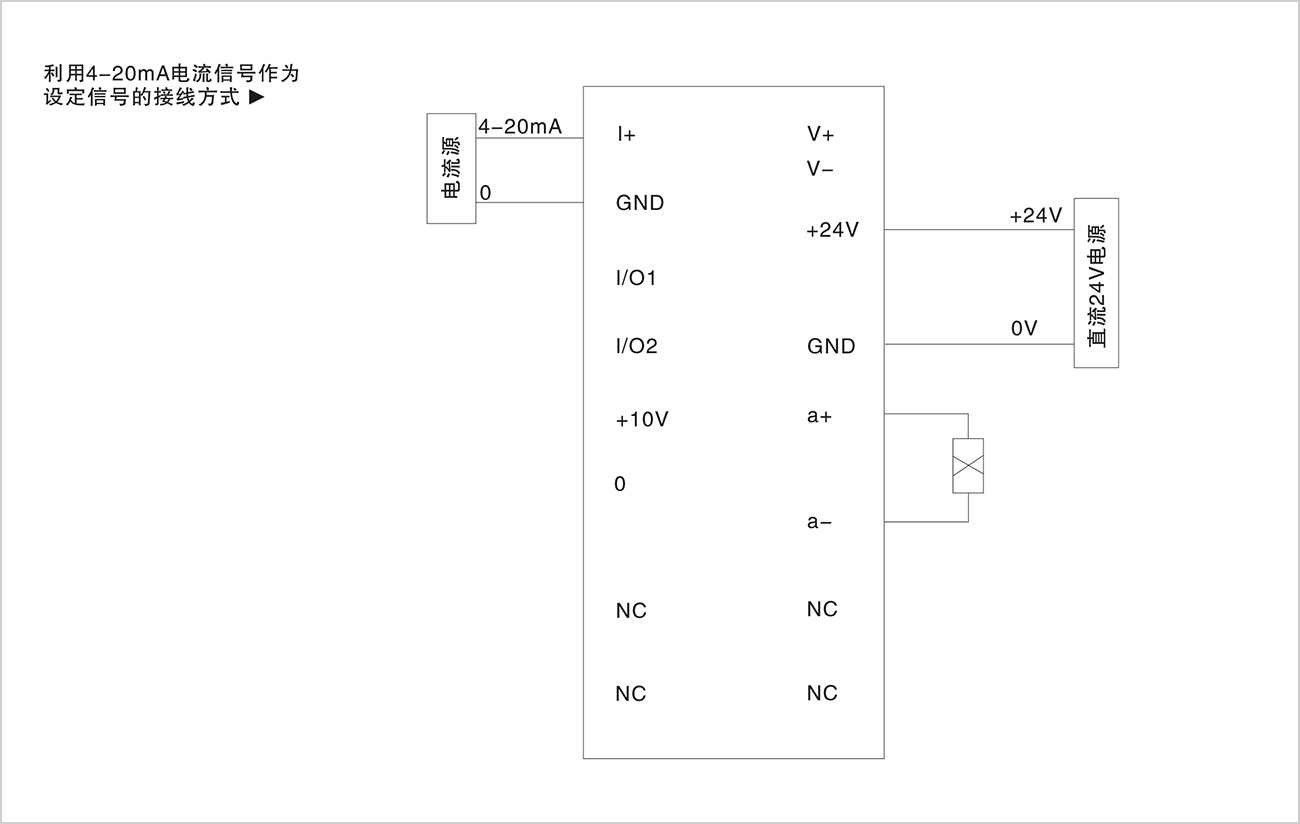

3：外部信號采用4-20mA輸入信號控制，I+接電流輸入端，GND接輸出端。
|
工作電壓 +US |
+24V |
|
浪涌電壓 Umax |
+40V |
|
最小開啟電壓 Umin |
+18V |
|
最大驅動電流 Imax |
2.5A |
|
保險絲 FUSE |
2A（5A） |
|
差分電壓輸入 |
|
|
范圍 UC |
0……+10V |
|
分辨率 Fb |
<10mV |
|
自帶參考電壓 |
+10V輸出 |
|
電流輸入 |
4……20mA（4mA對應0%，12mA相當于50%，20mA相當于100% |
|
數字量輸入輸出 |
5V或者3.3V標準電壓 |
|
連接形式 |
接頭端子插拔式 |
|
允許的工作溫度范圍 |
0-50℃ |
|
存儲的溫度范圍 |
-40-85℃ |
|
模塊外形（長×寬×高） |
100×23×114 |
