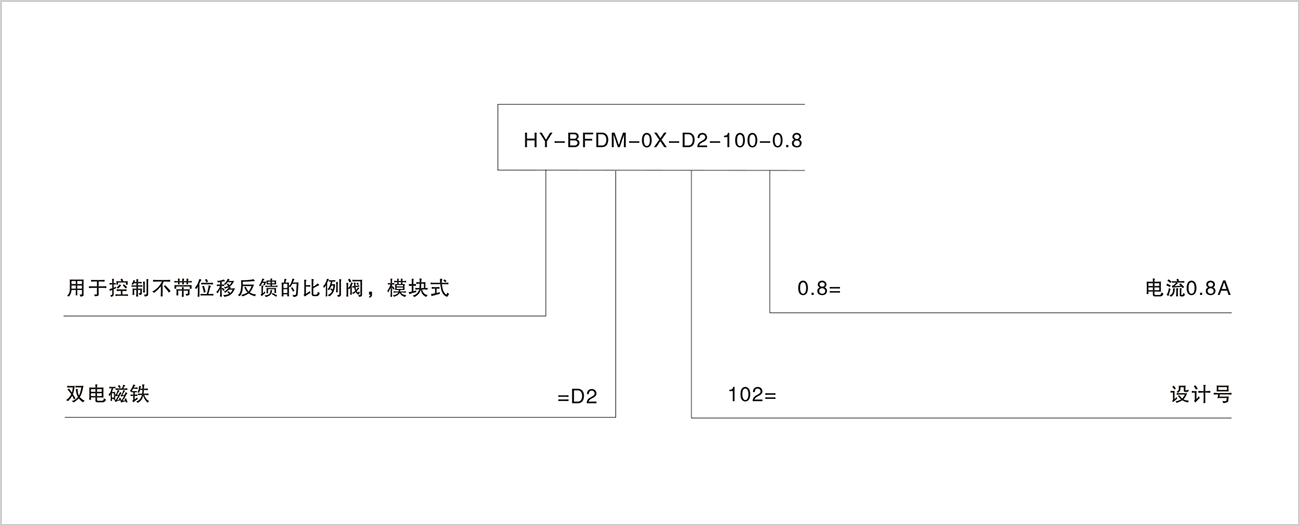

- 適用于控制各種不帶位移反饋的雙電磁鐵比例方向閥
- 直接+24V供電
- CPU采用功能強大的32位處理器
- 最小驅動電流實時可調
- 且不得大于最大驅動電流2.5A(出廠設置值位0)
- 最大驅動電流2.5A且可調,
- 可調范圍為設定的最小值至2.5A(出廠設置值為0.8A)
- 斜坡上升速度和下降速度分別可設置(0.01-5s(出廠設置速度值最大值0秒)
- 通過指示燈,數碼管和按鍵進行工作狀態,功能以及參數的顯示調整
- 用戶數據可設定、可存儲。受密碼保護
- 控制信號為差分電壓輸入
- 系統自帶參考電壓輸出,連接外部電位器即可作輸入控制信號
- 采用高頻PWM伺服驅動技術和快速驅動回路
- 故障診斷功能,對供電欠壓、線圈短路、開路等異常狀況進行提示
- 電源錯級保護
|
接線端子 |
功能和接線方式 |
|
1 S1 |
電流信號流入端（4……20mA） |
|
2 S2 |
電流信號流出端 |
|
3 S3 |
備用 |
|
4 CI+ |
CI+: -10……10V（-10……0V控制電磁鐵P，0……+10V控制電磁鐵F） |
|
5 CI- |
CI-: 0V（接參考端VR-或者類似PLC控制器差分信號低電位端） |
|
6 C2+ |
備用 |
|
7 C2- |
備用 |
|
8 VR+ |
參考電壓+10V輸出（接10K或者20K電位器的一端） |
|
9 VR- |
-10V輸出（接10K或者20K電位器的另一端） |
|
10 +US |
+24V電源輸入（V+） |
|
11 GND |
電源地輸入（V-） |
|
12 P- |
電磁閥輸出負端 |
|
13 P+ |
電磁閥輸出正端 |
|
14 F- |
電磁閥輸出負端 |
|
15 F+ |
電磁閥輸出正端 |
備注：控制信號輸入有3種方式

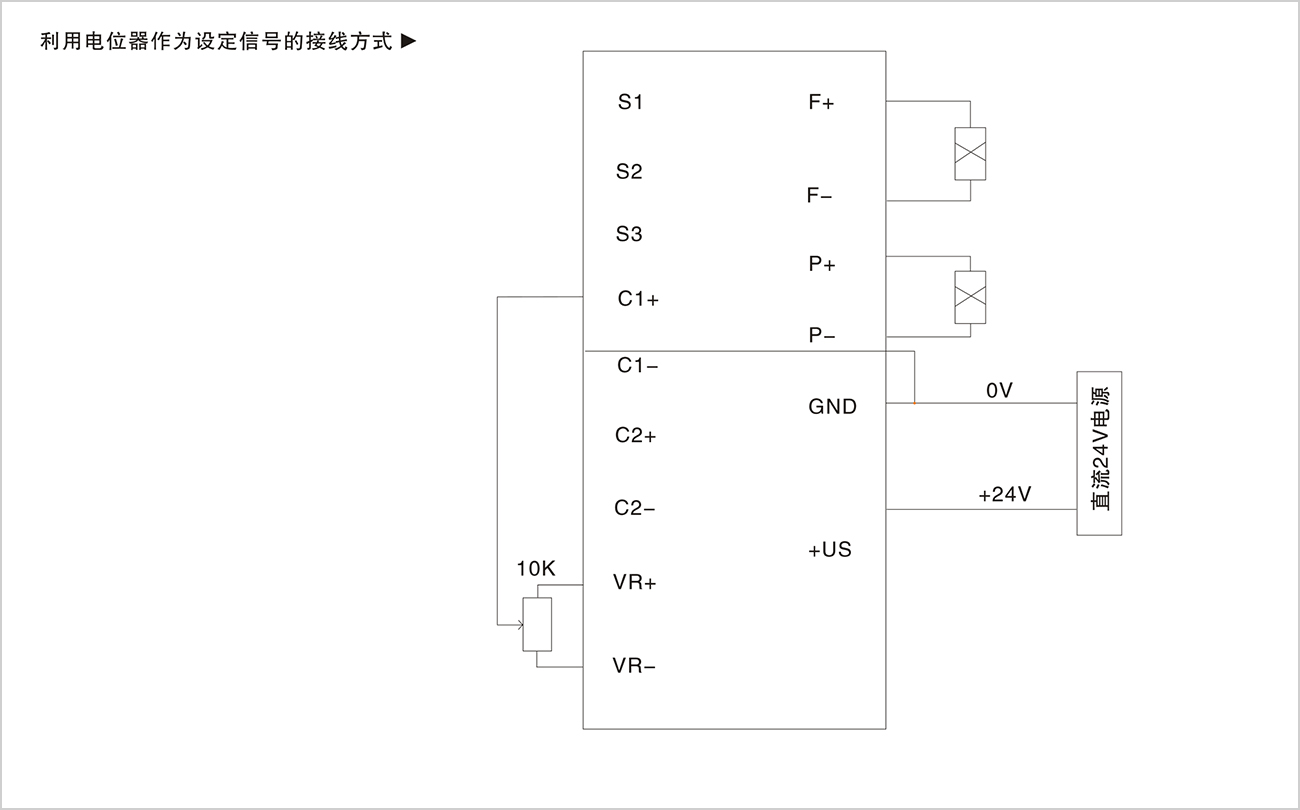

1：利用放大器自帶的-10V參考電壓輸出，只需接入10K或20K的電位器，將電位器接入VR+和VR-，另一輸出端則接入CI+，CI-接VR-，接一個電位器即可控制比例閥；

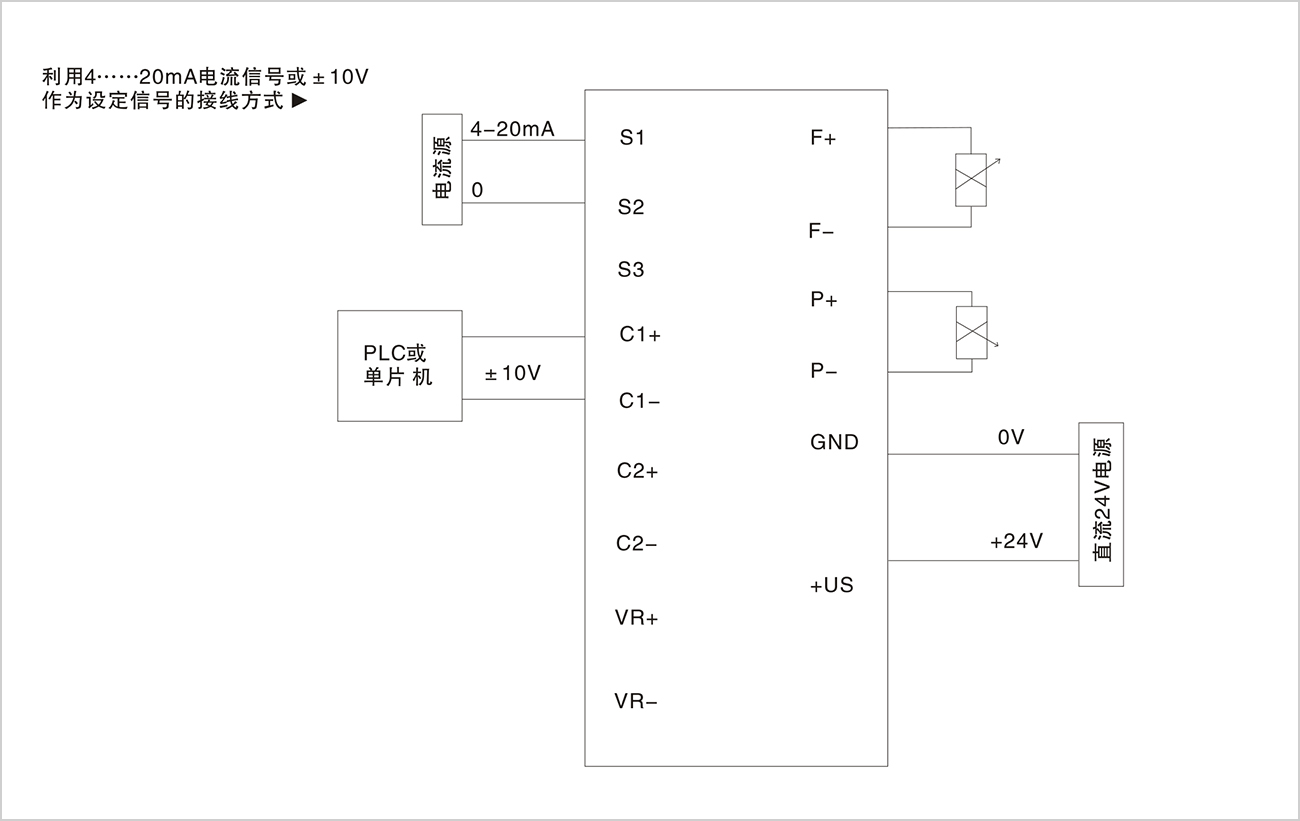

2：外部信號由控制器（比如PLC或者自制的控制器）接入，信號類型為差分信號，差分電壓范圍為-10V……+10V，控制壓力電磁閥的接線端子為CI+。其中CI+接信號高電位端，CI-接低電位端；
3：外部信號采用4-20mA電流輸入控制，S1接外部電流正端，S2接外部電流負端。
