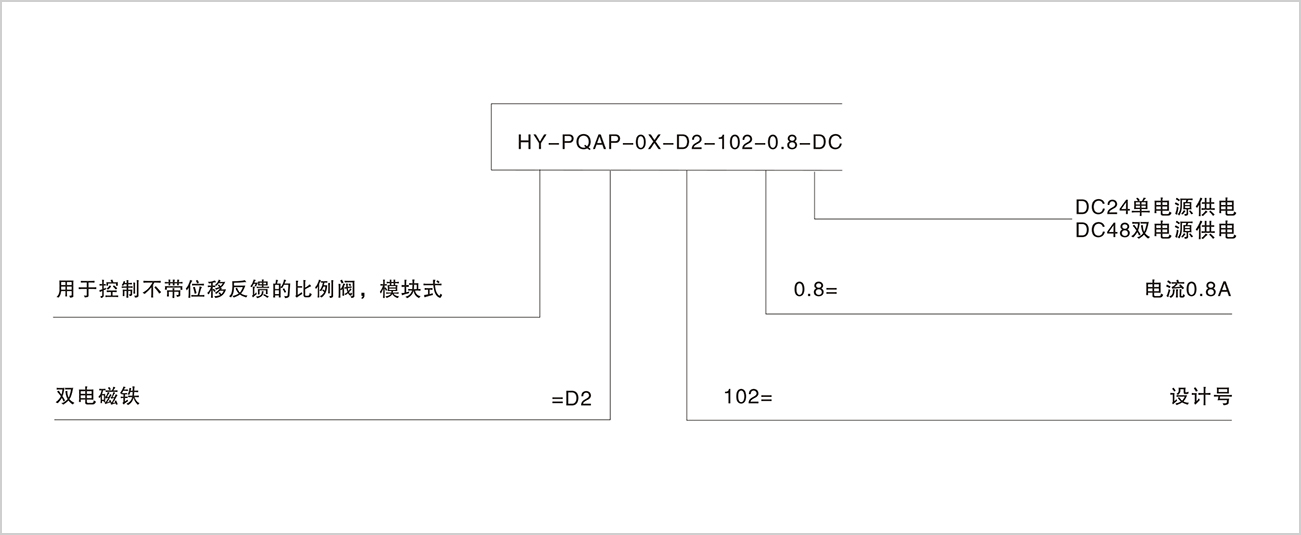

- 適用于控制各種不帶位移反饋的雙比例電磁閥
- 直接+24V供電
- CPU采用功能強大的32位處理器
- 最小驅動電源實時可調
- 且不得大于最大驅動電流2.5A(出廠設置值位0)
- 最大驅動電流25A且可調,
- 可調范圍為設定的最小值至2.5A(出廠設置值為0.8A)
- 斜坡上升速度和下降速度分別可設置(0.01-5s)(出廠設置速度值最大值0秒)
- 通過指示燈,數碼管和按鍵進行工作狀態,功能以及參數的顯示調整
- 用戶數據可設定、可存儲。受密碼保護
- 控制信號為差分電壓輸入或者電流輸入
- 系統自帶參考電壓輸出,連接外部電位器即可作輸入控制信號
- 采用高頻PWM伺服驅動技術和快速驅動回路
- 故障診斷功能,對供電欠壓、線圈短路、開路等異常狀況進行提示
- 電源錯級保護
|
接線端子 |
功能和接線方式 |
|
1 S1 |
備用 |
|
2 S2 |
備用 |
|
3 S3 |
備用 |
|
4 CI+ |
CI+: 0……10V（接電位器信號或者類似PLC控制器差分信號高電位端） |
|
5 CI- |
CI-: 0V（接參考端VR-或者類似PLC控制器差分信號低電位端）備用 |
|
6 C2+ |
備用 |
|
7 C2- |
備用 |
|
8 VR+ |
參考電壓+10V輸出（接10K或者20K電位器的一端） |
|
9 VR- |
0V輸出（接10K或者20K電位器的另一端） |
|
10 +US |
+24V電源輸入（V+） |
|
11 GND |
電源地輸入（V-） |
|
12 P- |
電磁閥輸出負端 |
|
13 P+ |
電磁閥輸出正端 |
|
14 F- |
電磁閥輸出負端 |
|
15 F+ |
電磁閥輸出正端 |
備注：控制信號輸入有2種方式

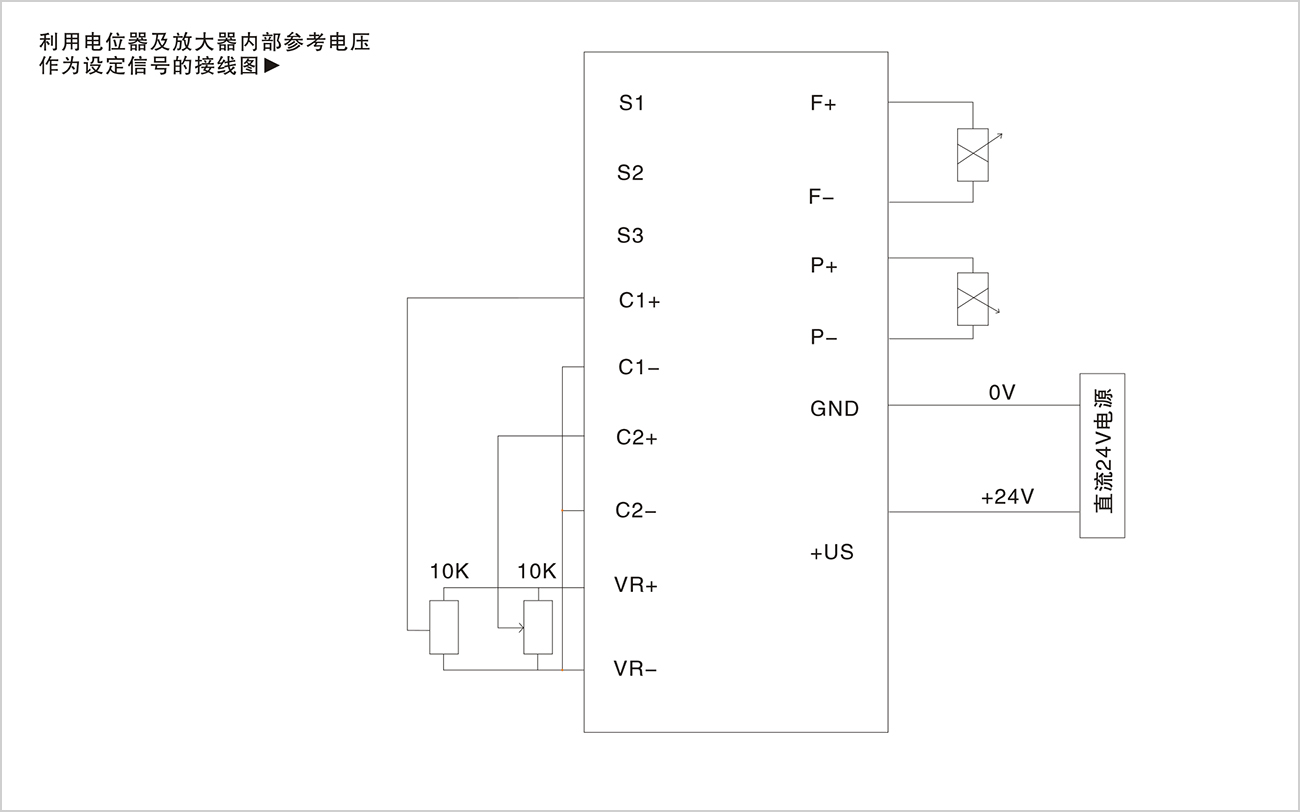

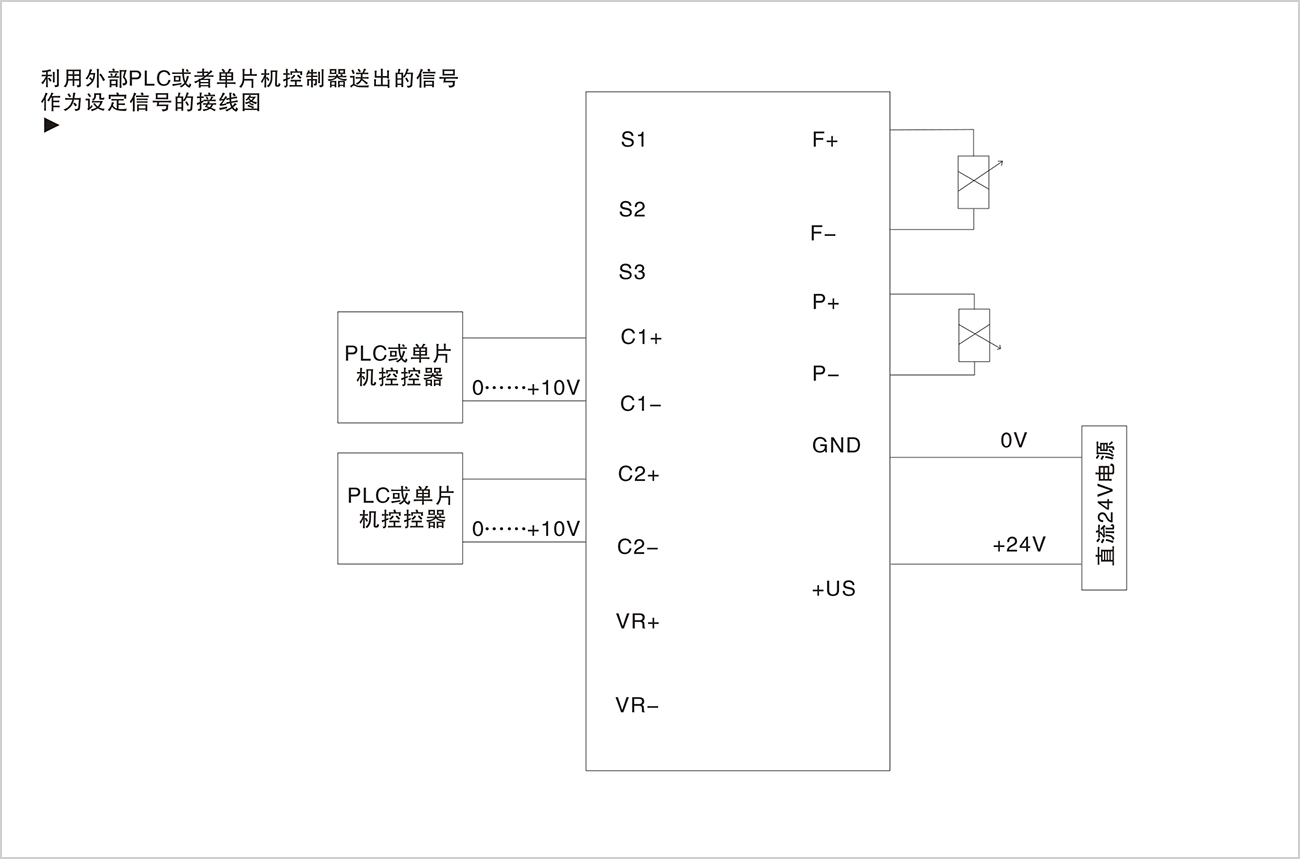

1：利用放大器自帶的10V參考電壓輸出，只需接入10K或20K的電位器，將電位器接入VR+和VR-，另一輸出端則接入CI+（流量控制信號）或者C2+（壓力閥控制信號）,CI-或C2-接VR-，接兩個電位器即可分別控制壓力閥和流量閥；2：外部信號由控制器（比如PLC或者自制的控制器）接入，信號類型為差分信號，差分電壓范圍為0……+10V，控制壓力電磁閥的接線端子為CI+和CI-，其中CI+接信號高電位端，CI-接低電位端；控制流量電磁閥的接線端子為C2+和C2-，其中C2+接信號高電位端，C2-接低電位端；
|
工作電壓 +US |
+24V |
|
浪涌電壓 Umax |
+40V |
|
最小開啟電壓 Umin |
+18V |
|
最大驅動電流 Imax |
壓力閥線圈：1A，可調范圍為最小值至1A |
|
流量閥線圈：1A，可調范圍為最小值至1A |
|
|
最小驅動電流 Imin |
0A可調范圍：小于最大值 |
|
保險絲 FUSE |
2A（5A） |
|
差分電壓輸入 |
|
|
范圍 UC |
0……+10V |
|
分辨率 Fb |
<10mV |
|
自帶參考電壓 VR+ VR- |
10V |
|
0 |
|
|
電流控制信號輸入 |
4……20mA（4mA對應0%，20mA對應100% |
|
接線方式 |
15針接頭（螺紋接線端子） |
|
允許的工作溫度范圍 |
0-50℃ |
|
存儲的溫度范圍 |
-40-85℃ |
定位孔螺釘或者35mm導軌安裝
