中心閉合的雙向平衡閥

使用和操作方法：
這些閥用于控制執行元件和油路塊的單向移動，為了實現以下功能：
控制負載的壓降：負載的壓力不會使閥彈開，因?yàn)榇碎y可以防止來自執行元件的任何氣沖壓力。
限制負載可能產生的最大壓力，過載或突然的抖動（負載由中心分配器控制）。


應用：
連接V1和V2到壓力流，連接C1和C2到執行元件，由執行元件直接控制。

PDF樣本下載
  • 技術參數

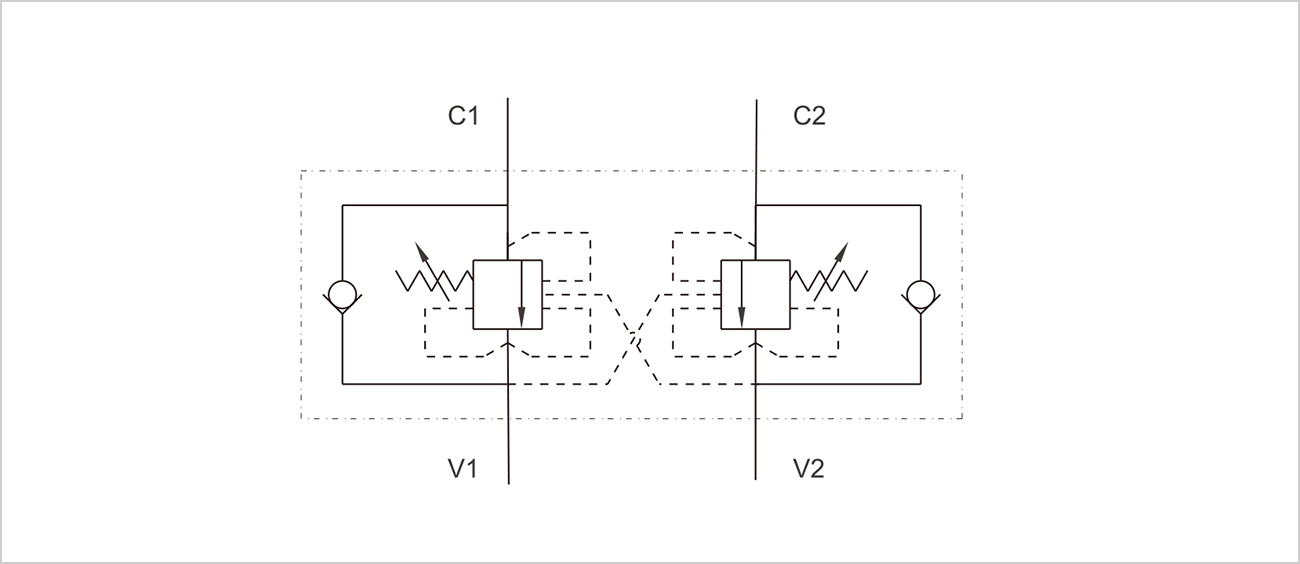

  • 機能符號

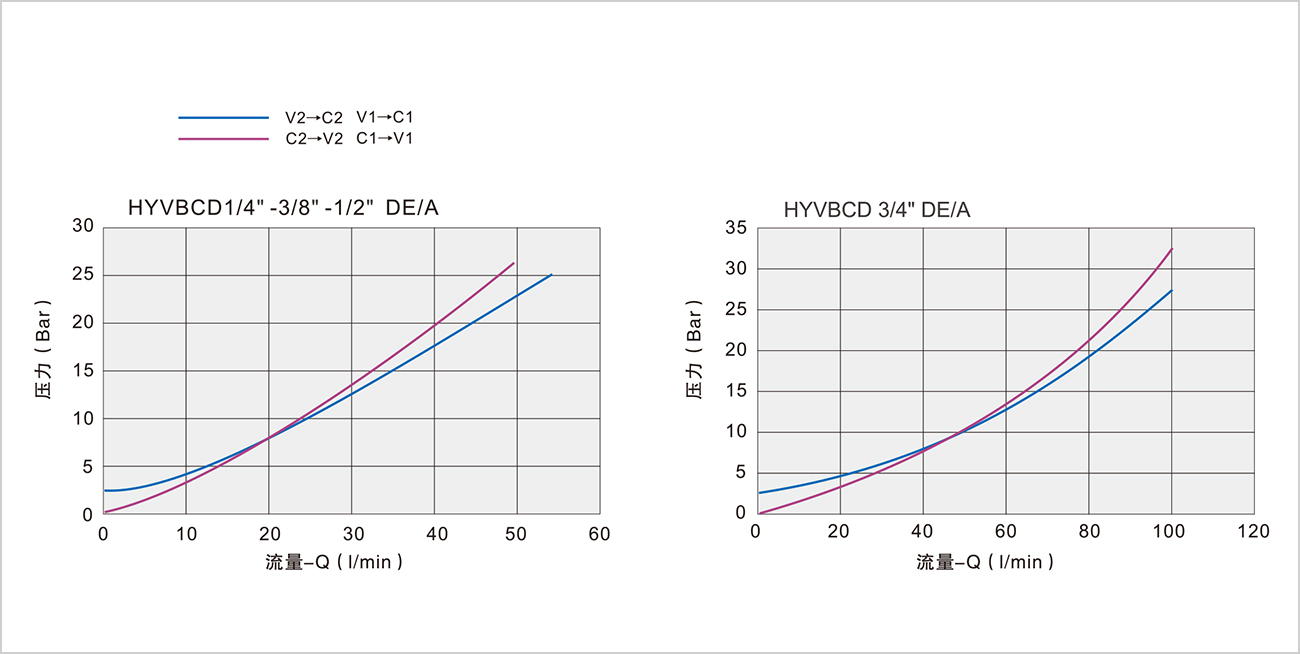

  • 壓力下降曲線

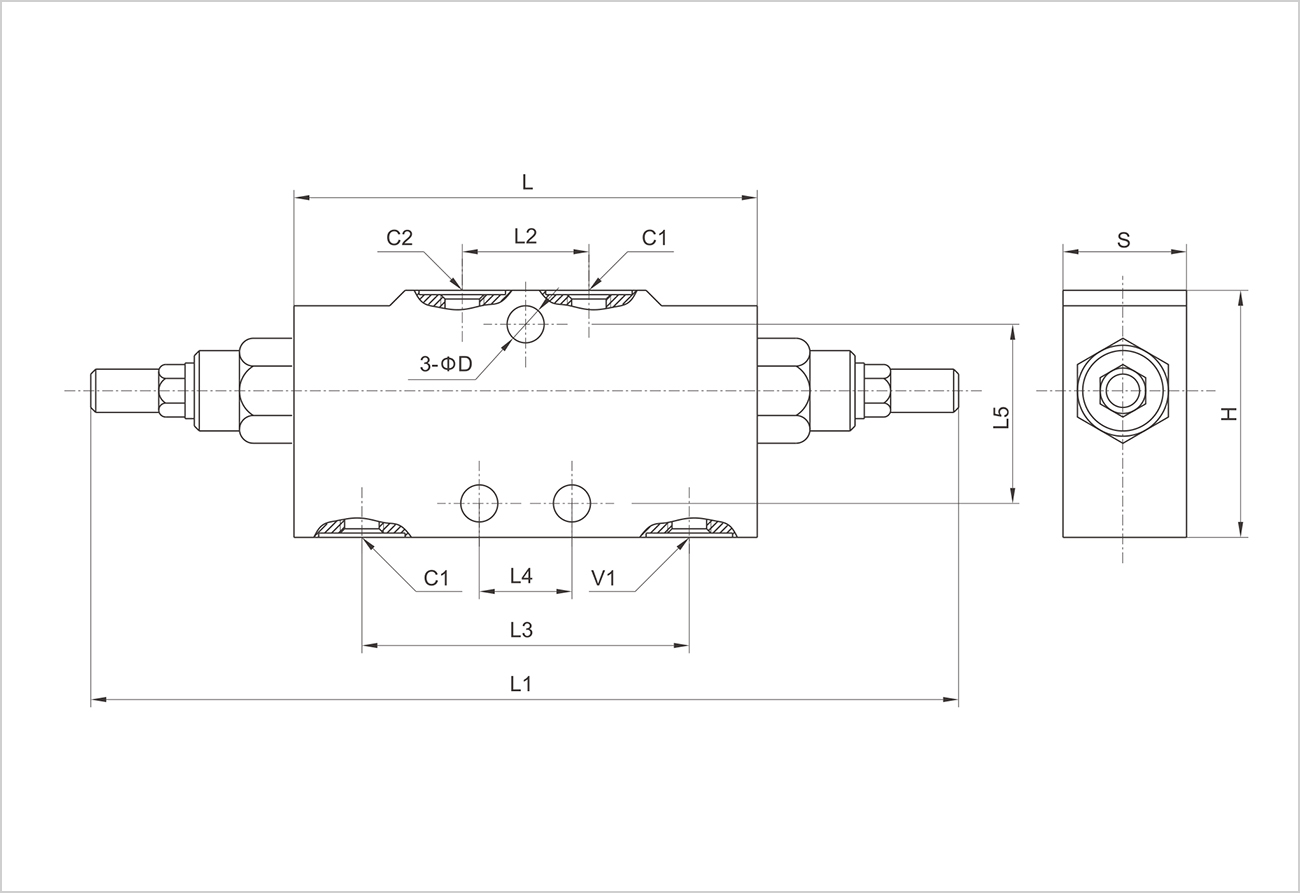

  • 外形尺寸

    • 規格

    1/4”DE/A

    3/8”DE/A

    1/2”DE/A

    3/4”DE/A

    先導比例

    1：4.5

    1：4.5

    1：4.5

    1:5.5

    最大流量（L/min）

    20

    40

    60

    95

    最大壓力（Bar）

    350



    型號

    V1/V2/C1/C2

    L

    L1

    L2

    L3

    L4

    L5

    D

    H

    S

    HYVBCD1/4”DE/A

    G1/4”

    150

    248

    50

    110

    30

    44

    8.5

    60

    30

    HYVBCD3/8”DE/A

    G3/8”

    150

    248

    50

    110

    30

    44

    8.5

    60

    30

    HYVBCD1/2”DE/A

    G1/2”

    150

    248

    50

    110

    30

    44

    8.5

    60

    30

    HYVBCD3/4”DE/A

    G3/4”

    190

    320

    65

    143

    44

    64

    8.5

    80

    35
