中心閉合的單向平衡閥
這些閥用于控制執行元件和油路塊的單向移動，為了實現以下功能：
控制負載的壓降：負載的壓力不會使閥彈開，因為此閥可以防止來自執行元件的任何氣沖壓力。
限制負載可能產生的最大壓力，過載或突然的抖動（負載由中心分配器控制）。
應用：

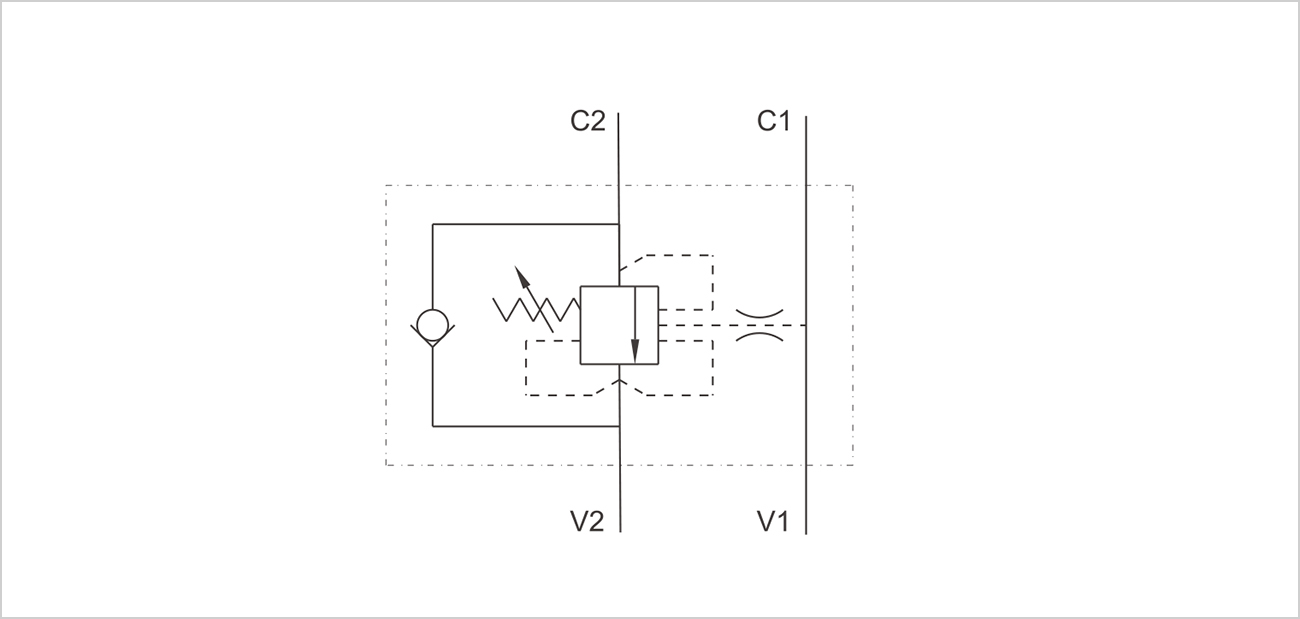

連接V1和V2到壓力流，連接C1到執行元件的自由流側，連接C2到執行元件，由執行元件截止回流。
|
規格 |
3/8”SE CC |
1/2”SE CC |
3/4”SE CC |
|
先導比例 |
1：3.1 |
1：3.1 |
1:5.5 |
|
最大流量（L/min） |
35 |
50 |
105 |
|
最大壓力（Bar） |
350 |
||
|

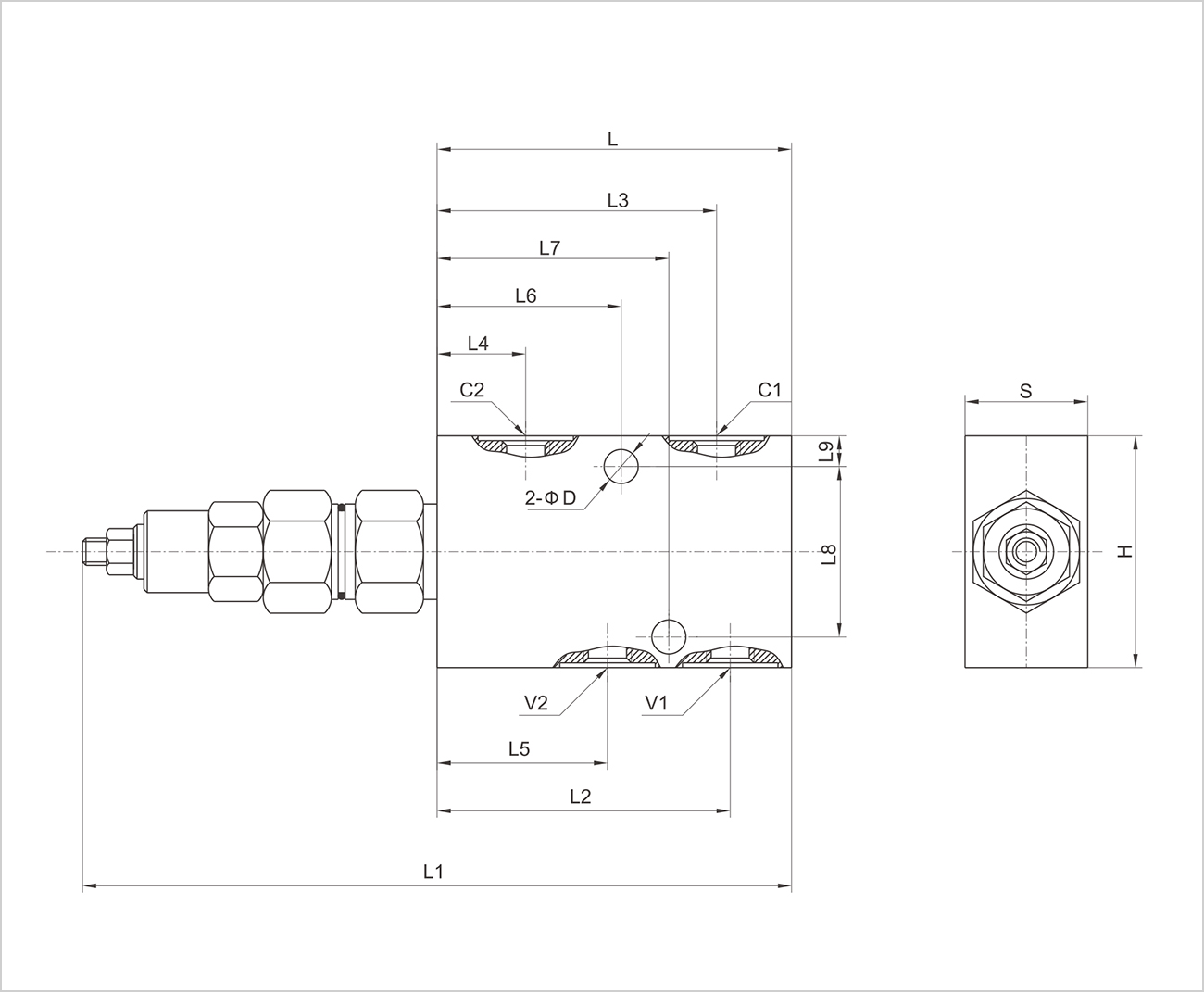

型號 |
V1/V2/C1/C2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
D |
H |
S |
|
HYVBCD3/8”SE CC |
G3/8” |
90 |
174 |
74 |
71 |
23 |
42 |
48 |
58 |
44 |
8 |
8.5 |
60 |
30 |
|
HYVBCD1/2”SE CC |
G1/2” |
90 |
174 |
75.5 |
71 |
23 |
40.5 |
48 |
58 |
44 |
8 |
8.5 |
60 |
30 |
|
HYVBCD3/4”SE CC |
G3/4” |
118 |
202 |
94 |
94 |
23 |
47 |
72.5 |
72.5 |
44 |
21 |
8.5 |
80 |
35 |
