A型雙向平衡閥
這些閥用于控制執行元件和油路塊的雙向移動，為了實現以下功能：
控制負載的壓降：負載的壓力不會使閥彈開，因為此閥可以防止來自執行元件的任何氣沖壓力。
限制負載可能產生的最大壓力，過載或突然的抖動（負載由中心分配器控制）。
應用：

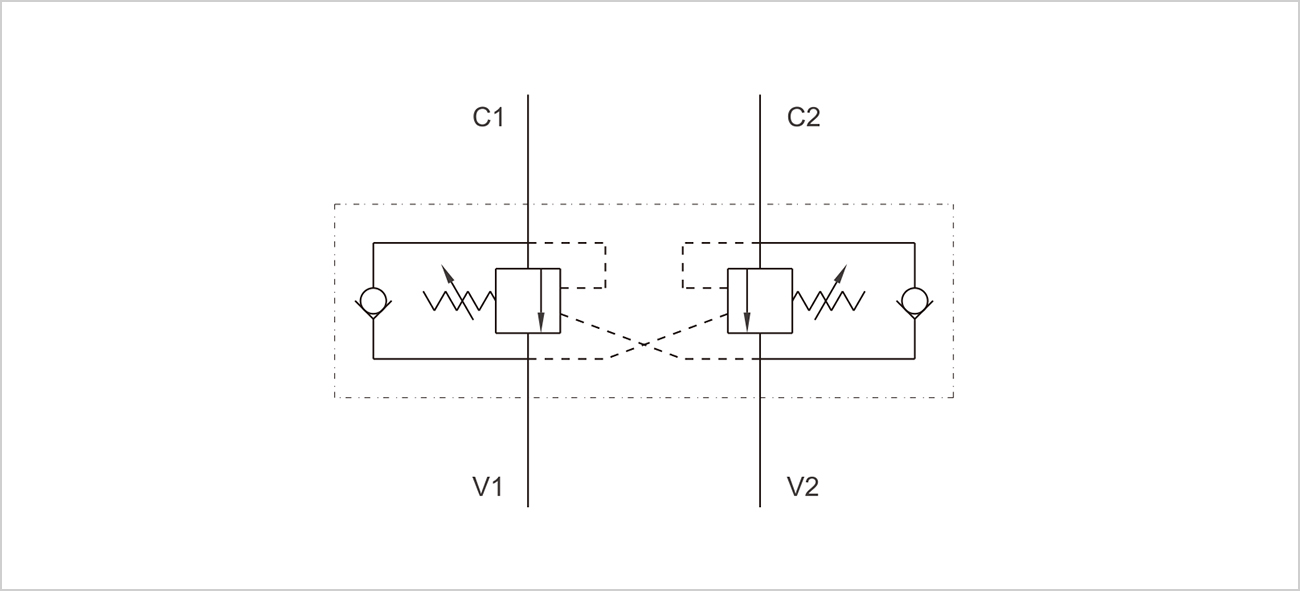

連接V1和V2到壓力流，連接C1和C2到執行元件，由執行元件直接控制。直通式安裝。
|
規格 |
1/4”DE/A |
3/8”DE/A |
1/2”DE/A |
3/4”DE/A |
|
先導比 |
1：4.5 |
1：4.5 |
1：4.5 |
1：5.5 |
|
最大流量（L/min） |
20 |
40 |
60 |
95 |
|
最大壓力（Bar） |
350 |
|||
|

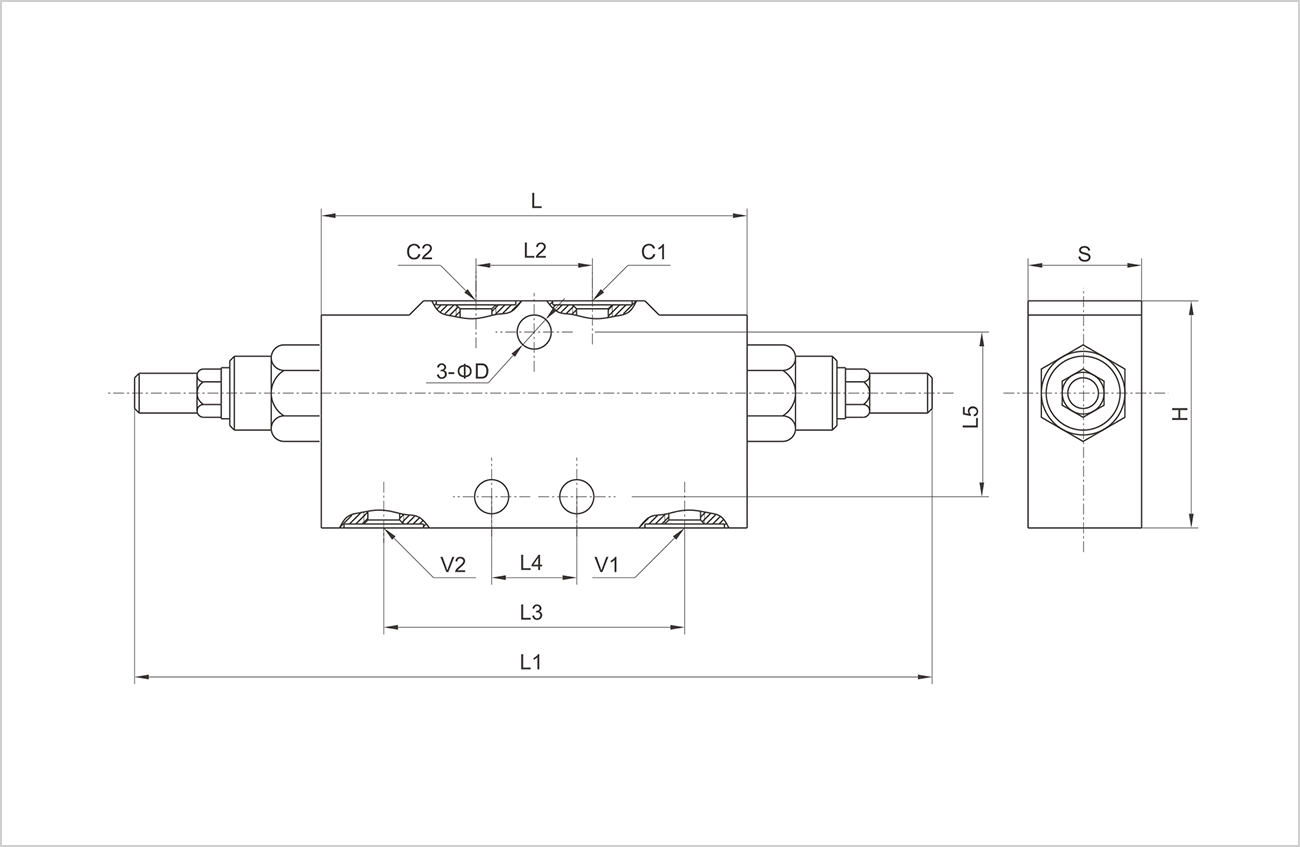

型號 |
V1/V2/C1/C2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
D |
H |
S |
|
HYVBCD1/4”DE/A |
G1/4” |
151 |
247 |
50 |
110 |
30 |
44 |
8.5 |
60 |
30 |
|
HYVBCD3/8”DE/A |
G3/8” |
151 |
247 |
50 |
110 |
30 |
44 |
8.5 |
60 |
30 |
|
HYVBCD1/2”DE/A |
G1/2” |
151 |
247 |
50 |
110 |
30 |
44 |
8.5 |
60 |
30 |
|
HYVBCD3/4”DE/A |
G3/4” |
190 |
304 |
65 |
143 |
44 |
64 |
8.5 |
80 |
35 |
