單液控單向閥（法蘭式）

使用說明：
先導式單向閥用于單向阻斷油缸，流體單向流動，并反向堵住流體，直到壓力作用應用。

閥可直接安裝在油缸上。


應用:
連接V1 和V2 到壓力流量,連接 C1 到執(zhí)行機構的自由流側，連接C2 到執(zhí)行機構想要被阻斷的一側。
PDF樣本下載
  • 技術參數

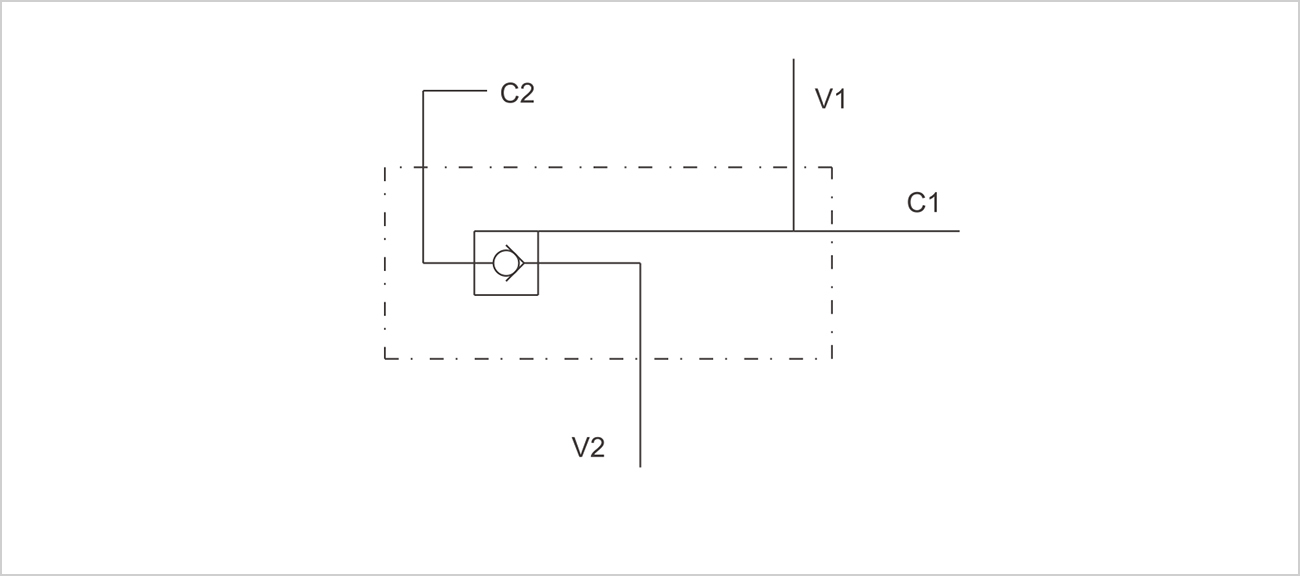

  • 機能符號

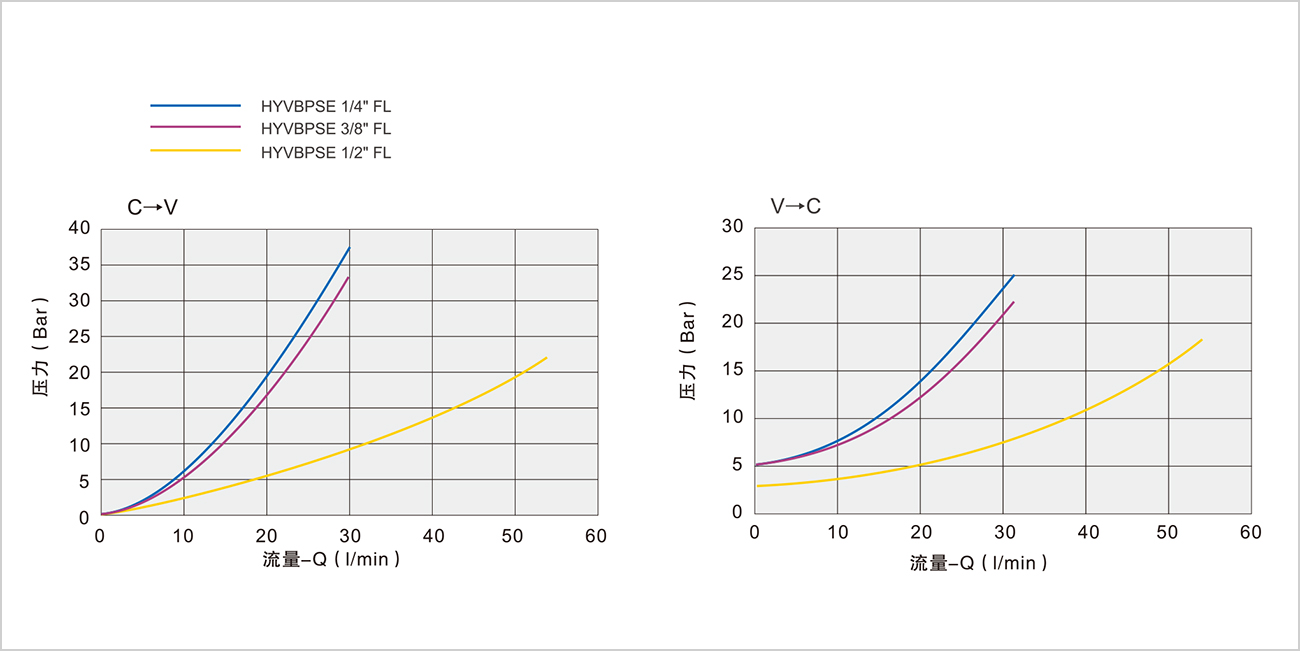

  • 壓力下降曲線

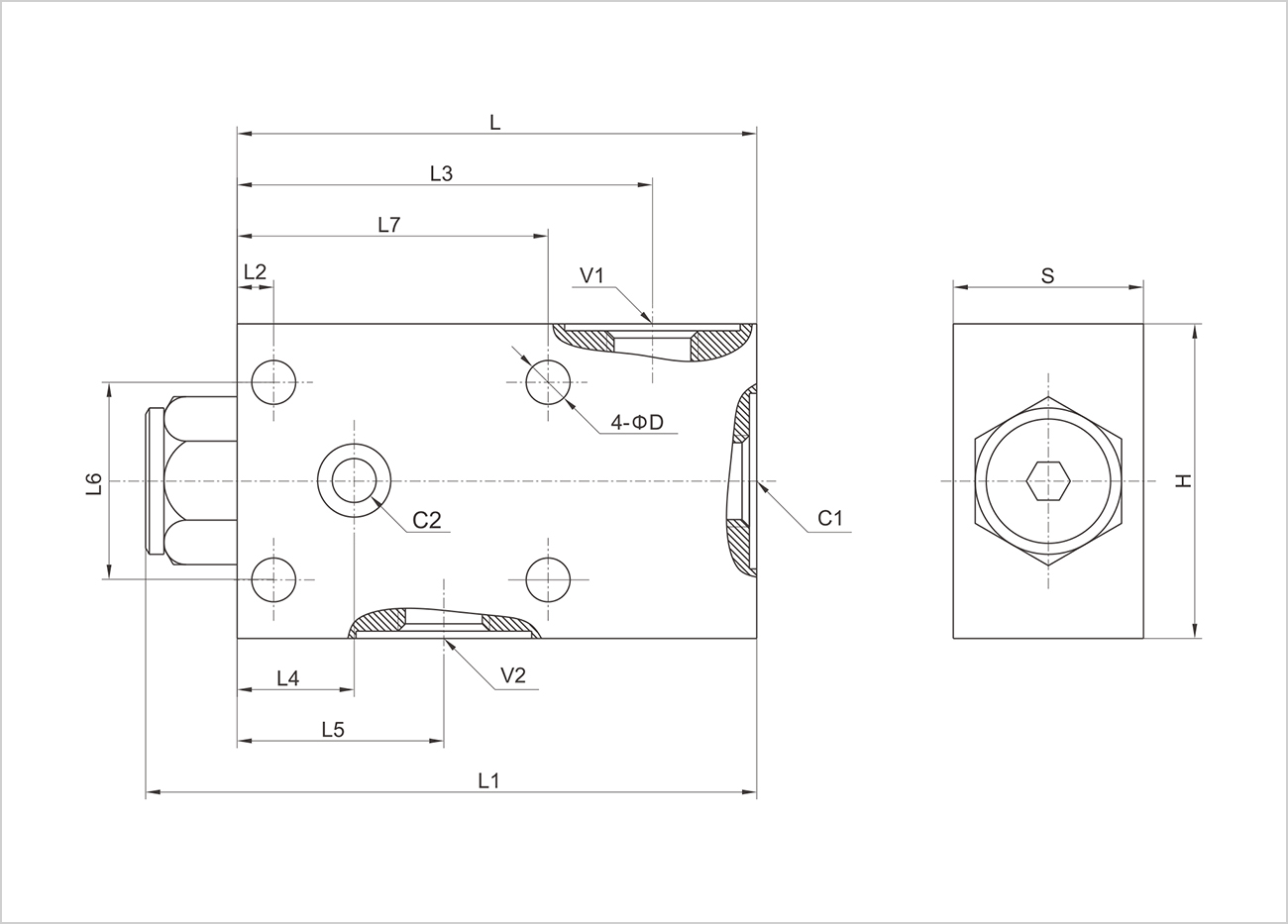

  • 外形尺寸

    • 規(guī)格

    1/4”FL

    3/8”FL

    1/2”FL

    先導比

    1：5.5

    1：5.5

    1：4.5

    最大流量（L/min）

    20

    30

    55

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    4.5

    4.5

    3



    型號

    V1/V2/C1

    C2

    L

    L1

    L2

    L3

    L4

    L5

    L6

    L7

    D

    H

    S

    HYVBPSE 1/4”FL

    G1/4”

    Φ5

    70

    88

    6.5

    57

    15.5

    27

    35

    41.5

    6.5

    50

    30

    HYVBPSE3/8”FL

    G3/8”

    Φ5

    75

    93.4

    10

    61

    14

    27

    40

    45

    6.5

    60

    30

    HYVBPSE1/2”FL

    G1/2”

    Φ5

    100

    116

    10.5

    82

    18

    32

    40

    50.5

    6.5

    80

    35
