單液控單向閥（A類型）

使用說明：
先導式單向閥用于單向阻斷油缸，流體單向流動，并反向堵住流體，直到壓力作用應用

應用:
連接V1 和V2 到壓力流量,連接 C1 到執行機構的自由流側，連接C2 到執行機構想要被阻斷的一側

PDF樣本下載
  • 技術參數

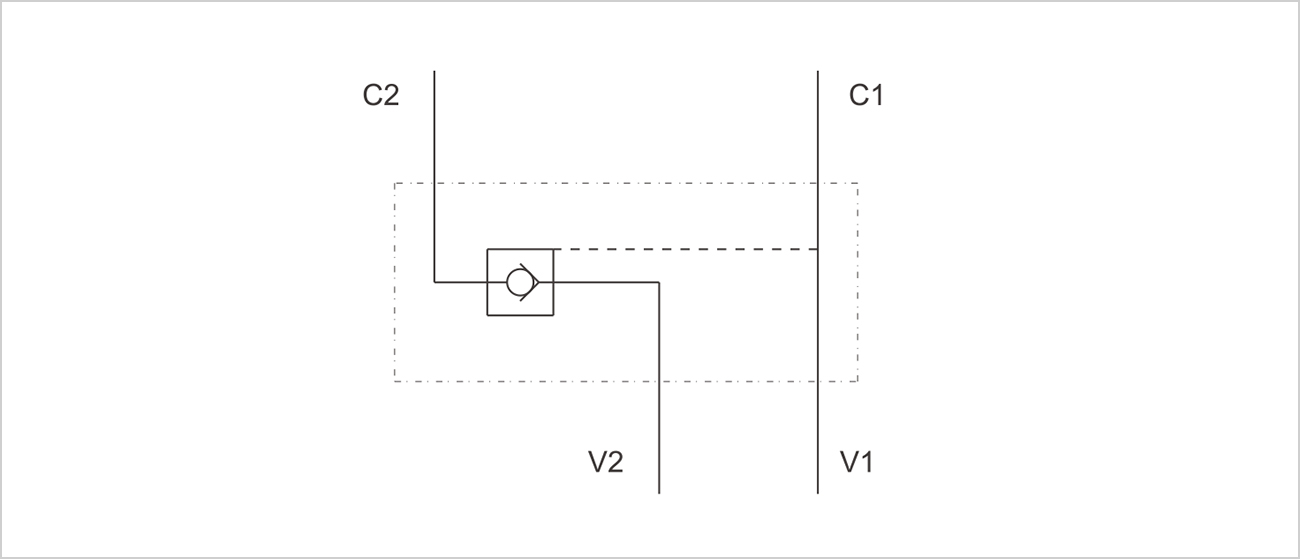

  • 機能符號

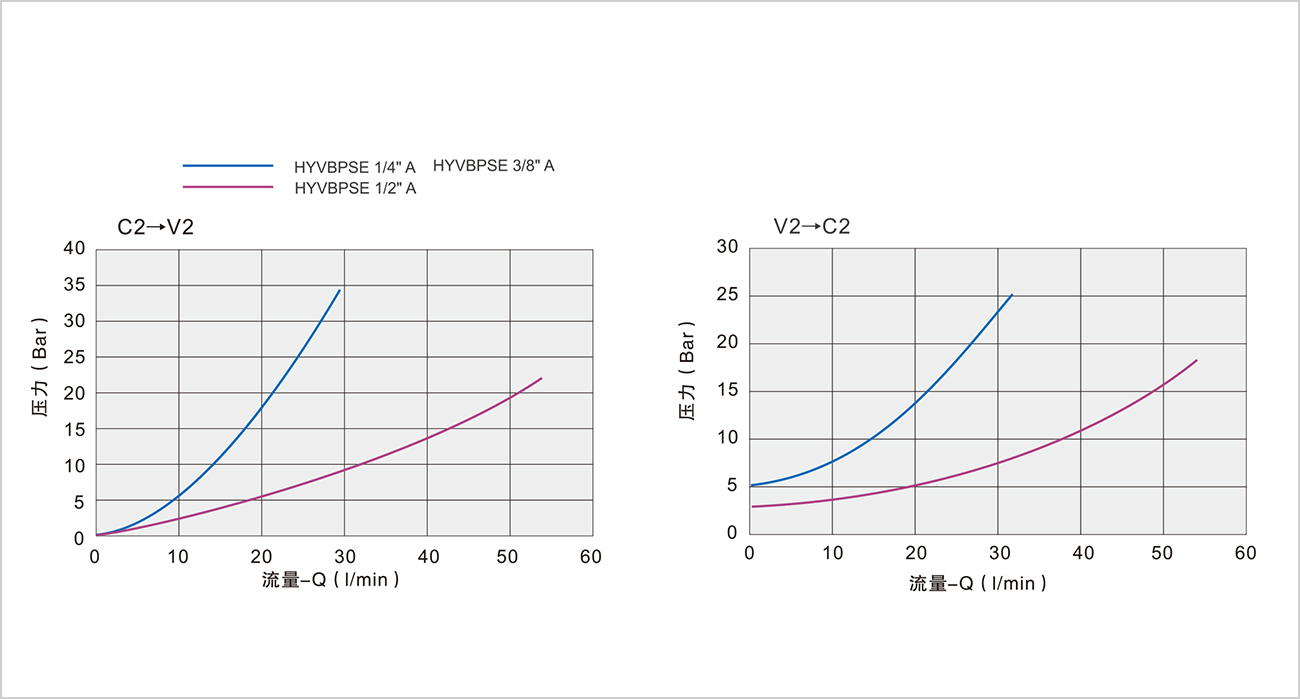

  • 壓力下降曲線

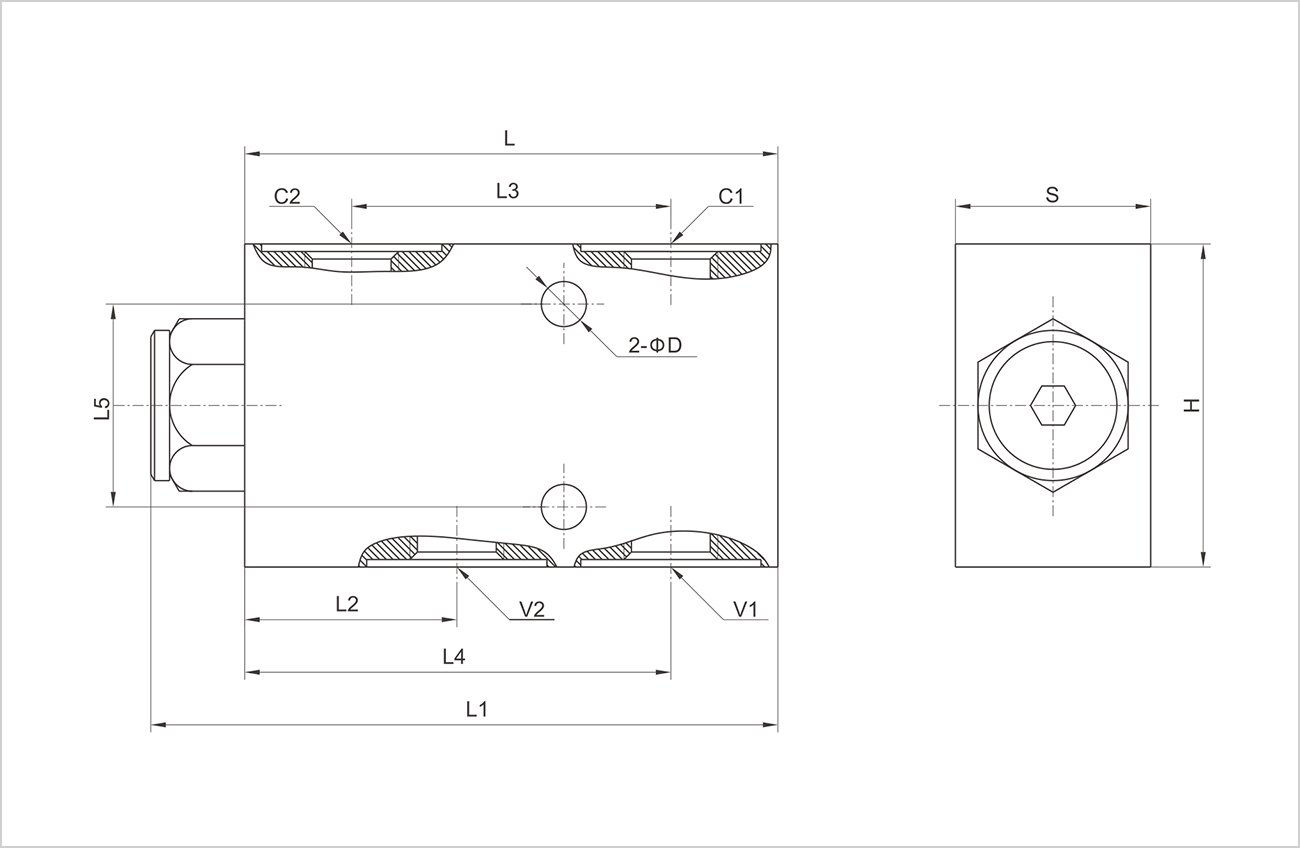

  • 外形尺寸

    • 規格

    1/4”A

    3/8”A

    1/2”A

    先導比

    1：5.5

    1：5.5

    1：4.5

    最大流量（L/min）

    20

    30

    55

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    4.5

    4.5

    3



    型號

    V1/V2/C1/C2

    L

    L1

    L2

    L3

    L4

    L5

    D

    H

    S

    HYVBPSE 1/4”A

    G1/4”

    80

    98.4

    31.5

    50

    65

    40

    7

    60

    30

    HYVBPSE3/8”A

    G3/8”

    80

    98.4

    31.5

    50

    65

    40

    7

    60

    30

    HYVBPSE1/2”A

    G1/2”

    105

    121

    38.5

    70

    62.5

    40

    8.5

    80

    35
