單液控單向閥，用于 12 mm 管式安裝 (DIN 2353)

使用說明：
先導式單向閥用于單向阻斷油缸，流體單向流動，并反向堵住流體，直到壓力作用。
可輕易被安裝于油缸。根據要求，提供配件，用于安裝在油缸的某一特定中心距離。

應用:
連接V1 和V2 到壓力流量,連接 C1 到執行機構的自由流側，連接C2 到執行機構想要被阻斷的一側。
PDF樣本下載
  • 技術參數

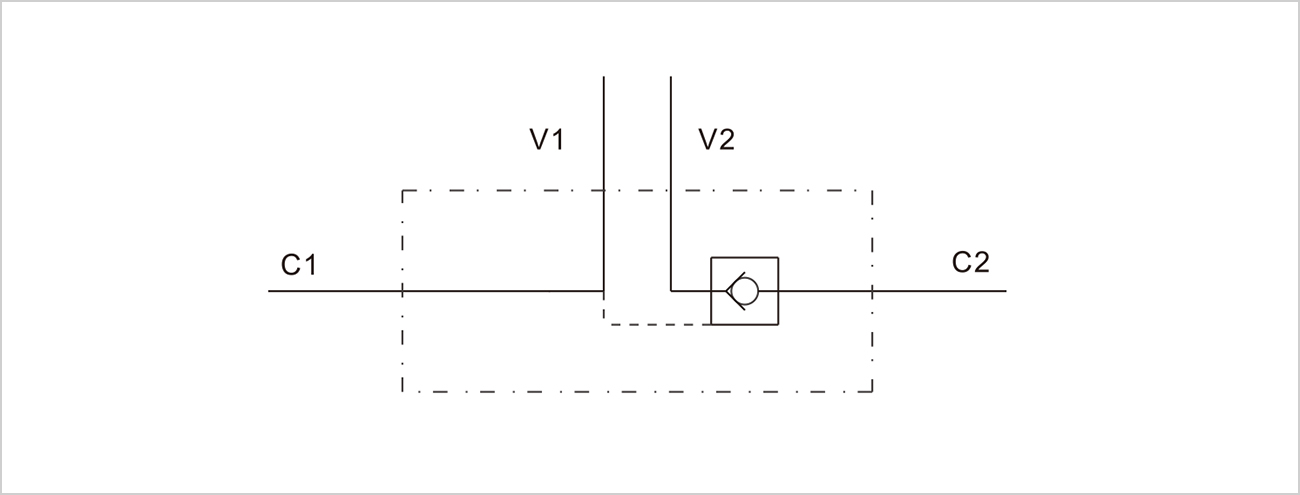

  • 機能符號

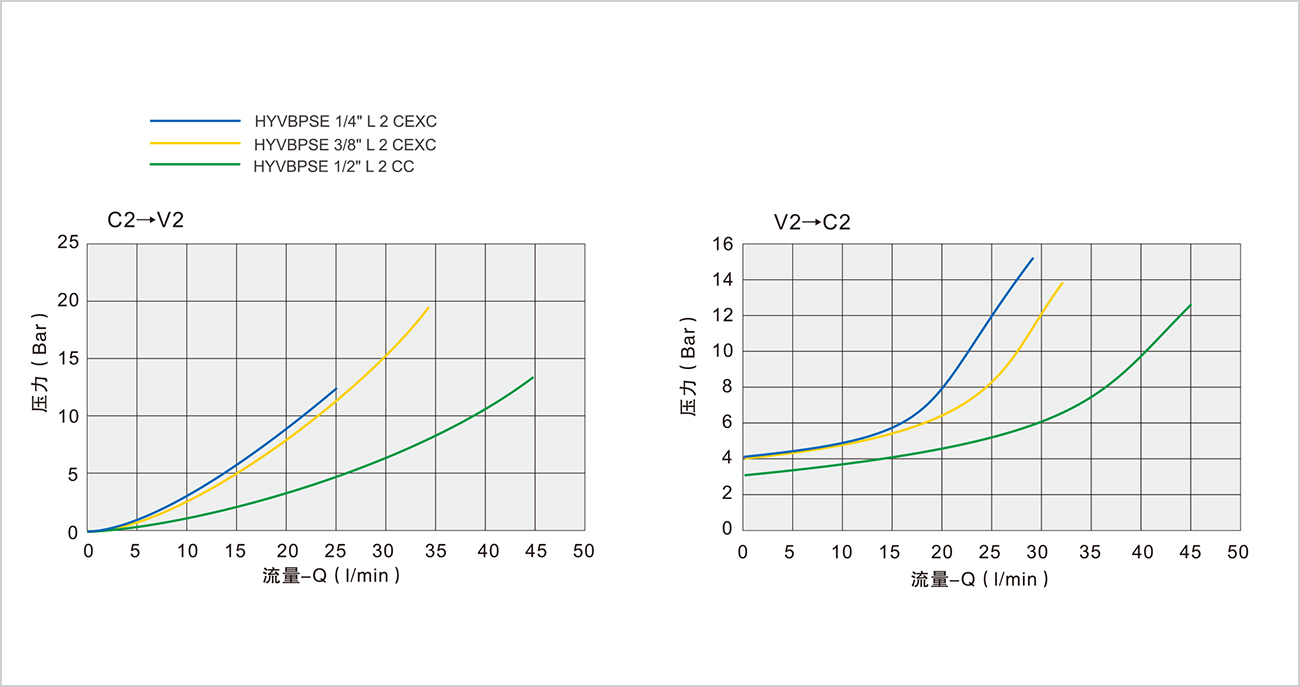

  • 壓力下降曲線

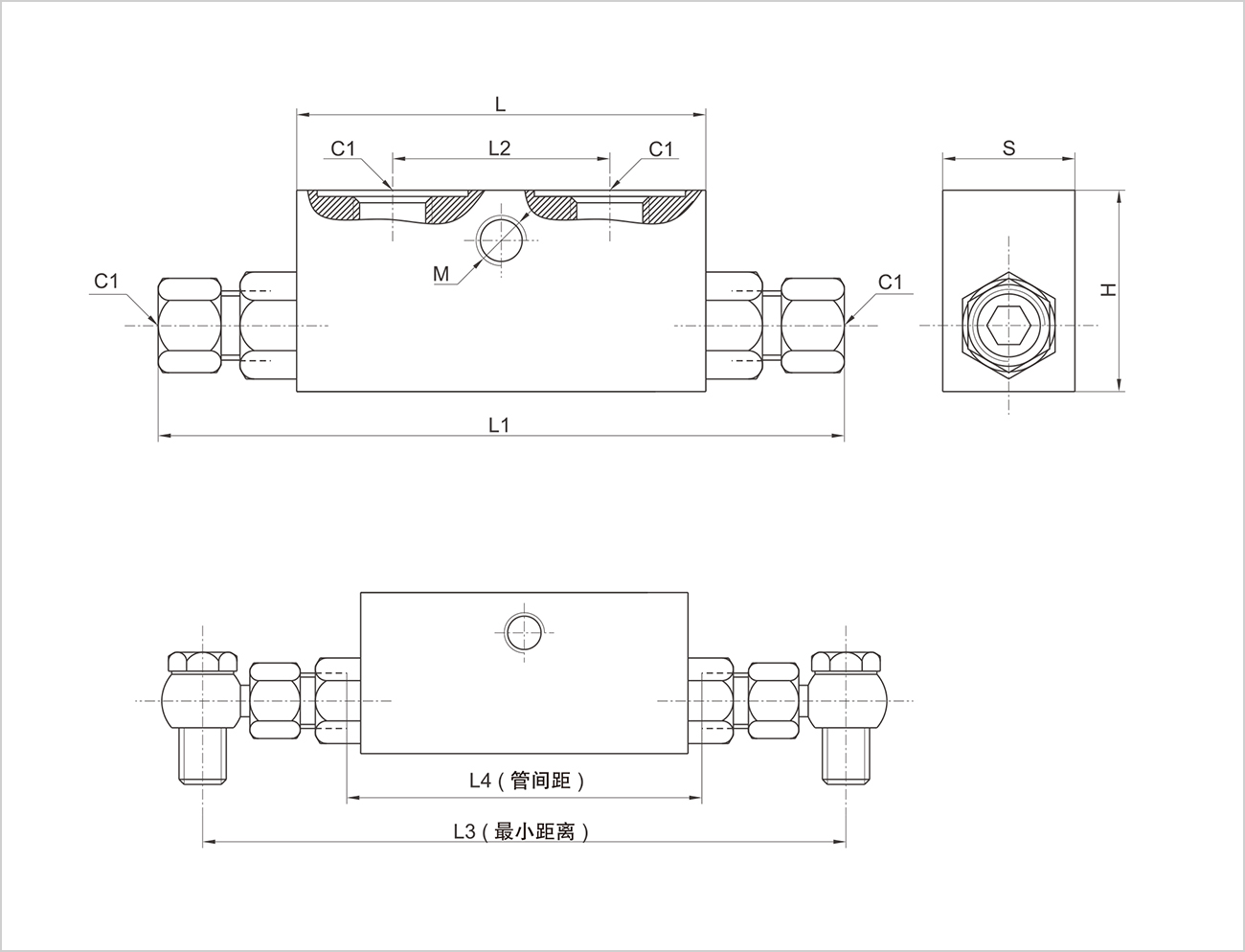

  • 外形尺寸

    • 規格

    1/4”L 2 CEXC

    3/8”L 2 CEXC

    1/2”L 2 CC

    先導比

    1：5.5

    1：5.5

    1：5

    最大流量（L/min）

    20

    30

    50

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    4

    4

    3


    型號

    V1/V2

    C1/C2

    L

    L1

    L2

    L3

    L4

    M

    H

    S

    HYVBPSE1/4”L 2 CEXC

    G1/4”

    12L

    64

    134

    36

    160

    84

    M8

    40

    30

    HYVBPSE3/8”L 2 CEXC

    G3/8”

    12L

    64

    134

    36

    166

    84

    M8

    40

    30

    HYVBPSE1/2”L 2 CC

    G1/2”

    15L

    90

    164

    45

    196

    106

    M8

    45

    35
