單液控單向閥

使用說明：
該閥用于單向阻斷液壓油缸，流體單向流動，并反向堵住流體，直到壓力作用。

應用:
連接V1 和V2 到壓力流量,連接 C1 到執行機構的自由流側，連接C2 到執行機構想要被阻斷的一側。
PDF樣本下載
  • 技術參數

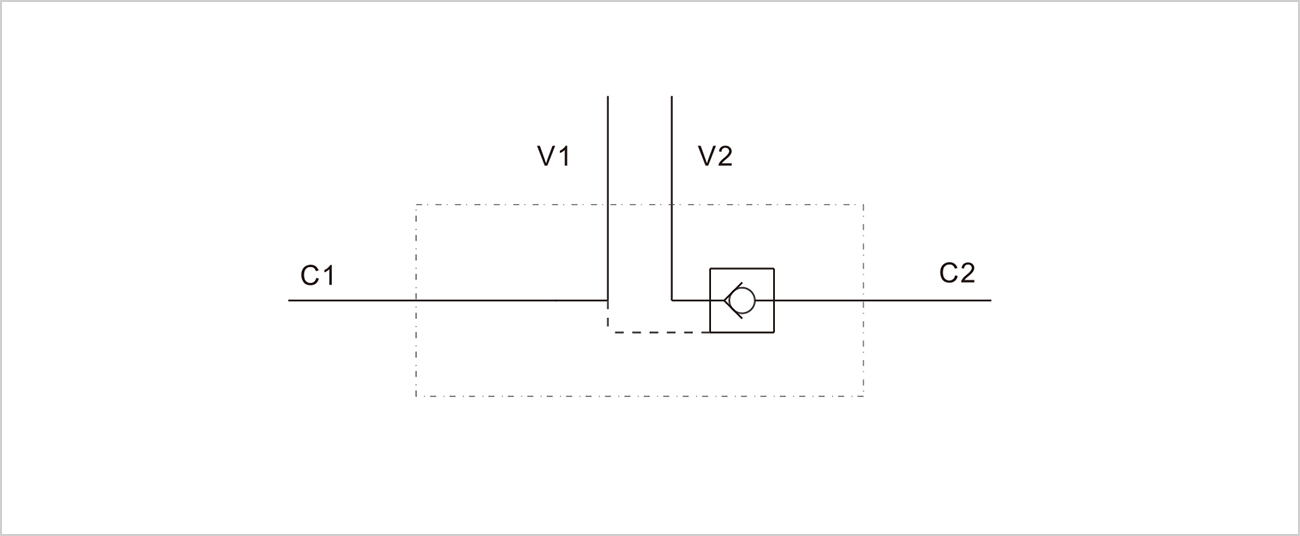

  • 機能符號

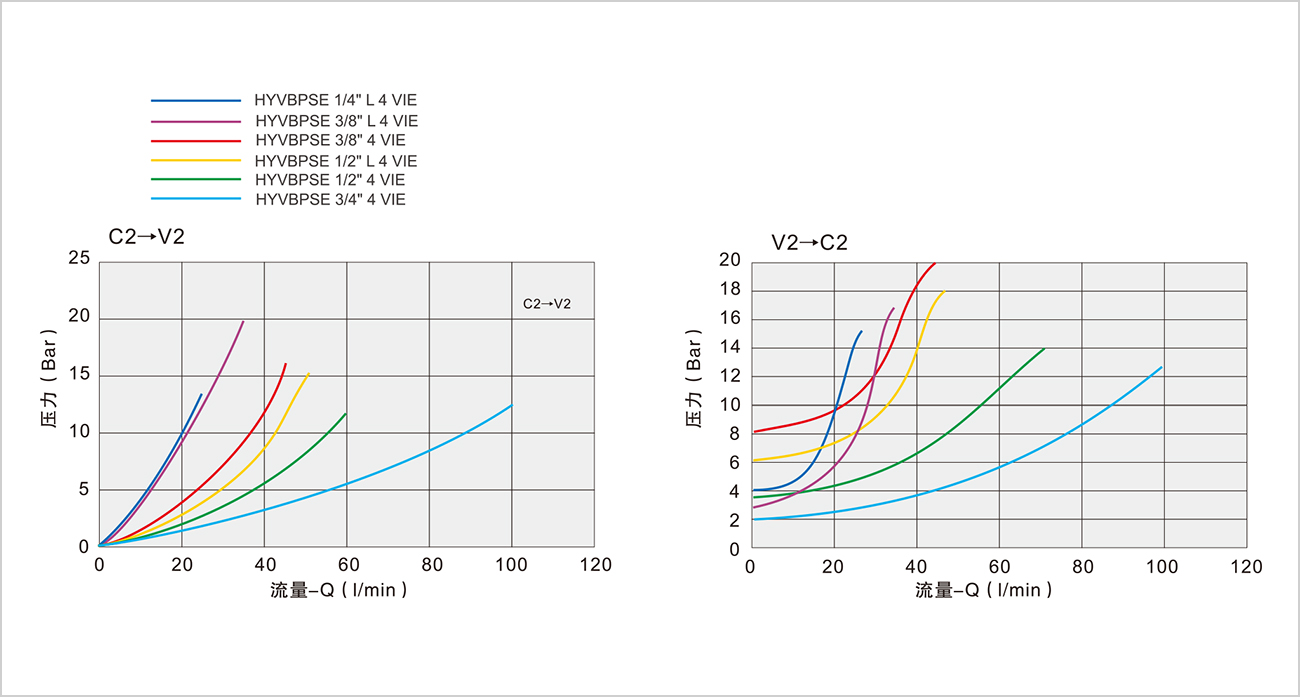

  • 壓力下降曲線

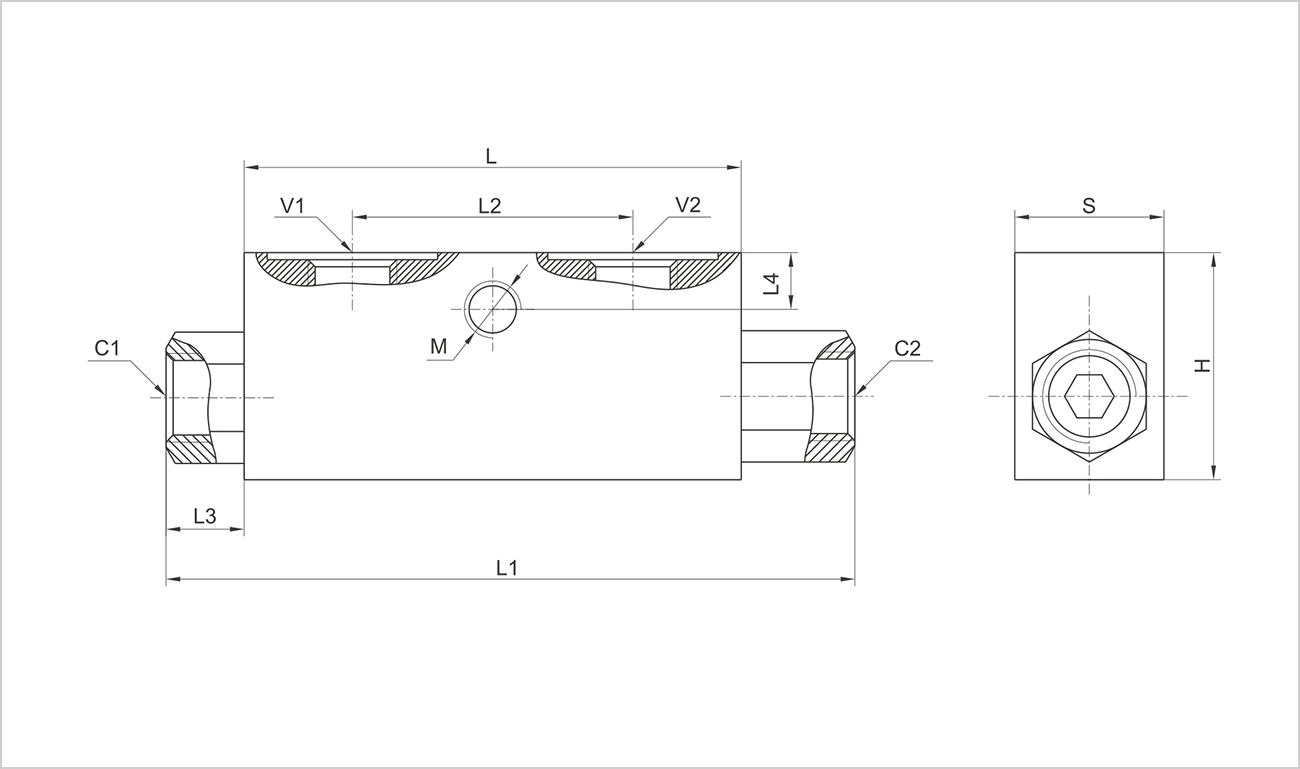

  • 外形尺寸

    • 規格

    1/4”L4VIE

    3/8”L4VIE

    1/2”L4VIE

    3/8”4VIE

    1/2”4VIE

    3/4”4VIE

    先導比

    1：5.5

    1：5.5

    1：5

    1：5

    1：4

    1：4

    最大流量（L/min）

    20

    35

    50

    45

    70

    100

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    4

    3

    6

    8

    3.5

    2



    型號

    V1/V2/C1/C2

    L

    L1

    L2

    L3

    L4

    M

    H

    S

    HYVBPSE1/4”L4VIE

    G1/4”

    64

    106.5

    36

    18.5

    8

    M8

    40

    30

    HYVBPSE3/8”L4VIE

    G3/8”

    80

    120

    38

    16

    8

    M8

    40

    30

    HYVBPSE1/2”L4VIE

    G1/2”

    90

    133

    45

    17

    8

    M8

    45

    35

    HYVBPSE3/8”4VIE

    G3/8”

    90

    148

    45

    25

    8

    M8

    45

    35

    HYVBPSE1/2”4VIE

    G1/2”

    80

    134

    40

    23

    18

    M8

    60

    35

    HYVBPSE3/4”4VIE

    G3/4”

    100

    182

    48

    36

    8

    M8

    60

    40
