雙液控單向閥（橫向連接）

使用說明：
P先導式單向閥 用于雙向阻斷液壓油缸，流體單向流動，并反向堵住流體，直到壓力作用。
此閥的特點是側定位端口。

應用:
連接V1 和 V2 到壓力流量，連接C1和C2 到執(zhí)行機構.
PDF樣本下載
  • 技術參數(shù)

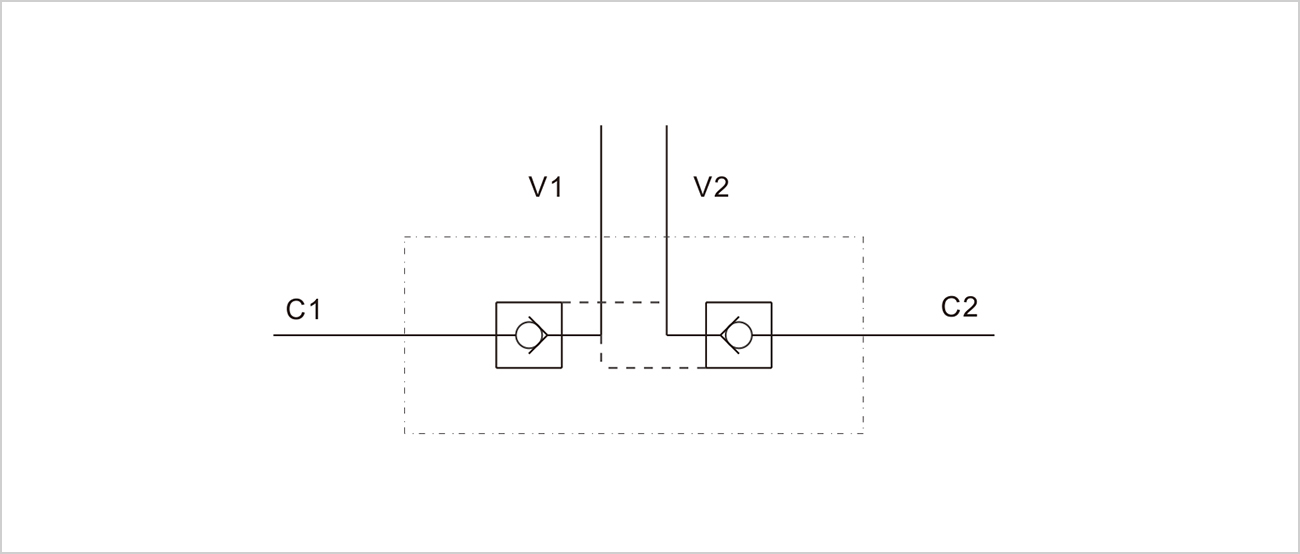

  • 機能符號

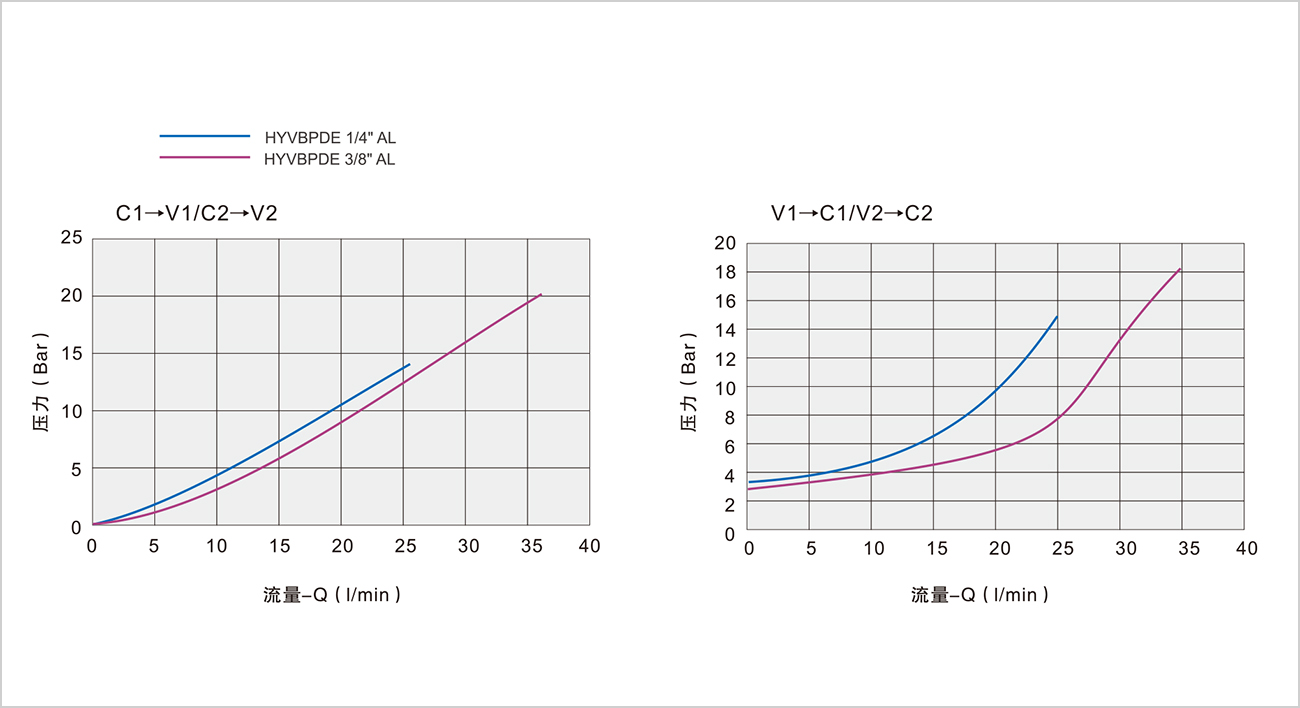

  • 壓力下降曲線

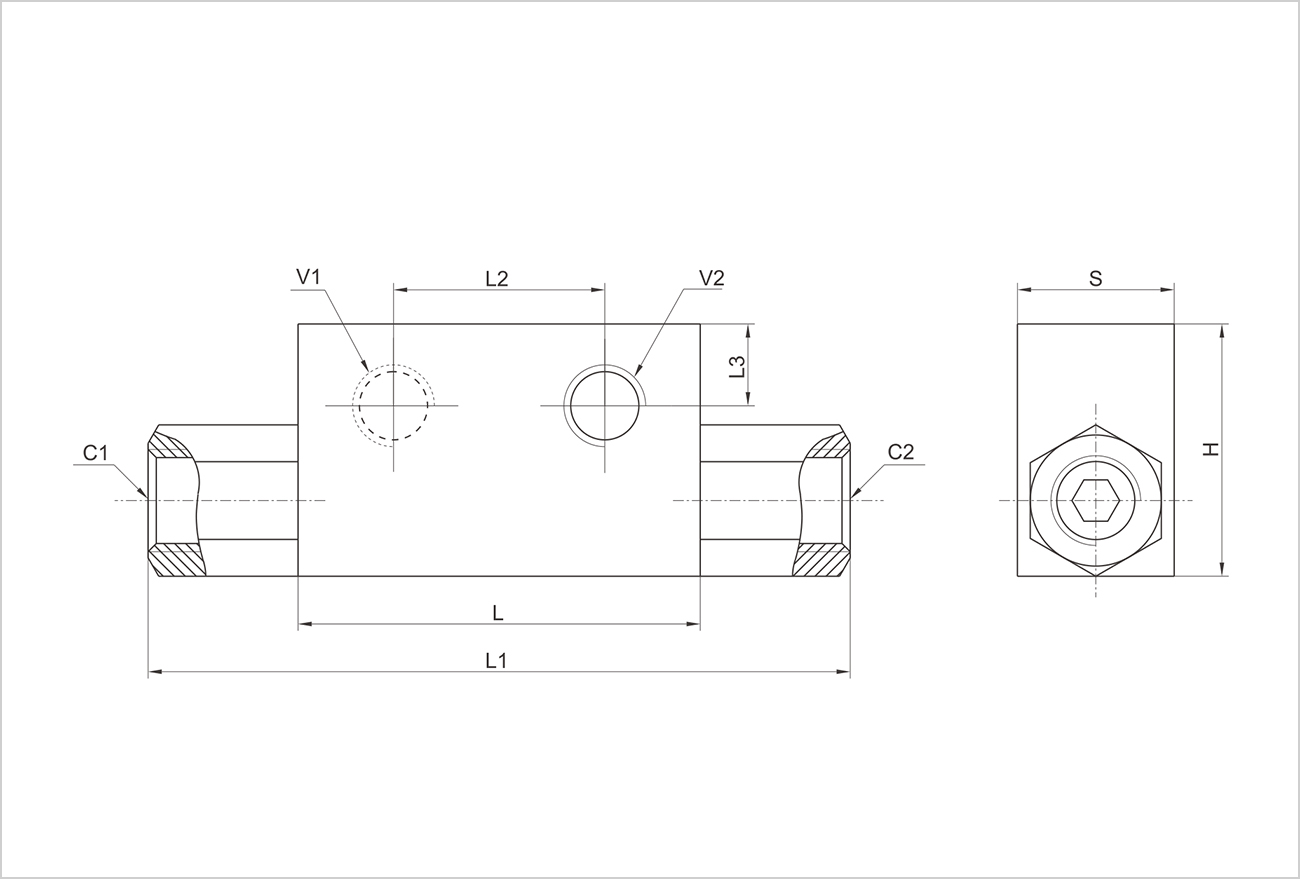

  • 外形尺寸

    • 規(guī)格

    1/4”AL

    3/8”AL

    先導比

    1：5.5

    最大流量（L/min）

    20

    35

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    4

    3



    型號

    V1/V2/C1/C2

    L

    L1

    L2

    L3

    H

    S

    HYVBPDE1/4”AL

    G1/4”

    68

    118

    34

    13

    40

    30

    HYVBPDE3/8”AL

    G3/8”

    80

    130

    38

    16

    45

    30
