圓柱式雙液控單向閥

使用說明：
先導式單向閥 用于雙向阻斷液壓油缸，流體單向流動，并反向堵住流體，直到壓力作用。圓柱式替代標準型(平行六面體)。

應用:
連接V1 和 V2 到壓力流量，連接C1和C2 到執行機構。
PDF樣本下載
  • 技術參數

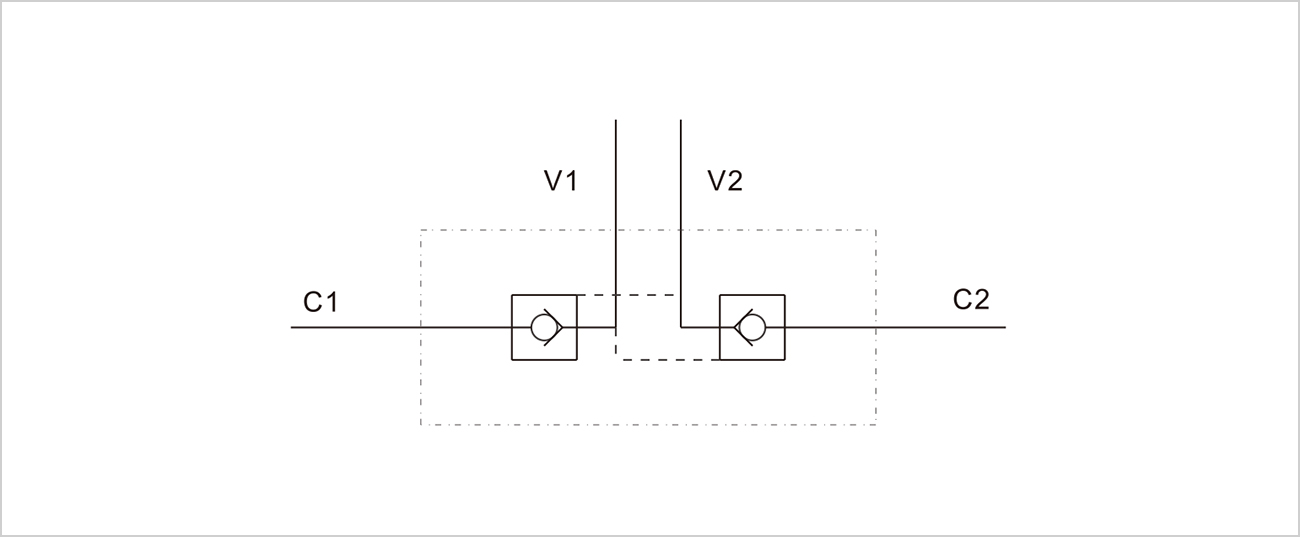

  • 機能符號

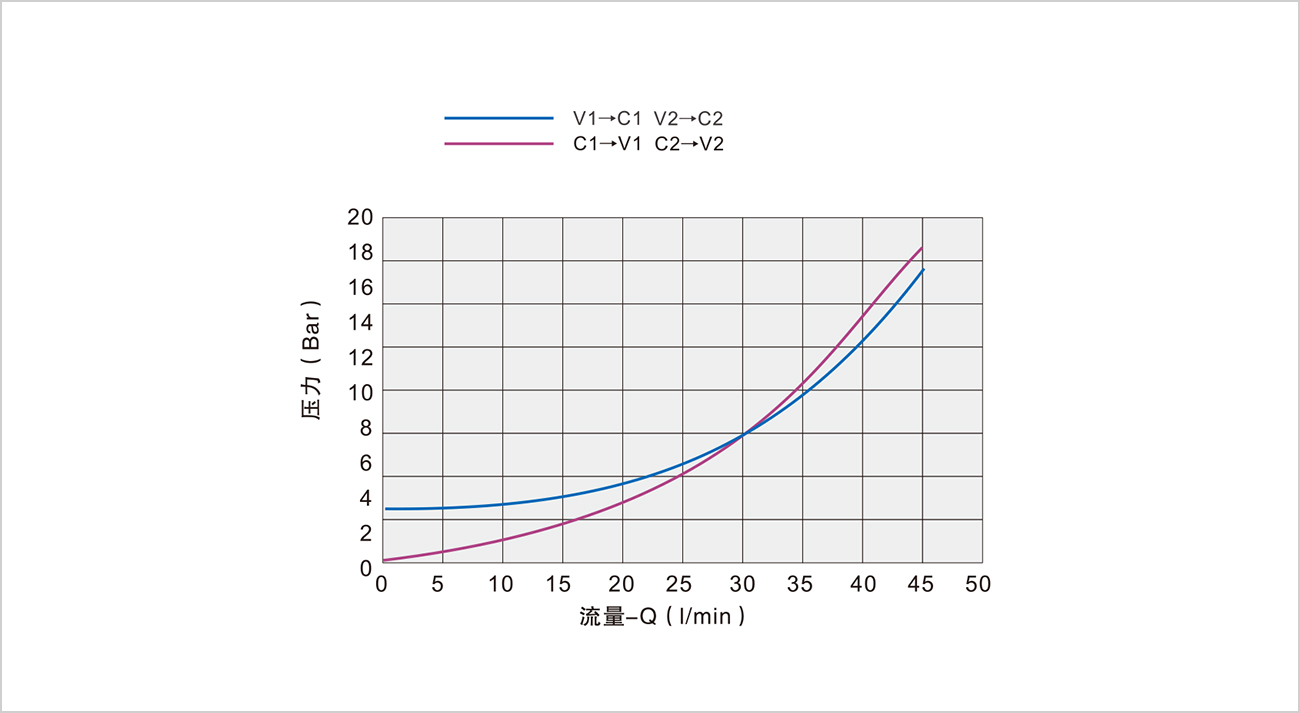

  • 壓力下降曲線

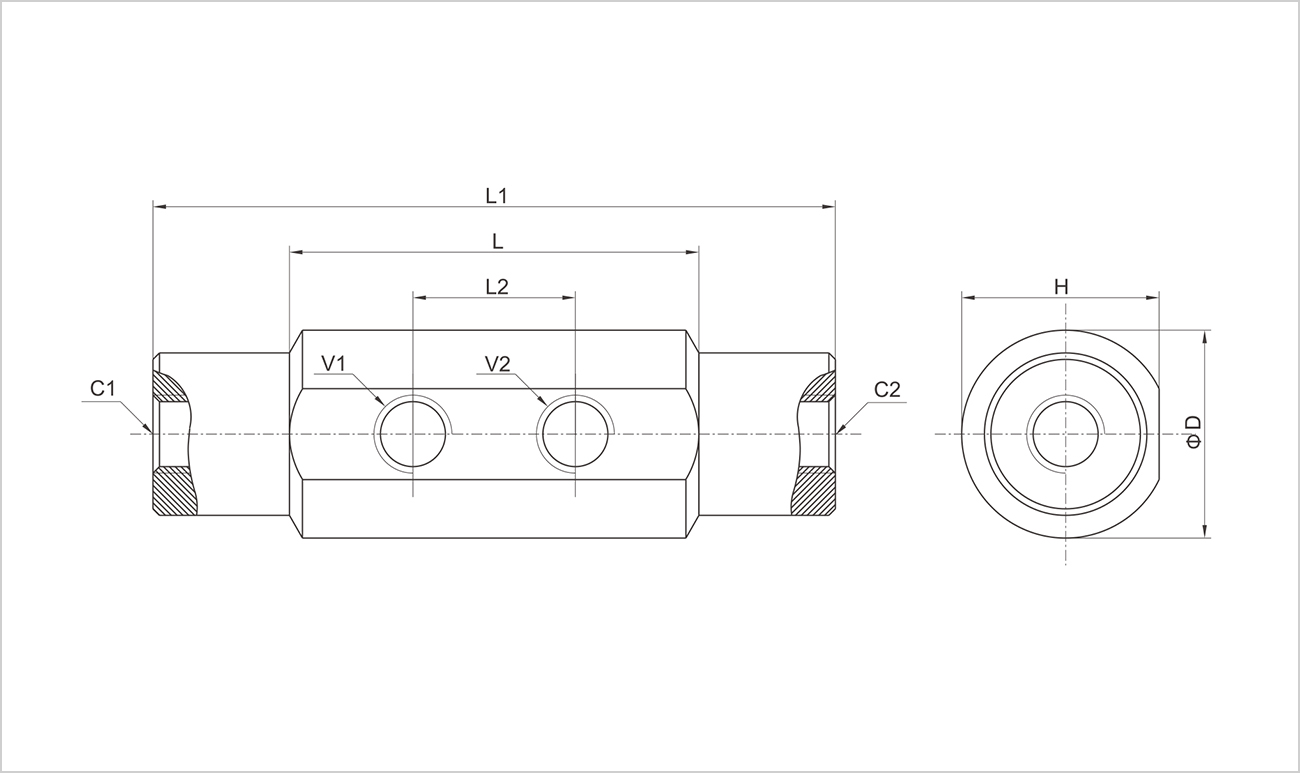

  • 外形尺寸

    • 規格

    3/8”CILINDRICA

    先導比

    1：5

    最大流量（L/min）

    45

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    3



    型號

    V1/V2/C1/C2

    L

    L1

    L2

    L3

    H

    D

    HYVBPDE3/8”CILINDRICA

    G3/8”

    100

    156

    41

    44

    44

    48
