雙液控單向閥（A類型）

使用說明：
先導式單向閥 用于雙向阻斷液壓油缸，流體單向流動，并反向堵住流體，直到壓力作用。

應用:
連接V1 和 V2 到壓力流量，連接C1和C2 到執行機構。
PDF樣本下載
  • 技術參數

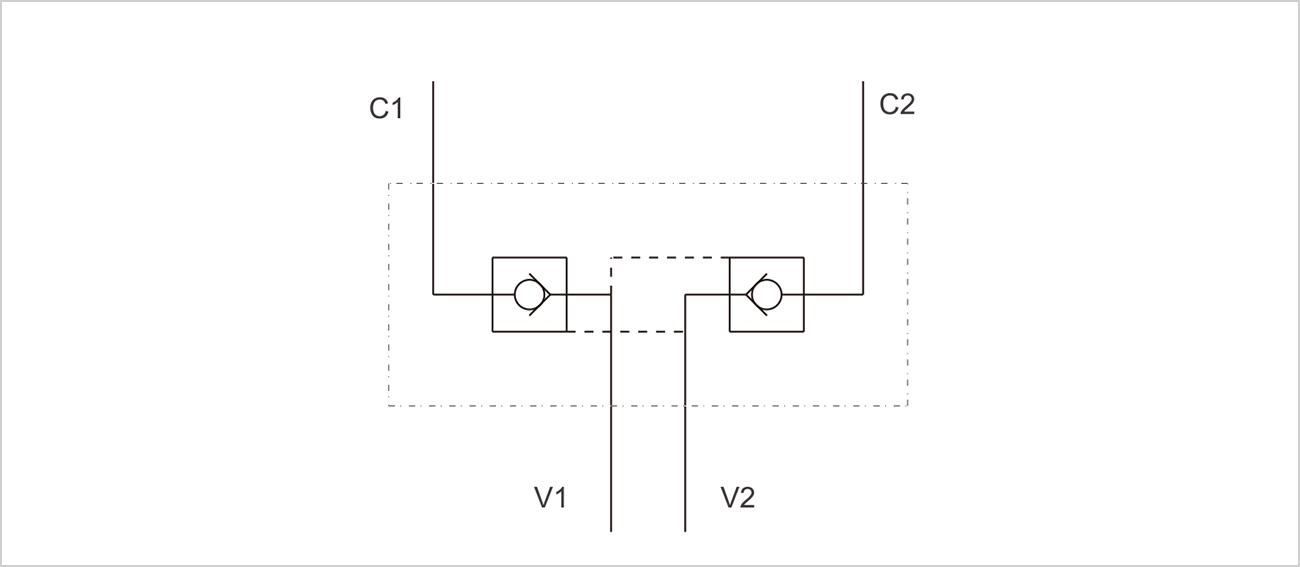

  • 機能符號

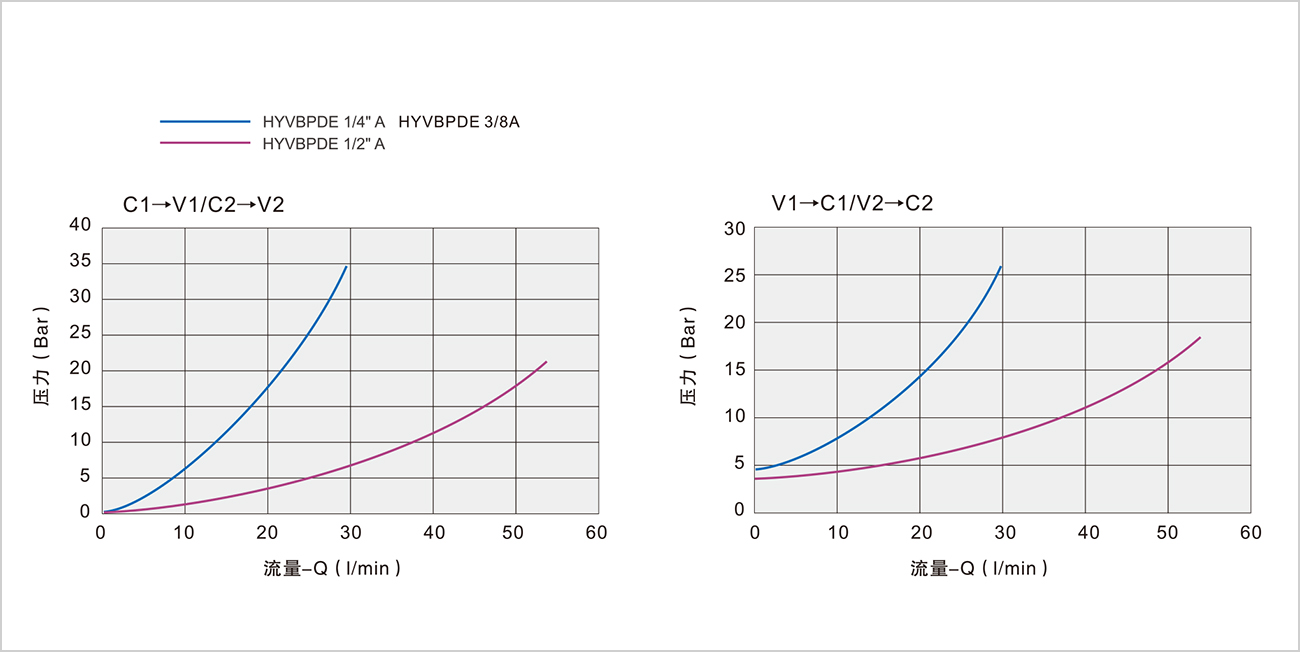

  • 壓力下降曲線

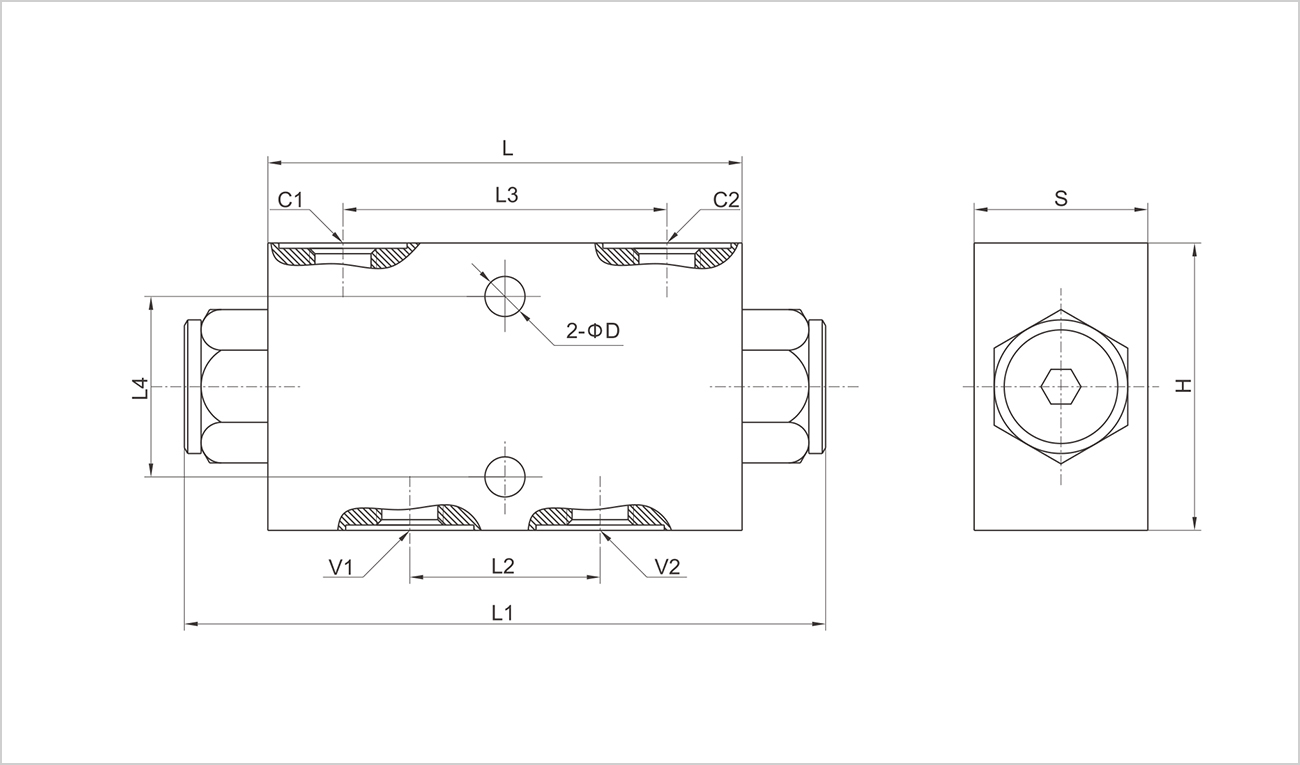

  • 外形尺寸

    • 規格

    1/4”A

    3/8”A

    1/2”A

    先導比

    1：5.5

    1：5.5

    1：4.5

    最大流量（L/min）

    20

    30

    55

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    4.5

    4.5

    3



    型號

    V1/V2/C1/C2

    L

    L1

    L2

    L3

    L4

    D

    H

    S

    HYVBPDE1/4”A

    G1/4”

    80

    116.8

    30

    52

    44

    7

    60

    30

    HYVBPDE3/8”A

    G3/8”

    80

    116.8

    30

    52

    44

    7

    60

    30

    HYVBPDE1/2”A

    G1/2”

    110

    139

    34.2

    68

    40

    8.5

    70

    35
