雙液控單向閥，用于 12 mm 鉸接式安裝 (DIN 2353)

使用說明：
先導式單向閥用于雙向阻斷執行機構，流體單向流動，并反向堵住流體，直到壓力作用可輕易被安裝于油缸。根據要求，提供配件，用于安裝在油缸的某一特定中心距。

應用:
連接V1 和 V2 到壓力流量，連接C1和C2 到鉸接式 的執行機構.
PDF樣本下載
  • 技術參數

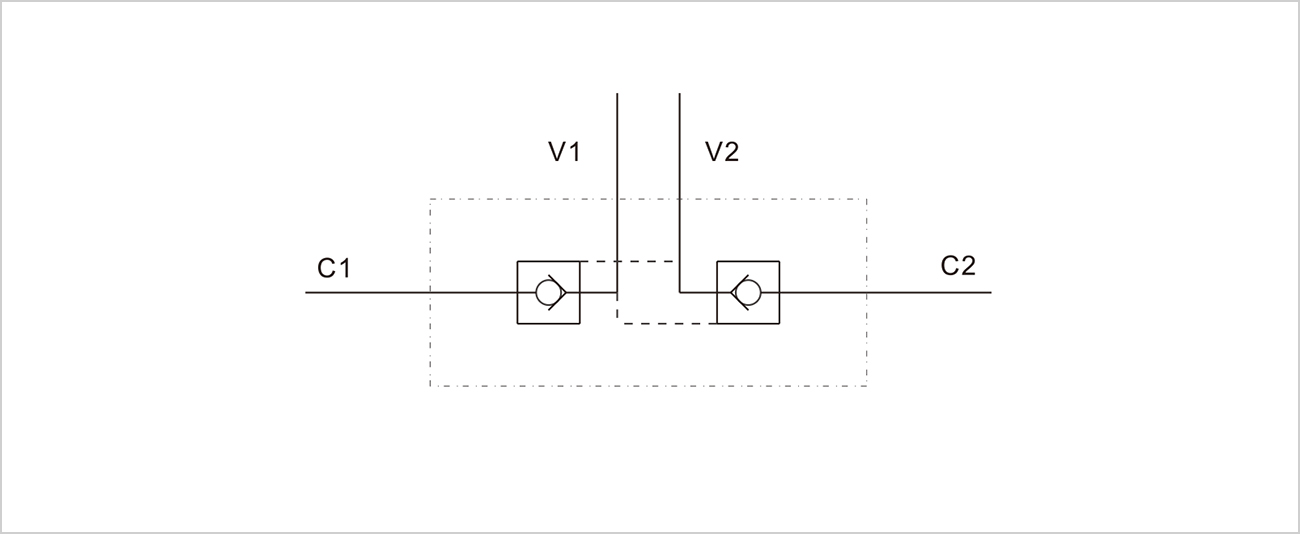

  • 機能符號

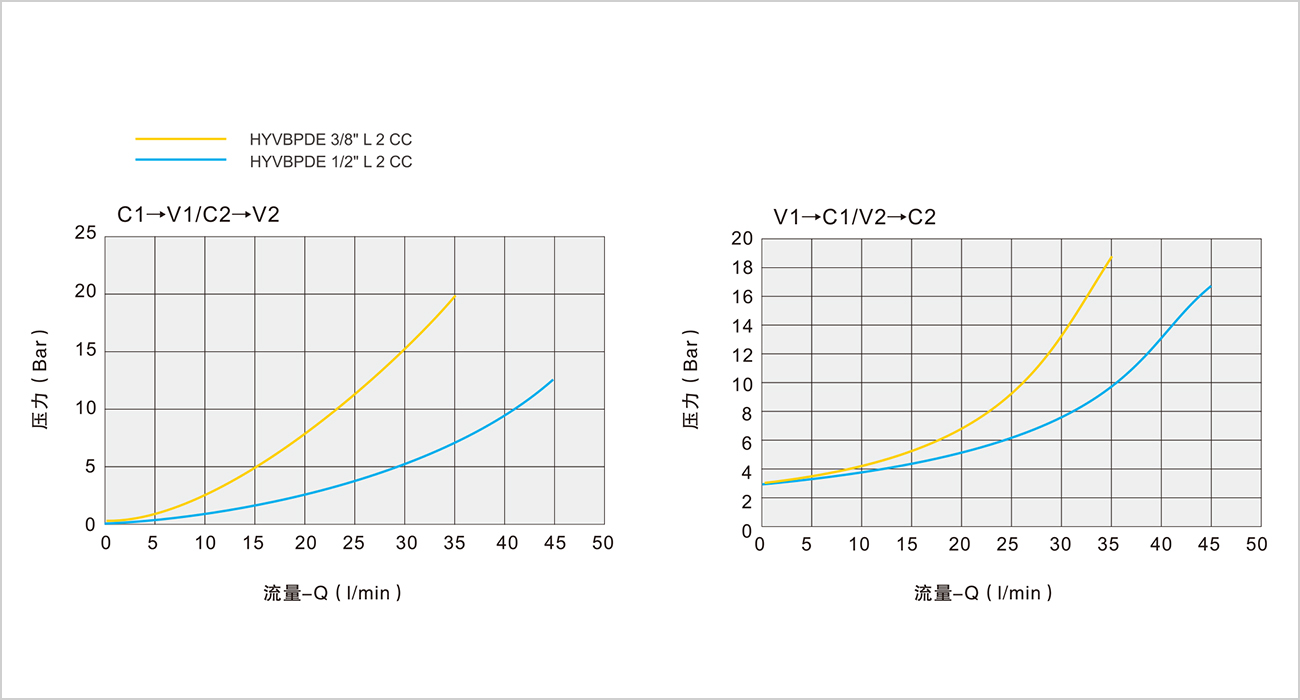

  • 壓力下降曲線

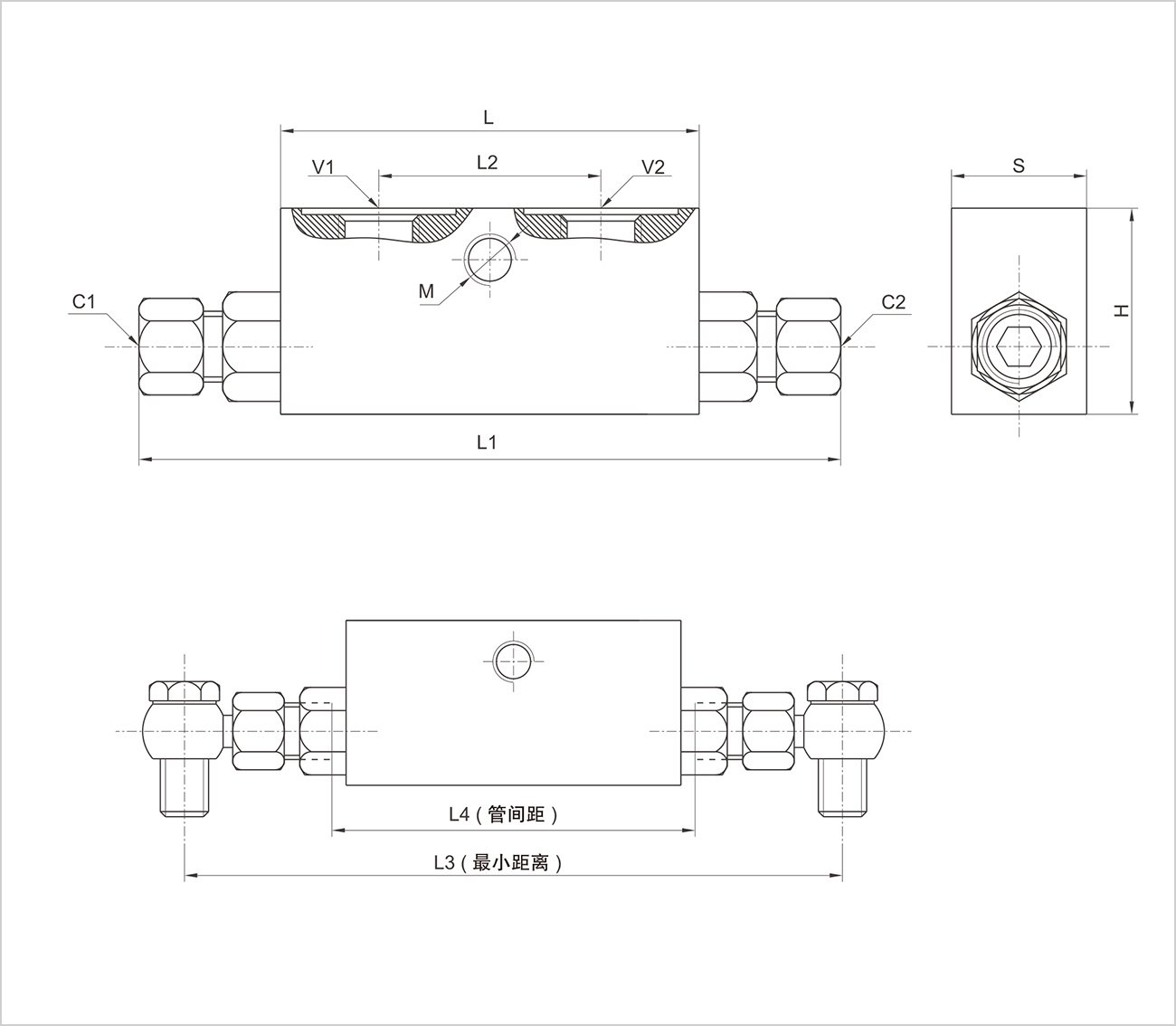

  • 外形尺寸

    • 規格

    3/8”L 2 CC

    1/2”L 2 CC

    先導比

    1：5.5

    1：5

    最大流量（L/min）

    35

    50

    最大壓力（Bar）

    350

    開啟壓力（Bar）

    3



    型號

    V1/V2

    C1/C2

    L

    L1

    L2

    L3

    L4

    M

    H

    S

    HYVBPDE3/8”L 2 CC

    G3/8”

    12L

    80

    150

    38

    180

    96

    M8

    40

    30

    HYVBPDE1/2”L 2 CC

    G1/2”

    15L

    90

    164

    45

    196

    106

    M8

    45

    35
